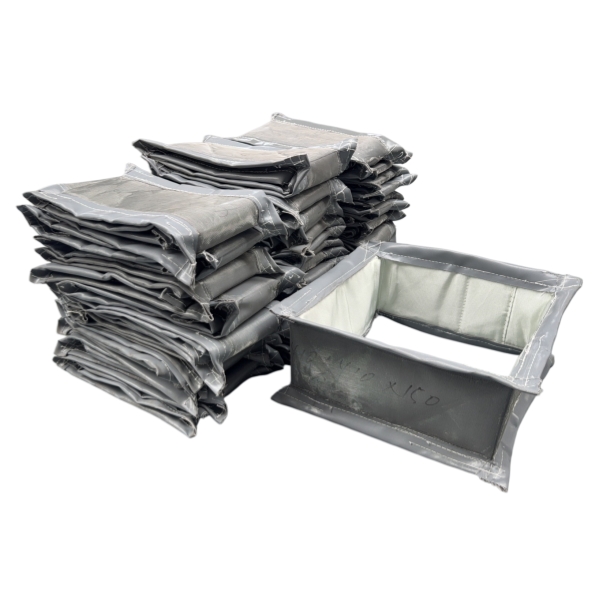

교체용 직물 신축 이음매: 기존 이음매를 측정하고 사양을 정하는 방법

교체용 직물 신축 이음매는 기존 연결부와 현재 작동 요구 사항을 모두 충족해야 합니다.사양을 지정하려면 교체 범위를 파악하고, 문서화된 설비 상태에서 부착 형상을 측정하며, 온도, 압력, 가스 구성 및 움직임 데이터를 제공하십시오. 마모된 직물 벨트의 치수는 유용한 증거가 되지만, 이것이 자동으로 교체품의 올바른 제조 치수가 되는 것은 아닙니다.

BSTFLEX는 다음을 통해 교체 프로젝트를 지원합니다.맞춤형 비금속 직물 신축 이음매산업용 덕트, 연도 가스, 배기 및 열풍 시스템용입니다. 이 가이드는 엔지니어링 검토 및 견적에 필요한 조사 정보를 준비하는 방법을 설명합니다.

교체 대상 정의

측정하기 전에 공급 범위를 합의하십시오. “교체용 신축 이음매”에 대한 요청은 여러 가지 다른 패키지를 설명할 수 있습니다.

유연한 벨트만

기존 프레임과 부착 하드웨어는 그대로 유지할 예정입니다. 조사를 통해 해당 치수와 상태, 그리고 필요한 벨트 구조 및 마감 방식을 확립해야 합니다.

내부 구성품이 포함된 유연한 벨트

범위에는 단열 베개, 축적 방지 장벽 또는 밀봉 액세서리와 같은 항목도 포함됩니다. 외부 벨트에 포함되어 있다고 가정하지 말고 각 구성품을 별도로 식별하십시오.

완전한 신축 이음매 조립품

프레임, 유연한 요소, 라이너 및 부착 구성품을 조립품으로 검토합니다. 유지되는 덕트 작업과의 인터페이스를 측정하고 어떤 용접 또는 볼트 연결이 방해를 받을지 확인하십시오.

견적서에 포함된 부품, 제외된 부품 및 재사용 제안 항목을 명시하도록 요청하십시오. 이렇게 하면 올바르게 제조된 벨트를 받고도 정비 기간 중에 손상된 하드웨어도 교체해야 한다는 사실을 발견하는 상황을 방지할 수 있습니다.

안전한 측정 기준 확립

장비 태그, 원본 도면, 이전 구매 사양 및 모든 수정 기록부터 시작하십시오. 여러 장치가 동일해 보이더라도 각 이음매에 별도의 식별 번호를 부여하십시오.

조사 중 설비 상태를 기록하십시오: 냉각된 정지 상태, 잔열 상태, 임시 지지 상태 또는 기타 문서화된 상태. 정비 기간 중에 측정한 값이 그 자체로 지정된 냉간 설치 위치를 확립하는 것은 아닙니다.

상류 및 하류 끝단, 흐름 방향, 상단 위치 및 스케치에 사용된 보기 방향을 표시하십시오. 예를 들어, 하류를 바라볼 때 왼쪽과 오른쪽을 정의하십시오. 측정 및 사진 촬영 시 동일한 방향을 사용하십시오.

다음 내용을 유지하십시오.현장 발견 측정값다음 내용과 분리하여승인된 설치 치수. 차이가 있으면 검토가 필요합니다. 구매 주문서에서 임의로 수정해서는 안 됩니다.

맞춤을 제어하는 치수 기록

가장 중요한 구분은 설치된 조립품 형상과 유연한 재료의 전개 치수 사이의 차이입니다. 면간 거리, 클램핑되지 않은 직물 길이 및 전체 벨트 폭은 서로 다른 특징을 설명합니다.

교체품 제조업체는 승인된 형상, 클램핑 요구 사항, 움직임 및 구조를 바탕으로 완성된 벨트 치수를 결정해야 합니다. “설치된 간격 더하기 100mm”와 같은 보편적인 규칙을 적용하지 마십시오.

직사각형 조인트: 양쪽 끝 조사

각 연결부에서 접근 가능한 경우 상단 및 하단 폭, 좌측 및 우측 높이, 양쪽 대각선 길이를 기록하십시오. 측정값이 개구부, 장착 표면 또는 볼트 패턴 중 무엇을 나타내는지 확인하십시오. 모든 모서리를 직각으로 그리는 대신 모서리 반경이나 기타 모서리 세부 정보를 포착하십시오.

둘레를 따라 표시된 여러 위치에서 연결 거리를 측정하십시오. 검토자가 평행하지 않은 면, 왜곡 또는 일관되지 않은 측정 기준을 식별할 수 있도록 개별 측정값을 보관하십시오.

추가적인 형상 고려 사항은 다음을 참조하십시오: 산업용 덕트 작업을 위한 직사각형 패브릭 신축 이음.

원형 조인트: 지름 및 클로킹 식별

각 지름이 덕트 내경, 장착 지름, 플랜지 외경 또는 볼트 원 지름인지 명시하십시오. 기존 개구부의 진원도를 확인할 때는 한 방향 이상으로 측정하십시오.

덕트 상단과 같이 합의된 기준에 대한 구멍 수와 패턴의 각도 위치를 기록하십시오. 볼트 원이 일치한다고 해서 두 패턴의 방향이 일치하는 것은 아닙니다.

볼트 패턴: 정의된 기준점 사용

명확하게 표시된 기준점에서 구멍 위치를 측정하십시오. 직사각형 플랜지의 경우, 첫 번째 구멍 오프셋, 모서리 배열 및 피치의 모든 변경 사항을 포함하십시오. 슬롯, 확장된 구멍 및 이전 수리 내역을 기록하십시오.

양쪽 끝을 독립적으로 기록하십시오. 교체 벨트가 미리 펀칭된 상태로 공급될지, 아니면 선택된 구조에 대해 승인된 현장 펀칭 절차가 필요한지 확인하십시오.

냉간 오프셋과 작동 움직임 분리

교체용 패브릭 신축 이음은 합의된 설치 기준으로부터 지정된 작동 움직임을 수용해야 합니다. 셧다운 중에 보이는 측면 오프셋이 자동으로 필요한 측면 움직임 등급이 되는 것은 아닙니다.

플랜트 엔지니어에게 의도적인 냉간 프리셋과 의도하지 않은 정렬 불량을 구분하도록 요청하십시오. 의도적으로 프리셋된 연결부를 시각적으로 중앙에 맞추려고 강제로 조정하지 마십시오. 또한 예상치 못한 오프셋이 설계에 영향을 주지 않고 흡수될 수 있다고 가정하지 마십시오.

축 방향 압축 및 연장을 수평 및 수직 측면 움직임, 식별된 축에 대한 각도 움직임과 함께 별도로 제공하십시오. 어떤 움직임이 동시에 발생하는지 명시하십시오. 별도의 평가를 위해 알려진 비틀림, 진동 진폭, 주파수 또는 압력 맥동을 보고하십시오.

움직임 데이터를 사용할 수 없는 경우, 알 수 없음으로 표시하십시오. 기존 벨트의 느슨함, 주름 또는 명백한 늘어짐으로는 잔여 움직임 허용치를 설정할 수 없습니다.

남겨둘 구성 요소 검사

벨트만 교체하는 것은 유지되는 금속 부품의 적합성에 달려 있습니다. 승인된 셧다운 검사 중에 부식, 왜곡된 프레임, 손상된 용접부, 고르지 않은 밀봉 표면 및 날카로운 모서리를 기록하십시오. 클램핑 바와 패스너를 재사용할 수 있다고 가정하지 말고 손상 여부를 확인하십시오.

라이너, 부착 지점, 겹침 및 사용 가능한 간극을 촬영하십시오. 엔지니어링 검토는 조사 중에 보이는 위치뿐만 아니라 지정된 움직임 전체에 걸쳐 간극을 고려해야 합니다. 접촉 흔적은 더 면밀한 조사가 필요한 위치를 식별하는 데 도움이 될 수 있습니다.

단열재 필로우와 축적 방지 장벽의 상태 및 부착 상태를 기록하십시오. 승인된 청소 전에 변위된 단열재, 퇴적물 및 노출된 영역을 촬영하십시오. 식별하기 어렵다는 이유만으로 내부 구성 요소를 교체 범위에서 제거하지 마십시오.

또한 조인트 주변의 외부 단열재나 날씨 커버도 문서화하십시오. 열적 배열의 변경 사항은 미관상의 유지보수 선택으로 취급하지 말고 교체 공급업체와 검토해야 합니다.

오래된 벨트를 증거로 사용하되, 유일한 사양으로 사용하지 마십시오

오래된 벨트는 부착 흔적, 폐쇄 세부 정보 및 이전 구조를 식별하는 데 도움이 될 수 있습니다. 그러나 변형, 손상된 가장자리 또는 노후화로 인해 제조 템플릿으로서의 치수 신뢰성이 떨어질 수 있습니다.

측정된 치수를 “제거된 구성 요소, 발견된 상태”로 기록하십시오. 편리한 폭이나 길이를 만들기 위해 손상된 벨트를 팽팽하게 당기지 마십시오. 샘플이 요청된 경우, 공정 오염을 공개하고 발송 전에 안전한 준비 및 배송에 동의하십시오.

설치 날짜, 대략적인 사용 기간, 교체 사유 및 최근의 공정 변경 사항을 제공하십시오. 전체 조인트, 태그, 부착물, 폐쇄부 및 손상된 각 부위를 보여주는 사진을 포함하고, 안전한 경우 스케일 기준을 함께 표시하십시오.

진단을 단정 짓지 말고 관찰 내용을 기술하십시오. "상류측 클램프 옆의 찢어짐"이 "원단이 너무 약함"보다 더 유용합니다. 변색된 사진이 온도 때문에 고장이 발생했다는 것을 증명하지는 않습니다.

연료, 가스 화학 성분, 습기, 분진 부하, 온도 또는 팬 작동의 변경 사항을 명시해야 합니다. 이전 치수와 일치하는 교체품이라도 다른 재질이나 보호 장치가 필요할 수 있습니다.

주문 전 배송 형태 선택

폐쇄형 유연 요소

기존 장비 주변에 실제 설치 경로가 있는지 확인하십시오. 공장에서 폐쇄된 요소는 덕트 양쪽 끝이 고정된 상태에서 자동으로 설치될 수 없습니다.

현장 폐쇄용 개방형 벨트

선택한 구조가 현장 조인트를 허용하는지 확인하십시오. 폐쇄 위치, 접근성, 방법, 재료 및 인력 요구 사항에 대해 제조업체와 합의하십시오. 스플라이스 세부 사항은 구조별로 다릅니다.

완제품 또는 섹션별 조립

접근 개구부, 리프팅 제한, 최대 운송 치수 및 제안된 설치 순서를 확인하십시오. 공장에서 수행할 조립 작업과 현장 계약자에게 할당된 작업을 명시하십시오.

모든 배송 형태에 대해 구멍 준비, 개스킷 또는 밀봉 액세서리, 구성 요소 식별 및 설치 지침에 대해 합의하십시오. 모든 직물 신축 이음매에 적합한 범용 스플라이스 겹침, 볼트 토크 또는 현장 드릴링 방법은 없습니다.

복사해서 사용할 수 있는 교체용 RFQ

장비 태그당 하나의 기록을 사용하십시오. 가능한 경우 치수가 기입된 스케치와 원본 도면을 첨부하십시오. 누락된 정보 옆에는 0을 입력하거나 이전 재질이 여전히 적합하다고 가정하는 대신 "알 수 없음"이라고 기재하십시오.

제작 전 도면 승인

조사는 현재 상태를 설명합니다. 승인된 교체 도면은 제조될 제품과 수용해야 할 조건을 정의합니다.

원본 도면과 현장 측정값 간의 차이를 해결하십시오. 연결 치수, 완성된 유연 요소 형상, 구멍 준비, 폐쇄 위치, 재질 구조, 움직임 참조 및 공급 범위를 확인하십시오. 생산을 시작하기 전에 공차 및 현장 의존적 치수에 대해 합의하십시오.

수령 시, 가동 중단이 시작되기 전에 승인된 문서와 비교하여 식별 정보 및 공급된 구성 요소를 확인하십시오. 설치는 클램핑, 밀봉, 단열 및 간격 요구 사항을 포함하여 조인트별 지침을 따라야 합니다.

교체 주문을 지연시키는 일반적인 질문

원본 도면 없이 교체품을 평가할 수 있습니까?

네. 치수가 기입된 조사, 사진 및 작동 정보로 초기 검토를 지원할 수 있습니다. 누락된 움직임이나 재질 정보는 제조 전에 엔지니어링 확인이 필요할 수 있습니다.

패브릭 벨트만 교체할 수 있나요?

기존 프레임, 부착 부품 및 내부 보호 장치가 적합한 상태라면 가능할 수 있습니다. 검사 및 합의된 범위에 따라 벨트만 교체하는 것이 적절한지 결정됩니다.

더 넓은 벨트를 사용하면 반복적인 찢어짐 문제가 해결될까요?

반드시 그렇지는 않습니다. 재질을 늘린다고 해서 찢어짐의 원인이 해결되거나 간격이 확보되는 것은 아닙니다. 벨트 치수를 변경하기 전에 부착 형상, 움직임, 온도 및 접촉 흔적을 검토하십시오.

BSTFLEX에 교체용 조인트 세부 정보 보내기

BSTFLEX는 다음을 제조합니다 비금속 패브릭 신축 이음원형, 사각형 및 맞춤형 구성으로 제공됩니다. 교체 요구 사항은 사용 가능한 도면, 치수 기록 및 작동 조건을 통해 평가할 수 있습니다.

조인트 태그, 조사 스케치, 사진, 요청된 공급 범위 및 필요한 납기일을 보내주십시오. 견적이 치수뿐만 아니라 적용 분야를 고려할 수 있도록 온도, 압력, 가스 구성 및 움직임 데이터를 포함해 주십시오.
