할로 코어 대 솔리드 메시 코어 올챙이 가스켓: 압축, 복원력 및 OEM 선택

두 개의 올챙이 모양 가스켓(tadpole gasket)은 전구부(bulb) 지름, 직조 유리섬유 커버, 장착용 태일(tail)이 동일하더라도 산업용 오븐 문을 닫을 때 완전히 다르게 느껴질 수 있습니다. 그 차이는 흔히 전구부 내부에 숨어 있습니다. 한 가스켓에는 중앙이 비어 있는 편조 와이어 메쉬 코어가 들어 있는 반면, 다른 가스켓에는 더 조밀하게 채워진 메쉬 구조가 사용됩니다.

유지보수 구매자의 경우, 이러한 차이에 의해 교체품이 기존 래치 시스템에 맞는지 여부가 결정될 수 있습니다. OEM 엔지니어의 경우, 씰을 압축하는 데 필요한 힘, 전구부가 이동할 수 있는 거리, 반복적인 개폐 주기 후 조인트가 작동하는 방식에 영향을 미칩니다. 이 가이드는 중공 코어 대 솔리드 메쉬 코어 올챙이 모양 가스켓을 견적서에 기재된 재료명뿐만 아니라 완성된 가스켓 성능 관점에서 비교합니다.

중공 및 솔리드 메쉬는 코어 형상을 나타냅니다

중공 메쉬 코어는 중앙 영역이 비어 있는 금속 편조 또는 성형 구조로 만들어집니다. 압축 하중을 받으면 전구부의 일부가 그 내부 공간으로 편형될 수 있습니다. 변형/이동량은 와이어 크기, 메쉬 밀도, 편조 구조 및 둘러싸고 있는 커버에 따라 달라집니다.

솔리드 메쉬 코어는 동일한 빈 중앙 공간 없이 와이어 메쉬 구조가 더 조밀하게 채워진 형태입니다. 여기서 솔리드 메쉬는 단단한 금속 막대를 의미하는 것이 아닙니다. 이는 금속 메쉬가 전구부를 채우는 방식을 설명합니다. 와이어 구조는 여전히 변형 가능하지만, 하중-변형 반응은 중공 코어와 다를 수 있습니다.

금속 합금은 별도로 결정해야 하는 사항입니다. 스테인리스 스틸과 인코넬(Inconel)은 코어 재질 옵션이며, 중공 및 채워진 메쉬는 코어 형상 옵션입니다. 구매 주문서에는 알려진 경우 두 가지를 모두 명시해야 합니다.

이 표는 보장된 성능 값이 아닌 설계 경향을 제공합니다. 느슨하게 채워진 메쉬는 특정 압축 높이에서 조밀하게 편조된 중공 코어보다 덜한 힘이 필요할 수 있습니다. 완성된 프로파일과 시험 조건이 정의된 후에야 비로소 비교가 의미를 가집니다.

동일한 전구부 크기가 동일한 닫힘 힘을 의미하지는 않습니다

가스켓凹홈(recess), 고정 스트립, 기계식 래치가 있는 오븐 문을 생각해 보십시오. 교체품이 기존의 공칭 전구부 외경과 일치하더라도 래치가 의도한 위치에 도달하지 못할 수 있습니다. 사용 가능한 간격에서 새 코어가 더 많은 하중을 요구한다면, 치수가 일치하더라도 기능적 교체품 역할을 하지 못하는 것입니다.

반대로 쉽게 변형되는 코어는 더 낮은 초기 하중으로 의도한 설치 높이에 도달할 수 있지만, 복원력과 장기적 접촉에 대한 평가가 여전히 필요합니다. 두 관찰 결과 중 어느 것도 단독으로 한 코어가 더 낫다는 것을 증명하지 못합니다.

따라서 엔지니어링 비교에서는 다음 세 가지 수치를 구별하여 다루어야 합니다.

• 무하중 전구부 높이(Free bulb height): 닫힘 방향에서 하중이 가해지지 않은 완성된 가스켓의 치수.
• 설치 시 전구부 높이(Installed bulb height): 문이 올바르게 닫혔을 때 전구부에 남는 실제 공간.
• 압축 하중(Compression load): 합의된 시험 방법에 따라 해당 설치 높이에 도달하는 데 필요한 힘.

직선 샘플에서 힘을 측정하는 경우, 테스트한 샘플 길이와 하중을 모두 보고하십시오. 결과가 단위 길이당 힘으로 표시되는 경우, 계산 및 테스트 설정을 명시하십시오. 그렇지 않으면 두 공급업체의 수치를 공정하게 비교하지 못할 수 있습니다.

코어 선호도가 아닌 장비 갭부터 확인하십시오

중공 코어와 충전 메시 코어 중 하나를 결정하기 전에, 도어가 가스켓에 제공하는 갭을 결정하십시오. 특히 힌지, 래치 및 모서리 근처의 여러 위치에서 측정하십시오. 각 결과가 기존 가스켓이 제거되어 도어가 더 많이 이동한 상태가 아니라 의도한 닫힘 위치를 나타내는지 확인하십시오.

원형 벌브의 경우 해당 형상이 확인된 경우에만 공칭 지름을 자유 높이로 사용할 수 있습니다. 타원형이거나 이전에 압축된 벌브의 경우 높이와 너비를 독립적으로 기록하십시오.

공칭 기하학적 압축률은 다음과 같이 계산할 수 있습니다.

압축률 (%) = (자유 벌브 높이 - 설치된 벌브 높이) / 자유 벌브 높이 x 100

예를 들어, 14 mm 갭에 설치된 제안된 18 mm 자유 높이 벌브는 약 22%의 공칭 치수 압축률을 가집니다. 이 예시는 BSTFLEX 또는 다른 가스켓에 대해 허용 가능한 압축률을 설정하는 것은 아닙니다. 실제 구조에 대해 하중, 복원력, 온도 및 누출 동작을 확인해야 합니다.

유지보수를 위한 교체 시 마운팅 테일 너비, 테일 두께, 전체 프로파일 너비 및 고정 하드웨어에 대한 벌브의 위치도 포함되어야 합니다. 올바르지 않은 테일 기하학적 구조는 코어가 적절한 경우에도 벌브를 의도한 밀봉 선에서 벗어나게 할 수 있습니다.

어떤 코어를 먼저 평가해야 합니까?

도어 닫힘 힘이 제한된 경우

중공 코어는 도어의 래치 용량이 제한적이거나 과도한 가스켓 하중으로 인해 닫힘이 방지되는 경우 테스트할 논리적 후보입니다. 열린 중심은 변형 경로를 제공하지만, 실제 작동 힘은 제안된 완제품 프로파일에서 측정되어야 합니다.

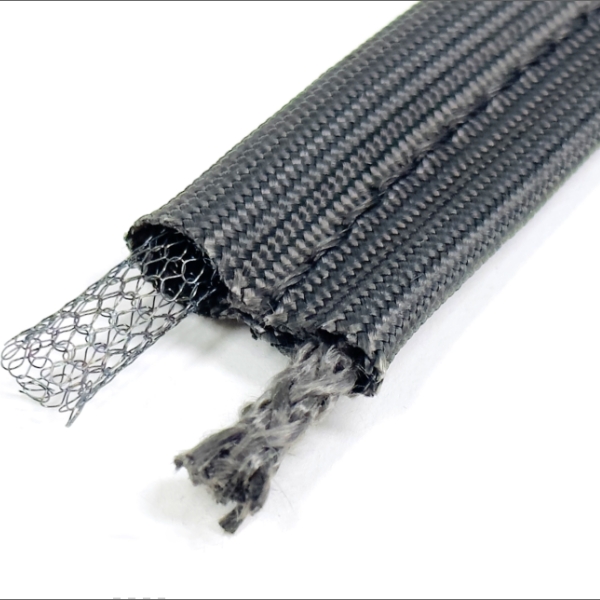

BSTFLEX는 다음을 제공합니다: 파이버글래스 커버 스테인리스 스틸 홀로 코어 태드폴 가스켓. 해당 페이지에서는 오픈 센터 코어 구조를 식별합니다. 이 선택 경로의 시작 제품 참조로 사용되어야 합니다.

더 견고한 벌브가 필요한 경우

충전 메시 코어는 사용 가능한 설치 및 닫힘 하중에서 더 구조화된 응답이 필요한 곳에서 평가할 수 있습니다. 구매자는 강성을 보장하기 위해 "솔리드"라는 단어에 의존하기보다 메시 구조와 압축 하중 비교를 요청해야 합니다.

BSTFLEX의 파이버글래스 커버 스테인리스 스틸 코어 태드폴 가스켓은(는) 관련 금속 코어 참조 제품입니다. 현재 게시된 제품명은 스테인리스 스틸 코어를 식별하지만 그 자체로 특정 충전 메시 구조를 설정하지는 않습니다. 솔리드 메시 모델로 설명하기 전에 도면이나 기술 견적서에서 해당 세부 사항을 확인하십시오.

비금속 코어가 더 바람직할 수 있는 경우

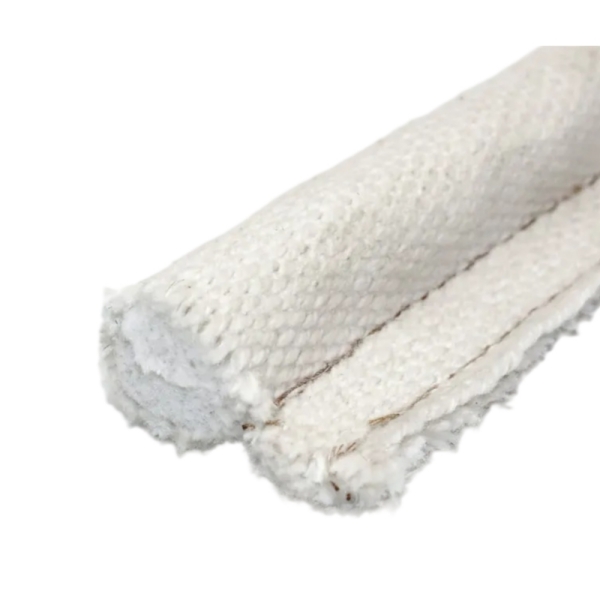

모든 산업용 도어가 와이어 메쉬 코어를 필요로 하는 것은 아닙니다. 섬유 기반 구조가 지정된 경우, 다음을 검토하십시오.파이버글래스 커버 파이버글래스 코어 올챙이 가스켓. 섬유 코어는 자체적인 압축 특성을 가지고 있으므로, 범용적인 연질 코어 기준치로 취급하기보다는 동일한 문틈 및 작동 요구 사항에 맞춰 테스트해야 합니다.

동일한 테스트 조건을 사용하여 압축 및 복원력 비교하기

의미 있는 중실형 대 중공형 메시 비교를 위해서는 절단면 사진 한 장 이상이 필요합니다. OEM 승인을 위해 샘플 생산 전에 소규모의 통제된 테스트 계획에 합의하십시오. 다음 순서는 결과를 비교 가능한 상태로 유지하는 데 도움이 됩니다.

1. 가시 프로파일을 일정하게 유지하세요.가능한 경우 동일한 커버 등급, 스티칭 구조, 전구 크기 및 테일 지오메트리를 사용하여 코어가 주요 변수가 되도록 하십시오.
2. 시료의 조건을 일관되게 처리하십시오.부품이 수령된 그대로의 상태인지, 사전 압축되었는지, 열처리되었는지, 또는 이전 사이클을 거쳤는지 기록하십시오.
3. 자유 높이를 측정하십시오.하중을 가하기 전에 측정 방법과 측정 지점을 기록하십시오.
4. 규정된 높이까지 압축하십시오.장비에 간격 범위가 있는 경우 둘 이상의 설치 높이를 사용하십시오. 각 높이에서의 하중을 기록하십시오.
5. 하중을 제거하고 복원력을 측정하십시오.복원된 높이를 측정하는 시기와 방법을 명시하십시오. 즉각적인 복원과 더 오랜 시간이 지난 후의 복원을 혼동하지 마십시오.
6. 필요한 경우 사이클링을 반복하십시오.합의된 횟수의 대표 사이클 후에 하중, 프로필 상태, 스티칭 및 잔류 변형을 다시 확인하십시오.
7. 열 상태를 검토하십시오.열이 실제 사용에 영향을 미치는 경우, 합의된 절차에 따라 대표적인 온도 노출 및 냉각 후에 관련 검사를 반복하십시오.

경쟁사의 게시된 복원율을 BSTFLEX 사양서에 그대로 옮겨 적지 마십시오. 압축 영구 변형 및 복원 결과는 완성된 구조와 시험 방법에 따라 달라집니다. 견적서에는 해당 특정 개스킷에 대해 확립된 측정값만 명시해야 합니다.

OEM 압축 보고서에 포함되어야 하는 항목

측정값이 담긴 간단한 스프레드시트가 코어가 "매우 압축성이 높다"는 단 한 줄의 설명보다 엔지니어링 구매 담당자에게 더 유용할 수 있습니다. 이를 통해 구매 담당자는 개스킷이 사용 가능한 래치 힘 내에서 지정된 높이에 도달하는지 판단할 수 있습니다.

코어 형상을 온도 등급과 혼동하지 마십시오

올챙이 개스킷(tadpole gasket)의 작동 한계는 커버 패브릭, 코팅, 코어 합금, 스티칭 및 씰링 라인에서의 노출 상태 등 전체 어셈블리에 따라 달라집니다. 중공형 메시(Hollow mesh)가 동일한 합금 및 구조 계열의 충전형 메시보다 본질적으로 더 낮거나 높은 온도 등급을 의미하는 것은 아닙니다.

마찬가지로 스테인리스 스틸에서 Inconel 기반 코어로의 변경은 중공형과 충전형 형상 간의 변경과는 별개의 엔지니어링 결정입니다. 합금 결정 시에는 실제 코어 온도, 분위기, 산화 및 관련 화학 물질 노출을 고려해야 합니다.

오븐의 공칭 챔버 설정값만을 유일한 온도 입력값으로 사용하지 마십시오. 도어 프레임, 내화 라이닝, 접촉면 및 고온 가스 경로와의 상대적 위치로 인해 개스킷이 다른 온도를 경험할 수 있습니다.

서로 다른 대응이 필요한 세 가지 교체 문제

문제 1: 개스킷 교체 후 도어가 닫히지 않음

교체품의 자유 높이, 설치된 간격, 테일 위치 및 닫힐 때의 실제 하중을 확인하십시오. 다른 코어 구조가 문제의 원인일 수 있지만, 너무 큰 벌브 치수나 정렬되지 않은 고정 하드웨어로 인해 유사한 증상이 나타날 수 있습니다. 억지로 래치를 닫으려 하지 마십시오.

문제 2: 반복 사용 후 개스킷이 프레임과 접촉하지 않음

잔류 변형, 고정 바 아래의 움직임, 손상된 모서리 및 도어 정렬 상태의 변화를 검사하십시오. 복원력 테스트는 후보 코어들을 비교하는 데 도움이 될 수 있지만, 코어 소재만으로는 접촉 상실의 원인을 진단할 수 없습니다.

문제 3: 금속 코어는 그대로 유지된 채 커버가 해어짐

이는 노출된 패브릭과 장비 접촉 경로에 주의를 기울여야 함을 나타냅니다. 내부 메시 보강재가 외장 커버의 마모를 자동으로 방지하지는 않습니다. 날카로운 모서리, 미끄러짐 운동, 그리고 다른 직물이나 별도로 지정된 외부 보호 구조의 필요성을 검토하십시오.

메시 코어 선택이 중요한 용도

용도: 산업용 오븐 도어의 경우, 사용 가능한 래치 하중과 도어 둘레의 편차가 결정의 핵심인 경우가 많습니다. 카탈로그의 벌브 직소만으로 주문하는 대신 장비의 설치된 간격에서 후보들을 비교하십시오.

용도: 용광로 액세스 패널의 경우, 하중과 복원력 외에도 열 노출을 평가하십시오. 적절한 코어라 할지라도 부적절한 커버나 스티칭 소재를 보완할 수는 없습니다.

용도: 덕트 커버 및 댐퍼, 압력차, 진동, 개폐 빈도 및 허용 누출량을 고려하십시오. 텍스타일 태드폴 가스켓은 전체 접합부에 대한 검증 없이는 가스 기밀성이나 정격 압력을 갖춘 것으로 간주해서는 안 됩니다.

다음의 경우: 간극이 불균일한 대형 점검구, 닫혔을 때의 최소 및 최대 간극을 측정하여 파악하십시오. 오픈 센터 코어를 테스트해 볼 가치는 있지만, 가장 좁은 영역과 가장 넓은 영역 모두 선택한 가스켓의 검증된 작동 범위 내에 유지되어야 합니다.

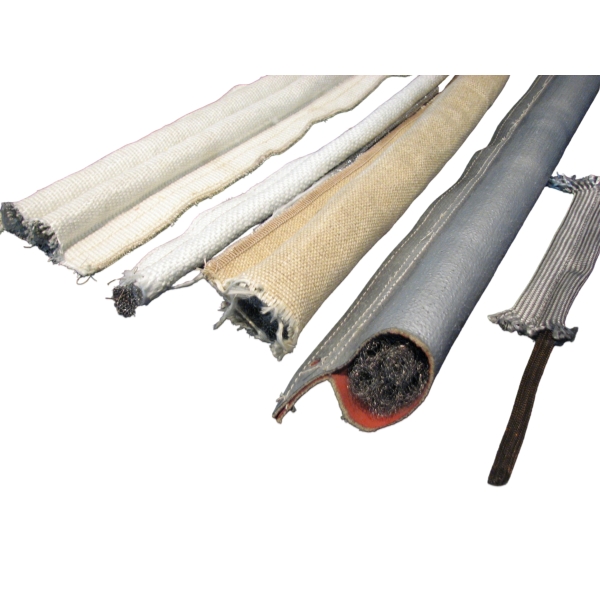

맞춤형 와이어 메쉬 코어 태드폴 가스켓 사양 지정 방법

시제품 또는 반복적인 OEM 공급의 경우 치수가 기재된 도면과 운전 조건 사양서를 보내주십시오. 기존 코어를 알 수 없는 경우 확인되지 않음으로 기술하고 검토를 위해 절단면 사진이나 대표 샘플을 제공하십시오.

도면 기반 개발 및 반복 공급에 대해서는 BSTFLEX의 맞춤형 올챙이 가스켓 제조업체 페이지를 참조하십시오. 더 넓은 범위의 커버 및 코어 제품군은 올챙이 가스켓 및 올챙이 씰 제품 페이지를 방문하십시오.

중공 및 중실 메쉬 코어에 대해 구매자가 자주 묻는 질문

솔리드 메쉬는 개스킷 내부의 단단한 강철 막대를 의미하나요?

아니요. 이 제품 카테고리에서는 더 조밀하거나 충전된 금속 메쉬 구조를 의미합니다. 편조 와이어 메쉬 코어는 단단한 금속 바와 같지 않습니다.

중공 코어가 항상 압축하기 더 쉽습니까?

모든 경우에 적용되는 보편적인 규칙은 없습니다. 중공 형상은 안쪽으로 변형되는 경로를 제공할 수 있지만, 와이어 직경, 편조 밀도, 완성된 벌브 크기 및 커버 장력이 실제 하중-변형 응답을 결정합니다.

스테인리스 스틸 코어는 자동으로 솔리드 메쉬 코어인가요?

아니요. 스테인리스 스틸은 합금 계열을 나타내고, 중공 또는 충전 메쉬는 구조를 나타냅니다. 구매 사양서에서 둘 다 확인하세요.

충전 메쉬 개스킷이 항상 더 오래 지속됩니까?

반드시 그렇지는 않습니다. 수명은 작동 온도, 압축, 사이클링, 커버 마모, 화학 물질 노출, 장착 형상 및 개스킷 사용 방식에 따라서도 달라집니다.

기존의 중공 코어 씰을 충전 메쉬로 교체할 수 있습니까?

엔지니어링 검토 후 가능할 수 있지만, 대체 시 코어 구조가 변경됩니다. 교체를 승인하기 전에 설치된 틈새, 닫힘 하중, 복원력 및 전체 장비 씰을 검증하십시오.

맞춤형 견적을 위한 가장 좋은 시작점은 무엇입니까?

개스킷 단면, 사용 가능한 도어 틈새, 작동 조건, 필요한 길이 및 수량을 제공하십시오. 응용 분야에 정의된 폐쇄력 또는 누출 요구 사항이 있는 경우, 공칭 직경만 묻지 말고 해당 요구 사항을 함께 포함하십시오.

검증된 작동 반응에 따라 코어 선택하기

중공 메쉬 코어와 충전 메쉬 코어 간의 실질적인 차이는 부드러움의 추상적인 순위가 아닙니다. 완성된 각 개스킷이 장비의 실제 하중, 틈새 및 작동 주기에 어떻게 반응하는가입니다. 코어 구조를 사용하여 후보 목록을 작성한 다음, 필요한 설치 높이 및 사용 조건에 대해 개스킷을 검증하십시오.

BSTFLEX는 OEM 또는 교체 제안을 위한 시작점으로 유리섬유 피복 중공 스테인리스 스틸 코어 및 유리섬유 피복 스테인리스 스틸 코어 구조를 검토할 수 있습니다. 승인된 모델로 취급하기 전에 솔리드 또는 충전 메쉬 변형을 명시적으로 식별하십시오.

맞춤형 올챙이 개스킷 견적을 위해 코어 사양, 개스킷 도면 및 설치 요구 사항을 BSTFLEX로 보내주십시오.
