와이어 보강 유리섬유 직물은 유연한 섬유 층이 동등한 일반 유리섬유 천보다 더 많은 기계적 지지력을 필요로 할 때 섬유 신축 이음에 사용될 수 있습니다. 대표적인 이유로는 진동, 반복적인 움직임, 수직 설치, 제작 또는 유지관리 중의 취급, 열 노출 후 유용한 섬유 무결성을 유지해야 하는 필요성 등이 있습니다.
금속 보강재를 기본적으로 추가해서는 안 됩니다. 삽입된 와이어는 무게, 유연성, 절단, 재봉 및 가장자리 마감 요구 사항을 변경합니다. 또한 직물 자체만으로 가스 차단성, 화학적 저항성 또는 완벽한 신축 이음의 압력 하중을 견디는 능력을 갖추게 해주지는 않습니다.
BSTFLEX는 와이어 삽입 고온 유리섬유 직물을 산업용 열 보호용으로 공급하며, 온도, 매질, 이동, 압력 및 설치 조건에 맞춰 완제품 형태의 비금속 섬유 신축 이음을 공급합니다.
와이어 보강은 유리섬유 층이 명확한 지지 기능을 가지고 있으며 운전 조건으로 인해 일반 직물이 충분한 여유를 두고 충족하지 못할 수 있는 기계적 요구 사항이 발생하는 경우 검토해 볼 가치가 있습니다.
일반적인 주요 원인은 다음과 같습니다:
일반 유리섬유 직물이 명시된 강도, 유연성, 온도 및 수명 요구 사항을 이미 충족하는 경우에는 와이어 보강이 불필요할 수 있습니다. 올바른 결정은 더 많은 금속이 항상 더 나은 성능을 의미한다는 가정에서 나오는 것이 아니라, 층의 기능과 운전 가혹도에서 나옵니다.
직물 팽창 조인트는 일반적으로 다층 유연 어셈블리입니다. 각 층은 서로 다른 역할을 수행할 수 있으며, 선택된 와이어 보강 직물은 시공 도면에서 해당 역할 중 하나에 할당되어야 합니다.
| 가능한 층 또는 구성 요소 | 주요기능 | 와이어 보강이 자동으로 필요합니까? |
|---|---|---|
| 지지 직물 층 | 유연한 벨트 내에서 기계적 하중을 지지합니다 | 아니요. 계산되거나 승인된 강도 및 유지된 특성에 따라 다릅니다. |
| 고온측 텍스타일 층 | 공정측 근처에서 열 보호를 제공합니다 | 아니요. 온도, 마모 및 지지 요구 사항을 함께 평가해야 합니다. |
| 단열재 필로우 커버 | 단열재를 담고 필로우 형태를 유지합니다 | 때때로 그렇습니다. 특히 진동이나 반복적인 취급이 중요할 때 그렇습니다. |
| 커프 또는 플랜지 주변의 보강 | 클램프 및 볼트 체결 영역을 지지합니다 | 응용 분야에 따라 다릅니다. 전체 벨트를 보강하는 것보다 국부적인 보강이 더 적합할 수 있습니다. |
| 가스 씰링 층 | 공정 가스 누출을 제어합니다 | 아니요. 삽입된 와이어가 기밀성을 생성하지는 않습니다. |
| 외부 날씨 커버 | 물, 기름, 자외선 및 취급으로부터 보호 | 일반적으로 삽입된 와이어 단독보다는 코팅 및 환경 성능에 따라 선택됩니다. |
제안된 재료가 지지 층으로 불리는 경우, 설계자는 기계적 요구 사항을 정의해야 합니다. "보강된 유리섬유 사용"과 같은 일반적인 진술만으로는 공급업체를 비교하거나 대체품을 승인하기에 충분하지 않습니다.
와이어가 삽입된 유리섬유 직물과 별도의 스테인리스 스틸 와이어 메쉬는 모두 고온 신축 이중 구조에 나타날 수 있지만, 상호 교환이 가능하지 않습니다.

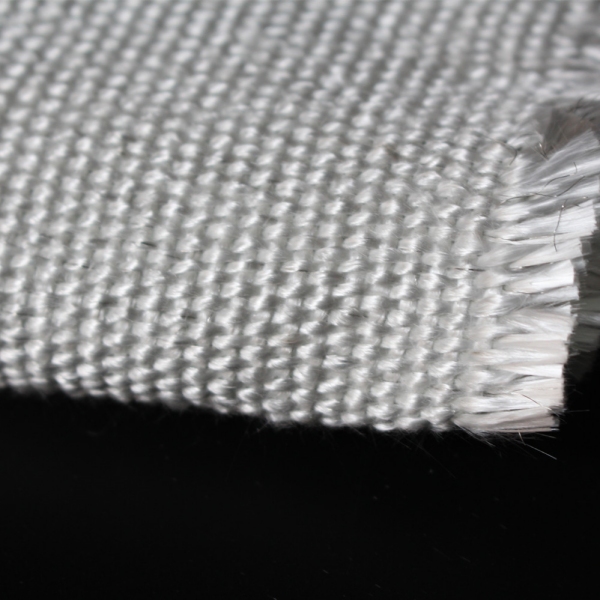

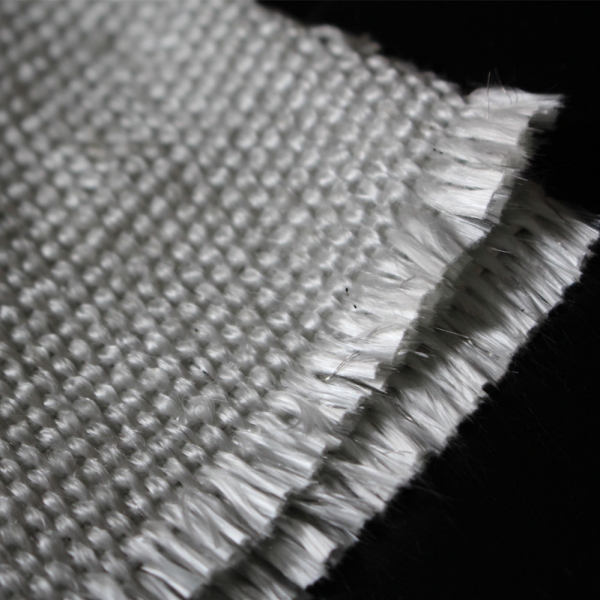

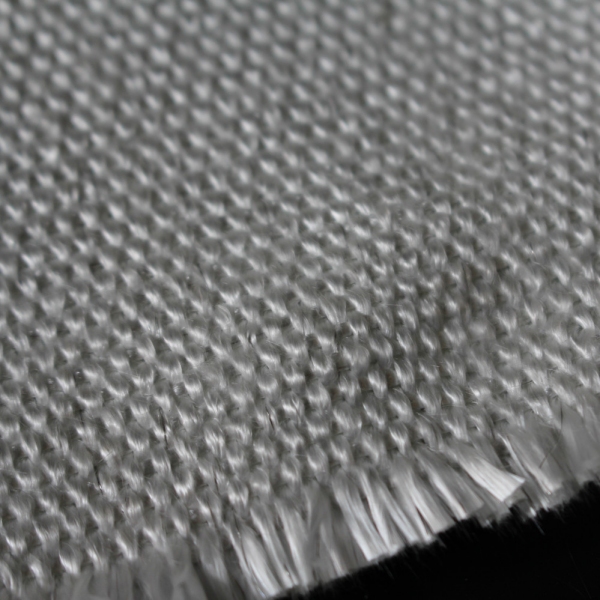

와이어가 삽입된 유리섬유 직물은 유리섬유 원사 시스템 내에 금속 보강재가 포함된 직조 직물입니다. 이는 절단, 바느질이 가능하고 다층 벨트나 단열 필로우에 통합될 수 있는 유연한 직물로 유지됩니다.
와이어 메쉬는 별도의 금속 층입니다. 단열 필로우에 박음질되거나, 형상 유지용으로 사용되거나, 유체 측으로부터 단열재를 보호하도록 배치될 수 있습니다. 메쉬는 일반적으로 금속 지지력, 강성 및 마모 방지의 서로 다른 수준을 제공합니다.
| 설계 요점 | 와이어가 삽입된 유리섬유 직물 | 별도의 와이어 메쉬 |
|---|---|---|
| 기본 형태 | 직물에 와이어가 통합된유연한 직조 섬유 | 독립적인 금속 메쉬 또는 망 |
| 주요 역할 | 섬유 보강 및 치수 지지 | 기계적 고정, 형상 지지 또는 보호용 금속 층 |
| 절단 및 바느질 | 조정된 도구와 가장자리 처리를 통해 천으로 제작 가능 | 일반적으로 별도의 구성 요소로 형성, 부착 또는 박음질됨 |
| 가스 밀봉 | 삽입된 와이어에 의해 제공되지 않음 | 개방형 메쉬에 의해 제공되지 않음 |
| 유연성 | 일반적으로 직물 층에 더 가까움 | 와이어 직경과 메쉬 구조에 크게 의존함 |
| 대체 | 지정된 지지 층 기능에 대한 검토가 필요함 | 어셈블리 검토 없이 와이어가 삽입된 천으로 교체할 수 없음 |
신축 이음은 두 재료를 모두 사용할 수 있습니다. 예를 들어, 와이어가 삽입된 유리섬유는 단열 필로우 주변의 보강된 직물 커버 역할을 할 수 있으며, 별도의 메쉬는 정의된 위치에서 필로우를 보호하거나 유지합니다.
금속 보강재를 지정하기 전에 예상되는 고장 모드나 성능 요구 사항을 파악하십시오.
크거나 수직으로 설치된 직물 패널은 자체 하중, 열 순환 또는 반복적인 취급으로 인해 변형될 수 있습니다. 삽입된 와이어는 보강 방향과 전체 구조가 하중과 일치하는 경우 직조 직물이 형태를 유지하는 데 도움이 될 수 있습니다.
유리섬유 직물은 지속적인 열 노출 후에 원래 기계적 강도의 일부를 잃을 수 있습니다. 따라서 지지 층은 신소재 인장 값뿐만 아니라 사용 중 필요한 강도로 평가되어야 합니다.
유지된 강도가 중요한 경우, 대표적인 열 또는 화학적 조건화 후의 테스트 데이터를 요청하십시오. 초기 실온 값만으로는 사용 후의 재료를 설명하지 못할 수 있습니다.
팬, 송풍기, 용광로 및 공정 장비 근처의 신축 이중관은 열적 움직임 외에도 지속적인 진동을 경험할 수 있습니다. 와이어 보강은 추가적인 직물 지지를 제공할 수 있으나, 벨트 형상, 라이너 간격 및 국부적인 마찰을 제어해야 할 필요성을 없애지는 못합니다.
대형 교체용 벨트와 단열재 필로는 운송, 설치 또는 유지보수 중에 손상될 수 있습니다. 보강된 직물은 취급을 더 잘 견딜 수 있지만, 인양, 보관 및 설치 절차는 여전히 집중 하중과 날카로운 모서리를 피해야 합니다.
벨트가 라이너, 플랜지 또는 덕트 모서리와 닿는 곳에서 손상이 발생하는 경우, 와이어를 추가해도 근본 원인이 해결되지 않을 수 있습니다. 형상과 간격을 먼저 점검해야 합니다. 보강재는 직물을 지지할 수 있으나, 잘못 배치된 금속 부품과의 지속적인 접촉을 견디는 용도로 사용해서는 안 됩니다.
삽입된 와이어 없이도 필요한 기계적 물성이 이미 달성되는 경우 일반 유리섬유가 더 유리할 수 있습니다. 더 가벼운 중량, 우수한 드레이프성, 그리고 더 쉬운 절단과 바느질을 제공할 수 있습니다.
일반 구조를 유지해야 하는 이유는 다음과 같습니다:
결정 시에는 최소 적격 구조와 실제 작동 요구사항을 비교해야 합니다. 명확한 목적 없이 와이어를 추가하면 수명을 제한하는 성능을 향상시키지 못한 채 비용과 제조 복잡성만 증가시킬 수 있습니다.
현재의 BSTFLEX 와이어 삽입 유리섬유 제품은 1000°F / 538°C 이상의 고온 사용용으로 설명됩니다. 정확한 허용 온도는 선택된 구조, 처리, 하중 및 노출 조건에 따라 달라집니다.
스테인리스 스틸 와이어는 전체 직물의 온도 등급으로 사용되어서는 안 됩니다. 유리섬유사, 표면 처리, 와이어 합금 및 모든 코팅은 사용 가능한 범위에 영향을 줍니다.
신축 이중관 문의 시 다음을 구분하십시오:
단열 필름 또는 기타 단열 층을 통해 지지 층에 도달하기 전에 높은 공정 온도가 낮아질 수 있습니다. 반대로, 겉보기에는 온건한 가스 온도라도 복사, 누출 또는 금속 라이너와의 접촉을 통해 여전히 국소적인 핫스팟을 생성할 수 있습니다.
패브릭 신축 이중관은 전체 유연 요소, 이음새, 클램핑 영역 및 지지 형상을 통해 압력을 전달합니다. 하나의 천 층에 스테인리스 스틸 와이어가 존재한다고 해서 어셈블리의 압력 또는 진공 성능이 결정되는 것은 아닙니다.
제공 사항:
부압 하에서 벨트는 플로 라이너나 덕트 개구부 쪽으로 당겨질 수 있습니다. 정압 하에서 플렉시ブル 엘리먼트와 부착 영역은 바깥쪽 하중을 받을 수 있습니다. 설계자는 유효 벨트 폭, 층 구조, 이음새, 클램프 및 라이너 간격을 함께 검토해야 합니다.
와이어 보강재는 강성과 굽힘 거동을 변화시킬 수 있습니다. 확장 이음새가 흡수할 수 있는 축방향, 횡방향 또는 각도 방향의 움직임 양을 결정하지는 않습니다.
움직임 성능은 다음에 따라 달라집니다:
생성된 벨트가 필요한 움직임에 대해 충분히 유연성을 유지하는지 확인하지 않고 더 무겁거나 더 강하게 보강된 패브릭을 승인하지 마십시오. 평면 인장 테스트에서 더 강한 소재라도 단단히 접히거나 반복적으로 사이클을 거치는 벨트에는 여전히 적합하지 않을 수 있습니다.
삽입된 와이어는 하나의 실 방향으로 또는 다른 정의된 패턴에 따라 포함될 수 있습니다. 따라서 패브릭은 경사 방향과 위사 방향을 따라 서로 다른 특성을 가질 수 있습니다.
재료 사양에는 다음이 명시되어야 합니다:
와이어가 한 방향으로만 실행되는 경우 절단 패턴을 회전하면 보강재가 완성된 구성 요소를 지지하는 방식이 변경될 수 있습니다. 이는 생산 현장에서 결정되는 것이 아니라 도면 및 절단 지침에서 제어되어야 합니다.
“스테인리스 스틸 와이어”는 완전한 부식 사양이 아닙니다. 패브릭이 습윤 연도가 가스, 응축수, 염분, 산 또는 세척 화학물질과 접촉하는 곳에서는 합금 선택이 중요할 수 있습니다.
매체, 습도 수준, 노점 및 가능한 응축수 화학성을 명시하십시오. 절단된 가장자리나 손상된 패브릭 영역을 통해 와이어가 노출될 수 있는 경우 주변 환경을 고려해야 합니다.
내식성 와이어가 전체 유리섬유 패브릭을 화학적 장벽으로 전환한다고 가정하지 마십시오. 다른 적격 실링 층이 포함되어 있지 않는 한 직조는 여전히 투과성입니다.
지지 층은 기계적 강도와 안정성을 제공합니다. 가스 실링 층은 누출을 제한합니다. 적절한 증거 없이 동일한 재료에 두 가지 기능을 모두 할당해서는 안 됩니다.
와이어가 삽입된 유리섬유 패브릭은 다층 확장 이음새에서 다른 멤브레인을 지지할 수 있지만, 삽입된 와이어가 직조를 밀봉하지는 않습니다. 이음새에 연도가 기밀성 또는 기타 정의된 누출 수준이 필요한 경우 장벽 재료와 완성된 제작 이음새에 대한 테스트 방법을 지정하십시오.
누출에 가장 큰 영향을 미칠 가능성이 높은 영역을 확인하십시오:
보강을 늘린다고 해서 부적절한 가스 장벽이나 제대로 밀봉되지 않은 부착 세부 사항을 보완할 수는 없습니다.
절연 필로우는 벨트 외층에 도달하는 온도를 낮추고 흐름 라이너 주변의 열린 덕트 갭을 채우는 데 도움을 줍니다. 진동, 취급 또는 반복적인 열 사이클링으로부터 필로우에 추가적인 지지가 필요한 경우 와이어 보강 유리섬유 커버를 고려할 수 있습니다.
설계 시 다음 사항을 명시해야 합니다:
필로우는 필요한 움직임을 방해해서는 안 되며, 와이어, 핀 또는 메쉬가 플렉시블 벨트를 손상시키지 않도록 위치해야 합니다.
사각 조인트는 모서리 주변에 움직임과 응력을 집중시킵니다. 보강된 직물은 구조를 지지하는 데 도움이 될 수 있지만, 모서리 디자인은 여전히 매우 중요합니다.
검토:
문제 코너나 클램핑 영역에 집중되어 있는 경우 완전히 두껍고 보강된 층을 추가하는 것이 가장 효율적인 해결책이 아닐 수 있습니다. 부분 보강을 통해 활성 스팬의 유연성을 유지하면서 하중 문제를 해결할 수 있습니다.
삽입된 와이어는 직물 제작에 영향을 미칩니다. 양산용 신규 구조를 승인하기 전에 생산 시험을 완료해야 합니다.
점검 항목:
돌출된 와이어는 가스 밀봉 멤브레인을 손상시키거나 설치자를 다치게 할 수 있습니다. 따라서 절단된 가장자리는 그대로 방치하지 않고 승인된 시공법에 따라 마감해야 합니다.
재봉실은 자체 온도 및 기계적 하중에 맞춰 선택해야 합니다. 보강된 직물은 등급이 낮은 솔기를 열적 또는 주기적 파손으로부터 보호하지 못합니다.
| 사양 항목 | 알림요청 정보 |
|---|---|
| 유리섬유 구조 | 필라멘트 또는 텍스처드 원사, 직조 및 베이스 원단 식별 |
| 와이어 보강 | 합금, 해당되는 경우 직경, 배치 및 보강 방향 |
| 완제품 중량 | 공칭 값 및 제조 공차 |
| 두께 | 공칭 값, 공차 및 시험 방법 |
| 폭 | 사용 가능한 롤 폭 및 가장자리 여유 |
| 표면 처리 | 일반, 열처리, 질석 처리 또는 기타 지정된 마감 |
| 온도 데이터 | 노출 조건을 포함한 연속 및 단기 한계 |
| 기계적 데이터 | 양방향의 인장 또는 인취 값 및 해당 시험 방법 |
| 조건 처리된 성능 | 필요시 관련 열 또는 화학적 노출 후 잔류 강도 |
| 제작 지침 | 절단, 봉제, 가장자리 처리 및 취급 권장 사항 |
| 추적성 | 자재 코드, 배치 식별 및 합의된 검사 문서 |
대표적인 값과 보장된 최소값은 구별되어야 합니다. 층이 구조적으로 중요한 경우, 설계자는 마케팅 설명에 의존하기보다 필요한 설계 값과 안전 여유를 정의해야 합니다.
| 프로젝트 조건 | 권장평가 |
|---|---|
| 일반 원단이 안정적으로 성능을 발휘했습니다. | 새로운 요구 사항이나 문서화된 고장 모드가 없는 한 금속 보강재를 추가하지 마십시오. |
| 원단이 수직 사용 시 처지거나 변형됩니다. | 보강 방향, 지지 간격, 원단 중량 및 설치된 형상을 검토하십시오. |
| 반복되는 진동이 직물을 손상시킵니다. | 와이어가 삽입된 원단을 평가하되, 라이너 접촉, 압력 맥동 및 부착 상세 내용도 검사하십시오. |
| 고온 노출 후의 강도가 중요합니다. | 대표적인 조건 처리 후의 잔류 강도 데이터를 요청하십시오. |
| 가스 차단재에는 지지가 필요합니다. | 자격을 갖춘 씰링 멤브레인을 별도로 지정하면서 정의된 지지 층을 사용하십시오. |
| 클램핑 영역만 손상되고 있습니다 | 유연한 스팬 전체를 보강하는 대신 국부적인 커프 또는 플랜지 보강을 고려하십시오. |
| 벨트가 작은 반경으로 접혀야 합니다 | 강성, 이음새 두께 및 수명 성능에 대해 보강된 시제품과 일반 시제품을 비교하십시오. |
| 심한 연마성 흐름이 벨트에 도달합니다 | 더 강한 직물에 의존하기 전에 내부 유량 라이너와 간격을 검토하십시오. |
와이어 보강된 유리섬유로 업그레이드하기 전에 기존 직물이 고장 난 이유를 기록하십시오.
다음을 검사하십시오:
손상 패턴이 다르면 서로 다른 시정 조치가 필요합니다. 새로운 강화 천은 지지층에 기계적 마진이 부족한 경우 도움이 될 수 있습니다. 하지만 정렬 불량, 부적절한 유효 길이, 과도한 움직임, 날카로운 라이너 모서리 또는 잘못된 가스 차단재를 교정하지는 못합니다.
| RFQ 항목 | 제공 정보 |
|---|---|
| 공급 범위 | 롤 원단, 절단 패널, 필로우 커버, 교체용 벨트 또는 익스팬션 조인트 완제품 |
| 레이어 기능 | 지지 레이어, 고온부 텍스타일, 단열 필로우 커버 또는 국소 보강 |
| 온도 | 공정, 설계, 일시적 이탈 및 예상 원단 레이어 온도 |
| 매체 | 가스 조성, 수분, 응축수, 먼지 및 연마 입자 |
| 압력 | 운전, 설계, 부압, 과도 및 서지 조건 |
| 변위 | 축방향, 직교방향, 각도, 비틀림 및 진동 데이터(사이클 포함) |
| 형상 | 원형 또는 사각형 크기, 설치 간격, 플랜지 및 모서리 상세 정보 |
| 보강 요구사항 | 와이어 합금, 방향, 기계적 특성값 또는 승인된 참조 샘플 |
| 원단 사양 | 원사, 직조 방식, 처리, 중량, 두께, 폭 및 공차 |
| 제작 방식 | 실, 이음새, 접합부, 가장자리 처리 및 고정 세부 정보 |
| 문서화 | 데이터 시트, 조절된 테스트 데이터, 검사 기록 및 샘플 승인 |
| 수량 | 프로토타입, 유지보수 교체 또는 양산 요구사항 |
아니요. 해당 재료가 요구되는 강도, 온도 및 변위 조건을 충족하는 경우 많은 신축 이중관에서 일반 유리섬유 지지 층을 사용할 수 있습니다. 와이어 보강은 명확한 기계적 요구사항을 해결하기 위한 것이어야 합니다.
그 자체만으로는 아닙니다. 내압 기능은 모든 직물 층, 이음새, 클램프, 형상 및 지지 구성 요소를 포함한 전체 신축 이중관 구조에 속합니다.
자동으로 기밀(gas-tight)로 지정되어서는 안 됩니다. 직조 구조는 여전히 투과성을 가집니다. 지정된 누출 수준 및 공정 매체에 대해 별도의 적격한 차단재가 필요할 수 있습니다.
아니요. 와이어가 삽입된 유리섬유는 보강된 직조 텍스타일입니다. 와이어 메시는 유지, 보호 또는 지지를 위해 사용되는 별도의 금속 층입니다. 이들은 함께 사용할 수 있지만 직접적인 대체재는 아닙니다.
아니요. 와이어가 많아지면 무게와 뻣뻣함이 증가할 수 있으며 바느질과 가장자리 처리가 복잡해질 수 있습니다. 보강 수준은 기계적 요구 사항 및 움직임 형상에 부합해야 합니다.
네. 진동, 취급 또는 열 순환으로 인해 보강이 정당화되는 경우 필로우 커버나 지지용 텍스타일로 평가할 수 있습니다. 필로우, 메쉬, 라이너 및 플렉시블 벨트는 여전히 완전한 시스템으로 설계되어야 합니다.
양쪽 원단 방향의 관련 값, 시험 방법, 최소 또는 일반 상태, 그리고 해당 조건이 지지 층에 영향을 미치는 경우 대표적인 열 또는 화학적 조절 후의 유지된 특성을 요청하십시오.
네. BSTFLEX는 롤 원단, 제작된 텍스타일 부품, 교체용 플렉시블 벨트 및 완전한 맞춤형 비금속 신축 이음 어셈블리를 평가할 수 있습니다.
롤 소재의 경우, 요구되는 온도, 보강 방향, 원단 구조, 두께, 폭, 수량 및 의도된 층 기능을 BSTFLEX로 보내주십시오. 사용 가능한 와이어 삽입 유리섬유 직물을(를) 출발점으로 합니다.
교체용 벨트 또는 완전한 어셈블리의 경우 공정 온도, 가스 구성, 압력, 움직임, 덕트 치수, 플랜지 세부 정보 및 기존 설치 사진이나 도면을 제공하십시오. BSTFLEX는 비금속 직물 팽창 이중 제품군을 통해 요구 사항을 평가할 수 있습니다.
기타 코팅, 무코팅, 실리카 및 보강 직물 옵션은 고온 직물 카테고리에서 비교할 수 있습니다.
소재 선택, 샘플 검토 및 견적 지원을 위해 BSTFLEX에 문의하세요. 문의가 롤 패브릭, 제작된 지지층, 단열 필로우 부품, 교체용 벨트 또는 완전한 조인트 중 어떤 것에 대한 것인지 명시해 주세요.
