작업대에서 전선에 맞는 슬리브라도 단자를 압착한 후에는 설치가 어려울 수 있습니다. 또한 모터 권선, 뜨거운 기기 부품 또는 날카로운 금속 모서리 옆에 위치할 수도 있습니다. 이러한 세부 사항은 슬리브를 주문할 때 영향을 미칩니다. 전기 배선의 경우, 단순히 직경과 내열 온도 수치만 고려하기보다는 완성된 배선과 그 작동 환경을 기준으로 슬리브를 선택하는 것이 유용합니다.

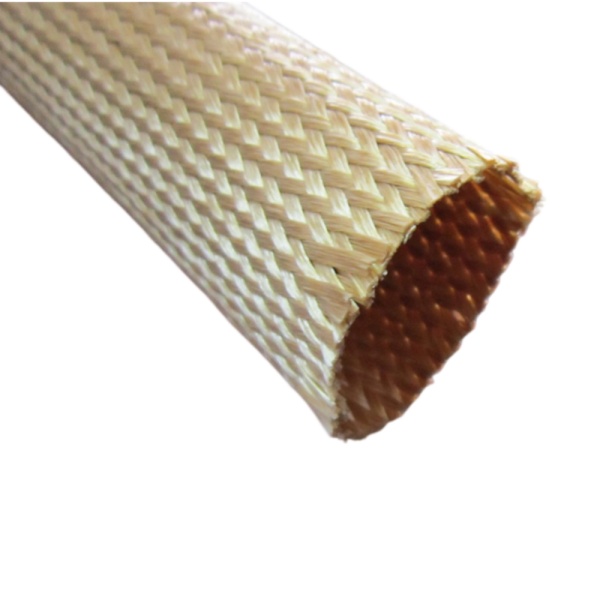

BSTFLEX의HTG 유리섬유 슬리브이 제품은 비알칼리성 E-유리 섬유를 엮어 만든 후 열처리하고 유연한 수지를 함침시킨 것입니다. 제품 페이지에는 전기 기계, 모터 및 가전 제품의 배선 절연 및 기계적 보호용으로 사용된다고 명시되어 있습니다. 아래 참고 사항은 해당 설명을 실행 가능한 구매 사양으로 변환하는 방법을 보여줍니다.
절연체, 접합부, 연결부 및 나중에 장착할 수 없는 커넥터를 포함하여 슬리브가 통과해야 하는 가장 큰 외경을 측정하십시오. 필요한 커버 길이와 슬리브 끝단의 위치를 기록하십시오. 설치 시 하우징을 통과시키거나 굴곡부를 돌아야 하는 경우 실제 경로에서 샘플을 시험해 보십시오. 공칭 전선 크기는 완성된 배선 하네스의 크기를 나타내는 것이 아닙니다.
HTG 제품 페이지에는 0.5mm에서 30mm까지의 공칭 내경이 나열되어 있으며, 크기별로 직경 공차와 벽 두께 범위가 다릅니다. 필요한 공칭 내경을 명시하고, 해당 크기의 공차를 가장 큰 설치 요소와 꼭 맞는 조립에 필요한 최소 직경에 대해 확인하십시오. 반복 생산의 경우, 최종 절단 길이와 조립 시 허용 가능한 오차 범위를 지정하십시오.
슬리브 위치의 정상 온도, 해당 온도 노출 시간, 그리고 시동이나 고장 발생 시와 같은 단기적인 상황들을 공급업체에 알려주십시오. HTG(고온 열전도) 인증 목록에는 작동 범위가 -30°C ~ 350°C이고, 단기적으로는 400°C까지 견딜 수 있다고 명시되어 있습니다. 또한 열 등급은 C로 표시되어 있습니다. 이는 공개된 제품 사양일 뿐이며, 전체 전선 또는 기기 어셈블리의 온도 등급을 나타내는 것은 아닙니다. 도체 절연, 주변 부품 및 승인 요건에 대해서는 별도의 검토가 필요합니다.
슬리브가 뜨거운 부품에 닿는 부분에는 접촉 지점을 보여주는 스케치나 사진을 첨부하십시오. 열이 주변 표면에서 발생하는 경우에는 간격, 공기 흐름 및 이미 설치된 차폐 장치를 명시하십시오. 이는 국소적인 접촉 문제와 인클로저 내부의 일반적인 주변 열을 구분하는 데 도움이 됩니다.
제품 페이지에는 절연 파괴 전압 범위가 0.5kV에서 1.5kV로 표시되어 있습니다. 견적을 요청하는 제품의 직경과 구조에 해당하는 결과가 무엇인지 문의하고, 시험 방법과 조건을 요청하십시오. 제품 페이지에 표시된 범위는 모든 슬리브 크기의 정격으로 간주하거나 설치된 배선 시스템을 시험하는 것을 대체해서는 안 됩니다.
모터 리드선 및 가전제품 배선의 경우, 슬리브가 이미 절연된 도체 위에 추가된 보호층인지 아니면 검증 대상 절연 시스템의 일부인지 공급업체에 알려주십시오. 이 구분에 따라 엔지니어링 팀에서 필요로 하는 문서가 달라집니다. 특정 표준 또는 고객 테스트가 필수적인 경우, 문의 시 정확한 명칭을 함께 보내주십시오.
HTG는 수지 함침 유리 섬유 브레이드입니다. 마감 처리는 제품 사양의 일부이므로 권선용 바니시, 포팅 컴파운드, 접착제, 세척제 또는 슬리빙 후 사용되는 가공 열처리 등을 모두 포함해야 합니다. 실제 공정과의 호환성을 확인하고 절단, 나사산 가공 및 최종 조립 후 샘플을 검사하십시오. 공정에 따라 다른 표면 처리 또는 별도의 코팅이 필요한 경우, 생산 길이 주문 전에 해당 사항을 협의하십시오.
실리콘 고무 외피층은 별도의 구조입니다. 실리콘 코팅 슬리브가 특별히 요구되는 경우에는 해당 부분을 참조하십시오.실리콘 고무 코팅 유리섬유 슬리브제품을 검색하고 명시된 속성 및 테스트 데이터를 HTG 버전과 비교하십시오. 두 제품은 별도의 사양과 검색어를 사용하여 비교해야 합니다.
간결한 기술 개요는 긴 일반 키워드 목록보다 시간을 훨씬 절약해 줍니다. 다음 내용을 포함하세요.
BSTFLEX는 검정색과 연갈색을 기본 색상으로 제공하며, 다른 색상은 요청 시 제작 가능합니다. 제품 페이지에는 크기에 따른 롤 길이 정보도 나와 있으므로, 선택한 직경에 맞는 정확한 스풀 길이와 포장 방식을 확인해 주십시오. 작성된 주문서를 다음 링크를 통해 보내주시기 바랍니다.HTG 유리섬유 슬리브 제품 페이지일치하는 샘플과 견적을 요청합니다.
