팬 및 송풍기용 직물 신축 이음: 입구 및 출구 선택

팬 및 송풍기용 패브릭 신축 이음새지정된 움직임을 수용하고 필요한 가스 밀봉을 제공하면서 장비를 인접한 덕트 시스템에 연결합니다. 유연한 구조 덕분에 덕트 연결부를 통한 기계적 진동 전달을 줄일 수 있습니다. 그러나 입구와 출구는 별도로 평가해야 합니다. 팬 플랜지를 맞추는 것은 연결부를 선택하는 과정의 일부일 뿐입니다.

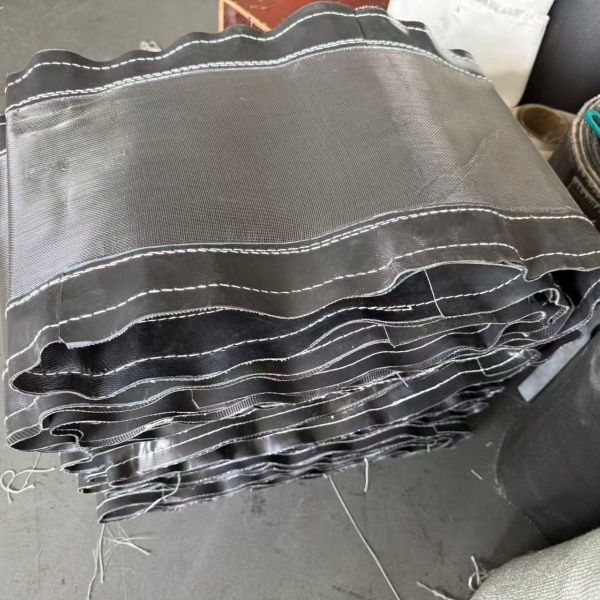

BSTFLEX는 제조합니다.비금속 섬유 팽창 조인트산업용 가스 덕트(팬 연결부 포함)의 경우, 사양서에는 국부 압력, 공기 흐름, 진동, 온도 및 부착 형상을 종합적으로 고려해야 합니다.

두 가지 연결 방식, 두 가지 작동 조건

팬 하나에 두 개의 유연 연결부가 필요한 경우, 흡입구와 배출구에 각각 어떤 부품이 사용되는지 명확히 belirt해야 합니다. 두 위치는 크기, 압력 ​​조건, 주변 덕트 및 이동 요구 사항이 다를 수 있습니다.

팬 흡입구에서

에이팬 흡입구 팽창 조인트흡입 상태에서 작동할 수 있습니다. 내부 압력이 주변 압력보다 낮으면 유연한 요소가 덕트 내부로 당겨집니다. 설치 형상과 내부 간극은 이러한 압력 조건과 지정된 움직임을 모두 고려해야 합니다.

입구 배열(인근 엘보, 댐퍼, 필터 및 연결부 포함)을 기록하십시오. 해당 연결부가 깨끗한 공기, 분진이 포함된 가스 또는 습한 공정 흐름을 처리하는지 확인하십시오. "입구"라는 용어는 온도 또는 화학 물질 노출을 정의하지 않습니다.

팬 아울렛에서

에이팬 배출구 확장 조인트자체적인 압력 및 유량 사양이 필요합니다. 배출 영역의 유속 분포가 균일하지 않을 수 있으며, 인근 덕트 부속품이 유동 발달에 영향을 미칠 수 있습니다.

모든 배출구 연결부에 자동으로 양압 서비스라고 표시하지 마십시오. 팬의 압력 상승만으로는 각 연결부의 주변 압력 대비 압력을 결정할 수 없습니다. 해당 지역의 정상 압력과 설계 압력을 부호, 단위 및 참조를 명확하게 표시하여 제공하십시오.

조달 규칙:두 연결부가 동일한 재질 구성이나 부품 번호를 공유할 수 있는지 여부를 결정하기 전에 입구와 출구 기록을 별도로 확인하십시오.

열팽창, 장비 진동 및 벨트 떨림을 분리하여 분석합니다.

이것들은 서로 다른 설계 입력값입니다. 이들을 "진동 허용치"라는 하나의 항목으로 통합하면 중요한 정보가 누락됩니다.

열팽창

덕트 및 연결 장비는 냉난방 과정에서 위치가 변합니다. 합의된 설치 기준선으로부터 축 방향 압축, 축 방향 신장, 측면 변위 및 각도 변화를 명시하십시오.

기계적 진동

팬 어셈블리의 반복적인 움직임으로 인해 연결부에 손상이 발생할 수 있습니다. 측정된 진폭, 주파수, 방향 및 측정 위치를 가능한 경우 제공하십시오. 팬 속도만으로는 유연 요소가 수용해야 하는 변위를 정확히 설명할 수 없습니다.

압력 구동 플러터

인접 장비의 움직임이 제한적일지라도 직물은 압력 변동이나 난류에 반응하여 진동할 수 있습니다. 그 결과 발생하는 굴곡은 느린 열팽창과는 별도로 고려해야 합니다.

유연한 연결부는 진동 전달 경로 중 하나를 줄일 수 있지만, 임펠러 불균형, 베어링 손상, 기초 불안정 또는 부적절한 팬 작동 조건과 같은 근본적인 문제를 해결하지는 못합니다. 과도한 진동이 발생할 경우 팬과 신축 이음쇠에 대한 종합적인 평가가 필요합니다.

가장 부드러운 벨트가 항상 최고의 팬 커넥터는 아닌 이유

매우 유연한 벨트는 움직임을 쉽게 수용할 수 있지만 반복적인 공기역학적 진동에는 제대로 대응하지 못할 수 있습니다. 팬이 작동하는 위치에서는 재질 구성이 움직임 수용 능력과 진동 저항성 사이의 균형을 이루어야 합니다.

용도에 따라 설계 검토 시 보강 구조, ​​보호 내피 또는 접합부 형상 변경 등을 고려할 수 있습니다. 다른 요구 사항을 확인하지 않고 원단의 무게나 두께만 늘리는 것은 완전한 해결책이 아닙니다.

가변 속도 장비의 경우 작동 속도 범위를 제출하고 비정상적인 움직임과 관련된 속도 또는 댐퍼 위치를 명시하십시오. 한 안정적인 작동 지점에서 허용 가능한 것처럼 보이는 상태라도 시동, 정지 또는 저부하 서비스에서는 정상적인 상태가 아닐 수 있습니다.

진동 차단과 소음 감쇠를 분리하여 설치하십시오.

구조 전달 진동을 줄이는 것과 덕트를 통해 전달되는 공기 전달 소음을 줄이는 것은 다릅니다. 음향 성능이 특별히 설계 및 검증되지 않은 유연 연결 장치는 소음기 용도로 구입해서는 안 됩니다.

소음은 유연한 부분을 통해서도 새어나갈 수 있습니다. 소음 차단이 중요한 경우, 음향 요구사항을 별도로 명시하고 접합부의 열 및 움직임 요구사항을 고려하여 방음 처리를 검토해야 합니다. 외부 방음 담요나 덮개를 추가할 때는 열 방출에 영향을 미치거나 움직임을 제한하는지 반드시 확인해야 합니다.

팬의 작동을 방해하지 않으면서 유연한 부품을 보호하십시오.

플로우 라이너는 벨트가 가스에 직접 노출되는 것을 방지하고 난류로 인한 플러터 현상을 해결하는 데 도움이 될 수 있습니다. 플로우 라이너의 부착, 방향 및 간격은 연결부에 적합해야 합니다.

검토는 전체 작동 범위를 포괄해야 합니다. 정지 시 인접한 금속 구조물과 간섭이 없는 라이너라도 덕트가 압축되거나 측면으로 움직일 때는 간섭을 일으킬 수 있습니다. 날카로운 모서리나 접촉점은 벨트의 온도 등급과 관계없이 벨트를 손상시킬 수 있습니다.

분진이 발생하는 환경에서는 입자 정보와 접합부 보호 방안을 포함해야 합니다. 흡입구 연결부의 경우, 느슨한 부품이 하류 팬으로 유입될 경우 발생할 수 있는 영향도 고려해야 합니다. 내부 부품은 승인된 조립 설계에 따라 고정해야 합니다.

커넥터는 단순히 간격에만 맞추는 것이 아니라 공기 흐름 구조에 맞춰야 합니다.

팬 근처의 엘보, 급격한 전환부 및 댐퍼는 추가적인 손실과 불균일한 공기 흐름을 유발할 수 있습니다. 이는 일반적으로 시스템 효과라고 하며, 팬 성능, 소음 및 진동에 영향을 미칠 수 있습니다.

패브릭 신축 이음쇠를 설치한다고 해서 공기역학적 문제가 해결되는 것은 아닙니다. 플랜지 두 면만 제공하는 대신, 문의 도면에 주변 덕트 배치도를 함께 제시해 주십시오.

움직임을 위한 유연한 간격과 공기 흐름 발생에 필요한 덕트 길이는 별개의 설계 고려 사항입니다. 커넥터를 더 길게 만든다고 해서 적절하게 구성된 직선 덕트와 동일한 성능을 제공한다고 가정해서는 안 됩니다. 설치 공간이 제한적인 경우, 팬 공급업체는 흡입구와 배출구의 형상을 검토해야 합니다.

팬의 실제 성능에 맞는 재질을 선택하십시오.

팬 팽창 조인트가 자동으로 고온용 고강도 단열 어셈블리라고 할 수는 없습니다. 반대로, 가벼운 환기 연결 장치가 고온 또는 화학적으로 부식성이 강한 공정 가스에 적합하다고 가정해서도 안 됩니다.

청정 공기 및 강제 통풍 연결

강제 통풍 팬의 경우, 특정 연결 부위의 공기 온도, 외부 노출 정도 및 작동 압력을 확인해야 합니다. 매체가 깨끗하고 온도가 적당한 경우, 두꺼운 단열재가 반드시 필요하다고 가정하지 않고도 강화 코팅 직물 구조를 검토할 수 있습니다.

안FD 팬 팽창 조인트명시된 밀봉, 움직임 및 동적 성능을 여전히 충족해야 합니다. 깨끗한 공기 상태라고 해서 플러터 또는 부착 방식을 평가해야 할 필요성이 사라지는 것은 아닙니다.

유도 통풍 및 공정 배기 연결

안ID 팬 확장 조인트배기가스 처리 시스템의 여러 지점에 설치될 수 있습니다. 집진, 냉각 및 습식 처리 장비와의 상대적인 위치를 명시하십시오. 팬의 명칭만으로 가스의 상태를 추론하지 마십시오.

고온 가스의 경우 밀봉층을 보호하기 위해 단열재가 필요할 수 있습니다. 이러한 용도에 대해서는 당사 제품을 참조하십시오.고온 직물 팽창 조인트 가이드반면 습하거나 부식성 환경에서는 화학적 호환성, 결로 현상 및 차단재의 온도에 특히 주의해야 합니다.

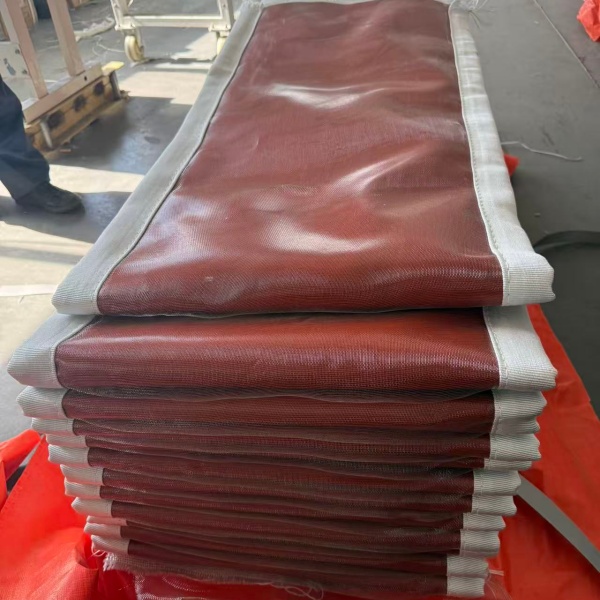

유리섬유 보강재, 실리콘 코팅 직물, PTFE 기반 차단재 및 실리카 섬유는 각각 다른 기능을 수행합니다. 본 가이드에서는 이러한 소재에 대해 자세히 설명합니다.직물 팽창 조인트 재료이들을 상호 교환 가능한 완전 결합 사양으로 취급해서는 안 되는 이유를 설명합니다.

송풍기 적용 분야 (일반 덕트 서비스 외)

용어송풍기 팽창 조인트압력 등급을 명시하지 않습니다. 직물 설계를 제안하기 전에 장비 유형과 실제 사용 환경을 확인하십시오. 압력, 맥동 또는 공정 밀폐 요구 사항에 따라 다른 연결 기술이 필요할 수 있습니다.

위험 환경 조건에 대한 요구 사항도 명시적으로 기재해야 합니다. 내열성만으로는 가연성 물질, 가연성 분진 또는 비상시 연기 배출 용도에 적합하다는 것을 보장할 수 없습니다.

입구 및 출구 비교표를 준비하십시오.

다음은 제품 등급표가 아닌 문의 양식입니다. 팬과 덕트 시스템 데이터의 두 열을 모두 작성하십시오. 누락된 정보는 반대쪽 연결부의 값을 복사하는 대신 '알 수 없음'으로 표시하십시오.

덕트 시스템을 지지하고 설치 위치를 정하십시오.

팬 케이스와 플렉시블 벨트가 인접한 덕트, 소음기 또는 기타 장비의 무게를 지탱한다고 가정해서는 안 됩니다. 시스템 설계자와 함께 의도된 지지 방식 및 허용 가능한 인터페이스 하중을 확인하십시오.

팬이 진동 방지 장치 위에 설치되는 경우, 연결부는 장비와 덕트 사이의 지정된 상대적 움직임을 수용해야 합니다. 덕트의 위치가 잘못된 것을 보정하기 위해 짧은 벨트를 팽팽하게 당기거나, 연결부를 이용하여 팬 케이스를 강제로 정렬하지 마십시오.

정의된 부착면 사이의 설치 거리와 교체 직물의 전개 폭을 구분해야 합니다. 고정 영역과 자유롭게 움직이는 부분은 승인된 도면에 포함되어야 합니다. 원형 및 직사각형 접합면에는 각각 플랜지 및 모서리 상세도가 필요합니다.

양쪽에 동일한 구조를 사용할 수 있는 경우는 언제입니까?

공통 소재를 사용하는 구조는 두 가지 용도 모두 검증된 작동 한계 내에 있을 때 고려될 수 있습니다. 그렇다고 해서 완성된 부품이 반드시 동일해야 한다는 의미는 아닙니다.

플랜지 형상, 홀 패턴, 설치 길이, 라이너 배치 또는 움직임 요구 사항이 다를 경우 여전히 별도의 도면과 부품 번호가 필요할 수 있습니다. 예비 부품 종류를 줄이기 위한 구매 결정은 엔지니어링 비교 후에 내려져야 하며, 그 전에 내려져서는 안 됩니다.

OEM 주문을 반복할 경우, 도면, 라벨 및 포장에 입구 및 출구 부품을 일관되게 표시하십시오. 이렇게 하면 유지 보수 시 치수가 유사한 부품을 잘못된 위치에 장착하는 것을 방지할 수 있습니다.

시운전 기준선을 기록하십시오

승인된 시운전 절차 동안 승인된 설치 위치, 팬 작동 상태 및 연결부의 허용된 외부 관찰 사항을 기록하십시오. 비정상적인 움직임이 특정 속도 또는 제어 설정에서만 나타나는지 여부를 기록하십시오.

직접적인 접근이 필요한 점검 또는 조정 작업은 현장의 격리 및 안전 작업 절차를 준수해야 합니다. 모터가 정지했다고 해서 압력, 축적된 열 또는 공기 흐름에 의한 회전 가능성이 저절로 사라지는 것은 아닙니다. 작동 중인 시스템의 벨트를 만지거나 클램프를 조정하지 마십시오.

반복적인 손상이 발생한 기존 연결부의 경우, 새 벨트를 지정하기 전에 작동 이력과 사진을 보관하십시오.직물 신축 이음새 파손 및 검사 가이드해당 문제를 조사하기 위한 별도의 프레임워크를 제공합니다.

맞춤형 팬 또는 송풍기용 팽창 조인트를 요청하세요.

BSTFLEX는 도면 기반의 유연 벨트 및 용도별 덕트 어셈블리 제작을 지원합니다.직물 신축 이음매 제조 능력제공된 작동 조건에 따라 평가된 원형, 직사각형 및 사용자 지정 구성이 포함됩니다.

흡입구 및 배출구 기록, 팬 배치도, 속도 범위, 온도, 압력, 매체, 작동 요구 사항 및 요청 납품 범위를 보내주십시오. 교체 부품의 경우 사진 및 서비스 이력, 수량 및 필요한 납품일을 함께 첨부하십시오.

검토하세요맞춤형 비금속 직물 신축 이음쇠제품 페이지에서 구성 옵션을 확인하세요. 목표는 단순히 크기가 같은 두 개의 유연한 천 조각을 연결하는 것이 아니라, 팬 양쪽에 정확하게 지정된 연결을 만드는 것입니다.
