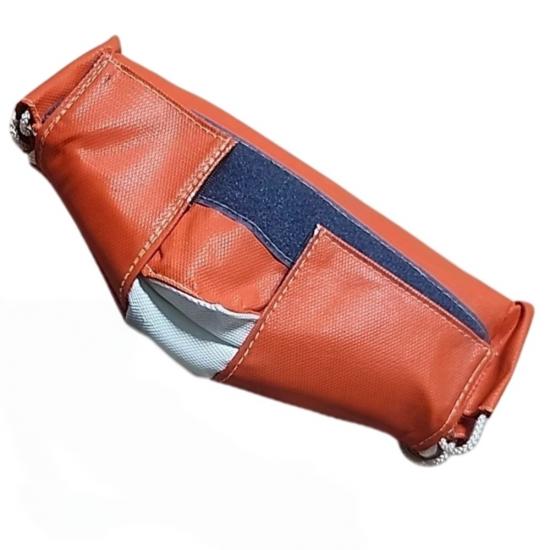

스팀 트랩 단열 재킷

스팀 트랩 단열 재킷은 산업용 스팀 트랩과 승인된 단열 경계를 감싸는 형태로 제작된 탈착식 단열 덮개입니다. 스팀 라인과 응축수 배관 사이의 단열 틈을 메워주면서 유지보수 담당자가 트랩에 접근하여 테스트, 청소 또는 교체를 할 수 있도록 해줍니다.

BSTFLEX는 단순히 명목상의 배관 크기에만 의존하는 것이 아니라 설치된 트랩의 종류에 따라 각 재킷을 제작합니다. 트랩 유형, 본체 치수, 연결 방식, 방향, 일체형 스트레이너, 블로우다운 지점 및 테스트 접근성 등 모든 요소가 최종 디자인에 영향을 미칩니다.

스팀 트랩에 탈착식 외피가 필요한 이유

스팀 트랩은 먼지, 마모, 막힘 및 내부 고장으로 인해 응축수와 공기가 스팀 시스템에서 배출되는 방식에 영향을 미칠 수 있으므로 정기적인 점검이 필요합니다. 트랩을 테스트하거나 열 때는 영구 단열재를 제거해야 할 수도 있습니다. 제거된 단열재는 항상 정확하게 복원되는 것은 아닙니다.

재사용 가능한 외피는 절연 어셈블리를 손상시키지 않고 열 수 있습니다. 트랩을 검사하고 다시 가동한 후에는 일반적으로 동일한 덮개를 다시 설치할 수 있습니다. 기술자가 접근해야 하는 지점 주변에 개구부와 탈착식 덮개를 설치할 수 있습니다.

• 승인된 트랩 본체 주변에 탈착식 단열 덮개를 제공합니다.
• 서비스 구역에서 노출된 뜨거운 표면의 수를 줄이는 데 도움이 됩니다.
• 테스트 및 예방 정비를 위한 접근 권한을 제공합니다.
• 일체형 스트레이너, 플러그 및 블로우다운 연결부를 수용할 수 있습니다.
• 반복적인 제거 및 재설치를 지원합니다.
• 트랩 번호 또는 증기 시스템 위치로 표시할 수 있습니다.

스팀 트랩에 단열재가 설치되어 있는지 확인하십시오.

모든 스팀 트랩을 완전히 밀폐할 필요는 없습니다. 일부 온도 조절식 또는 온도 감응식 트랩은 작동 과정의 일부로 본체에서 발생하는 열 손실에 의존합니다. 잘못된 부분을 덮으면 반응 시간이 변경되거나 정상 작동을 방해할 수 있습니다.

재킷을 주문하기 전에 스팀 트랩 제조업체, 플랜트 엔지니어 또는 시스템 사양에 따라 허용되는 단열 경계를 확인하십시오. 가능한 경우 트랩의 제조사, 모델 및 작동 원리를 제공하십시오. BSTFLEX는 승인된 경계에 맞춰 커버를 제작하지만, 알려지지 않은 트랩 설계의 단열 가능 여부는 판단하지 않습니다.

스팀 트랩 종류

단열 요구 사항이 확인된 후에는 다양한 트랩 구조에 맞게 맞춤형 재킷을 고려할 수 있습니다.

• 열역학 디스크 스팀 트랩
• 플로트식 및 온도 조절식 스팀 트랩
• 역버킷형 스팀 트랩
• 평형압력식 온도조절 트랩
• 바이메탈릭 스팀 트랩
• 압력 구동식 응축수 처리 장비
• 일체형 여과기가 있는 스팀 트랩
• 연결구, 플랜지 및 테스트 밸브로 조립된 트랩 스테이션

덮개 패턴은 실제 설치 방향과 일치해야 합니다. 수평 트랩, 수직 트랩 및 범용 커넥터 조립체는 연결 크기가 같더라도 서로 다른 마감재와 접근 지점이 필요할 수 있습니다.

재킷에 포함될 수 있는 내용

승인된 프로젝트 설계에 따라 재킷은 트랩 본체만 덮거나 특정 연결부까지 확장될 수 있습니다. 인접한 차단 밸브, 플랜지 및 스트레이너에는 각 구성 요소를 독립적으로 정비할 수 있으므로 별도의 커버를 사용하는 것이 종종 바람직합니다.

• 스팀 트랩 본체
• 승인된 입구 및 출구 연결 영역
• 일체형 여과기 본체
• 여과망 뚜껑용 탈착식 접근 덮개
• 블로우다운 밸브 주변의 모양이 잡힌 개구부
• 테스트 포트 또는 센서 접근
• 식별 창 또는 영구 장비 라벨
• 인접한 파이프 단열재와 겹치도록 시공하십시오.

자재 구성

원단 한 가지의 내열온도가 완성된 재킷의 내열온도를 나타내는 것은 아닙니다. 전체 구성품에는 단열재, 안감, 실, 고정 장치 및 설치 부품이 포함됩니다. 소재 선택은 작동 온도와 외부 환경 조건을 고려하여 이루어져야 합니다.

측정 정보 필요

덫 모형 도면이 가장 좋은 출발점입니다. 도면을 구할 수 없는 경우, 선명한 사진과 다음 치수를 제공해 주십시오.

1. (알려진 경우) 덫 제조사 및 모델명
2. 트랩 작동 원리 또는 유형
3. 입구 및 출구 파이프의 외경
4. 나사식, 소켓 용접식, 플랜지식 또는 범용 연결 유형
5. 전체 몸길이, 너비 및 높이
6. 중심선에서 본체까지의 치수
7. 설치 방향 및 응축수 흐름 방향
8. 스트레이너 캡, 플러그 및 블로우다운 밸브의 위치 및 크기
9. 테스트 지점, 센서 위치 및 지속적으로 시야에 보여야 하는 영역
10. 인접 파이프 단열재의 외경
11. 바닥, 벽, 지지대 및 주변 밸브와의 간격
12. 작동 온도, 압력 정보 및 환경

사진은 가능하면 측면, 위쪽, 아래쪽에서 트랩을 모두 보여주어야 합니다. 승인된 단열 경계선과 필요한 개구부 방향을 사진에 직접 표시하십시오.

테스트 및 유지보수를 위한 접근 권한

스팀 트랩은 온도, 초음파 또는 기타 공장에서 승인된 방법을 사용하여 점검할 수 있습니다. 점검을 위해 재킷을 완전히 분리할 수도 있고, 점검 위치를 알고 있는 경우 접근 플랩을 포함하여 분리할 수도 있습니다. 접근 플랩이 정상 작동 중에 불필요한 부분을 노출하지 않도록 생산 전에 접근 방식을 협의해야 합니다.

여과 캡, 블로우다운 밸브 및 배수 경로는 항상 사용 가능한 상태를 유지해야 합니다. 덮개는 누출이나 배출된 응축수가 단열재 내부로 유입되도록 해서는 안 됩니다. 트랩 스테이션에 여러 구성 요소가 있는 경우, 일반적으로 하나의 큰 덮개보다는 번호가 매겨진 개별 덮개를 사용하는 것이 접근성을 향상시킵니다.

증기 트랩 스테이션용 재킷 레이아웃

완전한 트랩 스테이션은 상류 차단 밸브, 스트레이너, 스팀 트랩, 체크 밸브, 하류 차단 밸브 및 연결 배관을 포함할 수 있습니다. 이러한 구성 요소들은 하나의 덮개로 완전히 밀폐될 필요는 없습니다. 모듈식 구조를 통해 전체 스테이션에서 단열재를 제거하지 않고도 각 구성 요소를 열고 교체할 수 있습니다.

BSTFLEX는 트랩, 인접 밸브, 플랜지 및 파이프 섹션에 대해 각각 라벨이 부착된 커버를 제작할 수 있습니다. 끝부분이 겹치도록 설계되어 있어 개별 커버를 영구적으로 접합하지 않고도 서로 맞닿을 수 있습니다.

설치

1. 재킷이 트랩 번호, 모델 및 설치 위치와 일치하는지 확인하십시오.
2. 가동 중이거나 가동이 중단된 증기 장비 주변에서 작업할 때는 공장 절차를 따르십시오.
3. 단열재를 설치하기 전에 트랩과 연결부에 누수가 있는지 확인하십시오.
4. 재킷을 배치할 때 블로우다운, 테스트 또는 검사 지점을 막지 않도록 하십시오.
5. 입구와 출구 구멍을 인접한 파이프 단열재와 일직선으로 맞추십시오.
6. 잠금장치를 천천히 조이고 장력을 고르게 분산시키십시오.
7. 태그, 흐름 방향 및 필수 제어 기능이 계속 표시되는지 확인하십시오.
8. 재킷이 트랩 작동이나 배수에 방해가 되지 않는지 확인하십시오.

검사 및 재사용

설비 유지보수 절차에 따라 외피를 제거하고 깨끗하고 건조한 표면에 놓으십시오. 재설치하기 전에 외피, 내피, 이음새, 고정 장치 및 단열재를 검사하십시오. 젖었거나 화학 물질로 오염된 단열재는 다시 덮지 말고 조사해야 합니다.

누출 부위를 가리기 위해 재킷을 사용하지 마십시오. 누출되는 연결부, 손상된 트랩 또는 고장난 부품은 절연 커버를 다시 사용하기 전에 수리하고 안전하게 조치해야 합니다.

실외용 스팀 트랩 재킷

실외 배수 트랩은 물 유입을 세심하게 제어해야 합니다. 내후성 원단을 사용하고, 이음새를 보호하고, 적절한 겹침 구조를 적용하며, 배수를 고려한 설치를 해야 합니다. 트랩의 덮개는 손이 닿기 쉬운 곳에 위치해야 하며, 빗물이나 결로가 고일 수 있는 곳을 향하지 않도록 설치해야 합니다.

단열재는 열 전달을 줄여주지만, 가동 중단이나 증기 공급 중단 시 동결 방지를 보장하지는 않습니다. 추운 날씨에 진행되는 프로젝트의 경우, 탈착식 외피 외에도 열 추적, 배수 또는 기타 공학적 조치가 필요할 수 있습니다.

OEM 및 교체 부품 공급

BSTFLEX는 시제품 제작, 설비 교체 프로젝트 및 OEM 반복 생산을 지원합니다. 재킷은 기술 도면, 현장 치수, 사진, 템플릿 또는 승인된 샘플을 기반으로 제작할 수 있습니다. 영구 라벨에는 트랩 번호, 라인 번호, 재킷 섹션 및 설치 방향을 포함할 수 있습니다.

교체 작업 시, 기존 재킷의 문제점(예: 테스트 접근 차단, 블로우다운 밸브 간섭, 폐쇄 불량 또는 잘못된 방향)을 파악해야 합니다. 이러한 정보를 통해 새 패턴은 기존 패턴을 단순히 복제하는 것이 아니라 문제점을 수정할 수 있습니다.

관련 탈착식 단열재 제품

• 탈착식 단열 담요 및 재킷
• 탈착식 파이프 단열 재킷
• 탈착식 엘보 및 파이프 연결부 단열 커버
• 탈착식 플랜지 절연 커버
• 탈착식 밸브 절연 재킷
• 맞춤형 탈착식 필터 단열 커버
• 맞춤형 탈착식 단열 담요 제조

자주 묻는 질문

모든 증기 트랩을 단열재로 덮을 수 있나요?

아니요. 일부 트랩 설계는 열 손실에 따라 달라지거나 단열재가 노출된 상태로 유지되어야 하는 부분이 있을 수 있습니다. 주문하기 전에 트랩 제조업체, 설비 엔지니어 또는 시스템 사양을 통해 허용되는 단열 경계를 확인하십시오.

재킷에 일체형 여과기가 포함될 수 있습니까?

네, 패턴이 스트레이너 캡, 스크린 및 블로우다운 지점에 적절한 접근성을 제공한다면 가능합니다. 별도의 플랩이나 분할된 재킷은 유지보수를 더 쉽게 해줄 수 있습니다.

재킷 하나에 여러 트랩 모델이 맞을까요?

외부 치수, 연결 위치, 작동 방향 및 필요한 접근 지점이 충분히 유사한 경우에만 가능합니다. 각 모델은 동일한 패턴에 할당하기 전에 검토해야 합니다.

스팀 트랩 재킷에 차단 밸브를 설치해야 할까요?

일반적으로 밸브 재킷을 분리하는 것이 더 실용적입니다. 이렇게 하면 전체 설비 단열재를 제거하지 않고도 밸브나 트랩을 정비할 수 있습니다.

재킷 전체를 벗기지 않고도 덫을 테스트할 수 있나요?

승인된 테스트 지점이 확인되면 접근 플랩을 추가할 수 있습니다. 일부 검사 방법은 공장 절차 및 트랩 설계에 따라 여전히 전체 제거가 필요할 수 있습니다.

이 재킷은 야외에서 사용할 수 있나요?

네. 외부 원단, 이음새, 겹침 부분, 마감 처리 및 설치 방향은 날씨 노출을 고려하여 선택해야 합니다. 또한 실외 단열재는 물 침투 여부를 정기적으로 점검해야 합니다.

맞춤형 스팀 트랩 단열 재킷을 요청하세요.

BSTFLEX로 스팀 트랩 모델, 연결 크기, 설치 방향, 작동 온도, 수량, 사진 및 도면을 보내주십시오. 승인된 단열 경계, 재료, 폐쇄 방식 및 유지 보수 접근성을 검토한 후 제조 사양을 확정하겠습니다.
