1탈부착형 터빈 단열 블랭킷은 산업용 터빈 시스템의 승인된 외부 표면을 위해 제작된 성형 재사용 가능 단열 섹션입니다. 일반적인 단열 시트와 달리, 각 섹션은 특정 위치에 맞춰 패턴이 설계되고 식별 표시가 되어 있어 정비 기간 동안 제거했다가 올바른 위치에 다시 설치할 수 있습니다.
BSTFLEX는 장비 도면, 현장 치수, 템플릿, 3차원 측정 데이터 또는 승인된 샘플을 바탕으로 터빈 블랭킷을 제조합니다. 블랭킷 맵은 터빈 유지보수 계획을 따르며, 케이싱 조인트, 밸브 체스트, 플랜지, 배관, 계측기 및 검사 지점 주변의 단열재를 구분합니다.
이 제품은 산업용 터빈 및 발전 장비용으로 제작되었습니다. 자동차용 터보차저 블랭킷이 아니므로 자동차용 터보 블랭킷의 치수나 구조를 기준으로 사양을 지정해서는 안 됩니다.

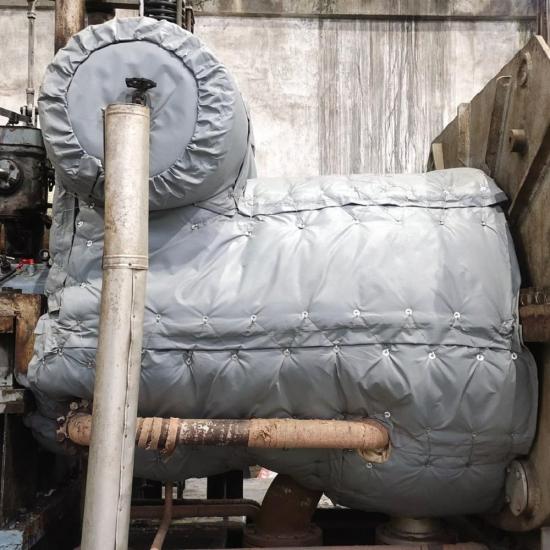

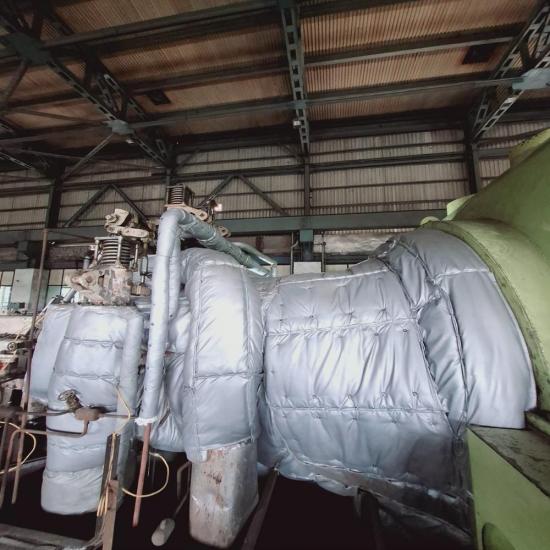

증기 터빈 케이싱에는 분할 라인, 볼트 조인트, 밸브 체스트, 증기 연결부, 드레인 및 계측기가 포함되어 있습니다. 단열 시스템은 이러한 형상을 따라야 하며, 동시에 검사, 조임 및 유지보수를 위해 필요한 지점은 접근 가능하도록 유지해야 합니다.
넓은 케이싱 영역은 일반적으로 다루기 쉬운 블랭킷 섹션으로 나뉩니다. 밸브 체스트, 수평 조인트, 플랜지 및 증기 배관 주변에는 별도의 블랭킷을 사용할 수 있습니다. 프로젝트에서 두 개 이상의 단열 층을 사용하는 경우, 섹션 가장자리를 배치하여 이음매가 엇갈리도록 할 수 있습니다.

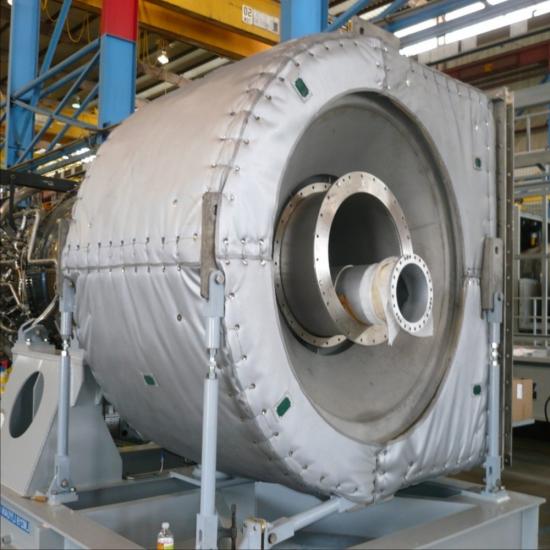

가스 터빈 프로젝트에는 승인된 외부 케이싱 표면, 고온 연결부, 배기 전환부 및 관련 배관이 포함될 수 있습니다. 단열 경계는 터빈 제조업체, 프로젝트 엔지니어 또는 승인된 도면에 의해 정의되어야 합니다.
압축기 유입구, 냉각 공기 경로, 환기구, 연소 시스템 접근부, 베어링 하우징, 회전 부품 및 기타 기능 영역은 장비 설계상 특별히 허용되지 않는 한 덮어서는 안 됩니다. 블랭킷 패턴은 열팽창, 진동 및 유지보수 간극을 고려해야 합니다.
터빈 단열 시스템은 많은 개별 섹션을 포함할 수 있습니다. 비슷하게 생긴 블랭킷이라도 컷아웃, 두께 및 설치 위치가 다를 수 있으므로 영구적인 식별 표시가 필수적입니다.
블랭킷의 크기와 무게는 가용 리프팅 및 설치 방식에 적합해야 합니다. 넓은 표면은 케이싱 조인트, 접근 경로 및 자연적인 장비 경계를 따라 나눌 수 있습니다.
| 구성 요소 | 일반적인 옵션 | 설계 고려 사항 |
|---|---|---|
| 외부 보호 레이어 | 실리콘 코팅 유리섬유,PTFE 코팅 유리섬유, 알루미늄 코팅 유리섬유 또는 기타 지정된 내열 원단 | 오일 미스트, 습기, 마모, 진동, 날씨 및 정비 기간 중 취급 |
| 단열 코어 | 유리섬유 니들 매트, 실리카 니들 매트, 세라믹 섬유 단열재 또는 에어로젤 기반 단열재 | 작동 온도, 요구되는 열 결과, 가용 두께 및 블랭킷 중량 |
| 핫페이스 라이너 | 실리카 직물, 유리섬유 직물, 스테인리스 스틸 포일 또는 스테인리스 스틸 메쉬 | 표면 온도, 진동, 마모 및 케이싱 형상과의 접촉 |
| 체결 시스템 | 스테인리스 스틸 후크, 스프링, 레이싱 와이어, 버클, D-링 또는 프로젝트 지정 잠금 장치 | 온도, 진동, 접근성, 설치 순서 및 제거 빈도 |
| 보강 및 지지 | 스테인리스 스틸 메쉬, 퀼팅 핀, 지지 탭, 보강 이음매 및 국부 마모층 | 수직 표면, 오버헤드 섹션, 대형 블랭킷 영역 및 반복적인 취급 |
재료 데이터 시트의 온도가 전체 터빈 블랭킷의 정격은 아닙니다. 라이너, 단열 코어, 외부 커버, 실, 패스너, 블랭킷 두께, 표면 접촉 및 주변 환경을 함께 고려해야 합니다.
일부 장비 표면에는 단일 탈착식 레이어가 적합할 수 있습니다. 다른 터빈 프로젝트에서는 직접적인 열 경로를 줄이고 복잡한 조인트 주변의 커버리지를 개선하기 위해 이음매가 엇갈린 내부 및 외부 블랭킷 레이어를 사용합니다. 레이어 수와 총 두께는 프로젝트 사양 및 열 요구 사항에 따라 결정되어야 합니다.
여러 레이어를 사용하는 경우, 각 내부 블랭킷은 해당 외부 블랭킷과 식별되어야 합니다. 설치 도면에는 외부 패널이 누락되거나 잘못 배치된 내부 섹션 위에 설치되지 않도록 올바른 순서가 표시되어야 합니다.
독립적인 유지보수가 필요한 밸브, 플랜지 및 파이프 섹션에는 별도의 커버를 사용하는 것이 일반적으로 좋습니다. 이를 통해 터빈 케이싱 단열재의 큰 부분을 건드리지 않고도 하나의 구성 요소를 열 수 있습니다.
기존 터빈의 경우, 사진만으로는 전체 블랭킷 세트를 구성하기에 충분하지 않은 경우가 많습니다. 도면, 템플릿, 상세 측정값, 디지털 스캔 데이터 또는 승인된 샘플 시스템을 사용하여 모든 섹션의 형상과 위치를 정의하십시오.
교체 프로젝트는 블랭킷 재고 조사부터 시작해야 합니다. 식별 번호, 설치 위치, 치수, 상태 및 교체 사유를 기록하십시오. 라벨 누락, 단열재 압축, 라이너 파손, 패스너 고장 및 오일 오염은 기존 시스템을 제거하기 전에 문서화해야 합니다.
오래된 블랭킷은 맞춤 상태를 확인하지 않고 그대로 복제해서는 안 됩니다. 반복적인 취급, 열 노출 및 이전 수리로 인해 치수가 변경되었을 수 있습니다. 원래 블랭킷에 틈이 있거나 접근을 방해했다면, 교체 패턴은 그대로 복제하는 대신 장비에 맞춰 수정해야 합니다.
터빈 블랭킷은 시동, 작동 및 정지 중에 진동과 치수 변화를 겪을 수 있습니다. 잠금 장치는 움직이는 조인트나 필요한 간극을 가로질러 단단한 구속력을 가하지 않으면서 블랭킷을 고정해야 합니다. 후크, 컷아웃 및 접촉 영역 주변에는 국부적인 보강재를 추가할 수 있습니다.
블랭킷 레이아웃은 지정된 열팽창을 허용해야 하며 독립적으로 움직이는 구성 요소를 가로질러 연결해서는 안 됩니다. 팽창 데이터 및 이동 경계는 터빈 문서나 프로젝트 엔지니어로부터 제공받아야 합니다.
활성 오일 또는 증기 누출 부위 위에 단열재를 설치해서는 안 됩니다. 오일로 오염된 단열재는 추가적인 화재 및 유지보수 위험을 초래할 수 있으므로 시설 절차에 따라 처리해야 합니다. 외부 직물은 예상되는 환경에 대한 저항성을 고려하여 선택할 수 있지만, 코팅된 직물이 누출되는 구성 요소를 수정해주지는 않습니다.
배수 경로와 누출 감지 영역은 필요한 경우 계속 볼 수 있어야 합니다. 이음새와 겹치는 부분은 누출된 액체를 단열재 코어 내부나 전기 및 회전 장비 쪽으로 유도해서는 안 됩니다.
눈에 보이는 블랭킷 표면, 이음새 및 패스너는 공장 검사 계획에 따라 점검해야 합니다. 느슨해진 섹션, 누락된 후크, 손상된 라벨, 얼룩, 젖은 부위, 변위된 단열재 및 움직이거나 진동하는 구성 요소와의 접촉 여부를 확인하십시오.
제거 후에는 블랭킷을 깨끗하고 건조하며 식별 가능한 상태로 보관하십시오. 날카롭게 접거나 단열재 위에 무거운 물건을 쌓지 마십시오. 재설치하기 전에 라이너, 코어, 외부 커버 및 잠금 장치가 여전히 사용하기에 적합한지 확인하십시오.
BSTFLEX는 프로토타입 섹션, 부분 교체 세트 및 전체 터빈 블랭킷 프로젝트를 지원합니다. 제조 정보는 승인된 도면, 치수 기록, 템플릿, 디지털 데이터 또는 물리적 샘플을 기반으로 개발할 수 있습니다. 프로젝트 문서에는 블랭킷 일정, 섹션 라벨, 포장 명세서 및 설치 참조 자료가 포함될 수 있습니다.
가동 중단 프로젝트의 경우, 견적을 요청할 때 필요한 배송 순서와 가동 중단 날짜를 명시하십시오. 대형 시스템은 단계별 측정, 샘플 승인 및 생산이 필요할 수 있으므로 설치에 필요한 순서대로 중요한 섹션을 사용할 수 있어야 합니다.
아니요. 이 제품은 산업용 증기 및 가스 터빈을 위한 모듈식 단열 시스템입니다. 자동차용 터보차저 블랭킷은 장비 형상, 구조 및 적용 요구 사항이 다릅니다.
대형 터빈 시스템은 일반적으로 번호가 매겨진 여러 섹션이 필요합니다. 모듈식 블랭킷은 취급이 더 쉽고 개별 조인트, 밸브 및 검사 지점에 대한 접근을 허용합니다.
터빈 문서나 담당 엔지니어가 특별히 허용하는 경우에만 가능합니다. 베어링 하우징, 윤활 인터페이스, 냉각 경로 및 모니터링 지점은 종종 정의된 간극이 필요하므로 자동으로 덮어서는 안 됩니다.
네. 생산 전에 기존 섹션, 설치 도면 및 터빈 치수를 확인해야 합니다. 맞춤, 접근성, 오염 또는 라벨링과 관련된 모든 문제는 수정할 수 있도록 사전에 파악되어야 합니다.
네. 각 섹션에는 프로젝트 일정에 따라 영구적인 부품 번호, 장비 참조, 위치, 방향 및 레이어 명칭을 표시할 수 있습니다.
실외용 구조물은 적절한 외부 원단, 보호된 이음새 및 배수를 고려한 레이아웃을 사용하여 검토할 수 있습니다. 내후성은 외부 원단뿐만 아니라 전체 조립 및 설치 상태에 따라 달라집니다.
터빈 유형, 모델, 승인된 단열 경계, 도면, 온도 데이터, 블랭킷 일정, 수량 및 정비 기간 요구 사항을 BSTFLEX로 보내주십시오. 귀하의 프로젝트를 위한 섹션 레이아웃, 재료, 패스너, 식별 및 제조 계획을 검토하겠습니다.
