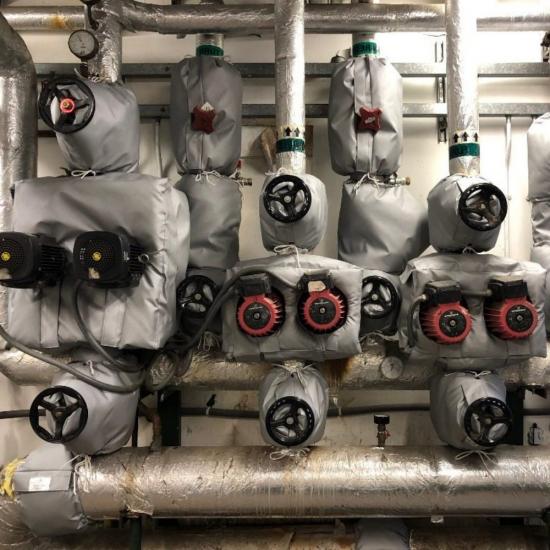

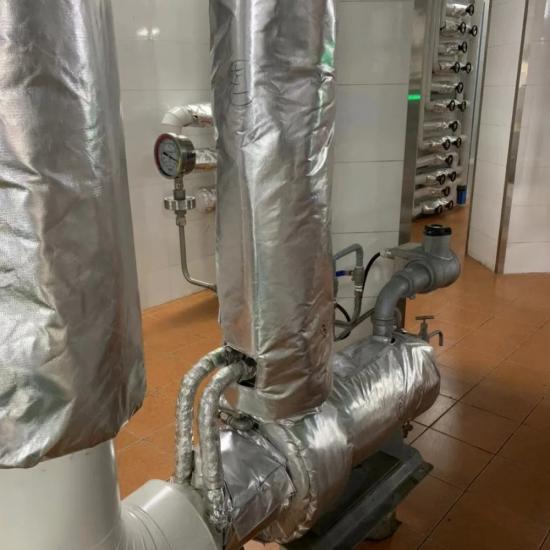

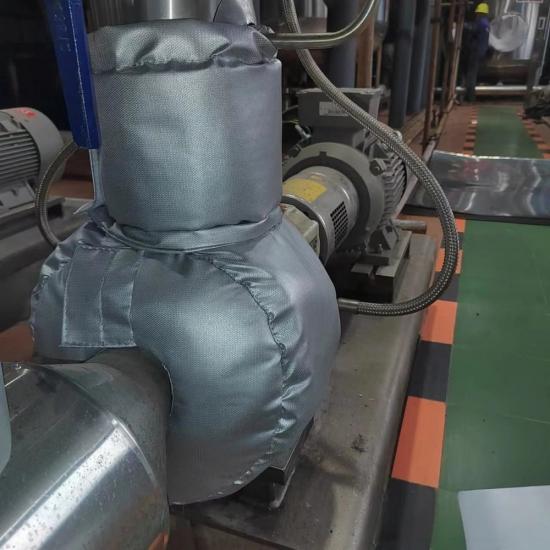

BSTFLEX 탈착식 펌프 단열 커버는 가열된 공정 매체를 취급하는 산업용 펌프를 위해 맞춤 제작됩니다. 각 재사용 가능한 커버는 펌프 케이싱, 흡입 및 토출 연결부, 지지대 및 서비스 지점을 중심으로 패턴화되어 있어, 씰, 베어링, 커플링 및 기타 유지보수 구역에 대한 접근성을 유지하면서 노출된 열을 줄이는 데 도움을 줍니다.
주문 (moq):
1BSTFLEX는 증기 응축수, 열매체유, 아스팔트, 수지, 접착제, 화학 물질 및 기타 온도에 민감한 공정 매체를 운반하는 산업용 펌프를 위한 탈부착식 펌프 단열 커버를 제조합니다. 각 커버는 일반적인 기성품 사이즈에서 선택하는 것이 아니라 실제 펌프 형상에 맞춰 제작됩니다.
이 커버는 펌프 케이싱의 단열 부분과 관련 연결부에 맞게 제작되며, 씰, 베어링, 드레인, 벤트, 커플링 영역 및 장착 지점에 대한 계획된 접근을 허용합니다. 탈부착식 구조로 되어 있어 유지보수 시 제거했다가 기존 단열재를 절단하거나 재구축할 필요 없이 다시 설치할 수 있습니다.
펌프는 좁은 공간 내에 곡선형 케이싱, 플랜지 연결부, 지지대, 샤프트 관통부 및 인접 배관이 결합되어 있습니다. 이러한 특징 때문에 경질 단열재를 설치하기 어렵고 제거하기도 불편합니다. 하지만 펌프 케이싱을 노출된 상태로 두면 단열 처리된 공정 라인에 단절이 생길 수 있습니다.
맞춤형 펌프 단열 재킷은 장비 프로파일을 따르면서 접근이 필요한 영역은 분리합니다. 펌프 및 유지보수 절차에 따라 완성된 시스템은 하나의 랩어라운드 커버 또는 번호가 매겨진 여러 섹션을 사용할 수 있습니다. 분할형 커버는 기술자가 흡입 및 토출 연결부 주변의 단열재를 건드리지 않고 케이싱 섹션을 제거해야 할 때 유용합니다.
단열 경계는 제조 전에 확인해야 합니다. 전기 모터, 환기구, 커플링 가드, 베어링 하우징, 기계식 씰 및 기타 열에 민감하거나 움직이는 부품은 장비 제조업체와 프로젝트 엔지니어가 해당 배치를 승인하지 않는 한 덮어서는 안 됩니다.
탈부착식 펌프 단열 커버는 펌프 케이싱이 주변 온도보다 높거나 낮은 온도에서 작동하며 점검을 위해 접근이 가능해야 하는 곳에 사용됩니다. 일반적인 적용 분야는 다음과 같습니다:
이 제품은 산업용 장비 단열을 위한 것입니다. 가정용 우물 펌프 커버, 수영장 펌프 인클로저, 히트펌프 방음 담요 또는 자체 가열식 동파 방지 백이 아닙니다. 능동적인 가열이 필요한 경우에는 별도로 설계된 히트 트레이싱 또는 가열 시스템을 사용해야 합니다.
최종 레이어 시스템은 작동 온도, 펌프 매체, 설치 환경, 가용 간격 및 제거 빈도에 따라 선택됩니다. 일반적인 탈부착식 펌프 단열 커버에는 외부 보호 레이어, 단열 코어, 고온면 라이너 및 재사용 가능한 고정 하드웨어가 포함됩니다.
| 레이어 또는 구성 요소 | 일반적인 옵션 | 설계 목적 |
|---|---|---|
| 외부 보호 커버 | 실리콘 코팅 유리섬유, PTFE 코팅 유리섬유, 알루미늄 코팅 유리섬유 또는 기타 코팅된 내열 원단 | 취급, 습기, 오일, 날씨 및 현장 오염으로부터 단열재 보호 |
| 단열 코어 | 유리섬유 니들 매트, 실리카 니들 매트, 세라믹 섬유 단열재 또는 에어로젤 기반 단열재 | 허용된 두께 내에서 필요한 열 저항 제공 |
| 내부 라이너 | 유리섬유 원단, 실리카 원단, 스테인리스 스틸 포일 또는 스테인리스 스틸 메쉬 | 단열재를 포함하며 뜨거운 장비 표면을 향함 |
| 잠금 장치 | D-링 및 스트랩, 스테인리스 스틸 후크, 레이싱 와이어, 스프링, 버클 또는 기타 탈부착 가능한 고정 장치 | 성형된 섹션을 고정하고 반복적인 탈거를 가능하게 함 |
| 보강재 | 퀼팅 핀, 스테인리스 스틸 메쉬, 보강된 이음매, 가장자리 보호 및 국소 마모 패치 | 곡선 및 불규칙한 표면 주위의 레이어 위치를 유지함 |
온도 성능은 전체 조립품으로 평가되어야 합니다. 직물, 단열 코어, 라이너, 재봉사, 고정 장치 및 간격은 모두 구조가 특정 펌프에 적합한지 여부에 영향을 미칩니다.
펌프 커버는 일반적으로 단순한 파이프나 플랜지 재킷보다 더 상세한 패턴이 필요합니다. 케이싱은 양쪽의 직경이 다를 수 있으며, 모터 측 개구부는 움직이는 부품에 닿지 않으면서 샤프트나 씰 영역 주위에 맞아야 합니다. 드레인 플러그, 통풍구, 압력 연결부 및 명판도 계속 보이도록 해야 할 수 있습니다.
BSTFLEX는 커버를 케이싱, 흡입 연결부 및 토출 연결부를 위한 개별 섹션으로 나눌 수 있습니다. 겹치는 플랩은 섹션 사이의 간격을 줄이면서 한 부분을 독립적으로 제거할 수 있게 합니다. 영구 라벨은 장비 번호, 커버 섹션 및 설치 방향을 식별할 수 있습니다.
새 펌프 단열 재킷에는 치수 도면이 권장됩니다. 도면을 사용할 수 없는 경우, 사진과 현장 측정값을 예비 패턴 개발에 사용할 수 있습니다. 다음을 제공해 주십시오:
사진은 펌프의 앞면, 뒷면, 양 측면 및 위쪽에서 촬영해야 합니다. 어떤 구성 요소가 커버 외부에 남아 있어야 하는지 불확실한 경우, 의도한 단열 경계를 사진에 직접 표시하십시오.
잠금 장치 구성은 온도, 진동, 가용 공간 및 커버를 여는 빈도에 따라 다릅니다. D-링과 스트랩은 많은 일반 산업용 펌프에 조절 가능한 장력을 제공합니다. 올 메탈 고정 시스템이 선호되는 경우 스테인리스 스틸 후크, 스프링 및 레이싱 와이어를 선택할 수 있습니다.
잠금 장치는 유지보수 담당자가 안전하게 접근할 수 있는 위치에 배치해야 합니다. 벽에 붙이거나, 펌프 아래에 두거나, 회전 장비 옆에 배치해서는 안 됩니다. 작업자가 보호 장갑을 착용했을 때 취급을 간편하게 하기 위해 보강된 풀 탭을 추가할 수 있습니다.
커버를 제거하거나 설치하기 전에 공장 절차에 따라 펌프를 정지하고 안전하게 조치해야 합니다. 설치 후, 재킷이 샤프트, 커플링, 냉각 공기 흐름, 드레인 경로 또는 일상 점검에 필요한 접근을 방해하지 않는지 확인하십시오.
계획된 유지보수 기간 동안 오염된 단열재, 손상된 이음매, 느슨한 하드웨어 및 열 관련 노후화가 있는지 커버를 검사하십시오. 젖었거나 화학적으로 오염된 단열 코어는 단순히 다시 덮기보다는 조사해야 합니다. 재설치하기 전에 펌프와 배관의 누출 여부도 확인해야 합니다.
노출된 펌프 케이싱을 단열하면 공정과 주변 작업 공간 사이의 원치 않는 열 전달을 줄이는 데 도움이 됩니다. 가열된 매체의 경우, 커버는 펌프 본체를 통한 열 유지를 지원할 수 있습니다. 또한 점유된 산업 구역에서 뜨거운 표면에 직접 노출되는 것을 줄일 수 있습니다.
실제 열적 결과는 표면 온도, 주변 조건, 단열재 유형, 두께, 커버리지 및 설치 품질에 따라 다릅니다. 특정 외부 표면 온도나 열 손실 값이 필요한 경우, 프로젝트 목표에 따라 구조를 검토할 수 있도록 설계 조건을 제공하십시오.
BSTFLEX는 프로토타입, 소규모 프로젝트 수량 및 반복적인 OEM 공급을 지원합니다. 커버는 엔지니어링 도면, 현장 측정값, 판지 또는 직물 템플릿, 사진 또는 승인된 물리적 샘플을 기반으로 제작할 수 있습니다. 반복 프로그램을 위해 부품 번호, 섹션 라벨, 고객 식별 및 포장 요구 사항을 포함할 수 있습니다.
교체 작업의 경우, 이전 커버를 교체하는 이유를 설명하십시오. 직접 복사하는 것만으로는 잘못된 간격, 접근할 수 없는 잠금 장치, 오염, 과도한 무게 또는 부적절한 단열 경계로 인한 문제를 해결하지 못할 수 있습니다. 설치된 커버와 제거된 커버의 사진은 필요한 설계 변경 사항을 식별하는 데 도움이 됩니다.
일반적으로 커버는 전기 모터보다는 펌프 케이싱과 승인된 고온 부위를 중심으로 설계됩니다. 장비 제조업체가 다른 방식을 승인하지 않는 한, 모터 환기구, 베어링, 커플링, 씰 및 가동 부품은 가려지지 않아야 합니다.
외부 형상, 연결 위치 및 필요한 접근 지점이 충분히 유사한 경우에만 가능합니다. 확실한 장착을 위해 각 펌프 모델이나 치수 그룹별로 별도 검토가 필요합니다.
네. 플랜지는 메인 커버에 통합하거나 별도의 탈부착식 플랜지 커버로 단열할 수 있습니다. 한쪽 연결부만 유지보수가 필요한 경우 별도의 섹션으로 구성하는 것이 보통 더 편리합니다.
실외용 제품은 적합한 외부 원단, 보호된 이음새 및 배수 고려 사항을 갖추어 제작 가능합니다. 내후성은 원단 코팅뿐만 아니라 전체적인 설계에 따라 달라지므로 방향과 물 유입 지점을 검토해야 합니다.
단열재는 열 전달을 늦출 뿐 열을 생성하지는 않습니다. 결빙 조건이 발생할 수 있는 곳에서는 탈부착식 단열 커버 외에도 올바르게 설계된 히트 트레이싱이나 다른 능동적 열원이 필요할 수 있습니다.
네. 손상되지 않은 샘플이나 손상된 부위가 명확히 표시된 샘플을 보내주십시오. 오래된 커버는 사용 중에 늘어나거나 줄어들거나 변형되었을 수 있으므로 치수 확인을 권장합니다.
펌프 도면, 장비 모델, 작동 온도, 수량 및 사진을 BSTFLEX로 보내주십시오. 제조 사양을 확정하기 전에 단열 경계, 섹션 레이아웃, 재질, 고정 방식 및 유지보수 접근성을 검토하겠습니다.
