BSTFLEX 탈착식 파이프 단열 재킷은 단열 및 정기적인 접근이 필요한 직선형 산업용 파이프 구간에 맞게 맞춤 제작됩니다. 모듈식으로 재사용 가능한 이 제품은 파이프 직경, 단열 길이, 작동 온도, 열 추적 및 설치 공간을 고려하여 제작할 수 있으며, 재질과 마감재는 실제 사용 환경에 맞춰 선택됩니다.
주문 (moq):
1탈부착형 파이프 단열 재킷은 접근이 필요한 산업용 파이프 섹션을 위해 제작된 유연하고 재사용 가능한 보온 커버입니다. 이는 검사, 용접, 히트 트레이싱 작업 또는 정기 유지보수 후 기존 단열재를 재설치해야 하는 번거로움을 대신할 수 있는 대안을 제공합니다.
BSTFLEX는 파이프 직경, 필요한 단열 길이, 작동 온도, 주변 환경 및 가용 설치 공간에 따라 각 재킷을 제조합니다. 긴 파이프 라인은 번호가 매겨진 모듈식 섹션으로 나눌 수 있어 유지보수 담당자가 작업에 필요한 섹션만 제거할 수 있습니다.
이 제품 페이지는 직선 배관용 탈부착형 단열재를 다룹니다. 플랜지, 펌프, 밸브, 엘보우, 티 및 리듀서는 모양과 서비스 요구 사항이 다르므로 전용 맞춤형 커버로 단열하는 것이 더 좋습니다. 이러한 제품을 별도로 관리하면 더 정확한 패턴을 얻을 수 있고 교체 주문이 더 쉬워집니다.
일반적인 설치 위치로는 영구 단열재 사이의 노출된 파이프 섹션, 검사 지점, 용접 부위, 히트 트레이싱 연결부, 계기 접근 구역 및 정기적으로 제거되는 짧은 파이프 스풀 등이 있습니다. 재킷은 인접한 단열재와 겹쳐서 열린 틈을 줄이는 동시에 명확한 제거 라인을 유지할 수 있습니다.

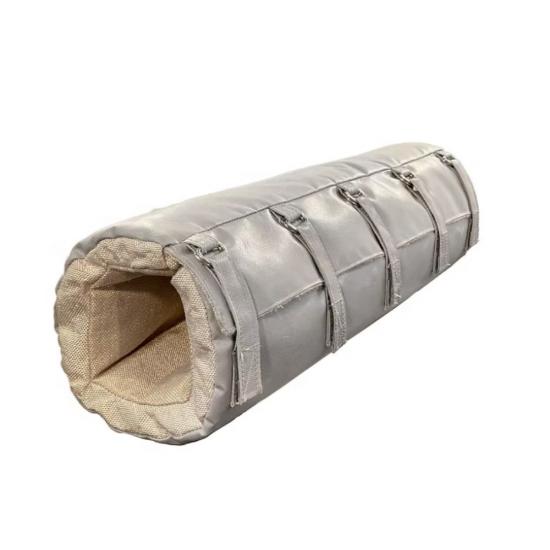

종방향 잠금 장치가 있는 일체형 랩어라운드 섹션입니다. 이 구조는 재킷을 열고 주변 장비의 간섭 없이 들어 올릴 수 있는 특정 파이프 길이에 적합합니다.

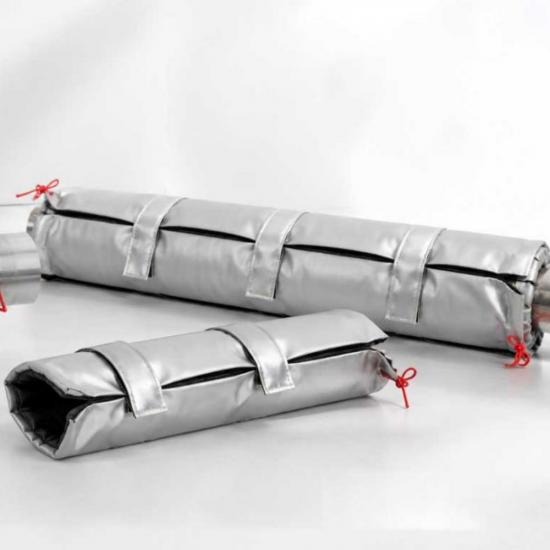

더 긴 라인은 관리 가능한 섹션으로 나눌 수 있습니다. 각 섹션에는 라인 번호, 위치 및 설치 순서를 보여주는 영구 식별 라벨을 부착할 수 있습니다. 끝부분이 겹치도록 설계되어 인접한 재킷 사이의 틈을 줄이는 데 도움이 됩니다.
주기적인 접근이 필요한 용접부, 검사 지점 또는 테스트 위치 위에 짧은 탈부착형 재킷을 설치할 수 있습니다. 접근용 재킷을 제거하는 동안 주변의 영구 단열재는 그대로 유지됩니다.
재킷은 승인된 히트 트레이싱 케이블, 증기 트레이싱 라인 및 연결 박스 주위에 맞춰 패턴을 만들 수 있습니다. 히트 트레이싱은 별도의 엔지니어링 시스템입니다. 재킷 제작을 확정하기 전에 위치, 온도 등급 및 유지보수 접근 요구 사항을 제공해야 합니다.
옥외용 디자인은 내후성 외부 원단, 보호된 이음새 및 물 유입을 방지하는 설치 디테일을 사용할 수 있습니다. 방향이 중요합니다. 물이 단열재 내부에 고이지 않도록 잠금 장치, 겹침 부위 및 이음새를 배치해야 합니다.
| 구성 요소 | 일반적인 재질 옵션 | 선택 요인 |
|---|---|---|
| 외부 재킷 | 실리콘 코팅 유리섬유, PTFE 코팅 유리섬유,알루미늄 코팅 유리섬유 또는 기타 코팅된 고온용 원단 | 날씨, 오일, 습기, 마모, 복사열 및 세척 조건 |
| 단열 코어 | 유리섬유 니들 매트, 실리카 니들 매트, 세라믹 섬유 단열재 또는 에어로젤 기반 단열재 | 파이프 온도, 단열 목표, 허용 두께 및 무게 |
| 고온면 라이너 | 유리섬유 천, 실리카 원단, 스테인리스 스틸 포일 또는 스테인리스 스틸 메쉬 | 접촉 온도, 진동, 표면 상태 및 기계적 마모 |
| 체결 시스템 | D-링 및 스트랩, 후크 및 레이싱 와이어, 스프링, 버클 또는 기타 재사용 가능한 잠금 장치 | 온도, 접근 공간, 진동 및 제거 빈도 |
| 내부 보강재 | 퀼팅 핀, 스테인리스 스틸 메쉬, 보강된 이음매 및 국부 마모층 | 섹션 길이, 방향, 단열재 움직임 및 취급 방법 |
단일 재료의 온도를 전체 파이프 재킷의 정격으로 간주해서는 안 됩니다. 전체 구조에는 외부 직물, 단열 코어, 라이너, 재봉사, 체결 장치 및 설치 세부 사항이 포함됩니다. 모든 구성 요소는 실제 작동 온도 및 노출 온도에 대해 검토되어야 합니다.
직관형 파이프 재킷은 밸브나 펌프 커버보다 간단하지만, 최종적인 맞춤 상태는 여전히 정확한 치수에 달려 있습니다. 다음을 제공해 주십시오:
파이프에 이미 단열재가 있는 경우, 새 재킷이 베어 파이프를 덮을 것인지, 전체 단열 어셈블리를 교체할 것인지, 아니면 탈착식 외부 커버로만 사용할 것인지 명확히 하십시오. 이는 서로 다른 구조이며 서로 다른 완성 직경이 필요합니다.
종방향 잠금 장치는 설치 후에도 보이고 접근할 수 있어야 합니다. 수평 배관의 경우, 누출된 액체나 빗물이 고일 수 있는 위치에 배치해서는 안 됩니다. 수직 파이프의 경우, 섹션 겹침과 지지 방법은 재킷과 단열 코어가 아래로 미끄러지지 않도록 해야 합니다.

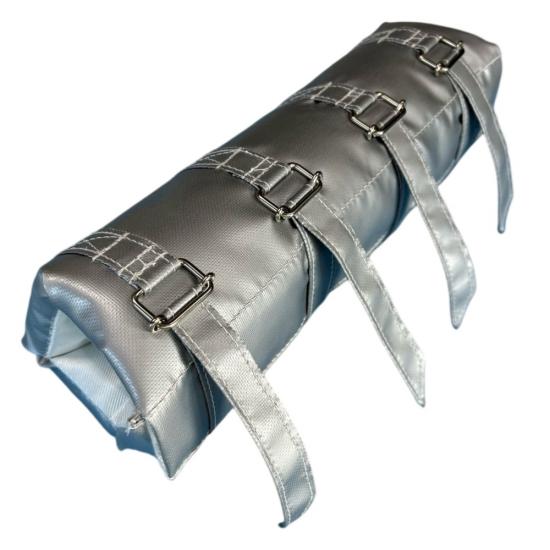

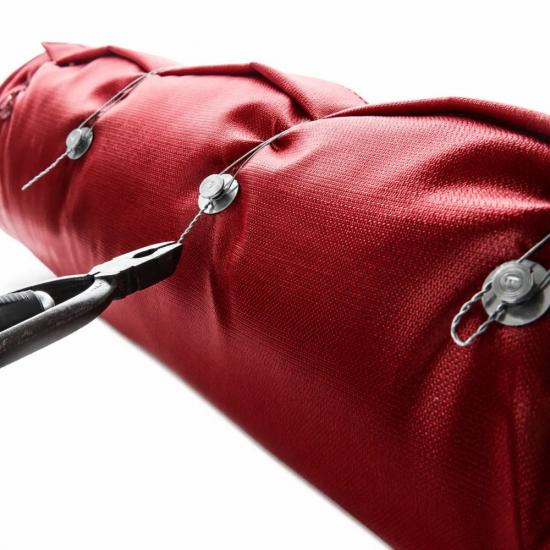

스트랩이 있는 D-링은 많은 실내 산업 응용 분야에서 조절 가능한 장력을 제공합니다. 올 메탈 잠금 장치가 필요한 곳에는 스테인리스 스틸 후크, 스프링 및 레이싱 와이어를 사용할 수 있습니다. 올바른 선택은 노출 온도, 진동, 접근 빈도 및 현장 관행에 따라 달라집니다.
| 단열 방법 | 최적 적합한 용도 | 유지보수 고려 사항 |
|---|---|---|
| 탈착식 파이프 단열 재킷 | 반복적인 접근이 필요한 산업용 파이프 구간 | 전체 구간을 제거하고 재설치 가능 |
| 단열 랩 또는 테이프 | 소형 배관, 임시 작업 또는 랩핑이 실용적인 적용 분야 | 서비스 중 제거 후 교체해야 할 수 있음 |
| 경질 또는 일반 파이프 단열재 | 접근 요건이 제한적인 영구적인 긴 파이프 라인 | 개방 시 절단하거나 재구축해야 할 수 있는 구간 |
| 금속 재킷 | 날씨 및 기계적 손상으로부터 일반 단열재 보호 | 일반적으로 별도의 경질 단열 시스템의 일부를 구성함 |
고온 파이프의 경우, 일반적으로 유지보수 접근성을 허용하면서 열 전달 및 접근 가능한 표면 온도를 줄이도록 구조를 선택합니다. 저온 배관의 경우, 결로 제어를 위해 연속적이고 올바르게 밀봉된 증기 차단 시스템이 필요합니다. 일반적인 스티치 방식의 고온 서비스 재킷을 냉각 또는 극저온 서비스용으로 자동으로 지정해서는 안 됩니다.
단열재는 열 전달을 늦추지만 열을 생성하지는 않습니다. 결빙 조건에 노출된 파이프는 단열재 외에도 적절하게 설계된 열 추적(heat-tracing) 시스템이 필요할 수 있습니다. 재킷은 추적 설계와 호환되어야 하며, 접근이 유지되어야 하는 연결 박스나 검사 지점을 덮어서는 안 됩니다.
제거 후, 재킷을 날카롭게 접거나 바닥에 끌지 말고 깨끗하고 건조한 표면에 놓으십시오. 재설치 전에 외부 커버, 라이너, 이음매, 패스너 및 단열 코어를 검사하십시오. 젖거나 압축되었거나 화학적으로 오염된 단열재는 더 이상 의도된 성능을 제공하지 못할 수 있습니다.
재킷을 재설치하기 전에 파이프 표면의 누출 및 부식 여부를 검사해야 합니다. 단열재 하부 부식(CUI)이 프로젝트의 우려 사항인 경우, 검사 일정 및 코팅 시스템은 자산 소유자 또는 자격을 갖춘 엔지니어가 결정해야 합니다.
BSTFLEX는 산업 프로젝트 및 장비 제조업체를 위해 프로토타입 재킷, 교체 구간 및 반복 생산품을 공급합니다. 재킷은 파이프 스케줄, 도면, 현장 측정, 템플릿 또는 승인된 샘플을 기반으로 제작할 수 있습니다. 옵션에는 장비 번호, 구간 라벨, 설치 방향 표시, 특수 포장 및 프로젝트별 재료 조합이 포함됩니다.
긴 배관 라인의 경우, 모든 재킷의 수량, 길이 및 식별 번호를 보여주는 구간 일람표를 제공하십시오. 이는 각 완제품을 설치 위치에 맞추고 향후 교체 주문을 간소화하는 데 도움이 됩니다.
일반적인 파이프 직경과 길이에 따라 그룹화할 수 있지만, 완제품 크기는 단열 두께, 인접 단열재, 마감재, 겹침 부위 및 현장 여유 공간도 고려해야 합니다. 프로젝트별 치수를 권장합니다.
네. 모듈식 구간을 끝부분이 겹치도록 순차적으로 설치할 수 있습니다. 번호가 매겨진 라벨은 유지보수 팀이 각 구간을 올바른 위치에 재설치하는 데 도움이 됩니다.
인접한 피팅 커버에 맞게 패턴을 만들 수 있지만, 플랜지와 엘보우는 일반적으로 자체 탈부착형 구간을 사용하는 것이 더 좋습니다. 별도의 커버는 더 정확한 핏을 제공하며 전체 파이프 재킷을 제거하지 않고도 하나의 구성 요소를 열 수 있게 해줍니다.
네, 열 추적 설계, 케이블 위치, 온도 분류 및 필요한 접근 지점이 제공된다면 가능합니다. 단열 재킷은 추적 시스템 제어 장치나 전기 보호 장치를 대체하지 않습니다.
자동으로 그렇게 되지는 않습니다. 고온 서비스 단열재와 저온 서비스 증기 제어는 서로 다른 구조적 요구 사항을 가집니다. 냉각 및 극저온 적용 분야는 결로, 증기 밀봉, 이음매 및 관통부에 대한 구체적인 검토가 필요합니다.
네. 오래된 재킷은 서비스 중에 늘어나거나 압축되거나 변경되었을 수 있으므로 원래의 파이프 직경과 필요한 설치 길이를 다시 확인해야 합니다.
파이프 직경, 단열 길이, 작동 온도, 단열 요구 사항, 수량 및 설치 사진을 BSTFLEX로 보내주십시오. 귀하의 배관 시스템을 위한 재질, 섹션 길이, 마감 방식 및 겹침 부분을 검토해 드리겠습니다.
