유압 호스 개조 보호용 랩어라운드 나일론 호스 슬리브

유압 호스는 이미 연결되어 기계를 통과해 배선되어 있으며 제자리에 고정되어 있습니다. 다음 유지보수 검토 시 추가적인 마모 방지가 필요한 구간이 확인됩니다. 관형 슬리브를 해당 어셈블리에 밀어 넣으려면 설치 시 제공되지 않는 접근 경로가 필요할 수 있습니다.

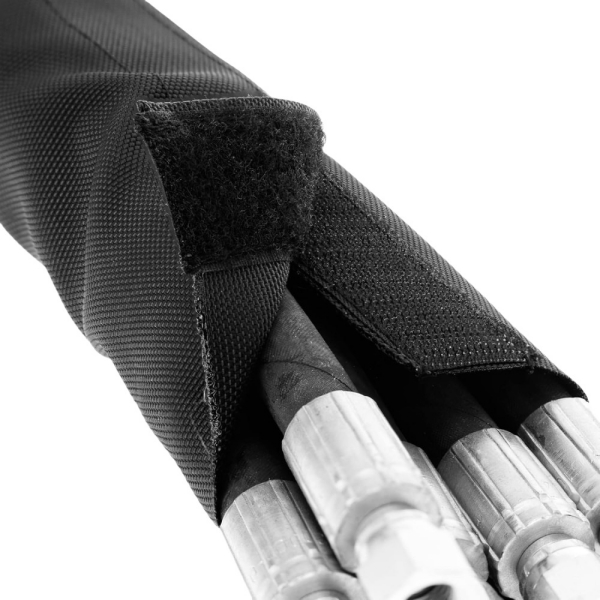

랩어라운드 나일론 호스 슬리브는 길이를 따라 열리고 접근 가능한 호스나 호스 번들 주위를 감싸 닫을 수 있는 탈착식 섬유 커버입니다.후크 앤 루프 잠금 장치를 사용하면 슬리브를 엔드 피팅 위로 통과시키지 않고도 외부 보호 기능을 추가할 수 있습니다. 개조 작업의 경우, 선택 문제는 단순히 어떤 나일론 원단을 사용할 것인가가 아닙니다. 완성된 랩이 마모 구간을 덮고, 올바르게 닫히며, 검사를 위해 접근 가능한 상태를 유지할 수 있는지 여부입니다.

BSTFLEX 방탄 나일론 호스 랩 슬리브는 나일론 원단과 후크 앤 루프 잠금 장치를 결합하여 마모 방지에 중점을 둔 호스 보호 기능을 제공합니다. 이 가이드는 기존 유압 설비에 이러한 유형의 보호 기능을 추가할 때 무엇을 명시해야 하는지 설명합니다.

랩어라운드 슬리브가 유용한 경우

호스 끝단이 연결되어 있거나, 피팅 뒤쪽의 접근이 제한되거나, 정기 유지보수 중에 보호 구간을 열어야 할 때는 랩어라운드 구조를 고려하십시오. 또한 전체 어셈블리 길이 대신 특정 구간에만 커버가 필요한 경우에도 유용합니다.

관형 나일론 호스 슬리브는 조립 중을 포함하여 적절한 끝단 접근이 가능한 곳에서 여전히 선택 가능한 옵션입니다. 실질적인 차이는 설치 경로에 있습니다. 관형 슬리브는 경로에 있는 모든 것을 통과해야 하지만, 랩어라운드 슬리브는 선택한 구간의 외부를 감싸는 방식입니다.

어떤 구조도 잘못된 호스 경로를 수정해주지는 않습니다. 커버를 추가하기 전에 인접한 호스, 브래킷, 거친 모서리 또는 지지되지 않는 구간에서 접촉이 발생하는지 확인하십시오. 손상을 유발하는 배선 및 지지 상태를 먼저 수정하십시오. 슬리브는 적절한 호스 설치를 대체하는 것이 아니라 추가적인 마모 방지 층으로 사용하십시오.

개조(Retrofit)가 작동 중인 시스템에 설치한다는 의미는 아닙니다.측정, 장착 또는 슬리브를 열기 전에 저장된 에너지 제어를 포함하여 장비 제조업체의 셧다운, 격리 및 압력 해제 절차를 따르십시오.

모호한 폭이 아닌 완성된 치수로 주문하십시오

단일 호스의 경우 실제 외경을 기록하십시오. 공칭 호스 보어 또는 대시 사이즈는 랩이 덮어야 할 외부 표면을 설명하지 않습니다. 번들의 경우, 개별 호스의 공칭 사이즈를 더하는 대신 승인된 배선 배치에서의 전체 외곽 프로필을 측정하십시오.

예를 들어, 외경이 40mm인 원형 호스의 둘레는 약 126mm입니다. 이는 기하학적 예시일 뿐, 권장 슬리브 폭이나 BSTFLEX 재고 사이즈가 아닙니다. 완성된 랩은 잠금 장치 레이아웃, 가장자리 구조 및 필요한 여유 치수도 고려해야 합니다.

다음 치수는 도면이나 견적서에 별도로 명시되어야 합니다:

랩의 펼친 폭을 닫힌 관형 슬리브의 평평한 폭처럼 사용하지 마십시오. 이들은 서로 다른 구조입니다. 제안된 설계에 대한 완성된 장착 범위를 공급업체에 확인 요청하십시오. 특히 다른 공급업체의 슬리브를 교체할 때는 더욱 그렇습니다.

잠금 장치는 보호 어셈블리의 일부입니다

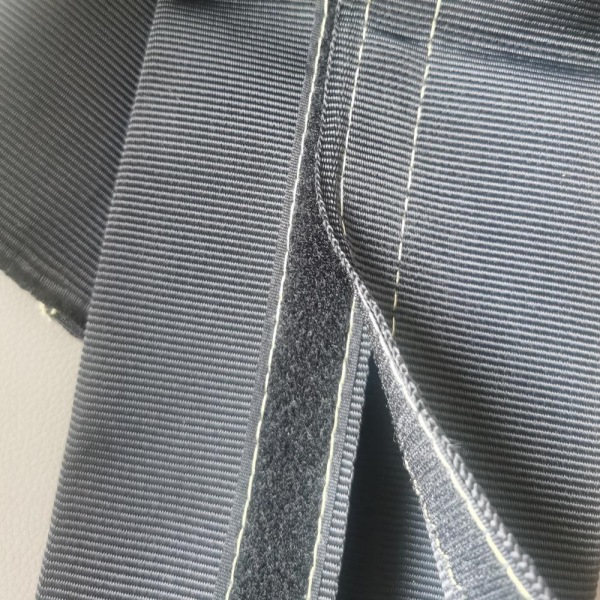

후크 앤 루프 호스 슬리브는 호스를 감싸기에 충분한 것 이상의 원단이 필요합니다. 잠금 장치의 양쪽 면은 의도된 길이를 따라 적절하게 체결되어야 합니다. 고정된 어셈블리에서 간신히 맞닿는 정도라면 승인 전에 장착 상태를 검토해야 합니다.

샘플 평가 중에는 굴곡부, 분기점 근처 및 번들 모양이 변하는 곳의 잠금 장치를 확인하십시오. 국부적인 틈, 접힘, 노출된 후크 스트립 또는 장력을 가해 당겨야 하는 구간이 있는지 살펴보십시오. 여러 호스를 더 깔끔하게 묶기 위해 과도하게 조이지 마십시오.

설치 환경이 허용하는 경우, 유지보수를 위해 접근성을 유지하면서 잠금 장치를 주요 마찰 표면에서 멀리 배치하십시오. 장비 제조업체의 안전 검사 절차를 사용하여 의도된 움직임 전반에 걸쳐 이 방향을 확인하십시오. 정지 상태에서 적절해 보이는 위치가 작동 범위 내내 안전하지 않을 수 있습니다.

체결 표면에 이물질이 없도록 유지하고 랩을 열 때마다 검사하십시오. 눈으로 보기에 닫혀 있는 모든 구간이 적절하게 체결되었다고 가정하지 마십시오. 잠금 장치가 더 이상 의도대로 고정되지 않으면 외부 타이를 추가하여 수리하는 대신 오염, 마모 및 사이즈 문제를 조사하십시오.

배선을 변경하지 않고 호스 번들 보호하기

여러 호스가 동일하게 움직이지 않으면서 경로를 공유할 수 있습니다. 하나의 공통 슬리브를 지정하기 전에 담당 엔지니어에게 제안된 그룹화가 해당 호스의 움직임, 온도 및 서비스 요구사항에 적합한지 확인받으십시오.

공통 외부 랩은 내부의 모든 호스 사이에 보호 층을 배치하지 않습니다. 번들 내 호스 간 접촉이 마모의 원인이라면, 배선 검토의 일환으로 내부 분리 또는 개별 보호 조치를 취하십시오.

불규칙한 번들의 경우 단면 스케치와 설치 사진을 보내십시오. 분기점과 기존 클램프의 위치를 표시하십시오. 번들이 분리되거나 크기가 크게 변하는 곳에서는 하나의 연속적인 랩을 경로의 모든 부분에 맞추려 하지 말고 별도의 슬리브 구간을 평가하십시오.

A 탈착식 유압 호스 슬리브는 보호 대상 조립품에 대한 접근성을 유지해야 합니다. 어디에서 열 수 있는지, 어떤 표시가 계속 보여야 하는지, 유지보수 기술자가 점검 후 잠금 장치를 올바르게 다시 체결할 수 있는지 결정하십시오.

최초 설치 샘플에서 확인해야 할 사항

작업대의 직선 샘플 호스가 아닌, 실제 조립품에서 랩을 평가하십시오. 시험에는 의도된 클램프 위치, 제한된 공간, 굴곡 및 서비스 접근성이 포함되어야 합니다.

장착 전: 장비 제조업체의 절차에 따라 호스를 검사하고 허용할 수 없는 마모, 누출 또는 배선 결함을 수정하십시오. 손상된 호스를 숨기기 위해 새 커버를 사용해서는 안 됩니다.

랩 설치 후: 커버리지, 잠금 장치 체결 상태, 간격 및 접근성을 확인하십시오. 슬리브가 더 좁은 굴곡을 강요하거나, 피팅을 당기거나, 클램프를 방해하거나, 다른 움직이는 부품을 가로막지 않는지 확인하십시오. 합의된 끝단 고정 방식만 사용하십시오. 랩은 구조적인 호스 지지대나 인양용 스트랩이 아닙니다.

승인된 시험 후: 이동, 잠금 장치 열림 및 집중 마모 여부를 검사하십시오. 접촉이 발생하는 위치와 보호 영역이 계속 덮여 있는지 기록하십시오. 보편적인 슬리브 교체 주기를 가정하기보다는 적용 분야의 위험 및 유지보수 요구 사항에 따라 검사 주기를 선택하십시오.

나일론 구조 및 한계 정의

명칭 방탄 나일론 호스 랩은 그 자체로 원사 크기, 원단 무게, 코팅, 실, 잠금 장치 성능 또는 사용 온도를 정의하지 않습니다. 반복 주문 시에는 제품명에만 의존하지 말고 구조와 완성된 치수를 합의하십시오.

샘플을 비교할 때는 관련 마모 정보를 요청하고 유연성, 가장자리 마감 및 잠금 장치 부착 상태를 검토하십시오. 방법, 하중, 접촉면 및 종점이 비교 가능한 경우에만 시험 결과를 비교하십시오. 한 원단이나 완성된 슬리브의 결과를 다른 구조에 적용해서는 안 됩니다.

예상 온도와 유압유, 세척제 또는 실외 날씨와의 접촉 여부를 명시하십시오. 코팅, 바느질 및 패스너를 포함하여 완성된 조립품에 대한 적합성을 확인해야 합니다. 나일론 마모 방지 랩은 단순히 유압 호스에 사용된다는 이유만으로 방화 슬리브로 취급되어서는 안 됩니다.

마찬가지로, 마모 방지는 유압 파열 억제나 핀홀 누출 방지와는 다릅니다. 이러한 기능은 보호 시스템에 대한 적용 분야별 증거가 필요합니다. 방탄 나일론이라는 용어가 인원 방탄 보호를 증명하는 것은 아니며, 랩은 누출되는 라인에 대한 압력 등급 수리용이 아닙니다.

승인된 샘플을 반복 가능한 OEM 사양으로 전환

성공적인 개조 샘플은 반복 공급을 위한 출발점입니다. 완성된 폭, 유효 폐쇄 크기, 잠금 장치 배열, 보호 길이, 가장자리 마감 및 합의된 식별 정보를 기록하십시오. 해당 세부 정보를 승인된 도면이나 참조 샘플과 함께 보관하십시오.

차량 유지보수나 장비 생산의 경우, 부품 번호나 기타 합의된 식별자로 필요한 구성을 구분하십시오. 자재를 현장 절단용으로 공급할지 완성된 길이로 공급할지 명시하고, 절단 및 가장자리 마감 방법을 확인하십시오. 선택한 구조에 대해 색상, 표시, 포장, 최소 주문 수량 및 리드 타임을 합의해야 합니다.

BSTFLEX는 OEM 및 맞춤형 제조 서비스를 통해 적용 분야 검토 및 샘플 개발을 지원합니다. 맞춤형 나일론 호스 랩 문의 시, 실제 조립품에 대해 제안을 평가할 수 있도록 필요한 커버 치수와 설치 조건을 모두 제공하십시오.

구매자가 개조용 나일론 호스 랩에 대해 자주 묻는 질문

호스를 분리하지 않고 슬리브를 설치할 수 있습니까?

랩어라운드 디자인은 피팅을 통과하지 않고도 접근 가능한 호스 섹션 주위에 배치할 수 있습니다. 여전히 원단을 배치하고 잠금 장치를 체결할 충분한 공간이 있어야 합니다. 격리 및 압력 해제 요구 사항은 변경되지 않습니다.

더 큰 랩이 항상 더 나은 핏을 제공합니까?

아니요. 공급업체가 권장하는 폐쇄 크기 범위 내에서 선택하십시오. 너무 큰 랩은 과도한 자재를 남길 수 있고, 너무 작은 랩은 지정된 잠금 장치 체결을 방해할 수 있습니다. 실제 호스나 번들에서 핏을 확인하십시오.

점검 후 랩을 열고 재사용할 수 있습니까?

후크 앤 루프 구조는 재개방이 가능합니다. 원단, 가장자리, 바느질 및 잠금 장치가 적합하고 승인된 핏을 복원할 수 있는 경우에만 서비스에 복귀시키십시오. 재사용 가능성이 무제한의 서비스 수명을 보장하는 것은 아닙니다.

랩어라운드 나일론 호스 슬리브 견적 요청

BSTFLEX 방탄 나일론 호스 랩 슬리브에 대한 문의는 호스 외경 또는 번들 프로필, 커버 길이, 배선 사진, 마모 위치, 사용 온도 및 예상 유체 노출 정보를 보내주십시오. 샘플 수량, 생산 수량, 표시, 포장 및 배송 요구 사항을 포함하십시오.

도면이나 설치 요구 사항을 가지고 BSTFLEX에 문의하십시오. 한 장비 내에서 서로 다른 보호 요구 사항이 포함된 적용 분야의 경우, 유압 호스 보호 선택 페이지를 사용하여 관련 제품 구조를 비교하십시오.
