탄소 섬유 브레이드 슬리브 치수 선정 및 설치 가이드

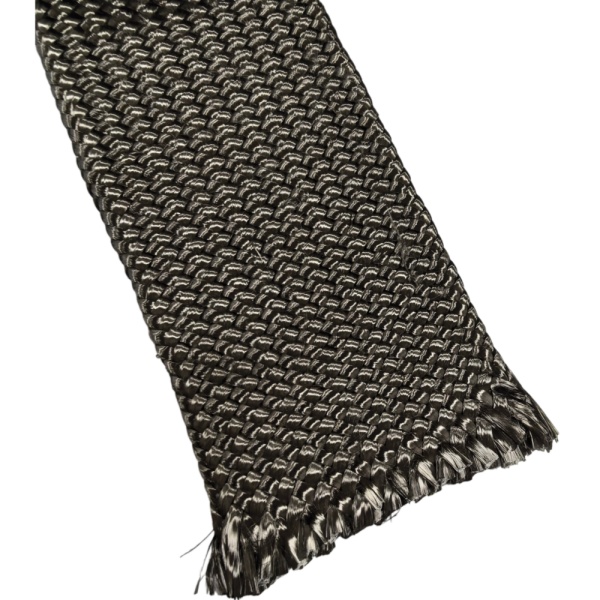

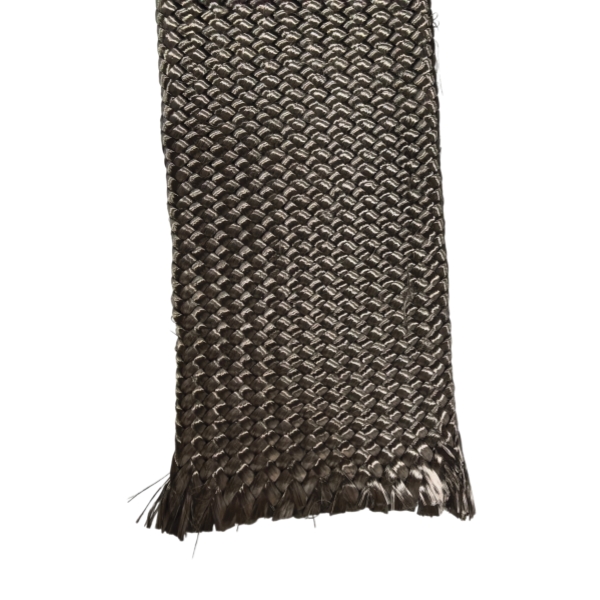

브레이드 슬리브는 고정된 직경을 가지고 있지 않습니다. 끝부분을 서로 밀면 튜브가 넓어지고, 당기면 좁아집니다. 이때 동시에 길이도 변합니다. 따라서 맨드릴의 가장 넓은 부분을 쉽게 통과하는 슬리브라도 실제 절단 길이보다 더 짧은 부분을 덮을 수 있습니다.

부품 도면에서 시작하여 해당 브레이드의 직경 범위와 비교하십시오. BSTFLEX는 다음 페이지에 3K, 6K, 12K 및 24K 옵션을 나열하고 있습니다.탄소 섬유 브레이드 슬리브 제품 페이지. 해당 범위는 적합성 시험을 위한 시작점일 뿐, 모든 슬리브가 동일한 커버리지, 각도 또는 팽창 거동을 보인다는 보장은 아닙니다.

슬리브가 덮어야 할 경로 측정

직선 튜브의 경우, 외경과 보강할 길이를 기록하십시오. 테이퍼진 부품의 경우, 가장 작은 외경과 가장 큰 외경, 그리고 변화가 발생하는 지점을 기록하십시오. 설치 중 슬리브가 통과해야 하는 칼라, 본딩 인서트, 숄더 또는 피팅과 같은 국부적인 형상의 치수를 추가하십시오. 슬리브가 작업 구간에는 맞더라도 최종 위치에 도달하기 전에 더 큰 형상에 걸릴 수 있습니다.

또한 브레이드가 베어 맨드릴, 폼 코어, 기존 복합재 플라이 또는 부분적으로 제작된 라미네이트 위에 설치될지 여부를 명시하십시오. 이러한 표면은 외경이 다를 수 있습니다. 여러 브레이드 층을 계획할 때는 첫 번째 맨드릴 치수에서 모든 층을 주문하지 말고, 각 연속 층에 대해 설치된 직경을 확인하십시오.

카탈로그 범위를 사용하여 모델 후보 선정

가장 좁은 설치 직경과 가장 넓은 설치 직경을 모두 후보 모델의 게시된 범위와 대조하십시오. 어느 한계치에 가까운 부품은 물리적 시험이 필요합니다. 슬리브가 늘어나서 맞을 수는 있지만 눈에 띄게 벌어지거나 다른 절단 길이가 필요할 수 있습니다. 최종 선택은 필요한 원사 커버리지, 섬유 방향 및 라미네이트 설계에 따라서도 달라집니다.

이 네 가지 예시는 추가 모델이 포함된 게시된 BSTFLEX 표에서 가져온 것입니다. 생산 사양에 항목을 사용하기 전에 현재 값, 공차 및 가용성을 확인하십시오.

'3K', '6K' 및 '12K' 라벨은 탄소 토우 필라멘트 수를 나타냅니다. 이것만으로는 설치된 직경이나 완성된 강도를 지정하지 않습니다. 옵션을 비교할 때는 스핀들 수와 공칭 선밀도를 포함한 전체 모델 항목을 사용하십시오.

장착 후 길이 확인

완성된 부품 길이만으로 모든 생산 제품을 절단하지 마십시오. 실제 맨드릴에 시험 길이를 밀어 넣고, 브레이드가 고르지 않게 당겨지지 않도록 자리를 잡은 다음, 보강이 시작되고 끝날 위치를 표시하십시오. 해당 표시 사이에서 사용된 슬리브 길이를 측정하십시오. 이 시험은 실제 직경과 형상으로 인해 발생하는 길이 변화를 포착합니다.

테이퍼진 부품의 경우, 양쪽 끝과 전환 구간을 따라 커버리지를 검사하십시오. 직경의 큰 국부적 변화는 브레이드 각도와 원사 사이의 간격을 변경할 수 있습니다. 한 구간에서 커버리지가 너무 넓으면, 추가적인 장력이 문제를 해결할 것이라고 가정하지 말고 다른 공칭 범위나 다른 구조를 테스트하십시오. 승인된 장착 방법과 측정된 절단 길이를 반복 주문을 위해 저장하십시오.

첫 번째 샘플을 위한 설치 참고 사항

1. 선택한 복합재 공정에 따라 맨드릴이나 코어를 준비하고 날카로운 모서리가 건조 섬유에 걸리지 않는지 확인하십시오.
2. 슬리브를 점진적으로 열고 느슨한 원사가 피팅에 끌리지 않도록 부품 위로 공급하십시오.
3. 브레이드를 최종 위치로 이동시킨 다음, 여분의 길이를 분배하고 함침 전에 섬유 커버리지를 확인하십시오.
4. 슬리브가 장착된 후에만 절단 위치를 표시하십시오. 생산 과정에서 끝부분이 풀리지 않도록 절단 방법과 취급 여유를 합의하십시오.
5. 설치된 직경, 장착된 길이, 가시적인 각도를 기록하고 승인된 샘플의 사진을 찍어두십시오.

이 단계들은 적합성 확인일 뿐, 수지 공급업체의 가공 지침이나 완성된 라미네이트의 기계적 검증을 대체할 수 없습니다.

치수 선정 문의 시 포함할 내용

최소 및 최대 설치 외경, 완성된 커버리지 길이, 전환부와 피팅이 표시된 도면, 플라이 수, 의도된 수지와 공정, 목표 원사 크기 및 연간 수량을 보내주십시오. 기존 슬리브를 교체하는 경우, 짧은 샘플과 부품에 장착된 사진을 포함하십시오. 그러면 BSTFLEX가 현재 모델 범위설치 방법과 함께 어떤 샘플을 시험해 볼지 알려주세요.
