더블 벌브 올챙이 개스킷 테이프: 설계, 맞춤 및 소재 선택

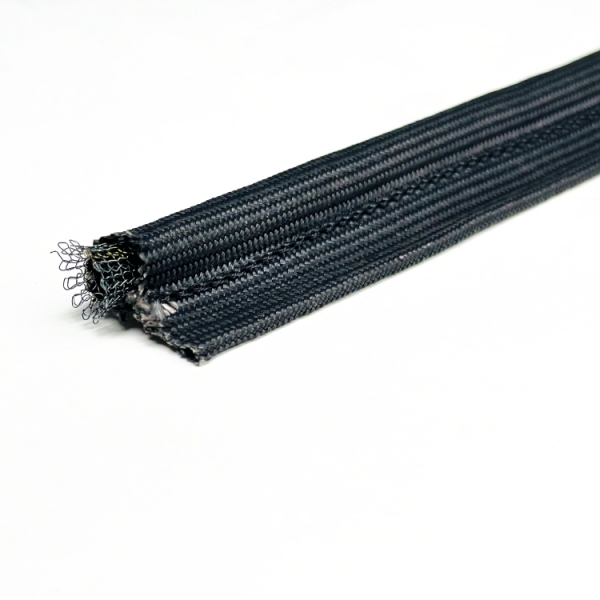

A 이중 벌브 올챙이 가스켓 테이프는 평평한 직물 웹으로 연결된 두 개의 압축 가능한 밀봉 벌브를 가지고 있습니다. 두 개의 벌브는 하나의 프로파일 내에서 별도의 접촉 위치를 제공하며, 연결 섹션은 간격을 설정하고 장비 설계가 허용하는 경우 장착 영역을 제공할 수 있습니다.

이 구조는 산업용 도어나 패널에 두 개의 명확한 밀봉 트랙이 필요할 때 고려할 가치가 있습니다. 이는 단순히 표준 올챙이 씰의 더 두꺼운 버전이 아니며, 두 번째 벌브를 추가한다고 해서 모든 조인트가 자동으로 개선되는 것은 아닙니다. 두 벌브 모두 적절한 접촉 표면, 올바른 설치 높이 및 충분한 닫힘 하중이 필요합니다.

OEM 및 교체 프로젝트의 경우 조인트 단면부터 시작하십시오. 접촉 위치가 설정되면 실제 설치 상황에 맞춰 커버 직물, 내부 코어 및 고정 세부 사항을 선택할 수 있습니다.

이중 벌브, 단일 벌브 및 이중 테일: 단면 읽기

“이중 벌브(double bulb)”라는 단어는 직물 층이나 장착 테일의 수가 아니라 밀봉 벌브의 수를 설명합니다. 이 구분은 치수나 재료를 논의하기 전에 도면에 명확히 표시되어야 합니다.

이중 테일 프로파일은 두 번째 벌브를 제공하지 않습니다. 마찬가지로, 하나의 코어 주위에 있는 두 겹의 직물도 여전히 단일 벌브 가스켓을 형성합니다. 제품 이름에만 의존하지 말고 단면 스케치로 모양을 지정하십시오.

이중 벌브 프로파일은 언제 의미가 있을까요?

가장 명확한 출발점은 이미 두 개의 벌브를 지정하고 있는 기존 장비 도면입니다. 엔지니어링 검토를 통해 변경 사항이 뒷받침되지 않는 한, 교체 시에는 필요한 접촉 위치와 장착 형상을 유지해야 합니다.

새로운 설계의 경우, 프레임이 두 개의 지지 밀봉 트랙을 제공하고 설계자가 하나의 연결된 프로파일로 상대적 위치를 정의하고자 할 때 이중 벌브 올챙이 씰을 고려할 수 있습니다. 연결 웹은 벌브 간의 관계를 설정하지만, 유지 시스템은 여전히 어셈블리가 이동하지 않도록 방지해야 합니다.

사용 가능한 폭과 닫힌 간격을 확인하십시오. 결합 표면 너머에 위치한 두 번째 벌브는 의도된 접촉에 기여할 수 없습니다. 마찬가지로, 지지되지 않는 가장자리에 놓인 벌브는 연속적인 표면에 안착된 벌브와 다르게 변형될 수 있습니다.

두 번째 벌브는 뒤틀린 프레임, 부적절한 래치 또는 손상된 밀봉 표면을 수정하는 것을 대신할 수 없습니다. 더 크거나 복잡한 가스켓을 선택하기 전에 해당 상태를 해결하십시오.

도면에는 두 개의 벌브 직경 이상의 정보가 필요합니다

이중 벌브 사양은 압축되지 않은 프로파일과 닫힌 조인트와의 관계를 보여주어야 합니다. 다음 치수는 실용적인 출발점을 제공합니다.

중심 간 간격은 순수 웹 폭과 동일하지 않습니다. 마운팅 공간이 제한적인 경우 두 가지를 모두 표시하십시오. 마모된 교체용 샘플의 경우 장비도 함께 측정하십시오. 영구 압축 변형으로 인해 원래의 벌브 높이가 가려질 수 있습니다.

두 접촉 위치 모두에서 압축 상태 확인

평평해 보이는 도어라 하더라도 두 벌브 위치에서 서로 다른 간격이 발생할 수 있습니다. 한쪽 벌브가 다른 쪽보다 먼저 프레임에 닿을 수 있습니다. 두 번째 벌브가 접촉하기 전에 첫 번째 벌브가 과도하게 압축되는 경우, 재질만 변경해서는 문제가 해결되지 않을 수 있습니다.

두 위치를 개별적으로 평가한 후 전체 조립품을 함께 평가하십시오. 자유 벌브 높이, 설치 높이 및 사용 가능한 체결 하중을 기록하십시오. 벌브의 치수나 코어가 서로 다른 경우 해당 차이점을 명확하게 명시하십시오.

도어는 맞물린 모든 밀봉 부위를 압축하는 데 필요한 하중을 제공해야 합니다. 더블 벌브 프로파일이 이전의 싱글 벌브 가스켓만큼 쉽게 닫힐 것이라거나, 필요한 하중이 정확히 두 배가 될 것이라고 단정하지 마십시오. 결과는 전체 프로파일 및 설치 형상에 따라 달라집니다.

새로운 설계를 진행할 때는 짧고 고정되지 않은 샘플을 쥐어짜서 압축 상태를 판단하는 것보다 시범 조립을 해보는 것이 더 유용합니다. 의도한 고정 방식을 적용하고 직선 구간뿐만 아니라 모서리 주변의 접촉 상태도 확인하십시오.

맞춤 개발을 위한 재질 및 코어 옵션

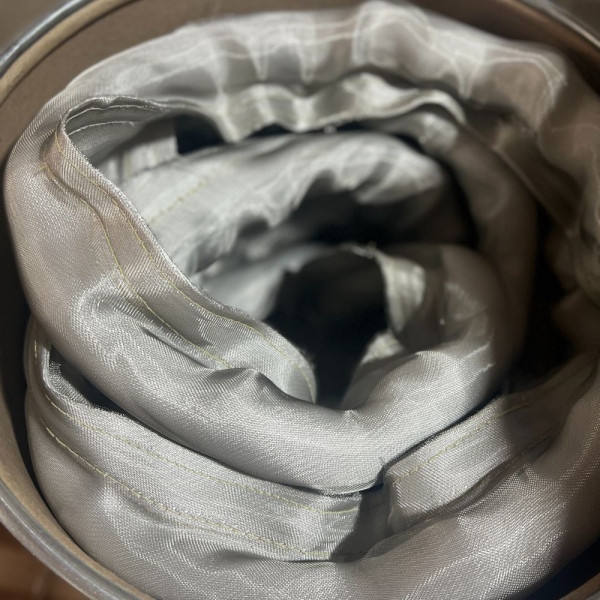

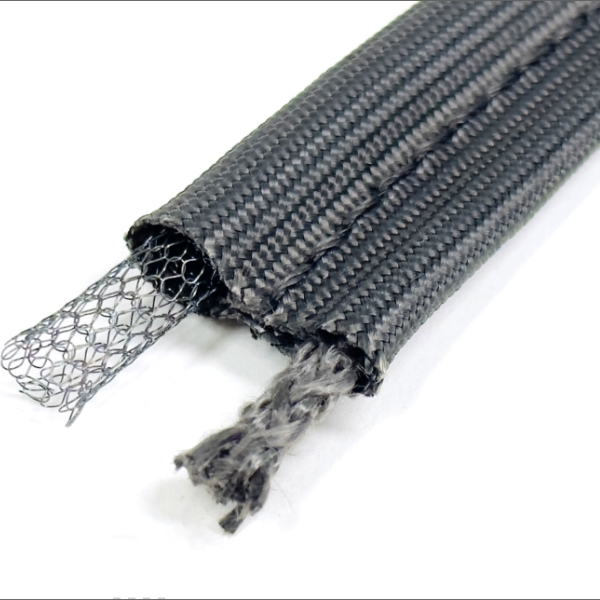

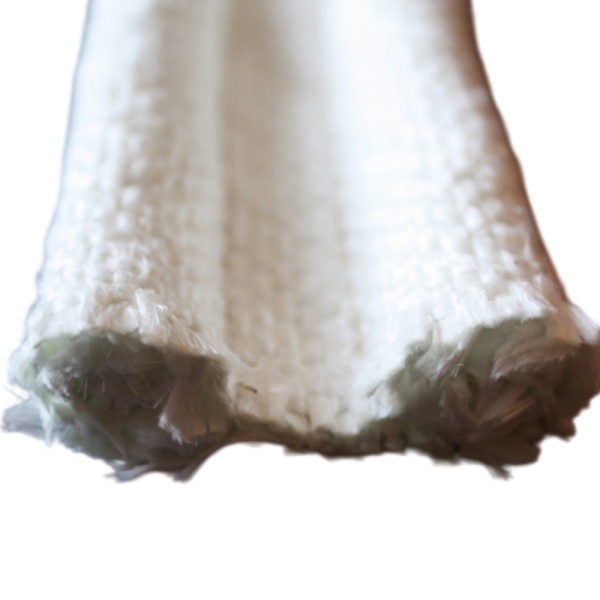

더블 벌브 형상이 한 가지 재질만을 규정하지는 않습니다. 파이버글라스 더블 벌브 올챙이형 가스켓은 파이버글라스 직물 커버를 사용하지만, 내부 구조는 여전히 정의되어야 합니다. 화이버 코어, 보강 메쉬 코어 및 중공 금속 코어는 서로 다른 설계 시작점을 제공합니다.

다음 BSTFLEX 제품들은 기존의 재질 및 코어 참조 기준을 제공합니다. 이는 표준 더블 벌브 버전으로 제시되는 것이 아니며, 완성된 2-벌브 프로파일은 별도로 명시되어야 합니다.

코어 밀도, 와이어 구조 및 커버 장력은 압축 반응을 변화시킬 수 있습니다. 재료 이름만으로는 어떤 완성된 가스켓이 더 부드러운지 또는 더 내구성이 있는지 판단할 수 없습니다. 제안된 조립품을 동일한 장비 요구 사항과 비교하십시오.

완전한 가스켓에 대한 온도 사양도 명시해야 합니다. 커버, 코어, 스티칭 및 모든 코팅 또는 부착 재료를 검토해야 합니다. 두 개의 벌브가 온도 등급을 두 배로 높여주지는 않으며, 더 내열성이 강한 코어가 외부 커버의 한계를 제거하지는 않습니다.

산업용 애플리케이션: 조인트에 프로파일 맞추기

산업용 오븐 도어

배치, 경화 또는 건조 오븐의 경우, 도어 설계가 두 개의 적절한 접촉 트랙을 제공할 때 이중 벌브 프로파일을 고려하십시오. 벌브 치수를 선택하기 전에 래치 용량, 힌지 측면 움직임 및 유지 공간을 검토하십시오. 목표는 단순히 개구부 주변에 더 많은 가스켓 재료를 두는 것이 아니라 양쪽 트랙에서 제어된 접촉을 이루는 것입니다.

용광로 액세스 도어 및 가열 패널

용광로 액세스 개구부의 경우, 모든 가스켓 구성 요소에 챔버 온도를 할당하기보다는 씰 위치에서의 온도와 노출 정도를 확인하십시오. 도면에서 두 개의 벌브를 요구하는 경우, 커버 및 코어 선택을 프레임 형상 및 개폐 빈도와 함께 검토해야 합니다.

덕트 액세스 커버 및 열 인클로저

탈착식 커버의 경우, 사용 가능한 클램핑 하중을 설정하고 양쪽 씰링 트랙이 지지되는지 확인하십시오. 또한 압력 차이와 허용 누설량을 정의하십시오. 이중 벌브 직물 가스켓이 자동으로 가스 밀폐형이거나 압력 용기 가스켓 또는 독립적으로 모니터링되는 이중 씰 시스템인 것은 아닙니다.

코너와 유지 장치에는 자체적인 세부 사항이 필요합니다

두 개의 평행한 벌브 경로는 코너 주변에서 서로 다른 내부 및 외부 길이를 따릅니다. 직선 테스트 섹션에 맞는 프로파일은 전체 도어 주위에 형성될 때 뭉치거나 늘어나거나 간격이 변할 수 있습니다.

도면에 코너 반경과 접합 위치를 포함하십시오. 제작된 프레임을 제안하는 경우, 벌브와 연결 웹이 각 코너를 통해 어떻게 이어지는지 정의하십시오. 코너 구조를 설치 시의 가정에 맡기지 마십시오.

유지 하드웨어는 벌브를 의도치 않게 짓누르거나 움직임을 방해하지 않으면서 지정된 장착 영역을 고정해야 합니다. 반복적인 개폐 중에 직물을 손상시킬 수 있는 날카로운 모서리와 미끄럼 접촉이 있는지 확인하십시오.

시험 설치 후, 양쪽 접촉 트랙과 연결 웹을 검사하십시오. 눈에 띄게 평평해진 벌브가 전체 둘레가 필요한 씰링 성능을 충족한다는 것을 증명하지는 않습니다.

맞춤형 이중 벌브 올챙이 가스켓 주문

BSTFLEX는 다음을 통해 도면 기반 및 샘플 기반 가스켓 개발을 지원합니다. 맞춤형 올챙이 가스켓 제조 서비스. 이중 벌브 프로젝트의 경우, 설치된 위치에서 프로파일을 검토할 수 있도록 단면도와 결합 조인트를 함께 보내주십시오.

견적 요청 시: 양쪽 벌브 치수, 중심 간격, 웹 너비 및 두께, 전체 길이, 코너 세부 사항, 장착 방법 및 수량을 포함하십시오. 연속 온도, 피크 온도 및 지속 시간, 공정 노출, 닫힌 간격 및 사용 가능한 닫힘 하중 정보를 추가하십시오.

샘플 승인 시: 생산 전에 치수 공차, 맞춤 확인, 압축 요구 사항 및 대표적인 작동 테스트에 동의하십시오. 원래 재료를 알 수 없는 경우, 추정된 사양으로 대체하지 말고 알 수 없음으로 식별하십시오.

이중 벌브 올챙이 가스켓 테이프에 대한 질문

이중 벌브 올챙이 가스켓은 이중 테일 가스켓과 동일합니까?

아니요. 이중 벌브 프로파일에는 두 개의 씰링 벌브가 있습니다. 이중 테일 프로파일에는 한쪽 벌브와 양쪽에 장착 테일이 있습니다. 이러한 차이는 단면도에 표시되어야 합니다.

이중 벌브 가스켓이 단일 벌브 가스켓을 대체할 수 있습니까?

조인트를 확인한 후에만 가능합니다. 추가 벌브에는 지지되는 결합 표면, 충분한 공간 및 호환되는 닫힘 하중이 필요합니다. 자동으로 직접 교체할 수 있는 것은 아닙니다.

“가스켓 테이프”는 제품이 접착식이라는 의미입니까?

아니요. 이름이 접착식 뒷면을 의미하지는 않습니다. 고정 방법을 별도로 명시하십시오. 위치 지정을 위해 사용되는 모든 접착제는 노출 및 의도된 역할에 대해 평가되어야 합니다.

두 번째 벌브가 더 낮은 누설을 보장합니까?

아니요. 두 벌브 모두 의도된 접촉을 형성해야 하며, 커버, 조인트, 코너 및 유지 장치가 애플리케이션에 적합해야 합니다. 벌브 개수만으로 판단하지 말고 합의된 장비 테스트를 통해 성능을 검증하십시오.

BSTFLEX와 이중 벌브 프로파일 상담하기

다음에서 BSTFLEX 올챙이 가스켓 및 올챙이 씰 제품군을 탐색하여 재료 옵션을 확인한 다음, 제안된 이중 벌브 형상을 제출하여 검토를 받으십시오.

맞춤형 이중 벌브 올챙이 가스켓 견적을 요청하십시오.사양 검토를 시작하려면 단면도, 장비 간격 측정값, 작동 조건 및 필요한 수량을 보내주십시오.
