비금속 신축 이음은 산업용 덕트 및 가스 처리 시스템에서 열팽창, 진동, 오프셋 및 다방향 움직임을 수용하기 위해 사용되는 유연한 연결 장치입니다. 주요 유연 요소로 성형된 금속 벨로우즈에 의존하는 대신, 작동 환경에 맞춰 선택된 엔지니어링 패브릭, 코팅된 직물, 엘라스토머 또는 복합 레이어를 사용합니다.
이러한 이음은 낮은 반력, 큰 움직임 수용 능력 및 맞춤형 형상이 중요한 뜨거운 공기, 배기가스, 연도 가스 및 기타 공정 가스를 운반하는 대형 덕트 시스템에서 특히 흔히 사용됩니다.
가장 널리 사용되는 형태 중 하나는 비금속 패브릭 신축 이음으로, 이는 적용 분야에 따라 유연한 기술 직물과 밀봉, 보강 및 단열 레이어를 결합한 것입니다.
이 용어는 유연한 움직임을 담당하는 요소에 사용된 재료를 설명합니다.
완전한 신축 이음 조립체에는 여전히 다음과 같은 금속 부품이 포함될 수 있습니다:
그러나 시스템의 주요 움직임을 흡수하는 구성 요소는 금속 벨로우즈가 아닌 유연한 비금속 재료 시스템을 기반으로 합니다.
이러한 차이점 덕분에 설계자는 기존의 금속 신축 이음과는 매우 다른 기계적 거동을 가진 이음을 만들 수 있습니다.
비금속 신축 이음은 일반적인 고압 배관보다는 산업용 덕트와 가장 밀접하게 관련되어 있습니다.
일반적인 설치 사례는 다음과 같습니다:
보일러 덕트, 연도 가스 시스템, 팬 연결부 및 공기 조화 장비.
가마 관련 덕트 작업, 공정 공기 시스템 및 고온 가스 라인.
용광로 배기, 온풍 덕트 및 고온 공정 환기.
가열 장비와 하류 덕트 사이의 연결부.
스크러버, 여과 장비 및 연도 가스 처리 시스템.
강성 덕트 작업으로의 진동 전달을 줄이기 위해 사용되는 유연한 연결부.
산업용 덕트 시스템은 작동 중에 치수 및 기계적 변화에 노출됩니다. 유연한 연결부가 없으면 이러한 변화가 장비, 지지대 및 덕트 구조물에 원치 않는 하중을 전달할 수 있습니다.
강철 덕트는 온도가 상승함에 따라 팽창합니다. 비금속 신축 이음은 이러한 움직임이 흡수될 수 있는 제어된 구간을 제공합니다.
가동 중지 중에 덕트 작업은 냉각되고 수축합니다. 이음은 또한 유연한 요소에 과도한 응력을 주지 않으면서 복귀 움직임을 수용해야 합니다.
장비 및 덕트 섹션은 서로에 대해 측면으로 이동할 수 있습니다. 유연한 패브릭 기반 조인트는 상대적으로 짧은 설치 길이 내에서도 상당한 측면 변위를 자주 처리할 수 있습니다.
연결 표면이 서로에 대해 회전할 때, 조인트는 둘레 부분이 변형되어 발생하는 각도를 흡수할 수 있습니다.
팬, 블로워 및 회전 기계는 진동을 유발할 수 있습니다. 유연한 비금속 조인트는 연결된 덕트 시스템으로의 직접적인 기계적 전달을 줄이는 데 도움이 됩니다.
모든 비금속 조인트가 동일한 구조를 사용하는 것은 아닙니다. 설계는 온도, 화학물질 노출, 변위, 압력 및 장비 형상에 따라 달라집니다.
| 유형 | 일반적인 구조 | 일반적인 용도 |
|---|---|---|
| 패브릭 신축 이음관 | 테크니컬 텍스타일 및 코팅 패브릭 레이어 | 열풍, 배기 및 연도 덕트 |
| 다층 패브릭 조인트 | 가스 씰, 보강재 및 단열 패키지 | 고온 또는 까다로운 공정 환경 |
| 벨트형 신축 이음관 | 기존 철골에 부착되는 유연한 벨트 | 대형 덕트 시스템 및 교체 애플리케이션 |
| 플랜지형 패브릭 신축 이음관 | 제작된 플랜지와 통합된 유연한 요소 | 완전 교체형 어셈블리 |
| 사각 신축 이음관 | 모서리 및 직통 구간에 맞게 설계된 패브릭 요소 | 대형 산업용 사각 덕트 |
| 원형 신축 이음관 | 원형의 유연한 요소 | 팬, 배기 덕트 및 원통형 시스템 |
유연한 요소는 단일 재질 또는 여러 기능성 레이어로 구성될 수 있습니다.
대표적인 재질은 다음과 같습니다:

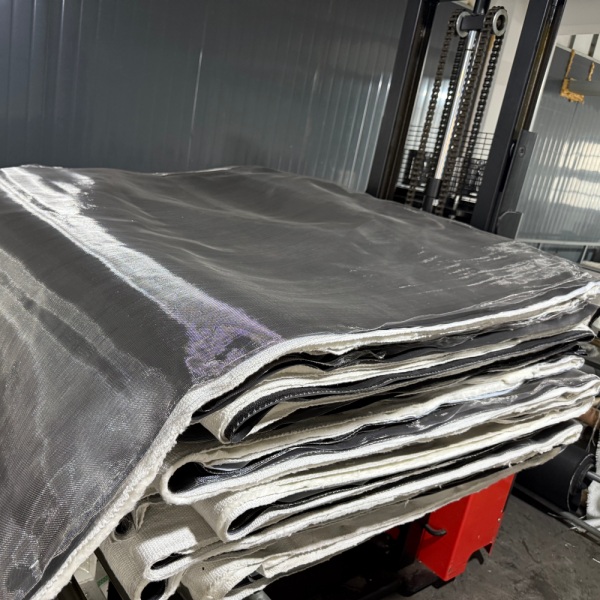

BSTFLEX는 다양한 종류의 고온용 원단을 제조합니다., 이는 맞춤형 비금속 신축 이음 구조의 일부로 평가될 수 있습니다.
단일 재료가 산업용 신축 이음에 필요한 모든 특성을 제공하는 경우는 드뭅니다.
예를 들어:

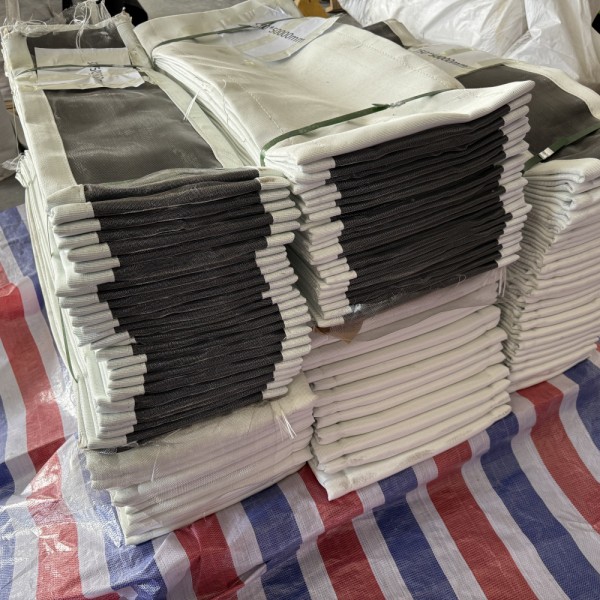

이것이 바로 많은 비금속 신축 이음이 단일 직물 시트가 아닌 층상 시스템으로 설계되는 이유입니다.
| 층 | 주요 기능 |
|---|---|
| 외피 | 외부 보호 및 유연성 |
| 가스 씰 | 공정 가스 차단 |
| 보강재 | 기계적 지지 및 치수 안정성 |
| 단열재 | 외층에 도달하는 열 감소 |
| 고온면 보호 | 높은 가스 온도 및 직접 노출로부터 보호 |
| 유동 라이너 | 속도, 난류 및 입자로부터 보호 |
보편적인 움직임 등급은 없습니다.
움직임 수용 능력은 이음 형상, 유연한 스팬, 재료 시스템, 압력, 온도 및 부착 방식에 따라 달라집니다.
주요 움직임 값은 별도로 명시해야 합니다:
공학적 목적에서 "40 mm 움직임"과 같은 진술은 해당 움직임의 방향이 정의되지 않는 한 불완전합니다.
네, 하지만 고온 성능은 단일 재료 등급이 아닌 전체 이음 구조에 따라 달라집니다.
가혹한 열 환경에서는 내부 보호층과 단열 패키지를 사용하여 가스 밀폐 멤브레인과 외부 유연 부품에 도달하는 온도를 낮출 수 있습니다.
중요한 온도 데이터는 다음과 같습니다:
이러한 이유로 단순히 “1000°C 원단”을 요청하여 조인트를 선택하는 것은 신뢰할 수 있는 엔지니어링 방식이 아닙니다.
산업용 덕트는 양압 또는 음압 조건에서 작동할 수 있습니다.
두 조건 모두 조인트 구조에 영향을 미칩니다.
양압에서는 유연한 엘리먼트가 바깥쪽으로 밀려납니다. 음압에서는 시스템이 유연한 층을 가스 흐름 쪽 안쪽으로 잡아당길 수 있습니다.
조인트 크기 및 운전 조건에 따라 변형을 제어하기 위해 내부 지지대, 라이너 또는 기타 구조적 특징이 필요할 수 있습니다.
가장 강력한 적용상 장점 중 하나는 확장성입니다.
산업용 덕트는 너비나 높이가 수 미터에 달할 수 있습니다. 이러한 치수에서 유연한 금속 벨로즈를 제작하는 것은 기계적으로 복잡해지고 무거워질 수 있습니다.
패브릭 기반 조인트는 상대적으로 낮은 스프링 힘을 유지하면서 대형 원형, 사각형 또는 직사각형 형상 주변에 제조될 수 있습니다.
이로 인해 비금속 신축 이음관은 대형 가스 처리 시스템에 특히 매력적입니다.

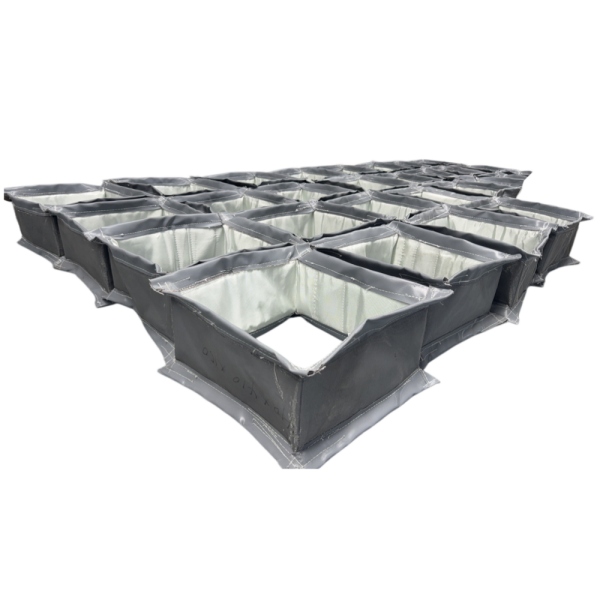

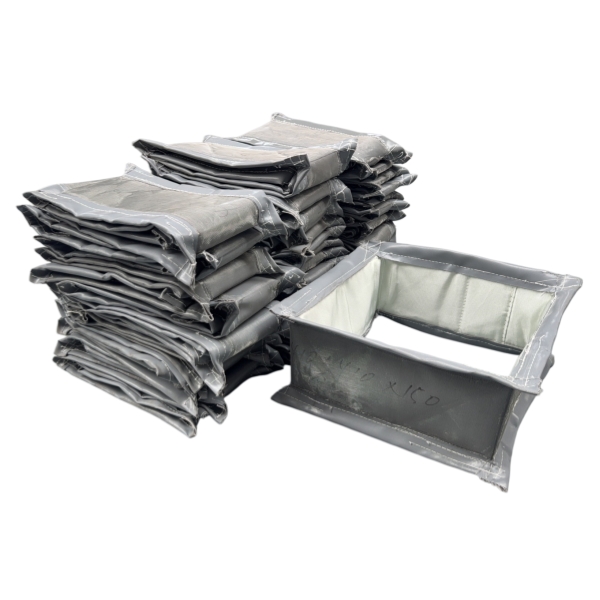

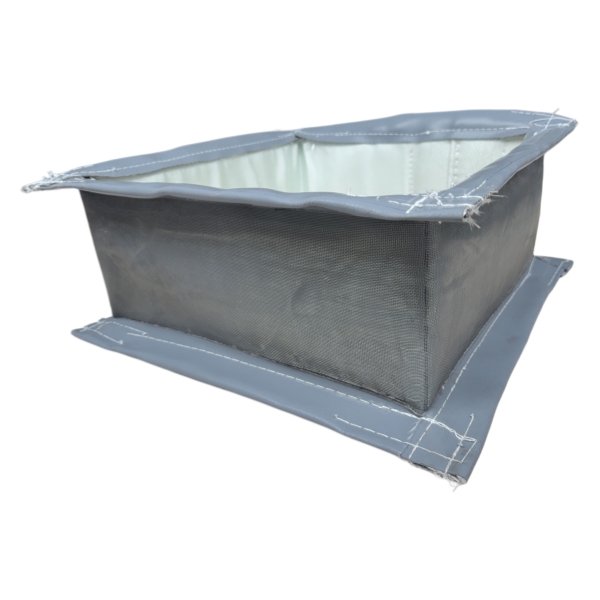

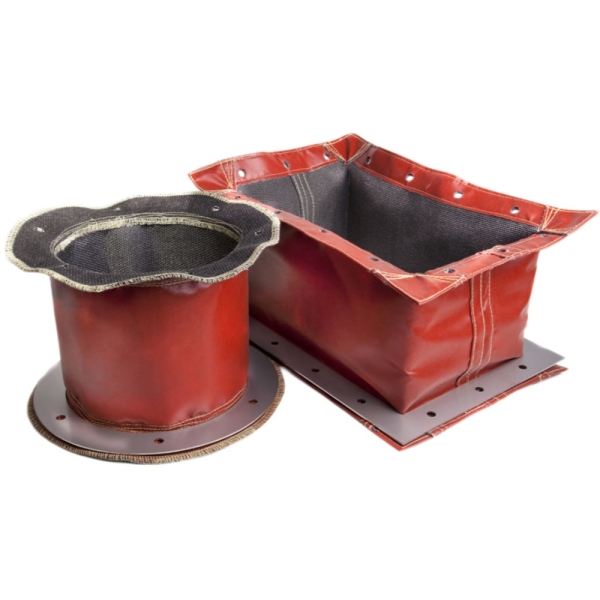

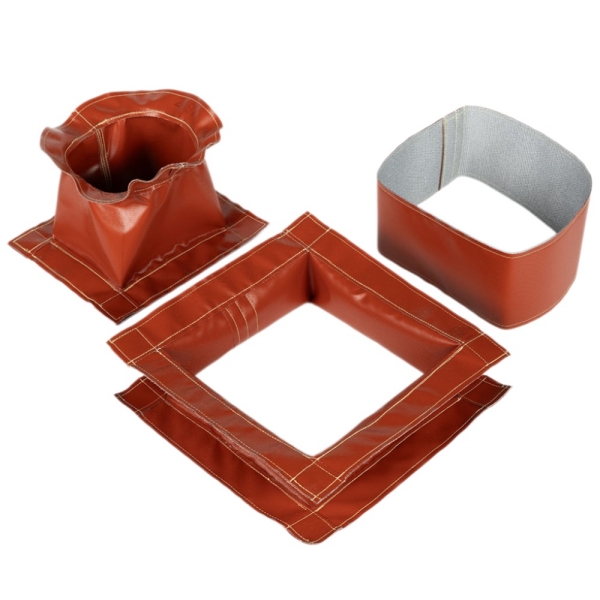

직사각형 조인트는 발전소, 시멘트 공장, 제철소 및 용광로 덕트에 널리 사용됩니다. 모서리는 긴 직선 구간과 동일한 방식으로 변형되지 않으므로 모서리 구조에는 세심한 주의가 필요합니다.

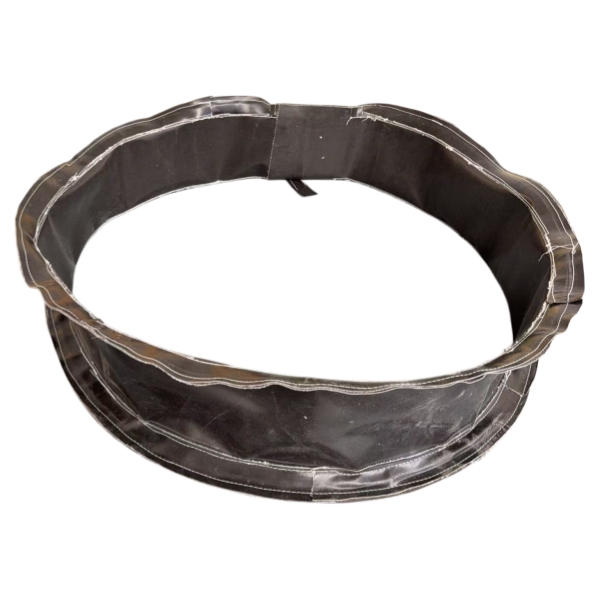

원형 디자인은 팬, 원통형 덕트 및 배기 시스템 주변에 흔히 사용됩니다. 연속적인 둘레는 일반적으로 더 균일한 형상을 형성합니다.
두 가지 모두 장비 치수 및 변위 요구사항에 따라 맞춤형 디자인으로 제조될 수 있습니다.

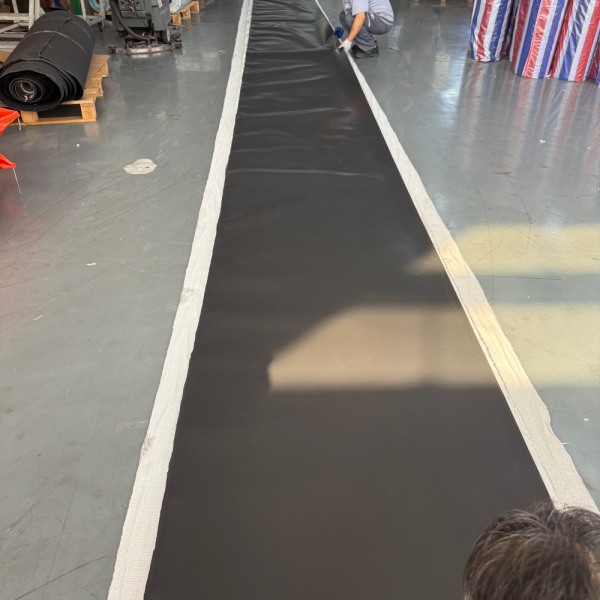

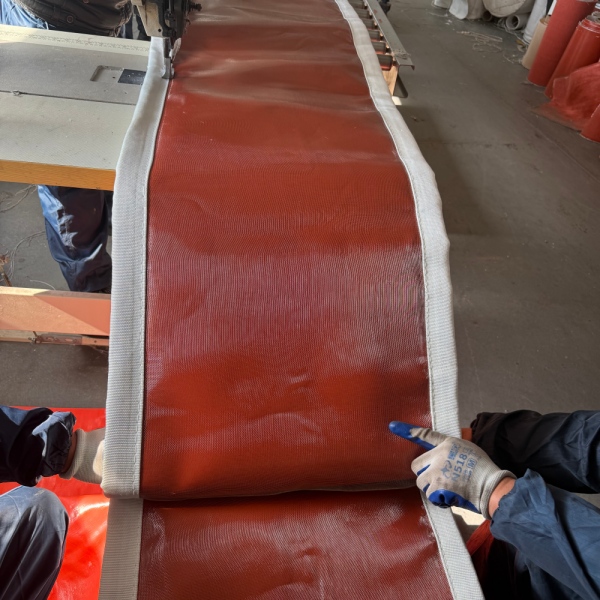

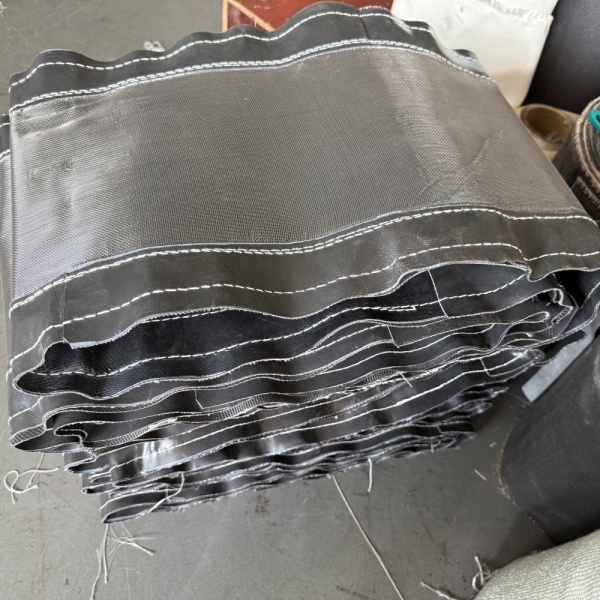

벨트형 디자인은 기존 금속 프레임이나 덕트 섹션 사이에 장착된 유연한 패브릭 벨트를 사용합니다.
금속 구조물이 계속 사용 가능한 상태로 남아있는 경우 주위의 철골 구조와 별도로 유연한 벨트만 교체할 수 있으므로, 이러한 배치는 대형 시스템에 특히 유용할 수 있습니다.
따라서 벨트형 디자인은 유지보수 및 교체 프로젝트에서 흔히 사용됩니다.
일부 시장에서는 두 용어가 겹쳐 사용될 수 있지만, 항상 혼용할 수 있는 것은 아닙니다.
고무 신축 이음관은 성형된 엘라스토머 제품으로, 배관 시스템 및 장비 연결부에 흔히 사용됩니다.
산업용 비금속 패브릭 신축 이음관은 일반적으로 코팅된 기술용 직물 및 적층 소재로 제작되며, 주로 기체 매체를 이송하는 덕트 시스템과 관련이 있습니다.
두 제품군은 다음 측면에서 크게 다를 수 있습니다:
핵심적인 차이점은 유연한 엘리먼트에 있습니다.
금속 벨로우즈는 성형된 금속 주름을 사용합니다. 비금속 조인트는 유연한 멤브레인, 직물 벨트 또는 복합 구조를 사용합니다.
이는 서로 다른 공학적 특성을 만들어냅니다.
| 특징 | 비금속 신축 이음 | 금속 벨로우즈 |
|---|---|---|
| 주요 유연 요소 | 직물 또는 복합 멤브레인 | 성형 금속 |
| 일반적인 용도 | 대형 가스 덕트 | 배관 및 공정 시스템 |
| 압력 | 일반적으로 저압 서비스 | 더 높은 압력에 맞게 설계 가능 |
| 대형 사각형 형상 | 매우 실용적 | 더 복잡함 |
| 스프링 힘 | 일반적으로 낮음 | 더 높으며 설계에 따라 다름 |
| 재질 구조 | 다중 기능 층 결합 가능 | 주로 선택된 금속 합금 기반 |
귀하의 프로젝트에 다음 조건 중 몇 가지가 포함되어 있다면 비금속 솔루션을 평가해 볼 가치가 있습니다:
맞춤형 설계를 위해서는 제조업체가 전체 작동 환경을 이해할 수 있도록 충분한 데이터를 받아야 합니다.
BSTFLEX는 다음을 위한 맞춤형 비금속 직물 신축 이음을 제조합니다: 산업용 덕트, 배기, 열풍 및 연도 가스 시스템.
사용 가능한 구조에는 원형, 직사각형, 정사각형 및 비표준 형상이 포함될 수 있으며, 작동 온도, 압력, 공정 매체, 움직임 및 설치 조건에 따라 유연한 재료가 선택됩니다.
제품 세부 정보, 재료 옵션 및 맞춤형 제조 기능에 대해서는 BSTFLEX 비금속 직물 신축 이음 페이지를 방문하십시오.
견적을 받으려면 덕트 치수, 작동 온도, 압력, 공정 가스, 움직임 요구 사항, 면간 거리, 수량 및 사용 가능한 도면을 보내주십시오.
