OEM 제작용 스티치 본딩 유리섬유 니들 매트: 절단, 취급 및 인수 검사

단열재 롤은 조립자가 설치하는 부품이 아닙니다. 장비에 도달하기 전에 단열재는 펼쳐지고, 겹쳐지고, 절단되고, 쌓이고, 옮겨지고, 개구부나 고정 지점에 맞춰지는 등의 과정을 거칠 수 있습니다. OEM 구매자에게 중요한 질문은 선택한 단열재가 이러한 일련의 과정을 거치면서도 도면의 요구 사항을 충족할 수 있는지 여부입니다.

섬유 등급, 보강사, 스티치 배열, 최종 두께 및 납품 형태를 명시하여 스티치 본딩 유리섬유 니들 매트를 구체적으로 지정하십시오. 그런 다음 취급, 적합성 및 작동 용도에 적합한 대표적인 절단 부품을 승인하십시오.이를 통해 구매 및 생산 부서는 샘플을 비교하고 재주문을 수락하는 데 있어 공통된 기준을 갖게 됩니다.

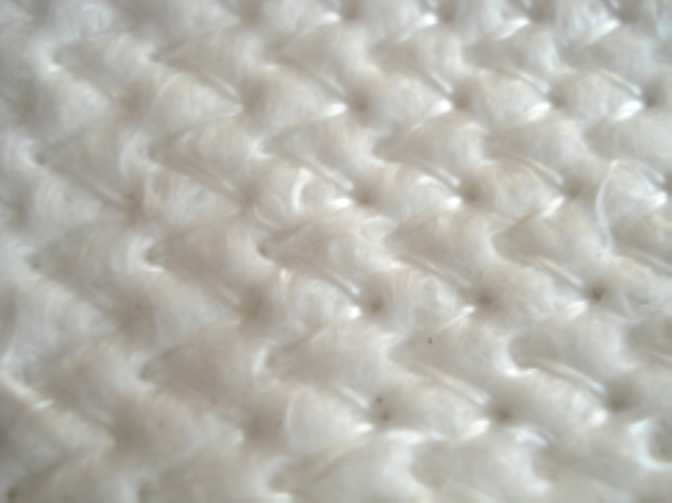

그만큼BSTFLEX 유리섬유 스티치 본딩 바늘 매트바늘로 엮은 유리섬유 절연 구조에 추가적인 실 보강재를 결합한 소재입니다. 스티치 본딩을 사용하여 기계적 강도를 향상시키며, 향상 정도와 적절한 가공 경로는 특정 구조에 따라 달라집니다. 이 가이드에서는 해당 소재를 산업용 절연 부품으로 가공하는 과정을 중점적으로 다룹니다.

절연체 부품 도면부터 시작하세요.

도면이 절연 코어, 표면 절연 삽입물 또는 전체 장비 커버를 나타내는지 확인하십시오. 코어 윤곽은 구조를 고려하지 않고 완성된 재킷의 외부 치수에서 직접 가져와서는 안 됩니다.

조립 시 부품의 위치를 ​​고정하는 데 사용되는 모서리와 고정 구멍을 표시하십시오. 슬롯, 절단부, 좁은 부분, 예상되는 굽힘 부분 및 단열재를 위한 공간을 포함하십시오. 치수 검사 시 평평하고 압축되지 않은 상태인지 또는 조립 후인지 명시하십시오. 이는 가열 장비 패널 및 탈착식 커버 내부에 설치되는 삽입물에 특히 유용합니다.

유리 등급과 강화 구조를 명시하는 재료 사양을 사용하십시오. 표면 마감재는 별도로 지정하십시오. "스티치 유리섬유 매트" 또는 "강화 유리섬유 매트"라는 용어만으로는 완전한 주문 사양이 될 수 없습니다.

네스팅 전에 롤 및 스티치 방향을 설정하세요

공급업체에게 샘플의 롤 방향과 스티치 배열을 표시해 달라고 요청하십시오. 장착이나 취급에 방향이 중요한 경우, 부품 도면에 방향 화살표를 표시하십시오. 단순히 낭비를 줄인다는 이유만으로 회전된 재단 레이아웃을 승인하지 마십시오.

굽은 부분, 개구부 및 좁은 연결부를 중심으로 제안된 방향을 시험해 보십시오. 설계가 허용하는 경우, 서로 다른 방향으로 제작된 부품들을 비교하고 결과를 기록하십시오. 이 목적은 모든 봉제 매트가 모든 방향에서 동일하게 작동한다고 가정하는 것이 아니라, 해당 부품에 방향 제어가 필요한지 여부를 확인하는 것입니다.

스티치 패턴 요구사항의 경우, 측정 대상을 명확히 정의해야 합니다. 예를 들어 스티치 행 사이의 간격, 행을 따라가는 스티치 길이 또는 기타 합의된 특징 등을 명시해야 합니다. 이러한 정의가 없으면 단일 스티치 치수만으로는 모호해집니다. 요청된 모든 값은 주문 요구사항으로 확정되기 전에 제조 가능성을 검토해야 합니다.

생산 자재에서 절단 경로를 승인하십시오.

제안된 섬유 등급, 두께 및 봉제 구조를 대표하는 샘플을 사용하십시오. 얇은 일반 매트에 대한 시험은 더 두꺼운 강화 매트에 대한 절단 공정을 검증하는 것이 아닙니다.

의도된 생산 경로(예: 칼날 절단 또는 다이 절단)를 반영하는 시험 방법을 결정하십시오. 재료의 지지 및 고정 방법, 단일 레이어 또는 적층 절단 여부, 절단 후 부품 제거 방법 등을 기록하십시오. 이러한 사항들은 평가해야 할 공정 변수이며, 이 지침에서 제공하는 보편적인 설정값이 아닙니다.

제작하기 가장 어려운 부분, 즉 작은 구멍, 좁은 안쪽 모서리, 좁은 연결부, 바느질선을 가로지르는 절단면 등을 꼼꼼히 검사하십시오. 불완전한 절단, 끌린 섬유, 부분적인 찢어짐, 실 엉킴 등이 있는지 확인하십시오. 재단대 위에 놓여 있을 때뿐만 아니라, 작업물을 들어 올려 옮긴 후에도 가장자리 상태를 평가해야 합니다.

대표 샘플이나 사진을 사용하여 허용 가능한 가장자리 외관에 대해 합의하십시오. 명확하게 정의된 테스트 및 허용 한계가 없는 한, "완벽하게 깨끗함" 또는 "실 빠짐 없음"과 같은 모호한 설명은 피하십시오. 완성된 둘레를 가로지르는 스티치는 절단됩니다. 절단된 실 끝과 남은 부분에 영향을 미치는 점진적인 풀림을 구분하십시오.

절단과 설치 사이의 취급 과정을 확인하십시오.

실제 이송 공정을 통해 시험용 부품을 보내십시오. 절단면에서 들어 올려 제안된 포장재에 넣고, 조립 단계로 옮겨 지정된 지지대를 사용하여 조립하십시오. 각 단계에서 발생한 손상이나 추가적인 조작이 필요한 경우 기록하십시오.

크거나 모양이 있는 삽입물의 경우, 좁은 부분을 운반 지점으로 간주하기보다는 들어 올릴 때의 지지력을 평가해야 합니다. 키트의 경우, 작업자가 올바른 부품을 찾기 위해 반복적으로 펼치거나 돌릴 필요가 없도록 부품들을 명확하게 식별해야 합니다.

점검을 위해 덮개를 열어야 하는 경우, 시험 과정에서 덮개를 제거하고 다시 장착하는 과정을 포함해야 합니다. 코어가 표면 내부에서 움직이는지, 마감 부위 주변이 얇아지는지, 또는 재배치가 필요한지 확인해야 합니다. 보강재는 확인된 취급 요구 사항을 충족해야 하며, 누락된 지지대나 부적절한 고정 설계를 보완하는 데 사용해서는 안 됩니다.

측정 가능한 승인 기준을 작성하세요

승인된 샘플은 유용하지만, 반복 생산에는 서면 검사 근거도 필요합니다. 부품에 중요한 검사 항목을 선택하고 생산 주문을 하기 전에 샘플링, 방법 및 합격 기준에 대해 합의하십시오.

재료가 압축성이 있으므로 두께 측정에는 공통된 방법이 필요합니다. 휴대용 측정값과 다른 실험실 측정 방법을 비교하는 대신, 시료의 전처리 및 측정 방법을 명시하십시오. 프로젝트에서 공인된 시험 방법을 요구하는 경우, 제공된 철근 콘크리트 구조물에 해당 방법이 적용되는지 확인하십시오.

공칭 공급 두께와 설치 두께를 구분하여 기록하십시오. 또한 면적 중량 값이 기본 매트를 나타내는 것인지 아니면 전체 스티치 본딩 소재를 나타내는 것인지 명확히 하십시오. 코어 부분만 포함된 수치와 완제품 수치를 비교하면 견적 간의 차이점을 파악하기 어려울 수 있습니다.

보강재가 장기간 사용되어야 하는 경우 열에 노출된 샘플을 포함하십시오.

보강사가 주로 제작 과정에서 필요한지, 아니면 작동 기간 내내 매트를 지지해야 하는지 결정하십시오. 단열재의 온도, 노출 시간, 작동 환경 및 반복적인 가열 주기를 명시하십시오.

현장 보강이 필요한 경우, 담당 기술팀이 적절한 열처리 및 검사 순서를 정하도록 하십시오. 열처리 후 대표적인 절단 부품을 검사하여 치수 변화, 봉제 상태, 취급 용이성 및 적합성을 확인하십시오. 열처리 후 익숙하지 않은 샘플을 판단하기보다는 시험 전에 필요한 결과에 대해 합의하십시오.

유리섬유의 융점, 일반적인 최대 사용 온도 또는 상온 인장 강도를 이 평가를 대신하여 사용하지 마십시오. 열적 및 기계적 승인은 특정 매트와 실의 조합을 기준으로 해야 합니다. 바느질을 추가한다고 해서 그 재료가 더 높은 연속 작동 온도에 적합한 것은 아닙니다.

핵심 부품 승인과 완제품 승인을 분리하십시오.

절단된 단열재 코어는 입고 검사를 통과할 수 있지만, 전체 패널 또는 커버는 여전히 열 평가가 필요합니다. 열 손실 또는 표면 온도 목표를 지정할 때는 설치된 두께, 지지대, 고온 측 및 외부층, 개구부 및 경계 조건을 명시하십시오.

마찬가지로, 봉제 구조만으로는 노출 유동 침식 등급, 최종 방화 등급 또는 방음 성능을 보장할 수 없습니다. 다른 재료나 조립체의 결과를 그대로 적용하지 말고, 제안된 용도와 관련된 증거를 요청하십시오.

제공된 자재의 최신 안전 데이터 시트와 현장의 취급 절차를 준수하여 절단 및 설치하십시오. 자재 검사는 필수적인 작업장 안전 조치를 대체할 수 없습니다.

승인된 사양을 반복 주문에도 적용하십시오.

샘플 승인 후, 재료 사양, 도면 수정본, 합의된 봉제 방향, 검사 방법 및 포장 지침을 하나의 관리 세트로 보관하십시오. 섬유 등급, 보강사, 겉감, 패턴 또는 절단 부품 형상 등 공급 전에 검토가 필요한 변경 사항을 파악하십시오.

롤 형태로 주문할 경우, 사용 가능한 너비와 길이, 그리고 재질 사양을 기록하십시오. 절단 부품 주문의 경우, 승인된 치수, 수량 및 합의된 납품 조건을 기록하십시오. 견적 비교 시에는 동일한 기준(롤의 경우 공급된 면적, 가공된 부품의 경우 승인된 조각)을 사용하십시오.

BSTFLEX는 자사를 통해 애플리케이션 검토 및 샘플 개발 서비스를 제공합니다.OEM 및 맞춤형 제조 서비스타당성 검토를 위해 필요한 롤 형식 또는 부품 도면을 제출하십시오. 여기에는 공구, 공차 및 문서 요구 사항이 포함됩니다. 생산 승인 전에 제안된 공급 범위를 확인하십시오.

스티치 본딩 유리섬유 매트 견적을 위해 보내야 할 서류

장비 신청서, 도면 수정본, 필요한 유리 등급, 두께, 밀도 또는 면적 중량, 수량을 제출하십시오. 특정 스티치 구조의 경우, 보강재 요구 사항, 패턴 및 방향을 포함하십시오. 작동 조건을 추가하고 열 노출 후에도 보강재가 기능을 유지해야 하는지 여부를 설명하십시오.

사내 절단용 롤이 필요한지, 아니면 조립용 완제품 단열재가 필요한지 명시해 주십시오. 샘플 수량, 검사 요구 사항 및 예상 재주문량을 포함해 주시면 자재, 가공 작업 및 승인 범위를 함께 검토할 수 있습니다.

강화 소재에 대한 정보는 다음 웹사이트를 방문하세요.스티치 본딩 유리섬유 바늘 매트 제품 페이지디자인에 추가 바느질이 필요하지 않은 경우,일반 유리섬유 바늘 매트별도의 옵션으로 남아 있습니다. 다른 광섬유 유형도 비교해 볼 수 있습니다.고온 절연재 범위.

견적 및 샘플 검토를 요청하세요부품 도면 및 승인 요구 사항을 함께 제출하십시오. 생산팀에서 사용할 형태로 자재를 승인한 다음, 모든 재주문 시 해당 사양을 그대로 적용하십시오.
