맞춤형 절연 블랭킷은 패턴을 만드는 데 사용된 정보의 정확도만큼만 완벽하게 맞을 수 있습니다. 전체 길이와 지름은 유용한 시작점이지만, 밸브 스템, 플랜지, 지원 브래킷, 케이블 인입구, 드레인 지점 또는 커버를 열기 위해 확보된 공간까지 보여주지는 못합니다.
이 가이드는 탈착식 절연 블랭킷의 실용적인 치수를 수집하는 방법, 촬영해야 하는 사진, 치수와 함께 제공해야 하는 작동 상세 정보에 대해 설명합니다. 이는 밸브, 파이프, 플랜지, 필터, 드럼 및 기타 산업용 장비에 적용됩니다.
완성된 맞춤형 커버 및 프로젝트 제조에 관한 내용은 맞춤형 탈착식 절연 블랭킷 제조업체 페이지에서 확인하세요. 기존 블랭킷 유형은 탈착식 절연 블랭킷 카테고리에서도 살펴보실 수 있습니다.
산업용 장비가 매끄러운 원통형이나 직사각형 상자 형태인 경우는 드뭅니다. 밸브에는 보닛, 핸드휠, 액추에이터, 플랜지 및 드레인 연결부가 있을 수 있습니다. 필터 하우징에는 탈착식 덮개, 압력계, 지원 레그 및 여러 개의 노즐이 포함될 수 있습니다. 드럼에는 손잡이, 상부 개구부, 배출구 및 가열 시스템이 있을 수 있습니다.
주요 지름과 길이만 제공되는 경우, 블랭킷이 뜨거운 표면을 덮을 수는 있지만 작동이나 유지보수를 방해할 수 있습니다. 쓸모 있는 패턴을 만들려면 다음 네 가지 질문에 답해야 합니다.
따라서 측정 작업은 줄자를 대는 것부터 시작하는 것이 아니라 단열 경계선을 설정하는 것부터 시작해야 합니다.

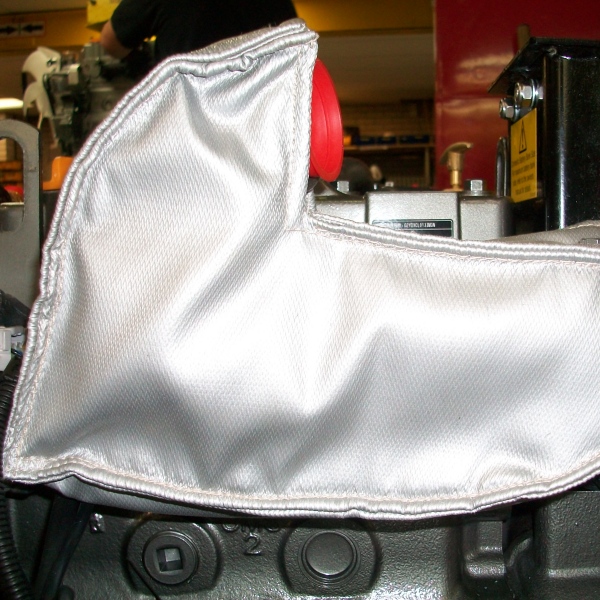

커버가 시작되고 끝나는 위치를 결정합니다. 도면이나 사진 위에 이 지점들을 직접 표시하세요. 경계선은 인접한 파이프라인, 고정 단열재 또는 다른 탈착식 섹션으로 연결되는 모든 연결부 주변에서 명확하게 드러나야 합니다.
밸브의 경우, 블랭킷이 밸브 본체만 덮을 수도 있고 플랜지와 인접 파이프의 일부까지 포함하여 덮을 수도 있습니다. 필터의 경우, 덮개 클램프와 드레인을 노출시킨 채 본체만 덮을 수 있습니다. 드럼의 경우, 본체 재킷과 별도의 덮개 커버로 분할될 수 있습니다.

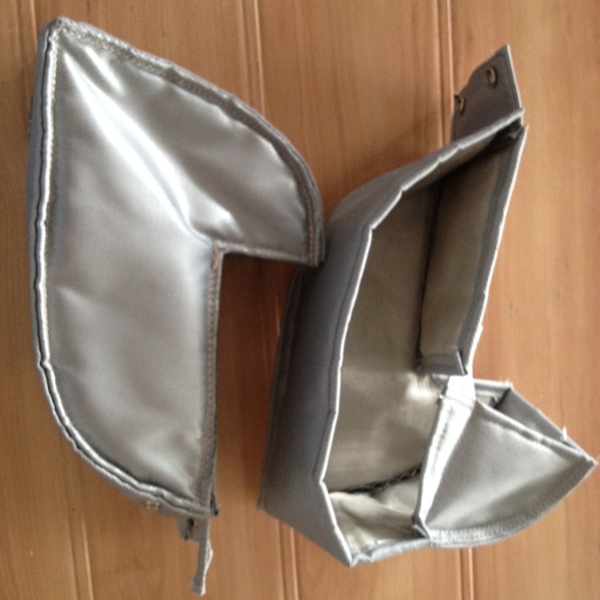

여러 부품이 필요한 경우 각 섹션에 간단한 부품 이름이나 번호를 부여하세요. 이렇게 하면 생산 과정에서 치수, 도면, 사진을 매칭하기가 훨씬 쉬워집니다.
밀리미터(mm) 또는 인치(in) 단위 중 하나를 일관되게 사용하세요. 모든 시트에 단위를 명시해야 합니다. 동일한 치수 표 내에서 단위를 혼용하지 마세요.
| 측정 항목 | 기록할 내용 | 중요한 이유 |
|---|---|---|
| 전체 길이 | 계획된 두 블랭킷 가장자리 사이의 거리 | 장비 또는 파이프를 따라 커버되는 범위를 결정함 |
| 전체 너비 | 단열 경계 내부의 최대 좌우 치수 | 메인 본체보다 넓은 하우징, 플랜지 및 돌출부를 고려함 |
| 전체 높이 | 고정 돌출부를 포함한 최저-최고 치수 | 완성된 외형 크기와 패널 배치를 결정하는 데 도움이 됨 |
| 외경 | 각 관련 섹션의 절연재가 없는 상태의 부품 지름 | 원통형 본체, 파이프, 플랜지 및 용기에 사용됨 |
| 둘레 | 블랭킷이 놓일 실제 표면 주위를 측정한 치수 | 부품이 완벽한 원형이 아니거나 접근이 제한될 때 유용함 |
| 연결부 크기 | 파이프 외경, 플랜지 직경 및 연결 위치 | 개구부와 인접 단열재로의 전환부를 정의함 |
| 여유 공간 | 장비와 인근 구조물 사이의 여유 공간 | 커버를 감싸고, 끈으로 묶고, 제거할 수 있는지 여부를 결정함 |
새 블랭킷을 기존 층 위에 설치하는 경우가 아니라면 노출된 장비를 측정하십시오. 다른 층이 그대로 유지되는 경우, 해당 층의 마감 외경과 두께를 명시하십시오.

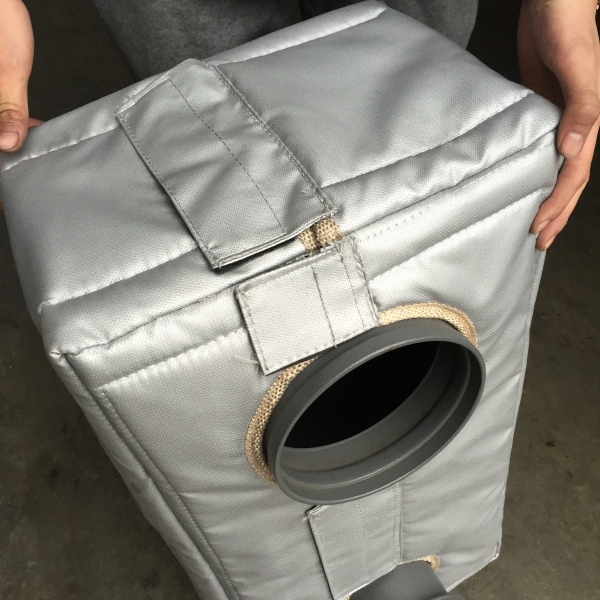

돌출부는 메인 블랭킷 형태를 관통하거나 그 너머로 뻗어 있는 모든 부품을 의미합니다. 일반적인 예로는 밸브 스템, 핸들, 액추에이터, 게이지, 센서, 케이블, 지지 브래킷, 리프팅 러그, 드레인, 벤트 및 소형 분기 파이프가 있습니다.
각 돌출부에 대해 다음을 기록하십시오:
돌출부를 단순히 왼쪽이나 오른쪽으로 설명하지 마십시오. 사진 촬영 시점에 따라 보는 방향이 달라질 수 있습니다. 입구 측, 출구 측, 상단 중심선 또는 플랜지 면과 같이 라벨이 지정된 기준을 사용하십시오.
밸브 형상은 밸브 유형, 압력 등급, 끝단 연결부 및 액추에이터 배치에 따라 달라집니다. 공칭 파이프 또는 밸브 크기만으로는 외부 형태를 정의할 수 없습니다.
맞춤형 밸브 재킷을 위해 다음 치수를 수집하십시오:

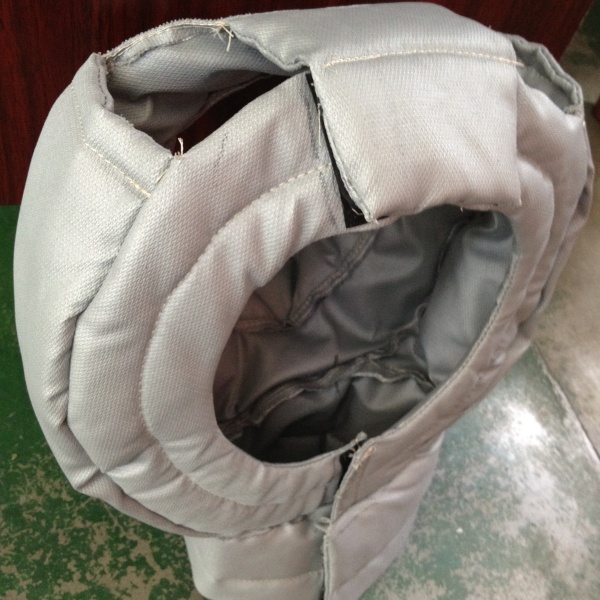

핸드휠이나 액추에이터가 단열재 외부에 유지되어야 하는지 명확히 명시하십시오. 대부분의 밸브 커버는 스템이나 보닛 주위에 성형된 개구부가 필요하지만, 올바른 레이아웃은 실제 장비에 따라 달라집니다.
완성된 구조의 예시는 다음을 참조하십시오: 탈착식 밸브 단열 재킷.
파이프 외경과 필요한 단열 길이를 기록하십시오. 블랭킷 영역 내의 용접부, 클램프, 지지대, 식별판 또는 계측기를 확인하십시오. 파이프에 이미 탈착식 섹션 옆에 고정식 단열재가 있는 경우, 새 커버가 올바르게 맞물릴 수 있도록 해당 단열재의 외경을 측정하십시오.
파이프 외경, 엘보 각도, 알려진 경우 중심선 반경, 각 끝단에서 사용 가능한 직선 길이를 기록하십시오. 엘보를 정면에서 촬영한 사진이 유용합니다. 엘보가 벽이나 다른 파이프에 가까운 경우 최소 여유 공간을 포함하십시오.
플랜지 외경, 플랜지 두께, 볼트 돌출부 및 플랜지 쌍의 전체 면간 길이를 기록하십시오. 블랭킷이 플랜지만 덮어야 하는지 아니면 인접한 파이프 단열재까지 겹쳐야 하는지 표시하십시오.
플랜지 점검이 잦은 경우, 선호하는 개방 방향을 확인하십시오. 설치 후 클로저에 접근할 수 있어야 하며 벽, 바닥 또는 인접한 라인에 밀착해서 설치해서는 안 됩니다.
필터와 스트레이너는 청소나 엘리먼트 교체를 위해 정기적으로 열어야 합니다. 블랭킷 패턴은 장비를 하나의 밀폐된 용기로 취급하기보다 서비스 방식에 따라야 합니다.
본체 직경, 본체 길이, 뚜껑 또는 커버 직경, 뚜껑 깊이, 클램프 배치, 입구 및 출구 위치, 배수구 위치, 압력 게이지 위치 및 지지대 세부 정보를 기록하십시오. 일반적인 유지보수 중에 제거되는 부품을 명시하십시오.
바스켓 스트레이너나 필터 하우징의 경우, 본체 섹션과 별도의 뚜껑 섹션을 사용하는 것이 더 실용적일 수 있습니다. Y-스트레이너는 각진 분기점과 드레인 플러그 주위에 성형된 조각이 필요할 수 있습니다. 사진은 장비가 조립된 상태와 실용적인 경우 정상적인 서비스 개방 위치를 모두 보여주어야 합니다.
다음 페이지를 참조하십시오: 맞춤형 탈착식 필터 단열 커버 이 제품 유형에 대한 페이지입니다.
원통형 드럼이나 용기의 경우, 본체 직경 또는 둘레, 직선 측면 높이, 상단 및 하단의 모양을 기록하십시오. 모든 노즐, 손잡이, 다리, 클램프, 리프팅 포인트, 출구 및 제어 구성 요소를 측정하십시오.
뚜껑이 열리는지, 들어 올려지는지, 아니면 고정되어 있는지 명시하십시오. 용기를 상단에서 채우거나 청소하거나 검사하는 경우, 전체 인클로저 하나보다 별도의 뚜껑 커버가 더 실용적일 수 있습니다. 바닥 장착형 장비의 경우 용기 아래의 간격을 측정하고 단열재가 베이스 위에서 멈춰야 하는지 표시하십시오.
다음 페이지를 참조하십시오: 맞춤형 탈착식 드럼 단열 커버 페이지는 드럼 애플리케이션의 구매 경로를 보여줍니다.
사진은 표로 설명하기 어려운 기하학적 구조를 설명하는 데 도움이 됩니다. 사진은 측정을 대체하는 것이 아니라 보조해야 합니다.
최소한 다음 뷰를 촬영하십시오:
선택한 사진에 자, 줄자 또는 명확하게 식별 가능한 참조 물체를 배치하십시오. 카메라를 보여지는 표면과 가능한 한 직각이 되도록 유지하십시오. 장비에 매우 가까이서 촬영한 광각 이미지는 비율을 왜곡할 수 있습니다.
사진 사본에 측정 문자를 직접 표시하십시오. 치수 표에도 동일한 문자가 나타나야 합니다. 예를 들어, A는 전체 길이, B는 주 직경, C는 스템 높이를 식별할 수 있습니다.
치수가 기입된 장비 도면은 설치된 장치를 정확하게 나타낼 때 가장 좋은 출발점입니다. 정확한 단열 경계를 강조 표시하고 원래 도면이 발행된 후 추가된 구성 요소를 식별하십시오.
평평하거나 적당히 복잡한 모양의 경우, 물리적 템플릿이 윤곽을 정의하는 데 도움이 될 수 있습니다. 안정적인 시트 재료를 사용하고, 장비 측면과 외부 측면을 표시하며, 모든 컷아웃을 식별하십시오. 샘플 커버도 평가할 수 있지만, 손상, 수축 또는 현장 수정 사항은 의도치 않게 복사되지 않도록 기록해야 합니다.
3차원 파일은 복잡한 프로젝트를 지원할 수 있지만, 유지보수 접근성, 클로저 위치 및 필요한 단열 경계에 대한 정보를 대체하지는 않습니다.
견적에서 완성된 블랭킷 치수를 특별히 요청하지 않는 한 실제 장비 치수를 제공하십시오. 블랭킷 제조업체는 일반적으로 패턴 개발 중에 단열재 두께, 이음매 구조, 겹침 및 클로저 배치를 고려합니다.
현장 담당자가 허용 오차를 식별하지 않고 직접 추가하면 동일한 허용 오차가 두 번 추가될 수 있습니다. 이로 인해 커버가 너무 커지거나, 개구부가 잘못 배치되거나, 클로저가 헐거워질 수 있습니다.
치수에 이미 포함된 공차는 명확하게 기록해야 합니다. 예를 들어, 둘레가 실제 금속 표면인지, 기존 단열재의 외부인지, 아니면 필요한 완성된 커버 둘레인지 식별하십시오.
치수는 모양을 정의하지만 구조를 정의하지는 않습니다. 측정 시트에 다음 서비스 정보를 포함하십시오:

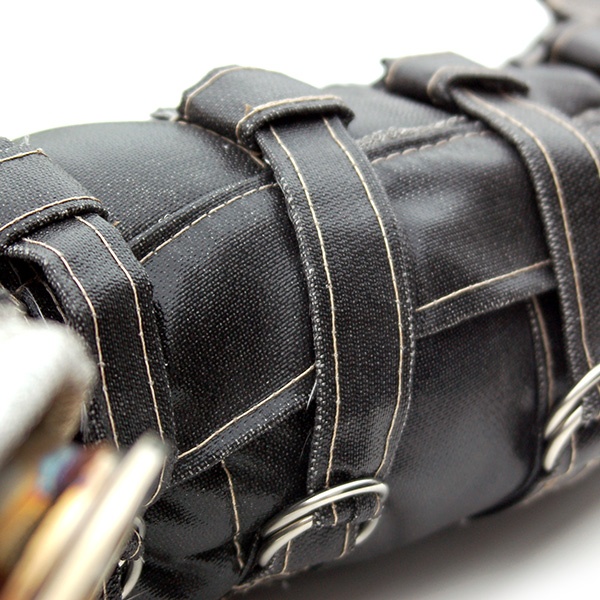

이러한 세부 정보는 외부 원단, 고온면 라이닝, 단열 코어, 재봉사 및 고정 방식을 결정하는 데 도움이 됩니다. 이러한 구성 요소를 별도로 조달하는 구매자는 기존의 탈착식 단열 블랭킷 소재 가이드를 검토할 수 있습니다.
패턴이 장비에 맞더라도 개방 방향이 잘못되면 설치가 어려울 수 있습니다. 설치자가 서서 덮개를 제자리로 당길 수 있는 위치를 파악하십시오. 벽, 바닥, 가드 또는 인접 구성 요소에 의해 막힌 면을 표시하십시오.
대형 장비의 경우 한 명 또는 여러 명이 블랭킷을 설치할지 여부를 명시하십시오. 다중 조각 덮개는 명확한 조립 순서와 일치하는 식별 표시가 있어야 합니다. 머리 위에서 설치해야 하는 경우 무게, 리프팅 접근성 및 임시 지지대가 설계에 영향을 줄 수 있습니다.

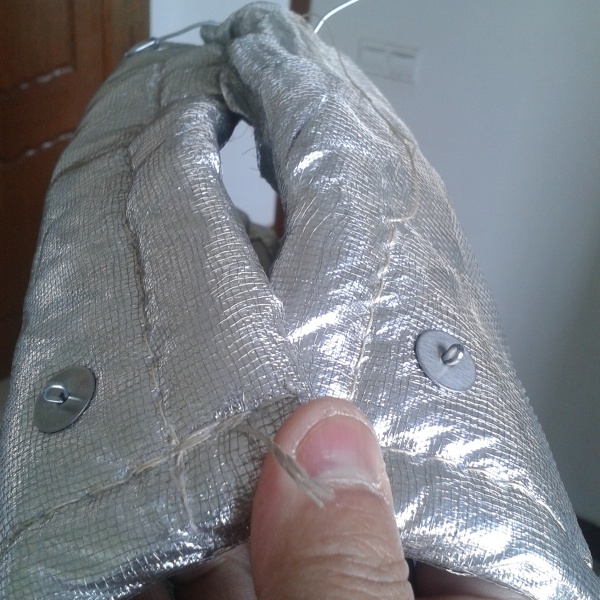

잠금 시스템은 블랭킷이 제자리에 위치한 후에도 접근 가능해야 합니다. 또한 움직이는 부품에서 멀리 떨어져 있어야 하며 밸브, 핸들 또는 검사 지점의 작동을 방해해서는 안 됩니다.
공칭 크기는 시스템 명칭이며 측정된 외경과 다를 수 있습니다. 실제 외경을 기록하거나 해당 파이프 표준 및 크기를 명확하게 식별하십시오.
플랜지, 보닛, 클램프 및 브래킷이 최대 치수를 결정하는 경우가 많습니다. 전체 외형을 측정한 다음 본체를 별도로 기록하십시오.
위치가 없는 컷아웃 크기는 불완전합니다. 고정된 가장자리, 플랜지 면 또는 중심선에서 측정하여 개구부가 올바르게 위치하도록 하십시오.
덮개는 감싸고, 겹치고, 닫을 공간이 필요합니다. 근처 벽, 파이프, 플랫폼 및 가드까지의 거리를 기록하십시오.
서로 다른 장치의 사진은 쉽게 혼동될 수 있습니다. 모든 이미지 세트에 장비 태그, 부품 번호 또는 측정 시트 참조를 추가하십시오.
측정된 내용을 정확하게 명시하십시오. 단열재, 이음새 또는 겹침을 위한 공간을 임의로 추가하지 마십시오.
문의를 보내기 전에 패키지에 다음 항목이 포함되어 있는지 확인하십시오:
일부 정보를 사용할 수 없는 경우 추정하지 말고 알 수 없음으로 표시하십시오. BSTFLEX는 사용 가능한 데이터를 검토하고 패턴 승인 전에 필요한 누락된 치수를 식별할 수 있습니다.
사진은 사전 검토에 도움이 될 수 있지만, 생산 전에는 일반적으로 치수가 필요합니다. 선택한 이미지에 줄자나 스케일을 포함하고 모든 관련 각도에서 장비에 라벨을 붙여주세요.
현장 측정은 현장 안전 절차를 따라야 합니다. 치수를 측정한 조건을 기록하고 고려해야 할 유의미한 열 변위나 팽창이 있다면 확인하십시오.
둘 다 유용할 수 있습니다. 지름은 일반적인 원형 부품에 적합합니다. 둘레는 설치된 장비나 완벽하게 둥글지 않은 모양에 더 실용적일 수 있습니다. 측정이 이루어진 정확한 위치를 명시하십시오.
실제 장비 치수를 제공하고 필요한 단열재 두께를 별도로 기재하십시오. 단열재가 기존 단열재를 덮는 경우 해당 층의 완성된 외부 치수를 제공하십시오.
외부 치수와 간섭 지점이 완전히 동일한 경우 가능할 수 있습니다. 밸브 유형이나 공칭 크기에만 의존하지 말고 실제 측정값을 비교하십시오.
치수가 표시된 간단한 손 스케치를 준비하고 여러 각도에서 찍은 사진과 결합하십시오. 명확한 현장 스케치가 설치된 장비와 일치하지 않는 오래된 도면보다 더 유용한 경우가 많습니다.
개구부는 설치자가 접근하기 쉬워야 하며 움직이는 부품, 누출 검사 지점 및 장애물이 있는 측면을 피해야 합니다. 사진과 도면에 사용 가능한 작업 공간을 표시하십시오.
모든 프로젝트에 필요한 것은 아닙니다. 도면, 측정값 및 사진으로 충분한 경우가 많습니다. 복잡하거나 불규칙하거나 이전에 수정된 장비의 경우 샘플이나 템플릿이 유용할 수 있습니다.
BSTFLEX는 밸브, 파이프, 플랜지, 필터, 드럼, 배기 부품 및 산업용 장비를 위한 맞춤형 탈부착식 단열재를 제조합니다. 측정 시트, 사진, 작동 온도, 환경 및 필요한 수량을 다음 주소로 보내주십시오. sales@pkfiresleeve.com.
패턴 개발, 절단, 층 조립, 봉제 및 최종 검사에 대한 개요는 다음을 읽어보십시오. 탈부착식 단열재 제조 방법.
