파이어 슬리브 사이즈 차트: 호스 외경 및 피팅에 맞는 올바른 슬리브 내경 선택 방법

파이어 슬리브는 호스에 맞을 수는 있지만 끝단 피팅을 통과하지 못할 수 있습니다. 또한 피팅을 통과하더라도 호스를 따라 너무 헐겁게 위치할 수도 있습니다. 이는 별도의 확인 사항이며, 유용한 파이어 슬리브 사이즈 차트는 이 두 가지를 모두 다루어야 합니다.

호스, 튜브 또는 완성된 케이블 번들의 실제 외경을 기준으로 슬리브 내경을 선택하십시오. 그런 다음 슬리브가 통과해야 하는 가장 큰 피팅이나 커넥터, 설치 순서 및 필요한 보호 길이를 확인하십시오. 호스 보어(내경)나 호스 대시 번호만으로 파이어 슬리브를 선택하지 마십시오.

아래의 공칭 사이즈는 다음 제품군에서 선택하기 위한 시작점을 제공합니다: BSTFLEX 파이어 슬리브 제품군. 최종 적합성은 선택한 제품의 치수와 실제 조립품을 기준으로 확인해야 합니다.

파이어 슬리브 사이즈 차트: 선택된 BSTFLEX EFRS 치수

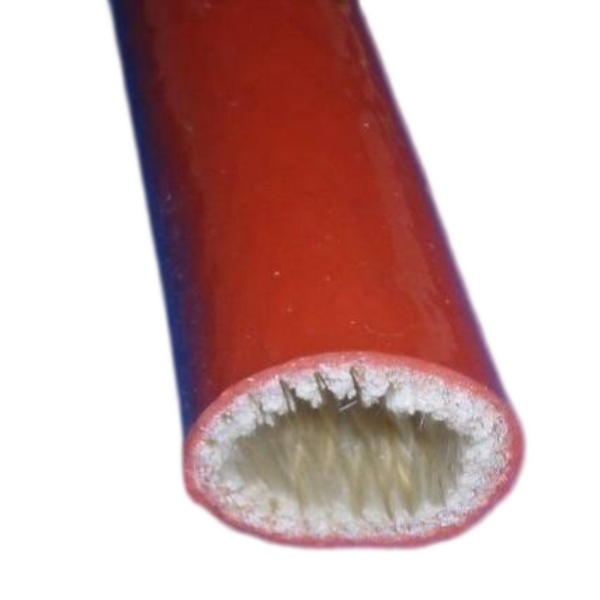

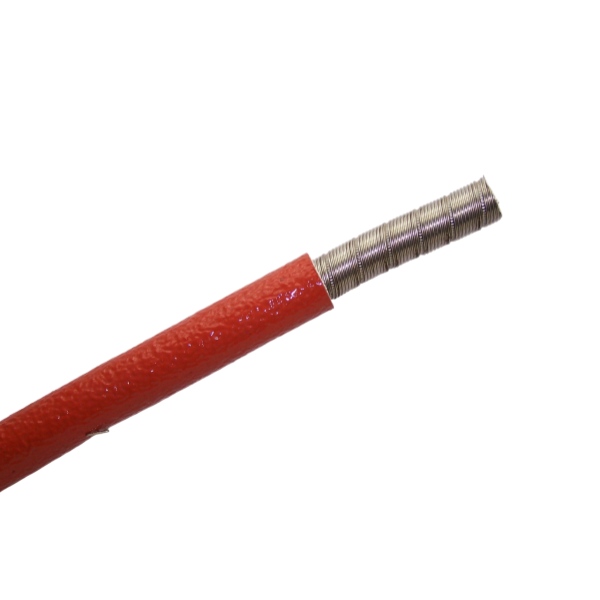

이 표는 다음 제품에 대한 선택된 카탈로그 사이즈를 나열합니다: EFRS 편조 실리콘 유리섬유 파이어 슬리브. 치수는 슬리브를 설명하며, 슬리브가 장착될 호스를 설명하는 것이 아닙니다.

밀리미터 및 인치 항목은 카탈로그 크기 지정이며, 정확한 변환이나 제조 공차가 아닙니다. 예를 들어, 1인치는 정확히 25.4mm이지만 해당 카탈로그 미터법 지정은 25mm입니다. 구매 주문서에 기준 단위와 치수 공차를 명시하십시오.

이것은 공칭 슬리브 크기 차트이며, 승인된 호스-슬리브 장착 차트가 아닙니다. 25mm 슬리브 지정이 해당 슬리브가 25mm 호스에 맞는다는 것을 보장하지는 않습니다. 선택한 구조에 대해 추가 크기, 치수 공차 및 장착 권장 사항을 확인해야 합니다.

호스 대시 크기와 파이어 슬리브 대시 크기는 동일한 선택 기준이 아님

많은 유압 호스 시리즈에서 호스 대시 번호는 1/16인치 단위의 공칭 내경을 나타냅니다. -8 호스는 일반적으로 1/2인치 내경을 의미합니다. 이는 보강재 및 커버 구조에 따라 달라지는 외경을 설명하지는 않습니다.

위의 슬리브 표에서 -8은 슬리브의 공칭 1/2인치 내경을 나타냅니다. 단순히 번호가 일치한다는 이유로 -8 호스를 -8 슬리브에 맞추는 것은 호스 벽 두께를 고려하지 않는 것입니다.

AN 크기로 파이어 슬리브를 찾을 때도 동일한 주의 사항이 적용됩니다. 피팅 지정은 호스 커버, 크림프 페룰 또는 전체 커넥터 외형의 측정값이 아닙니다. 호스 및 피팅 도면이나 측정된 조립 치수를 사용하여 해당 값을 설정하십시오.

두 개의 다른 위치에서 조립품 측정

슬리브 내부에 남게 될 섹션

호스를 압착하지 않은 상태에서 커버 위로 호스 외경을 측정하십시오. 호스가 완전히 둥글지 않은 경우 특히 여러 위치와 방향에서 확인하십시오. 파이어 슬리브 아래에 남게 될 영구적인 외부 층이나 국부적인 특징을 포함하십시오.

OEM 도면의 경우, 편리한 샘플 하나에 의존하기보다 허용되는 최대 외경을 사용하십시오. 작은 생산 샘플에서 작동하는 장착 상태가 상한 치수에서는 작동하지 않을 수 있습니다.

설치 경로를 따라 가장 큰 특징

압착 또는 커넥터 조립 후 슬리브를 장착할 경우, 슬리브가 통과해야 하는 가장 큰 특징을 측정하십시오. 이는 호스 자체가 아니라 페룰, 스위블 너트, 커넥터 본체, 잠금 장치 또는 보호 캡일 수 있습니다.

육각 피팅의 경우, 평면을 가로지르는 렌치 크기뿐만 아니라 모서리를 가로지르는 치수도 확인하십시오. 엘보우 및 불규칙한 커넥터도 설치 시험이 필요합니다. 하나의 직경 측정값만으로는 슬리브가 따라야 할 경로를 완전히 설명할 수 없습니다.

장비의 안전 서비스 절차에 따라 측정하십시오. 슬리브 장착 상태를 확인하기 위해 가압된 연결부를 절대 풀지 마십시오.

파이어 슬리브(Fire Sleeve)에는 어느 정도의 간격이 있어야 합니까?

공칭 치수와 사용 가능한 간격을 구분하십시오. 원형 조립품의 경우 기본적인 치수 확인 방법은 다음과 같습니다.

사용 가능한 지름 간격 = 사용 가능한 슬리브 내경 - 구성품 외경.

제품 선택을 위해 최소 사용 가능 슬리브 내경(ID)과 최대 구성품 외경(OD)을 비교하십시오. 조립에 필요한 간격은 해당 슬리브, 보호 길이 및 설치 방법에 대해 합의되어야 합니다. 단일 고정 허용 오차는 이러한 확인을 대신할 수 없습니다.

다음 계산은 지름 간격과 반경 방향 간격의 차이를 보여줍니다. 이는 원형 21.0 mm 호스와 명시된 실제 사용 가능 슬리브 내경을 가정하며, 공차를 할당하거나 카탈로그 치수를 승인하는 것은 아닙니다.

계산만으로는 더 나은 슬리브를 선택할 수 없습니다. 샘플을 코팅 손상 없이 설치할 수 있는지, 의도한 굴곡을 따라가는지, 과도한 주름 없이 안전하게 유지되는지 확인하십시오. 유연한 직물 조립품의 경우 간격이 반드시 일정하게 유지되지는 않습니다.

작업 예시: 38 mm 페룰(Ferrule)이 있는 25 mm 호스

측정된 호스 외경이 25 mm이고 최대 페룰 외경이 38 mm인 가상의 조립품을 고려하십시오.

공칭 29 mm 슬리브는 호스 본체 주위에 공간을 제공하는 것처럼 보이지만, 공칭 내경이 페룰보다 작습니다. 피팅 위로 늘어날 것이라고 가정하고 주문해서는 안 됩니다.

공칭 38 mm 슬리브는 38 mm 페룰 위에서 확실한 간격을 확보하지 못합니다. 공칭 41 mm 슬리브는 피팅보다 커 보이지만, 25 mm 호스 주위에 훨씬 더 많은 공간을 남기게 됩니다. 실제 슬리브 치수, 공차 및 피팅 모양이 중요하기 때문에 어떤 비교도 설치 승인이 될 수 없습니다.

평가할 수 있는 세 가지 실용적인 방법이 있습니다. 방해되는 끝부분을 조립하기 전 새 호스 생산 중에 적절한 크기의 튜브형 슬리브를 끼우거나, 완성된 피팅 위를 통과하여 호스를 따라 적합하게 유지될 수 있는 튜브형 구조를 검증하거나, 보호 섹션 주위에 크기를 맞춘 개폐형 슬리브를 사용하는 것입니다.

슬리브를 끼우기 위해 영구적으로 압착된 피팅을 제거하지 마십시오. 설치 변경 사항은 호스 조립품 제조업체가 승인한 공정 내에 있어야 합니다.

니트 구조가 피팅 간격 문제를 해결합니까?

"니트 파이어 슬리브(knitted fire sleeve)"는 브레이드 튜브와는 다른 직물 구조를 제공하며 순응성과 설치 유연성이 중요한 경우 유용할 수 있습니다. 이것이 보편적인 확장 비율을 제공하는 것은 아닙니다.

실제 코팅된 슬리브에 대해 허용되는 설치 확장률을 요청하십시오. 설치 후 피팅 모양, 코팅 상태 및 완성된 커버리지를 평가하십시오. 코팅되지 않은 브레이드나 다른 슬리브 제품군의 확장 수치를 실리콘 코팅된 파이어 슬리브에 적용하지 마십시오.

과도한 힘을 가하지 않고 피팅을 통과시킬 수 없는 경우, 작은 슬리브를 강제로 끼우기보다는 크기나 설치 방법을 재고하십시오.

닫힌 상태의 치수로 랩어라운드(Wrap-Around) 슬리브 크기 결정

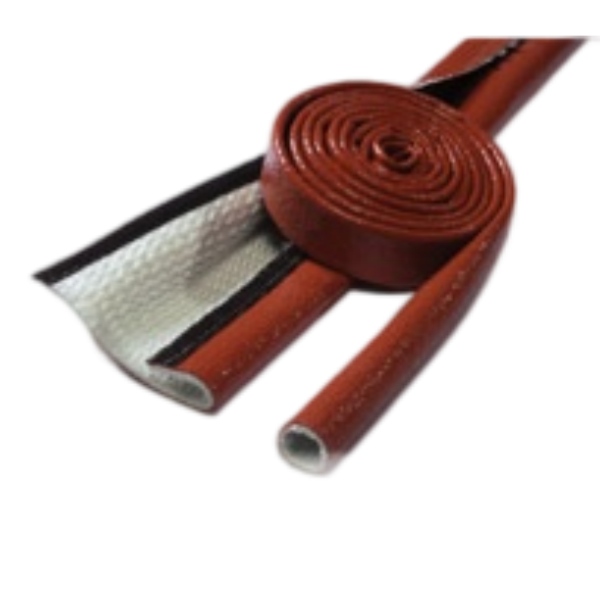

사용 가능한 끝부분 접근이 불가능한 설치된 조립품의 경우, "스냅 랩 파이어 슬리브(snap wrap firesleeve)"는 피팅 위로 튜브를 밀어 넣는 방식의 대안을 제공합니다. 개폐형 구조는 피팅 통과 요구 사항을 제거하지만 최종 맞춤을 확인할 필요성까지 제거하는 것은 아닙니다.

보호할 호스나 번들의 외경 치수, 필요한 커버리지 길이 및 잠금 방식을 명시하십시오. 사용 가능한 닫힌 지름과 필요한 겹침 길이를 문의하십시오. 평평한 재료의 폭은 닫힌 슬리브 내경과 동일한 사양이 아닙니다.

샘플 조립품에서 잠금 장치를 승인하십시오. 이음새는 굴곡진 곳에서 벌어지거나 보호 섹션이 노출되지 않도록 설계대로 닫혀야 합니다. 선택한 잠금 구조에 대한 열적 적합성을 별도로 확인하십시오.

케이블 번들 및 와이어 하네스를 위한 파이어 슬리브 치수 결정

슬리브 내부에서 가질 배열대로 케이블 번들을 측정하십시오. 특히 케이블 크기가 다르거나 경로를 따라 위치가 변경되는 경우, 개별 케이블 지름을 더하는 것은 완성된 번들을 측정하는 것을 대신할 수 없습니다.

가장 큰 단면, 국부적인 분기점 및 커넥터 치수를 기록하십시오. 원형이 아닌 번들의 경우 단면 스케치나 사진과 함께 폭과 높이를 모두 제공하십시오. 완벽하게 둥근 호스로 취급하기보다 실제 모양에 맞는지 확인하십시오.

관형 슬리브는 커넥터 위로 통과할 수 있는 경로도 확보해야 합니다. 분기점이나 고정된 종단부 때문에 경로 확보가 어려운 경우, 개폐형 또는 별도 섹션으로 나뉜 보호 설계를 검토하십시오. 하나의 대형 튜브가 모든 곳에 적합하게 맞을 것이라고 가정하지 마십시오.

벽 두께, 굴곡 및 보호 길이를 포함하십시오

내경은 설치된 어셈블리의 한 치수일 뿐입니다. 간단한 원형 추정치로서, 슬리브 외경은 내경에 벽 두께의 두 배를 더한 값입니다. 이음매, 마감 처리 및 국부적인 압축으로 인해 실제 외형이 달라질 수 있으므로 샘플을 사용하여 브래킷 및 인접 부품과의 간격을 확인하십시오.

끝점 사이의 직선 거리가 아닌, 배선된 어셈블리를 따라 필요한 커버리지 범위를 측정하십시오. 슬리브의 시작점과 끝점을 식별한 다음, 도면에 명시된 승인된 마감 처리와 이동 허용 범위를 고려하십시오.

의도한 굽힘 반경과 허용된 이동 범위 전체에서 슬리브가 장착된 어셈블리를 확인하십시오. 슬리브가 호스 사양에서 허용하는 것보다 더 좁게 호스를 구부리게 하거나, 보호가 필요한 영역에서 뒤로 밀려나지 않아야 합니다.

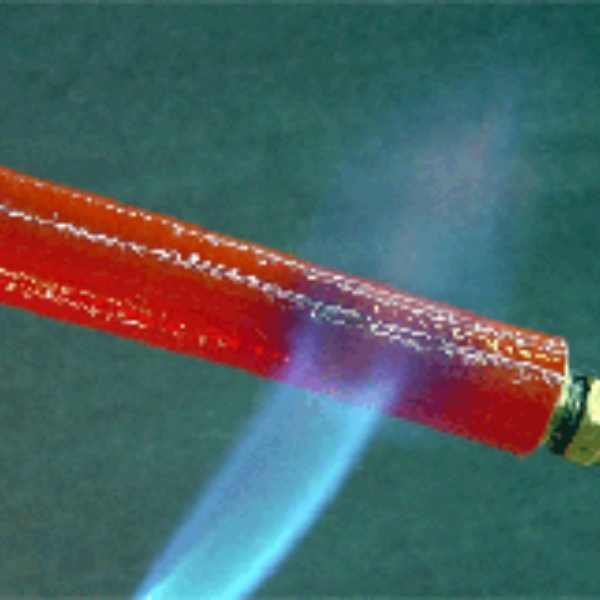

치수가 잘 맞는다고 해서 열적 적합성이 보장되는 것은 아닙니다. 더 광범위한 적용 검토를 위해서는 다음을 사용하십시오. 파이어 슬리브 선택 및 열 보호 가이드.

파이어 슬리브 크기 추천을 위해 보내야 할 정보

"1/2인치 호스용 파이어 슬리브"와 같은 요청은 여러 치수를 불분명하게 만듭니다. 다음 정보가 포함된 견적 요청서(RFQ)는 공급업체에 유용한 선택 기준을 제공합니다.

생산 주문을 내리기 전에 설치 노력, 피팅 통과, 완성된 커버리지, 해당되는 경우 클로저 결합 및 이동 자유도를 기준으로 샘플을 승인하십시오. 승인된 슬리브 부품 번호와 구조를 기록하여 후속 주문 시 공칭 직경에만 의존하지 않도록 하십시오.

파이어 슬리브 크기 측정 관련 질문

1/2인치 파이어 슬리브가 1/2인치 유압 호스에 맞습니까?

라벨이 일치한다고 해서 단순히 맞는 것은 아닙니다. 호스 명칭은 일반적으로 내경을 설명하는 반면, 슬리브 명칭은 내경을 설명합니다. 슬리브를 선택하기 전에 호스 외경을 측정하고 설치 경로를 확인하십시오.

슬리브 내경을 평평하게 폈을 때의 폭으로 측정할 수 있습니까?

평평하게 폈을 때의 폭을 내경으로 간주하지 마십시오. 직물 벽 두께, 접힘 및 측정 방법이 관계에 영향을 미칩니다. 공급업체가 명시한 슬리브 내경 또는 사용 가능한 적합 범위에 따라 주문하고, 공차가 중요한 경우 측정 방법을 명확히 하십시오.

항상 한 사이즈 크게 선택해야 합니까?

아니요. 카탈로그의 단위는 일정하지 않으며, 한 사이즈 크게 선택한다고 해서 피팅 치수, 슬리브 공차 또는 긴 설치 경로가 해결되지는 않습니다. 치수를 사용하여 사이즈 후보를 좁힌 다음, 필요한 간격과 샘플 적합성을 확인하십시오.

브레이드, 니트 및 스냅 랩 슬리브에 동일한 사이즈 차트를 사용할 수 있습니까?

상호 교환성을 보장하지는 않습니다. 이 페이지의 차트는 선택된 EFRS 관형 슬리브 사이즈를 식별합니다. 다른 구조의 치수, 설치 동작 및 닫힌 상태의 적합성을 별도로 확인하십시오.

BSTFLEX 파이어 슬리브 크기 지원 요청

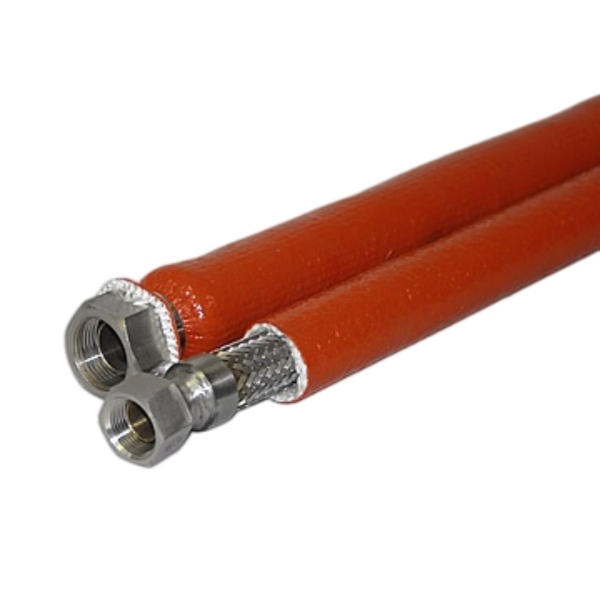

다음의 경우:유압 호스 화재 방지 슬리브 프로젝트의 경우, 실제 호스 외경(OD), 가장 큰 피팅 치수, 필요한 커버리지 길이 및 설치 단계를 보내주십시오. 케이블 어셈블리의 경우, 완성된 번들 치수와 커넥터 레이아웃을 포함하십시오.

사이즈 추천, 샘플 또는 OEM 견적을 원하시면 BSTFLEX에 문의하십시오. 슬리브가 설치 경로와 최종 위치 모두에 적합한지 평가할 수 있도록 도면이나 어셈블리 사진을 포함하십시오.
