맞춤형 봉제 벨로우즈 측정 방법: 압축 길이, 확장 길이 및 장착 치수

Oct 03 , 2026

맞춤형 봉제 벨로우즈를 측정하려면 동일한 두 장착 기준점 사이의 최단 거리와 최장 거리, 보호 대상 부품 주변에 필요한 공간, 최대 외부 둘레 및 양쪽 끝단 부속품의 치수를 기록하십시오. 직선 축 방향 설치의 경우, 설치된 두 길이의 차이가 필요한 벨로우즈 이동 거리입니다.

실린더 스트로크나 오래된 커버 사진은 시작점일 뿐, 완전한 사양은 아닙니다. 유용한 도면은 벨로우즈가 어디에 부착되는지, 메커니즘이 수축될 때 남는 공간이 얼마나 되는지, 그리고 움직이는 동안 접힌 부분이 무엇을 피해야 하는지를 보여줍니다. 이러한 측정값은 BSTFLEX 전체에 적용됩니다.맞춤형 봉제 벨로우즈 제품군원형, 직사각형, 지퍼형 및 와이어 지지형 구조에 대한 추가 세부 정보가 포함되어 있습니다.

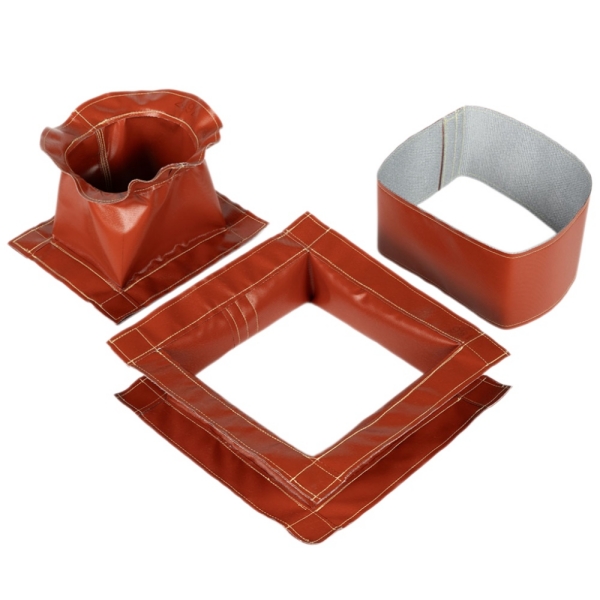

custom sewn bellows

느슨한 벨로우즈가 아니라 장착 지점부터 시작하세요.

기계의 고정 및 이동 부착 지점을 확인하십시오. 스케치에 각각 A단과 B단으로 표시하고, 길이 측정에 사용되는 정확한 기준면을 표시하십시오. 장착면, 칼라 어깨 부분, 원단 접힘선 가장자리는 서로 다른 기준면이므로 혼용하지 마십시오.

이동 거리의 양 끝단에서 동일한 참조점을 사용하십시오. 또한 치수에 칼라, 플랜지 또는 장착 플레이트가 포함되는지, 아니면 유연한 주름 본체만 포함하는지 명시하십시오. 밀리미터 또는 인치를 일관되게 사용하고, 두 단위가 모두 표시된 도면에서는 기준 단위를 명확히 표시하십시오.

권한 있는 담당자가 장비의 작동 및 유지보수 절차에 따라 장비를 배치하고 고정하십시오. 직접 측정하거나 덮개를 제거하기 전에 위험한 에너지를 차단하고 안전 상태를 확인하며 구성 요소가 의도치 않게 움직이지 않도록 고정하십시오. 작동 중인 메커니즘에 손을 넣지 마십시오.

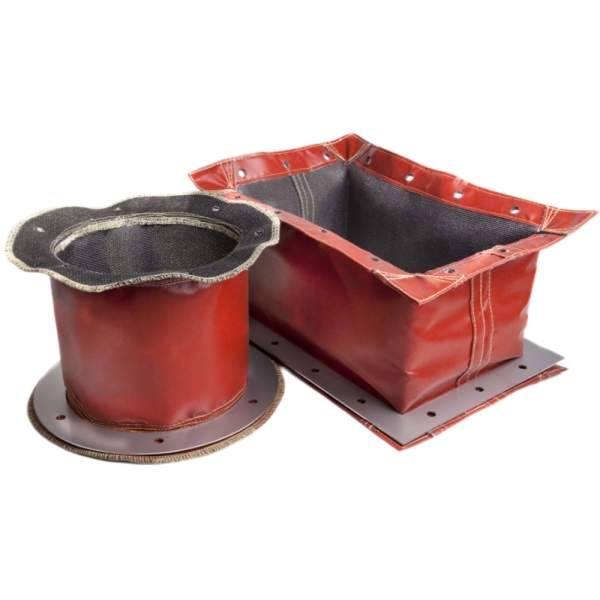

custom sewn bellows

압축 길이, 확장 길이 및 스트로크

이 가이드에서 Lc와 Le는 합의된 장착 기준점 사이의 필요한 설치 길이를 설명합니다. 느슨한 덮개의 검증되지 않은 한계에 대해서는 설명하지 않습니다.

차원 무엇을기록 중요한 차이점
압축 설치 길이, Lc 필요한 기계 이동 거리 동안 장착 기준점 사이의 최단 거리. 이는 설치 가능 공간일 뿐, 접힌 부분을 꾹꾹 눌러 쌓아 올릴 수 있는 허가를 의미하는 것은 아닙니다.
확장된 설치 길이, Le 동일한 장착 기준점 사이의 최장 거리. 이는 필요한 도달 거리이지, 천을 팽팽하게 당겨서 얻는 길이가 아닙니다.
필요한 벨로우즈 이동 거리, S 직선 축 설치의 경우 Le에서 Lc를 뺀 값입니다. 여행은 장기 체류와는 다릅니다.
유연한 신체 길이 도면에서 필요한 경우, 첫 번째 활성 접힘선과 마지막 활성 접힘선 사이의 길이입니다. 설치된 길이와 별도로 보관하고 끝단 오프셋을 표시하십시오.
허용 작동 길이 범위 제조업체가 승인한 완제품 조립체의 최소 및 최대 작업 길이. 실제 설치 위치는 이동 중에도 이 범위 내에 유지되어야 합니다.

설치된 양쪽 끝 위치를 모두 확인해야 합니다. 덮개가 충분히 펼쳐지지만 접었을 때 부피가 너무 커서 사용 가능한 공간에 맞지 않을 수 있습니다. 반대로, 덮개를 너무 작게 접으면 필요한 길이를 확보하지 못할 수 있습니다. 벤치의 펼쳐진 길이 또는 접는 횟수만으로 이러한 문제가 해결될 것이라고 생각하지 마십시오.

벨로우즈는 기계의 이동 정지 장치가 되어서는 안 됩니다. 커버가 수용해야 할 추가적인 움직임(예: 유지보수 위치 또는 정의된 과도 이동)이 있는 경우 이를 보고하고 설계 검토 시 필요한 여유 공간을 확인받으십시오.


예제 풀이: 스트로크 계산에서 끝단 부속품을 제외하는 방법

최단 장착 거리가 120mm이고 최장 장착 거리가 620mm인 직선 축 방향 설치를 고려해 보겠습니다. 이 예시 레이아웃에서 고정된 끝 부분은 각 장착 기준점과 인접한 활성 접힘 부분 사이에 20mm의 공간을 차지합니다.

측정 예시르 값
압축 설치 길이, Lc 120mm
확장된 설치 길이, Le 620mm
필요한 벨로우즈 이동 거리, Le - Lc 620 - 120 = 500 mm
결합된 고정 축 방향 끝단 오프셋 20 + 20 = 40 mm
압축 위치에서의 유연한 신체 공간 120 - 40 = 80mm
몸을 쭉 뻗은 자세에서 유연한 신체 길이 620 - 40 = 580 mm
유연체 길이의 변화 580 - 80 = 500 mm

두 측정값 모두에서 동일한 고정 오프셋이 제거되므로 이동 거리는 500mm로 유지됩니다. 한쪽 길이에서만 오프셋을 빼면 잘못된 결과가 나옵니다. 이 예에서 오프셋은 장착 기준선과 활성 접힘선 사이의 부분이며, 겹치는 칼라의 전체 물리적 길이와 자동으로 같지는 않습니다.

이 값들은 측정 방법만을 보여주는 예시일 뿐입니다. 표준 BSTFLEX 치수, 승인된 압축비 또는 특정 구조가 적합하다는 증거는 아닙니다. 원단, 접힘, 솔기, 지지대 및 마감 부속품을 종합적으로 평가해야 합니다. 오프셋, 각도 또는 다축 움직임의 경우, 축 방향 계산에만 의존하지 말고 움직임 경로를 제공하십시오.

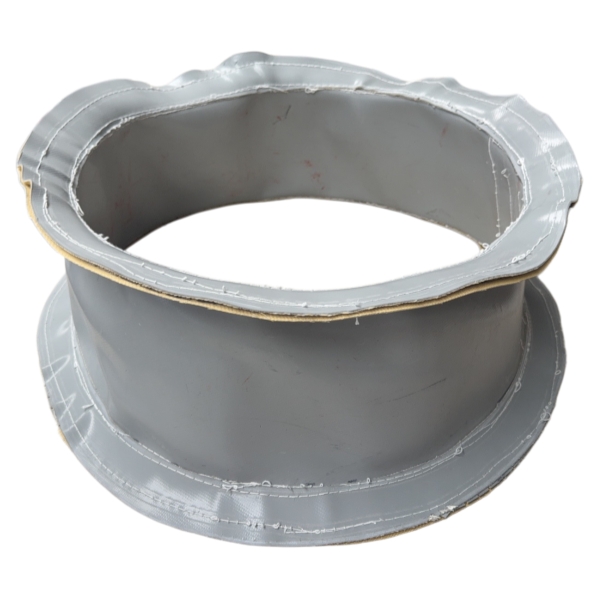

custom sewn bellows

원형 벨로우즈: 칼라 핏과 신체 부위의 간격 분리

을 위한실린더 로드와 나사를 위한 봉제된 원형 벨로우즈유연체가 둘러싸야 하는 가장 큰 구성 요소의 외형을 기록하십시오. 막대나 나사축만 측정하는 것이 아니라 보호 공간 내부에 있는 어깨 부분, 너트, 커플링 또는 기타 특징을 모두 포함하십시오.

그런 다음 주변 브래킷, 센서, 호스 및 보호 장치에 의해 허용되는 최대 외경을 기록하십시오. 제조업체가 작동 간극, 접힘 깊이 및 내부 가이드를 평가할 수 있도록 구성 요소 치수를 제안된 벨로우즈 치수와 별도로 표시하십시오.

본체 개구부와 장착 칼라 개구부는 서로 다른 용도를 가집니다. 본체는 움직이는 부품 주변에 여유 공간이 필요하고, 칼라는 부착면에 정확히 맞아야 합니다. 각 수용면을 개별적으로 측정할 때, 사용 가능한 결합 길이와 클램핑에 영향을 미치는 단차 또는 홈을 모두 고려해야 합니다.

동봉된 부품이 회전하는지 여부를 명시하십시오. 회전하는 나사나 축을 감싸는 덮개는 적절한 간극과 안내 장치가 필요하며, 해당 부품과 함께 회전한다고 가정해서는 안 됩니다.


직사각형 벨로우즈: 전체 단면적을 측정하십시오.

을 위한재봉틀 가이드웨이 및 선형 레일용 직사각형 벨로우즈필요한 내부 너비와 높이, 그리고 사용 가능한 최대 외부 너비와 높이를 기록하십시오. 너비 측정값 하나만으로는 직사각형 덮개를 정의할 수 없습니다.

보호 영역 내의 레일 단면, 베어링 블록, 돌출 볼트, 윤활 설비 및 기타 특징을 표시하십시오. 단면도와 측면도를 모두 포함하십시오. 덮개가 전체 구간을 둘러싸는지 또는 특정 측면만 보호하는지 표시하고, 접근이 가능한 상태를 유지해야 하는 개구부를 식별하십시오.

양쪽 끝 프레임을 각각 독립적으로 측정하십시오. 개구부, 외부 치수 또는 장착 구멍 패턴이 동일하다고 가정하지 마십시오. 모서리 반경, 오프셋 및 패스너 접근을 제한하는 장애물이 있는지 확인하십시오.

custom sewn bellows

양쪽 끝의 장착 치수를 기록하십시오.

부속품이 대칭으로 보이더라도 각 끝 부분을 A단과 B단으로 표시하십시오. 비대칭적인 구멍 패턴이나 지퍼 위치를 반대로 해석하지 않도록 각 끝 부분 스케치의 보는 방향을 명시하십시오.

설치 방식 치수 및제공해야 할 세부 정보
클램프가 달린 칼라 수용 직경, 사용 가능한 체결 길이, 사용 가능한 클램프 밴드 공간 및 클램프 하우징의 여유 공간.
원형 플랜지 개구부 직경, 외경, 판재 두께, 구멍 개수, 구멍 직경 및 볼트 원 직경 또는 구멍 좌표.
직사각형 플랜지 또는 프레임 개구부 너비와 높이, 외부 치수, 두께, 구멍 크기 및 중심 위치는 명확하게 표시된 기준점을 기준으로 합니다.
슬롯형 또는 강화형 부착 슬롯 너비, 길이 및 방향; 보강재 위치; 체결 부품 세부 정보; 설치 접근성.
분할형 연결구 분할 위치, 연결 방식 및 기존 부품 주변에 피팅을 조립하는 방법.

기존 장착 하드웨어를 재사용할지, 아니면 새 커버에 포함될지 명확히 하십시오. 근접 사진은 장착 구조를 파악하는 데 도움이 되지만, 구멍 패턴과 결합 치수는 치수 도면이나 검증된 측정값이 필요합니다.


지퍼형 벨로우즈: 개구부 및 접근 요구 사항을 포함하십시오.

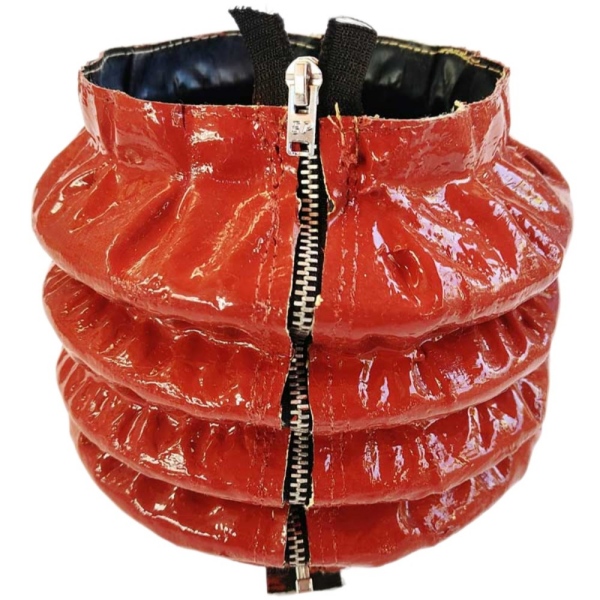

지정할 때개조 설치용 봉제 지퍼형 벨로우즈종방향 개구부 위치를 단면도에 추가합니다. 원형 덮개의 경우, 시계 방향 위치는 보는 방향이 명시된 경우에만 유용합니다.

슬라이더를 작동할 수 있는 공간을 확인하고, 덮개를 열고 끝부분의 고정 장치에 손이 닿는지 확인하십시오. 덮개 닫힘 위치에 영향을 줄 수 있는 주변의 보호 장치, 냉각수 배출구 및 뜨거운 표면을 주의 깊게 살펴보십시오. 지퍼를 닫은 상태에서 작업 영역을 측정하십시오. 열린 천 덮개의 너비는 설치된 내부 지름과 다릅니다.

원단 개구부뿐만 아니라 끝단 연결 부품도 확인하십시오. 세로 방향 지퍼는 기존 부품 주변에 장착하는 것을 간소화할 수 있지만, 일체형 장착 프레임의 경우 분해가 필요할 수 있습니다. 전체 조립 후 설치 접근성을 평가해야 합니다.

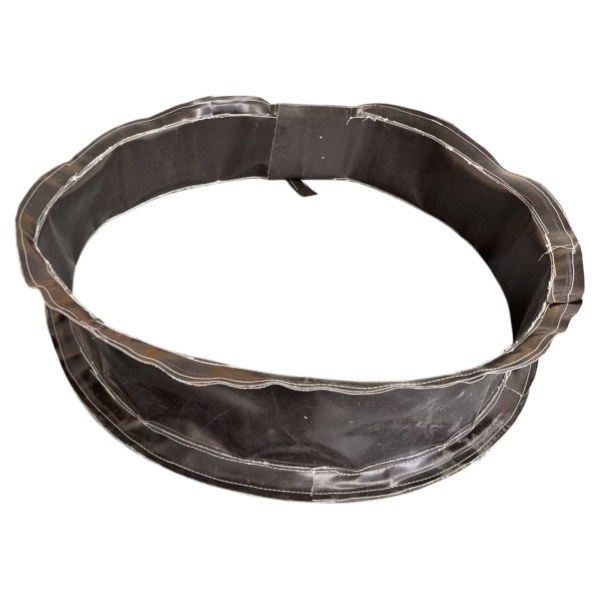

custom sewn bellows

와이어 지지형 벨로우즈: 방향 및 지지 정보 추가

을 위한대구경 용도에 적합한 봉제 와이어 지지 벨로우즈내부, 외부, 압축 및 확장 치수가 모두 동일해야 하며, 설치 방향이 수평, 수직 또는 경사인지 여부를 명시해야 합니다.

교체 작업의 경우, 기존 지지대 배치 및 간격을 확인 가능한 경우 기록하고, 해당 간격이 덮개를 펼친 상태에서 측정되었는지 또는 접은 상태에서 측정되었는지 명시하십시오. 손상된 지지대, 마찰 자국 또는 처진 부분의 사진을 첨부하십시오.

와이어 보강을 이유로 가이드 점검을 생략하지 마십시오. 계획된 스팬과 움직임에 따라 별도의 가이드, 현수 장치 또는 중간 지지대가 필요한지 검토하십시오. 설치 범위 전체를 직물 직경으로 간주하는 대신 이러한 구성 요소에 사용할 수 있는 공간을 포함하십시오.


치수표에 작동 조건을 추가하세요

이동 속도, 알려진 경우 가속도, 분당 주기 횟수 및 설치 방향을 제공하십시오. 일반적인 주변 환경 조건, 고온 장비 근처 노출, 냉각수 또는 오일 접촉, 연마성 분진 및 칩 노출 여부를 확인하십시오. 열 노출의 경우 주변 공기 온도, 복사열 및 표면 접촉 가능성을 구분하십시오.

선택된 원단, 코팅, 봉제사, 지퍼 및 지지 부품은 모두 용도에 적합해야 합니다. 원단 자체의 온도 값만으로 조립된 벨로우즈의 작동 한계를 판단해서는 안 됩니다.

밀폐된 공간이나 빠르게 변화하는 환경에 설치할 경우, 덮개의 부피 변화에 따라 공기가 어떻게 유입되고 배출되는지 파악해야 합니다. 이음새나 지퍼를 통해 공기가 충분히 통과할 것이라고 가정하기보다는 환기 시스템 점검을 요청하십시오.

custom sewn bellows

기존 벨로우즈를 대체 기준으로 사용

기존 커버는 프로필, 끝단 부속품, 닫힘 위치 및 구조를 확인하는 참고 자료로 보관하되, 필요한 치수는 기계와 대조하여 확인하십시오. 마모된 샘플은 늘어나거나 변형되었거나 불완전할 수 있습니다. 샘플의 겉보기 최대 도달 거리가 허용 가능한 작업 길이를 결정하는 기준이 될 수는 없습니다.

장착 부위 두 곳 모두, 전체 설치 과정 및 고장 발생 가능 부위를 사진으로 촬영하십시오. 측정값, 도면값 및 예상치를 각각 표시하십시오. 치수를 안전하게 확인할 수 없는 경우, 확정된 생산 치수로 제시하는 대신 검증되지 않은 치수로 표시하십시오.


견적 요청 전 해결해야 할 질문들

기계 스트로크만으로 벨로우즈 사양을 정할 수 있나요?

아니요. 동일한 스트로크는 장착 거리가 다르더라도 발생할 수 있습니다. 제안된 커버가 적합한지 여부를 판단하려면 설치 길이 제한, 단면적 및 끝단 연결 부품이 모두 필요합니다.

접힘 횟수를 이용하여 압축된 길이를 계산할 수 있습니까?

접는 횟수만으로는 정확한 크기를 판단하기 어렵습니다. 원단 두께, 봉제선, 보강재, 마감 방식, 끝단 처리 등이 접힌 상태에 영향을 미칩니다. 사용 가능한 공간을 알려주시고 확정된 디자인을 요청해 주세요.

측정값을 보내기 전에 길이를 추가해야 할까요?

먼저 실제 측정된 거리를 보내주십시오. 필요한 추가 이동 거리는 별도로 확인하고 설계 검토 시 허용 오차를 합의하십시오. 설명되지 않은 추가 사항은 설치 요구 사항을 모호하게 만들 수 있습니다.


맞춤형 봉제 벨로우즈 제작을 위한 측정 자료를 보내주세요.

유용한 견적 패키지에는 치수가 표시된 측면도, 양쪽 장착부의 단면도, 설치 사진 및 필요한 작동 조건이 포함됩니다. 또한 기준점인 Lc와 Le, 보호 대상 부품의 외피, 외부 공간 제한, 장착 세부 정보, 폐쇄부 접근 및 필요한 지원 사항을 포함하십시오.

수량, 교체 또는 신규 OEM 조립품 여부, 도면 수정 사항 또는 필요한 자재를 명시하십시오. BSTFLEX는 맞춤형 봉제 벨로우즈 제작을 위해 도면, 측정값 또는 기존 샘플을 검토할 수 있습니다. 생산 전에 승인 도면에서 최종 치수와 구조를 확인하십시오.
