직물 신축 이음 장치 고장: 원인, 검사 및 예방

직물 신축 이음매(Fabric expansion joint) 고장은 밀봉 층의 과도한 온도, 화학적 공격, 마모, 허용 범위를 초과하는 움직임, 압력 변동 또는 부착물 손상으로 인해 발생할 수 있습니다. 여러 메커니즘이 동시에 작용할 수도 있습니다. 찢어진 벨트는 눈에 보이는 결과일 뿐이며, 그 자체만으로는 근본 원인을 식별할 수 없습니다.

산업용 덕트, 배기 및 연도 가스 시스템의 경우, 단순히 어떤 직물로 손상된 것을 교체해야 하는지가 중요한 질문이 아닙니다. 무엇이 변했는지, 손상이 어디서 시작되었는지, 그리고 전체 조립품이 여전히 작동 조건에 부합하는지가 중요합니다.

BSTFLEX는 비금속 직물 신축 이음매를 맞춤형 덕트 애플리케이션용으로 제조합니다. 이 가이드는 고장을 문서화하고, 가능한 메커니즘을 구별하며, 더 나은 교체 사양을 준비하는 방법을 설명합니다.

직물 신축 이음매 고장이란 무엇인가?

이음매가 지정된 밀봉 또는 움직임 요구 사항을 더 이상 충족할 수 없을 때 기능적으로 고장 난 것입니다. 주요 파열만이 유일한 우려 사항은 아닙니다. 분리된 폐쇄부, 손상된 가스 차단막 또는 막힌 유연 섹션도 조립품이 의도된 기능을 수행하지 못하게 할 수 있습니다.

반대로, 표면의 자국이 강도나 서비스 수명이 얼마나 남았는지를 자동으로 결정하지는 않습니다. 관찰 내용을 기록하고, 승인된 구조와 비교하며, 전문가의 평가를 받으십시오. 외관만으로 계속 작동을 승인할 수는 없습니다.

부압 덕트에서 누출은 외부 가스나 먼지 기둥을 생성하기보다는 외부 공기를 안으로 끌어들일 수 있습니다. 따라서 눈에 보이는 배출물이 없다고 해서 밀봉이 온전하다는 증거는 아닙니다.

진단을 서두르지 말고 손상 패턴을 읽으십시오

다음 관찰 사항은 조사 시작점이며 진단 테스트가 아닙니다. 증거를 덕트, 라이너 및 공정 조건과 연관시킬 수 있도록 손상된 구성 요소의 방향을 식별 가능한 상태로 유지하십시오.

확인해 볼 가치가 있는 7가지 고장 메커니즘

1. 잘못된 층에서의 과도한 온도

고온용 직물이라고 해서 주변 모든 구성 요소의 온도 성능이 보장되는 것은 아닙니다. 밀봉 막, 코팅, 폐쇄부 및 부착 영역 각각에 적절한 보호가 필요합니다.

단열 베개 및 고온면 보호 상태와 함께 공정 편차를 검토하십시오. 내부 단열재가 움직이거나 추가된 커버가 열 방출을 변화시키면, 기록된 정상 가스 온도의 상승이 없더라도 외부 층이 과도한 열을 경험할 수 있습니다.

시정 조치는 열 검토를 따라야 합니다. 다른 외부 직물은 가능한 변경 사항 중 하나일 뿐입니다. 당사의 고온 직물 신축 이음매 가이드는 전체 조립품이 노출을 관리하는 방법을 설명합니다.

2. 화학적 공격 및 응축

내열성이 화학적 호환성을 보장하지는 않습니다. 공정 가스, 응축수 및 세척제는 원래 사양에서 고려되지 않은 조건에 밀봉 시스템을 노출시킬 수 있습니다.

손상이 젖은 부위, 차가운 위치 또는 연료, 공정 화학 물질이나 가동 중단 관행의 변경과 일치하는지 확인하십시오. 응축이 관련이 있는 경우, 최대 온도뿐만 아니라 최소 작동 조건도 검토하십시오.

PTFE 기반 구조와 실리콘 코팅 구조는 단순히 둘 다 유리 섬유 보강재를 사용한다고 해서 상호 교환할 수 있는 것이 아닙니다. 각 층의 필수 기능과 호환성을 확인하십시오. 다음을 참조하십시오.직물 신축 이음매 재료밀봉, 보강 및 열 보호 간의 차이점에 대해서는 다음을 참조하십시오.

3. 마모, 금속 접촉 및 입자 축적

연마성 가스 흐름과 라이너와의 마찰은 모두 국부적인 마모를 일으킬 수 있지만, 각각 다른 수정 조치가 필요합니다. 모든 마모를 재료 강도 문제로 취급하기보다는 흐름 경로와 접촉 형상을 검사하십시오.

흐름 라이너는 유연한 요소를 직접적인 노출로부터 보호합니다. 축적 방지 장벽은 공동 내의 입자 축적을 제한합니다. 이들의 기능은 다르며, 둘 다 이음매의 움직임과 호환되어야 합니다.

가장자리가 뒤틀렸는지, 내부 구성 요소가 변위되었는지, 움직임 공간을 차지하는 퇴적물이 있는지 검사하십시오. 가동 중단 중에 보이는 위치뿐만 아니라 지정된 작동 위치에서 간극을 확인하십시오. 임시 축적 방지 장벽으로 느슨한 단열재나 패킹을 추가하지 마십시오.

4. 과도한 움직임, 잘못된 사전 설정 또는 제한된 형상

유연한 벨트에는 정의된 움직임 범위가 있습니다. 이는 덕트 정렬 불량, 지지대 변위 또는 설치 오류에 대한 무제한 허용치가 아닙니다.

확인된 형상을 승인된 냉간 위치와 비교하십시오. 의도적인 사전 설정과 의도하지 않은 오프셋을 분리한 다음, 함께 발생하는 조합을 포함하여 축 방향, 측면 및 각도 움직임을 검토하십시오.

또한 라이너, 주변 구조물 또는 잘못 고정된 운송 제한 장치가 움직임을 제한하는지 확인하십시오. 제한 장치를 제거할 때는 반드시 설치 순서와 지지 요구 사항을 따라야 합니다. 더 넓은 교체용 벨트가 자동으로 형상을 수정하지 않으며, 새로운 접힘이나 접촉 지점을 만들 수 있습니다.

5. 클램핑, 개스킷 또는 폐쇄 문제

부착물 근처의 누출이 반드시 주 직물 구간에서 발생하는 것은 아닙니다. 고정 클램핑 바, 밀봉 표면, 필수 개스킷, 패스너 및 벨트 폐쇄부를 검사하십시오.

손상이 클램프 라인을 따라 발생하는 경우 날카로운 모서리와 고르지 않은 표면에 특히 주의하십시오. 공급된 부품과 설치 기록을 승인된 도면과 비교하십시오.

현장 폐쇄 및 볼트 조임 요구 사항은 구조에 따라 다릅니다. 모든 직물 이음매에 적용되는 보편적인 토크, 접착제 또는 접합 절차는 없습니다. 더 세게 조이는 것은 일반적인 수리 방법이 아니며, 누출되는 연결부를 비공식적인 점검 단계로 조정해서는 안 됩니다.

6. 압력 맥동 및 반복적인 떨림

느린 열 움직임을 수용하기 위해 선택된 직물은 설치 시 발생하는 모든 고주파 움직임에도 적합해야 합니다. 서비스를 단순히 저압으로만 설명하지 말고 팬 작동 조건과 압력 변동을 기록하십시오.

부압은 직물을 내부 구성 요소 쪽으로 끌어당길 수 있습니다. 반복적인 떨림은 주기적인 하중과 마찰 또는 입자 노출을 결합시킬 수 있습니다.

검토 시 압력 제한, 직물 구조, 지지되지 않는 형상 및 라이너 배치를 함께 다루어야 합니다. 단순히 벨트를 뻣뻣하게 만드는 것은 움직임 요구 사항과 충돌할 수 있습니다. 예상치 못한 움직임은 제품이 유연하다는 이유만으로 받아들여서는 안 되며 조사해야 합니다.

7. 설치 손상 및 이음매 주변의 변경 사항

모든 고장이 공정 매체에서 시작되는 것은 아닙니다. 취급 부주의, 근처에서의 용접 또는 연마, 날카로운 도구 및 후속 유지 보수 작업은 적합했던 유연한 요소를 손상시킬 수 있습니다.

입고 사진과 현장 작업 순서를 확인하십시오. 현재 설치 상태를 원래 기록과 비교하십시오. 단열재가 확장되었거나, 보호대가 추가되었거나, 주변 장비가 변경되었습니까?

자연적인 노화와 누적된 노출도 검토하십시오. 새 제품일 때 올바르게 맞았던 벨트가 장기간의 열적, 화학적 및 기계적 서비스 후에는 더 이상 적합하지 않을 수 있습니다. 교체 시기는 외관만 보고 판단하기보다 상태, 의무 및 제조업체의 지침을 따라야 합니다.

두 가지 다른 작동 창에서 검사

작동 중: 연결부를 방해하지 않고 관찰

현장의 위험 평가가 허용하는 경우, 승인된 담당자는 안전한 위치에서 외부 상태를 기록할 수 있습니다. 유용한 관찰 사항으로는 작동 상태에 맞춘 벨트 모양의 변화, 떨림, 눈에 보이는 누출 및 주변 열 노출 등이 있습니다.

자격을 갖춘 열화상 검사는 추가 조사를 위한 온도 패턴을 식별하는 데 도움이 될 수 있습니다. 이는 모든 내부 층을 직접 측정하거나 뜨거운 부위의 원인을 증명하지는 않습니다.

작동 중인 이음매를 조사하기 위해 구성 요소를 만지거나, 탐침하거나, 풀거나, 조이거나, 제거하지 마십시오. 위험한 누출, 급격한 열화 또는 심각한 변형이 의심되는 경우 다음 정기 점검을 기다리지 말고 공장의 대응 절차에 따라 즉시 보고하십시오.

승인된 가동 중단 중: 전체 조립품 검사

직접 작업하려면 검증된 격리, 안전한 온도, 압력 완화 및 적절한 접근이 필요합니다. 관련이 있는 경우 현장의 허가, 에너지 격리 및 밀폐 공간 절차를 적용하십시오. 분해 또는 샘플링 전에 덕트 지지대를 확인하고 오염 상태를 평가하십시오.

승인된 세척 전에 발견된 상태를 보존하십시오. 벨트 내부와 외부를 촬영하고, 상류와 하류를 식별하며, 스케치에 손상 위치를 표시하십시오. 눈에 띄게 찢어진 재료만 제거하지 말고 프레임, 폐쇄부, 라이너 및 단열재를 검사하십시오.

접근할 수 없는 영역은 검사되지 않은 것으로 기록하십시오. 전체적으로 보이는 보고서가 증거의 공백을 숨겨서는 안 됩니다.

비교 가능한 고장 기록 구축

이음매 태그당 하나의 기록을 사용하십시오. 가장 유용한 보고서는 물리적 증거를 날짜, 작동 조건 및 원래 설계와 연결합니다.

사건 설명: 설치 날짜, 처음 관찰된 손상, 서비스 기간 및 문제가 시동, 공정 일탈 또는 유지 보수 작업 후에 발생했는지 기록하십시오.

손상 위치 파악:영향을 받은 측면, 모서리, 클램프 또는 마감부를 식별하십시오. 안전한 경우 스케일이 포함된 전체 사진과 근접 촬영 사진을 포함하십시오.

변경된 내용을 기록하십시오:온도, 압력, 가스 조성, 먼지, 움직임 및 주변 단열재를 승인된 사양과 비교하십시오. 사용할 수 없는 데이터는 알 수 없음으로 표시하십시오.

증거와 해석을 분리하십시오:관찰 내용으로 "상류 클램프 인접 부위의 찢어짐"이라고 작성하십시오. 형상이나 검사 결과가 뒷받침될 때까지 가설로 "국부적인 접촉 가능성"을 기록하십시오.

이러한 분리는 사진 한 장으로 원인을 단정하는 것보다 공장 직원, 설치 계약자 및 제조업체 간의 논의를 더 유용하게 만듭니다.

벨트를 수리하거나 교체해야 할까요, 아니면 전체 어셈블리를 검토해야 할까요?

일부 직물 구조는 승인된 국부 수리 또는 마감부 수리를 허용합니다. 적합성은 손상된 층, 남아 있는 재료 상태, 공정 노출 및 사용 가능한 방법에 따라 다릅니다. 고온 서비스는 신뢰할 수 있는 수리를 더 어렵게 만들 수 있습니다.

구멍을 덮는 패치만으로는 밀봉, 강도 또는 움직임 기능이 복원되었다고 볼 수 없습니다. 승인된 수리를 대신하여 일반 테이프, 접착제, 바느질 또는 외부 덮개를 사용하지 마십시오. 모든 임시 조치에는 정의된 제한 사항, 모니터링 및 교체 계획이 필요합니다.

유지된 하드웨어와 내부 보호 장치가 여전히 적합한 경우 벨트만 교체하는 것이 적절할 수 있습니다. 동일한 위치에서의 반복적인 손상, 변경된 작동 조건 또는 노후화된 프레임 및 라이너는 전체 어셈블리에 대한 검토가 필요함을 시사합니다.

교체가 결정되면 다음을 사용하십시오.직물 신축 이음매 교체 측정 가이드연결부를 문서화하십시오. 고장 난 벨트의 왜곡된 치수를 제조 치수로 직접 사용하지 마십시오.

동일한 고장이 재발하지 않도록 방지하십시오

조달 전:작동 사양을 업데이트하고 의심되는 메커니즘, 뒷받침하는 증거 및 해결되지 않은 질문을 식별하십시오. 단순히 더 두꺼운 벨트를 요청하기보다는 재료, 단열재, 라이너 보호 또는 형상에 필요한 변경 사항에 대해 합의하십시오.

시동 전:승인된 부품과 설치 위치를 확인하고, 취급 중 손상이 있는지 검사하며, 지정된 부착물과 마감부를 확인하고, 필요한 내부 구성 요소를 점검하십시오. 어셈블리에 이물질과 승인되지 않은 장애물이 들어가지 않도록 하십시오. 운송 고정 장치 및 외부 단열재에 대한 승인된 지침을 따르십시오.

서비스 중:기준 사진을 보관하고 식별 가능한 작동 조건에서 이후의 관찰 결과를 비교하십시오. 예상치 못한 추세를 조사하고 관련 공정이나 장비 변경 후 이음매를 검토하십시오.

예방 조치로 조사를 마무리해야 합니다. 메커니즘을 식별하고, 승인된 수정 사항을 문서화하며, 재발의 증거가 다시 나타나는지 확인하십시오. 변경된 내용을 기록하지 않고 벨트를 교체하면 다음 고장의 원인을 설명하기가 더 어려워집니다.

직물 신축 이음매는 얼마나 자주 검사해야 할까요?

모든 설치에 적합한 단일 주기는 없습니다. 제조업체 지침, 누출의 결과, 작동 의무 및 현장 이력을 사용하여 검사 및 교체 계획을 수립하십시오.

설치 후 문서화된 기준 데이터는 나중에 비교하는 데 도움이 됩니다. 비정상적인 온도나 압력, 수정된 작동 조건, 인근 유지 보수 또는 노후화 징후가 나타난 후 계획을 재평가하십시오. 계획된 가동 중단 시기가 즉각적인 안전 문제를 우선할 수는 없습니다.

마찬가지로, 서비스 수명을 모든 직물 신축 이음매에 대해 보장된 연수로 명시할 수는 없습니다. 열 노출, 화학적 성질, 움직임, 설치 및 구성 요소 상태를 함께 고려해야 합니다.

교체 문의와 함께 증거를 BSTFLEX에 보내십시오

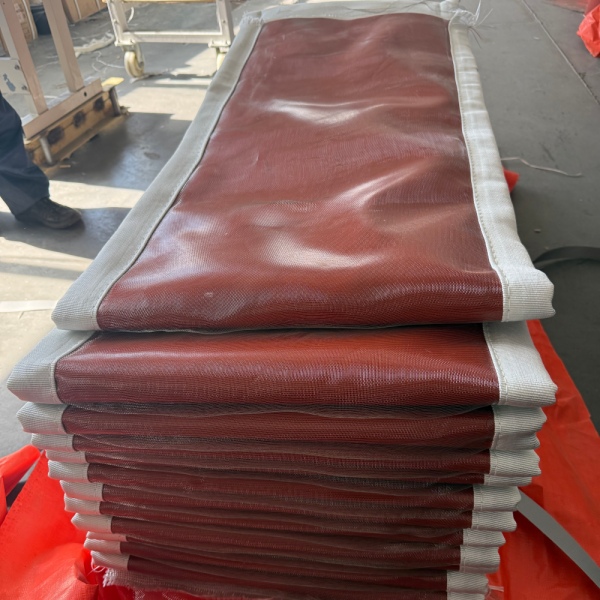

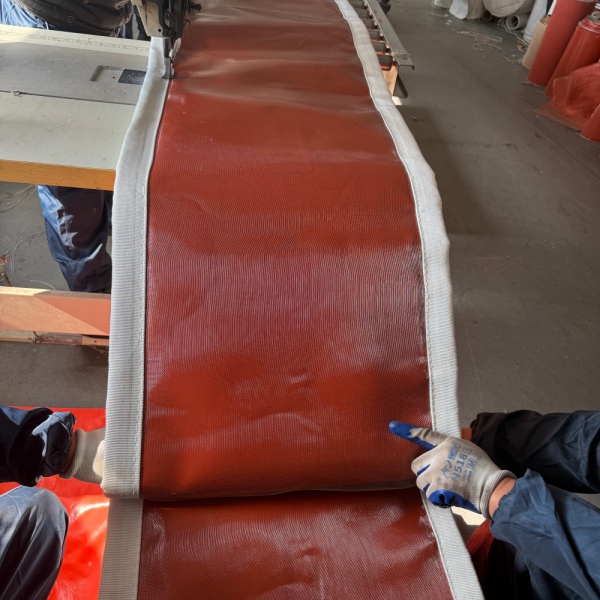

BSTFLEX는 맞춤형 유연 벨트 및 어셈블리의 도면 기반 생산을 지원합니다. 당사의 직물 신축 이음매 제조 역량은 원형, 사각형 및 프로젝트별 산업용 덕트 구성을 포괄합니다.

교체 견적을 받으려면 이음매 태그, 도면 또는 치수 조사 자료, 손상 사진, 작동 데이터 및 필요한 수량을 보내십시오. 벨트만 필요한지, 내부 구성 요소가 포함된 벨트인지, 아니면 전체 어셈블리인지 범위를 명시하고 필요한 납기일을 확인하십시오.

공장의 검사 결과와 해결되지 않은 원인을 포함하십시오. 이러한 기록은 교체 요구 사항을 검토하는 데 도움이 됩니다. 사진만으로는 고장 난 어셈블리의 상태를 인증하거나 지속적인 작동을 승인할 수 없습니다.
