유도 용해용 방화 슬리브: 수냉식 전력 리드 및 호스 보호

유도 용광로 주변의 유연한 연결부에는 별도의 보호 계획이 필요합니다. 수냉식 전원 케이블, 별도의 냉각수 호스, 유압 라인은 모두 동일한 영역을 통과하면서 각기 다른 역할을 수행합니다. 외경은 비슷해 보일 수 있지만, 전기적, 냉각적, 기계적 요구 사항은 서로 호환되지 않습니다.

유도 용해용 내열 슬리브이 슬리브는 적절한 호스와 전선이 복사열이나 용융 금속 비산에 노출되는 부위에 외부 보호층을 제공합니다. 슬리브를 선택할 때는 실제 설치 시 노출 환경, 용광로의 움직임, 점검을 위한 접근성 등을 고려해야 합니다. 슬리브는 승인된 조립체를 보완하는 역할을 하며, 전원선의 절연, 냉각 회로 또는 압력 유지 호스를 대체하는 것은 아닙니다.

그만큼BSTFLEX 방화 슬리브 제품군본 명세서에는 주조 장비의 외부 보호 요구 사항을 평가하기 위한 실리콘 코팅 유리 섬유 구조물이 포함되어 있습니다.

커버를 지정하기 전에 먼저 해당 제품 라인을 확인하십시오.

장비 도면을 사용하여 각 보호 구역 내부에 무엇이 있는지 확인하십시오. 특히, 문의 시 수냉식 전기 케이블을 단순히 물호스라고 설명하지 마십시오.

여러 회로가 하나의 지지대를 공유하는 경우에도 각 회로를 개별적으로 식별하십시오. 장비 설계자의 동작, 냉각, 전기적 절연 및 점검 접근성에 대한 검토 없이 여러 회로를 하나의 큰 커버 안에 통합하지 마십시오.

용융 온도가 아닌 납의 노출량을 지정하십시오.

금속 욕조 온도는 슬리브의 연속 작동 온도가 아닙니다. 보호 라인이 용광로 입구, 주입 영역, 고온 표면 및 기존 차단 시설과 관련하여 어디에 위치하는지 설명하십시오.

우려 사항이 지속적인 복사열, 간헐적인 물방울, 반복적인 비산 또는 뜨거운 표면과의 접촉 가능성인지 기록하십시오. 금속 또는 합금의 종류와 슬래그 노출 여부도 포함하십시오. 일반적인 용융 비산 설명만으로는 모든 재료가 모든 주조 공정에 적합하다고 승인하기에 충분하지 않습니다.

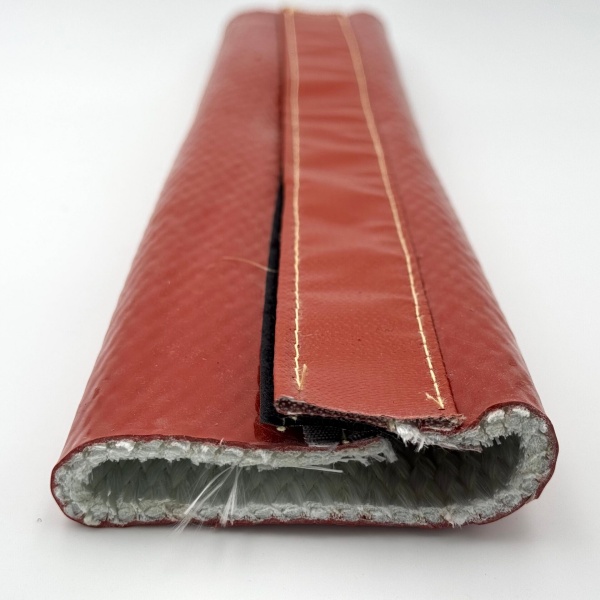

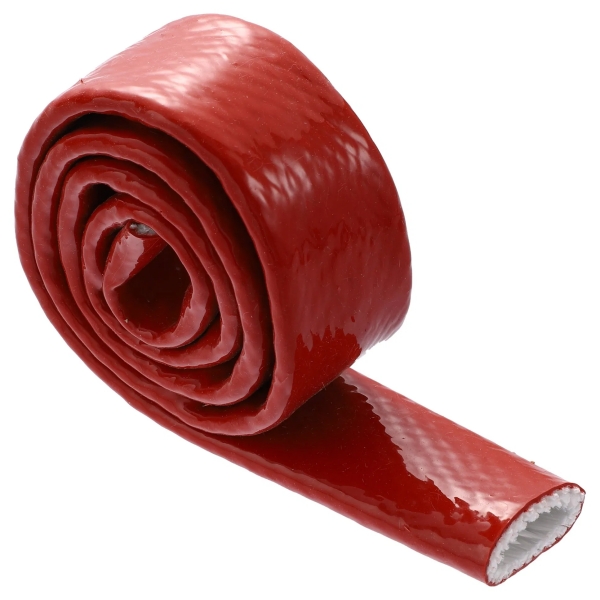

그만큼BSTFLEX EFRS 실리콘 코팅 유리섬유 방화 슬리브이 제품은 실리콘 고무 아래에 유리 섬유 강화 플라스틱을 엮은 구조를 가지고 있으며, 고온 산업 환경에서 호스와 케이블을 보호하기 위해 제공됩니다. 본 제품은 지정된 노출 조건에 대한 적합성을 평가하기 위한 것이며, 전체 용광로 회로에 대한 자동 적합성 보증을 제공하는 것은 아닙니다.

해당 제품 데이터 및 시험 증거와 노출 시간 및 허용 기준을 요청하십시오. 지속적인 유출, 고인 금속 또는 용광로 유출과 같은 위험 요소가 있는 경우 별도의 엔지니어링 보호 평가를 요구하십시오. 호스 슬리브를 장비의 보호 장벽을 대체하는 용도로 사용하지 마십시오.

수냉식 파워, 납 보호는 건강한 납에서 시작됩니다

수냉식 전원 케이블은 단순히 외부 고무 호스만 있는 것이 아닙니다. 도체 배열, 단자 및 물 통로가 서로 긴밀하게 연결되어 작동합니다. 외부가 멀쩡해 보여도 내부 부품의 열화로 인해 냉각 흐름이 제한될 수 있습니다.

교체용 커버를 지정하기 전에 기존 보호 장치가 손상된 원인을 파악해야 합니다. 국부적인 외부 물 튀김이나 물 흐름 제한으로 인한 과열은 각각 다른 조치가 필요합니다. 두꺼운 슬리브를 추가하는 것만으로는 열화된 도체, 불량한 전기 연결 또는 냉각 제한을 해결할 수 없습니다.

냉각 요구 사항을 유지하십시오

제안된 외부 덮개가 작동 조건에 부합하는지 보일러 또는 주요 제조업체에 검토를 요청하십시오. 필요한 물 유량, 온도 제한 및 모니터링 장치를 유지하십시오. 덮개가 너무 작아서 호스를 압축하거나, 덮개를 맞추기 위해 호스 지지대를 이동시키지 마십시오.

외부 절연재는 어셈블리 주변의 열 전달에 영향을 미칩니다. 따라서 절연재의 적합성은 슬리브 데이터시트에 인쇄된 온도 등급만으로 판단하는 것이 아니라, 승인된 전기 및 냉각 조건 내에서 리드가 작동하는 상태에서 확인해야 합니다.

전기 보호 장치는 별도로 보관하십시오.

방화 슬리브의 재질 설명을 완성된 전원 리드의 전압 정격으로 사용하지 마십시오. 지정된 호스 절연, 단자 간격 및 전기적 안전 거리를 유지하십시오. 열 덮개가 있다고 해서 전원이 공급된 리드를 만질 수 있는 것은 아닙니다.

전원 연결부 및 유도 부품 근처의 고정 장치 및 고정 하드웨어는 장비 제조업체의 승인을 받아야 합니다. 금속 스냅, 밴드 또는 기타 부착물은 필요한 간격을 침범하거나 의도치 않은 접촉점을 만들어서는 안 됩니다.

용광로 경사 경로를 통한 검토 범위

경사로 설치의 경우, 허용된 이동 범위 내에서 배관 및 호스의 위치를 ​​보여주는 도면을 준비하십시오. 용광로가 똑바로 선 상태에서 촬영한 사진도 유용하지만, 전체 설치 과정을 설명하는 것은 아닙니다.

슬리브 부분이 구부러지는 지점, 지지대에 접근하는 지점, 방향이 바뀌는 지점 또는 인접한 선을 지나는 지점을 확인하십시오. 슬리브가 필요한 보호 영역에서 뒤로 미끄러져 나올 수 있는지 또는 움직임을 방해하는 주름으로 모일 수 있는지 확인하십시오.

브래킷과 가이드 부분에는 완성된 커버의 더 큰 외부 치수를 포함시키십시오. 탈착식 구조의 경우, 패스너 사이와 굽힘 부분 주변에서 겹침이 제대로 유지되는지 확인하십시오. 슬리브는 하부 조립체가 허용된 굽힘 반경 이하로 휘어지지 않도록 승인된 경로를 따라야 합니다.

장비팀에서 승인한 이동 평가 방법을 사용하고, 작업자는 움직이는 장비에서 멀리 떨어져 있어야 합니다. 용광로 또는 연결된 기계 장치가 움직이는 동안에는 슬리브를 손으로 위치시키거나 조정하지 마십시오.

서비스 작업과 관련된 설치 형식을 선택하십시오.

신규 또는 재제조된 전원선의 경우, 관형 방화 슬리브는 전원선 제조업체의 조립 공정의 일부로 포함될 수 있습니다. 슬리브가 설치되었는지, 그리고 단자 형상에 적합한지 확인하십시오. 호스 직경만으로는 이 문제를 해결할 수 없습니다.

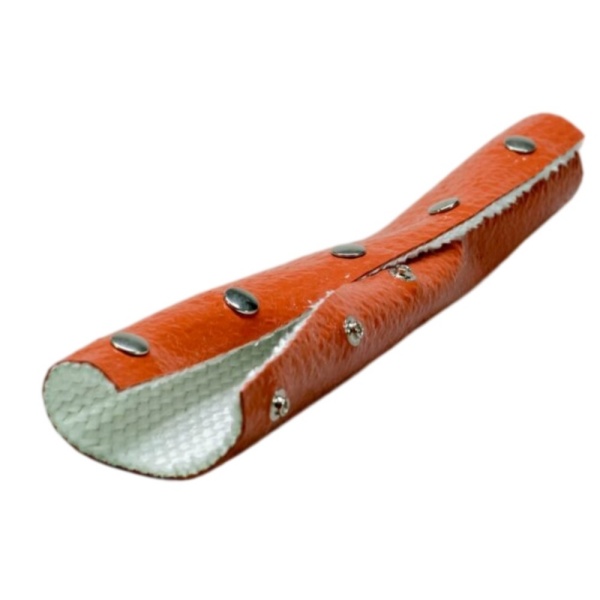

최종 액세스가 없는 기존 연결의 경우,스냅랩 방화 슬리브세로 방향으로 열리는 형태를 제공하여 평가할 수 있습니다. 사용 가능한 밀폐 상태, 이음매 위치 및 검사 접근성을 명시하십시오. 제안된 밀폐 방식이 전기적 및 열적 환경에 적합한지 확인하십시오.

플랜지, 분기부 또는 지지대로 인해 표준 슬리브가 필요한 영역을 덮을 수 없는 경우, 맞춤형 커버리지 평가를 위해 해당 형상 정보를 제출하십시오. 표준 제품에 구멍을 뚫는 것은 제품의 커버리지를 변경하는 행위이며, 문서화되지 않은 현장 개조로 간주되어서는 안 됩니다.

사용하세요방화 슬리브 사이즈 차트 및 장착 여유 공간 가이드치수 기준점을 정한 후, 다른 용광로의 명목상 크기를 그대로 사용하는 대신 실제 설치된 구성을 승인하십시오.

냉각 호스와 유압 호스는 별도의 결정이 필요합니다.

냉각수 호스의 경우, 연결부 점검 및 누수 감지를 실질적으로 수행할 수 있도록 하십시오. 설치 외관을 개선하기 위해 누수가 의심되는 부분을 덮지 마십시오. 물이 용융 금속에 닿으면 폭발할 수 있으며, 외부 슬리브는 누수 방지 시스템이 아닙니다.

용광로 근처의 유압 라인의 경우,BSTFLEX 유압 호스 방화 슬리브이 제품은 외부 열 보호를 위한 출발점을 제공합니다. 실제 유체, 호스 한계, 경로 및 마찰 조건은 별도로 검토하십시오. 추가된 슬리브는 호스의 압력 등급을 높이거나 호스 파열을 효과적으로 방지하지 않습니다.

선택한 커버를 해당 회로에 맞게 기록하십시오. 유압 라인용으로 승인된 예비 슬리브를 치수가 일치한다는 이유만으로 수냉식 전기 리드에 자동으로 장착해서는 안 됩니다.

보호 구역을 점검 가능하게 만드십시오

커버 아래에 있는 호스나 전선을 기술자가 어떻게 검사할지 결정하십시오. 열어야 하는 부분, 접근해야 하는 단자 영역, 그리고 읽을 수 있어야 하는 라벨을 명시하십시오. 분할형 커버의 경우, 설치자가 겹치는 부분을 임의로 선택하도록 하는 대신 이음매 부분의 덮는 방식을 지정하십시오.

공인 검사 시 슬리브와 하부 어셈블리를 모두 검사하십시오. 덮개 이탈, 코팅 손상, 섬유 노출, 잠금 장치 불량 및 부분적인 마찰 흔적을 확인하십시오. 누출, 변형, 전기적 손상 또는 비정상적인 발열은 해당 분야 전문가에게 평가하도록 하십시오.

물 튀김 사고 후에도 고정할 수 있는 슬리브라고 해서 반드시 재사용에 적합한 것은 아닙니다. 합의된 검사 및 교체 기준(사고 발생 시 교체 요건 포함)을 적용하십시오. 손상 위치를 기록해 두십시오. 한 지점에서 반복적으로 손상이 발생하는 경우, 단순히 슬리브를 반복적으로 교체하는 것뿐만 아니라 배관 경로 또는 차단벽에 대한 재검토가 필요합니다.

용광로 가동 중지 절차 내 설치 계획

용광로가 유지보수 절차에서 요구하는 조건에 도달한 후에만 보호 장치를 설치하거나 제거하십시오. 장비에 용융 금속이 남아 있거나 관련 전기적 또는 기계적 위험이 제어되지 않은 상태에서는 슬리브에 직접 손을 넣어 작업하지 마십시오.

규정된 정지 및 냉각 절차를 준수하고, 필요한 경우 지속적인 냉각을 진행하십시오. 용융 전원을 차단한다고 해서 냉각을 중단할 수 있는 것은 아닙니다. 자격을 갖춘 담당자는 작업 시작 전에 지정된 에너지 차단 조건을 설정하고 확인해야 합니다.

슬리브 시험을 수행하기 위해 유량, 온도, 접지 누전 또는 기타 안전 시스템을 우회하지 마십시오. 제품 적합성 평가는 장비 제조업체의 안전 작동 및 유지 보수 규정 내에서 수행되어야 합니다.

주조 공장에서 슬리브 검토를 위해 보내야 할 서류

표시된 경로 도면이 포함된 문의가 용광로 용량과 슬리브 직경만 명시한 문의보다 더 유용합니다. 요청 수량과 함께 다음 적용 정보를 포함하십시오.

교체 프로젝트의 경우, 기존 커버 사진과 손상 부위 사진을 첨부해 주십시오. 신규 설치의 경우, 제작 길이를 승인하기 전에 제안된 설치 및 커버리지 세부 정보를 제공해 주십시오.

유도 가열로 내화 슬리브 관련 질문

일반 유리섬유 슬리브가 실리콘 코팅 방화 슬리브를 대체할 수 있을까요?

동일하다고 가정하지 마십시오. 코팅 및 마감 벽 구조는 보호 설계의 일부입니다. 유리 섬유 함량만 비교하는 대신, 필요한 열, 물 튀김 및 설치 조건에 맞는 제품을 선택하십시오.

수냉식 전원 케이블의 과열 문제를 방화 슬리브로 해결할 수 있을까요?

아니요. 외부 열 노출에는 도움이 될 수 있지만, 냉각 부족이나 내부 전기적 결함을 해결하지는 못합니다. 외부 커버를 선택하거나 교체하기 전에 과열의 원인을 파악하십시오.

유도 가열로 슬리브는 전기로 케이블 커버와 호환됩니까?

제품명이나 직경만으로는 판단할 수 없습니다. 전기적 정격, 케이블 구조, 움직임, 노출 환경 및 필요한 보호 커버 설계 등을 비교해야 합니다. 일반적인 튜브형 슬리브가 특수 설계된 다층 구조의 용광로 케이블 보호 커버와 자동으로 동일하다고 볼 수는 없습니다.

유도 용해 장비용 내화 슬리브 샘플을 요청하세요.

BSTFLEX는 특수 두께, 길이 및 포장 옵션을 제공하는 실리콘 코팅 유리섬유 방화 슬리브를 외부 호스 및 케이블 보호용으로 공급합니다. 유도 용융 프로젝트의 경우, 제안된 슬리브는 실제 리드 또는 호스 어셈블리와 일치해야 합니다.

회로 식별 번호, 배선도, 외부 치수, 노출 정보 및 수량을 보내주십시오. 새 전선용 튜브형 슬리브가 필요한지, 아니면 기존 설치용 개폐식 커버가 필요한지 명시해 주십시오.

제품 데이터, 샘플 또는 주조용 내화 슬리브 견적을 요청하십시오.장비 제조업체의 요구 사항을 포함하여 승인된 전기, 냉각 또는 유압 설계를 변경하지 않고 외부 보호 기능을 평가할 수 있도록 하십시오.
