벨트형 대 플랜지형 패브릭 신축 이중관: 연결 프로필 선택

벨트 타입 및 플랜지형 패브릭 익스팬션 조인트는 플렉시블 엘리먼트를 산업용 덕트 설비에 연결하기 위해 서로 다른 방식을 사용합니다. 이러한 차이는 외관 이상의 영향을 미칩니다. 연결 프로파일은 가용 변위, 설치 공간, 프레임 설계, 라이너 배치, 교체 작업, 그리고 플렉시블 벨트가 인접한 덕트에 클램프 또는 볼트로 체결되는 방식에 영향을 줄 수 있습니다.

어떤 구성이 자동으로 더 우수하다고 할 수는 없습니다. 적합한 설계는 기존 덕트 인터페이스, 변위 요구 사항, 온도, 압력, 공정 매체, 입자 조건 및 설치 시 확보되는 접근성에 따라 달라집니다.

BSTFLEX manufactures 맞춤형 비금속 패브릭 익스팬션 조인트를 원형, 사각형 및 특수 산업용 덕트 시스템용으로 제조합니다. 본 가이드는 벨트 타입과 플랜지형 구성 간의 실질적인 차이점과 두 디자인 중 하나를 선택하기 전에 구매자가 제공해야 하는 정보를 설명합니다.

빠른 비교: 벨트 타입 대 플랜지형

이 표는 선택 개요이며 범용 설계 규칙이 아닙니다. 최종 형상과 성능은 실제 프로젝트 조건에 따라 결정되어야 합니다.

벨트 타입 패브릭 익스팬션 조인트란 무엇인가?

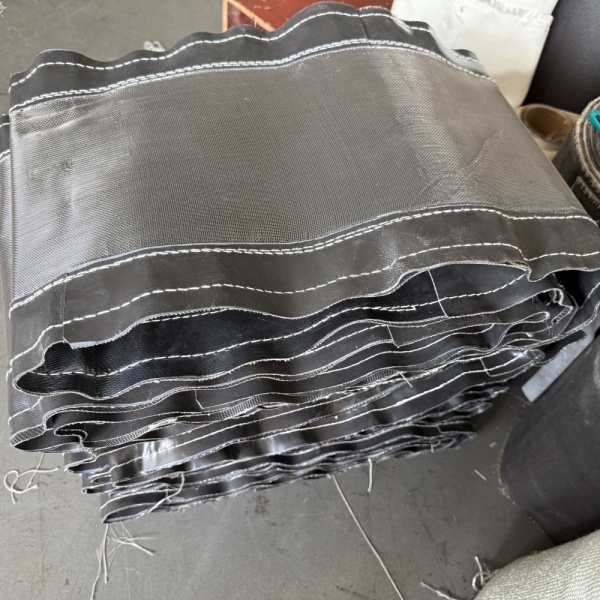

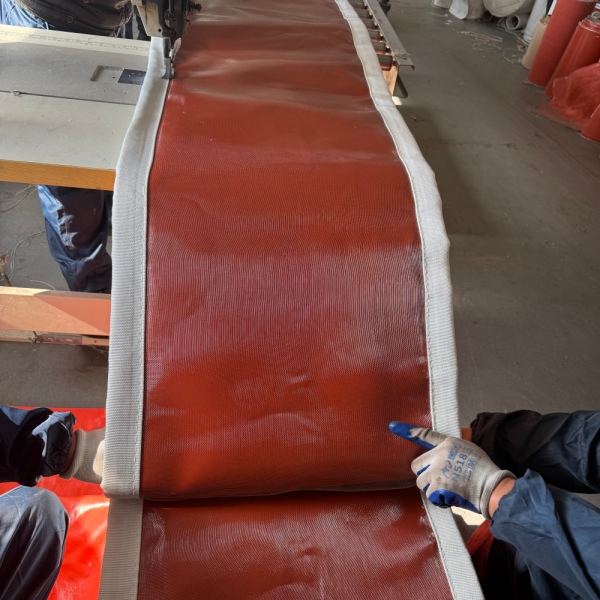

~에 있어서 벨트 타입 패브릭 익스팬션 조인트, 플렉시블 엘리먼트는 일반적으로 평평한 벨트로 제조되며 용도에 맞게 설계된 금속 프레임 주위에 부착됩니다. 클램핑 바, 패스너 또는 기타 승인된 부착 방식이 벨트를 프레임에 고정합니다.

플렉시블 벨트는 부착 영역 사이의 공간을 가로지르며, 인접한 덕트들이 서로 상대적으로 이동할 때 변형됩니다.

벨트 타입 구성은 다음과 함께 사용할 수 있습니다:

• 원형 덕트 설비
• 사각 덕트 설비
• 정사각형 덕트
• 대형 산업용 배기 시스템
• 열풍 덕트
• 연도 가스 시스템
• 팬 입구 및 출구 연결부

가장 큰 장점은 단순히 패브릭이 평평하다는 점이 아닙니다. 별도의 부착 프레임을 통해 신축 이음관 설계자가 벨트 위치, 사용 가능한 이동 영역 및 공정 가스로부터의 거리를 유연하게 설정할 수 있습니다.

프레임 이격 거리가 중요한 이유

고온 덕트에서는 가스의 직접적인 흐름으로부터 유연 요소(Flexible Element)를 더 멀리 배치하는 것이 유용할 수 있습니다. 벨트형 프레임은 가스 경로와 유연 벨트 사이에 이격 공간을 만들어 낼 수 있습니다.

이 공간에는 다음과 같은 구성품을 설치할 수 있습니다.

• 내부 유량 라이너
• 단열재
• 단열 베개
• 축적 방지 차단재
• 고온부 보호재

이격 공간 자체가 온도 보호를 보장하는 것은 아닙니다. 가스 온도, 라이너 형상, 단열 구조 및 벨트 재질을 종합적으로 검토해야 합니다.

까다로운 열 조건의 애플리케이션에 대한 자세한 내용은 다음 가이드를 참조하십시오. 고온용 패브릭 신축 이음관.

플랜지형 패브릭 신축 이음관이란 무엇인가요?

플랜지형 패브릭 신축 이음관에서는 유연 요소에 플랜지 모양의 가장자리나 다리가 포함되어 인접한 덕트나 지지 구조물과의 연결부 일부를 형성합니다.

일부 제조업체에서는 특정 버전을 다음과 같이 칭하기도 합니다.

• 플랜지형
• U형
• 일체형 플랜지형

이 용어들은 서로 관련이 있지만 모든 제조업체에서 자동으로 동일하게 처리되어서는 안 됩니다. 구성 이름에만 의존하기보다는 프로젝트 도면에서 실제 형상을 정의해야 합니다.

플랜지형 구성은 기존 시스템이 이미 플랜지 간 연결을 염두에 두고 설계되었거나 사용 가능한 설치 공간이 대형 외부 벨트 프레임에 적합하지 않은 경우에 유용할 수 있습니다.

사용 가능한 공간만으로 선택하지 마십시오

설치 간격이 짧을 때마다 플랜지형 구조를 선택하고 싶을 수 있습니다. 그러나 그러한 접근 방식은 잘못된 결과를 초래할 수 있습니다.

필요한 유연한 형상은 다음과 같은 사항을 여전히 수용해야 합니다.

• 축 방향 압축
• 축 방향 신장
• 횡방향 변위
• 각도 변위
• 복합 변위
• 압력 관련 변형
• 반복적인 열사이클

필요한 변위에 충분한 유연성 재질을 제공하지 않는 콤팩트한 연결은, 단지 기존 플랜지 사이에 들어맞는다고 해서 성능이 개선되는 것은 아닙니다.

벨트 타입이라고 해서 벨트만 의미하는 것은 아닙니다

벨트 타입 이음관은 다양한 공급 범위로 제공될 수 있습니다.

프로젝트에 따라 요청된 공급 항목에는 다음이 포함될 수 있습니다.

• 플렉시블 벨트 단품
• 단열 부품이 포함된 플렉시블 벨트
• 축적 방지 배리어(accumulation barrier)가 있는 벨트
• 내부 라이너가 있는 벨트
• 완전한 금속 프레임 및 플렉시블 어셈블리
• 사전 조립된 신축 이관(expansion joint) 유닛

이러한 구별은 교체 프로젝트에서 특히 중요합니다.

기존 금속 프레임이 여전히 적합한 경우, 고객에게는 교체용 플렉시블 벨트만 필요할 수 있습니다. 프레임, 라이너 또는 부착 표면이 손상된 경우, 패브릭만 교체한다고 해서 의도된 형상이나 성능이 회복되지 않을 수 있습니다.

기존 설치의 경우 견적 요청(RFQ)을 준비하기 전에 당사의 교체용 패브릭 신축 이관 측정 가이드를 이용하세요.

플랜지형(Flanged Type)이 표준 플랜지를 의미하는 것은 아닙니다

'플랜지형 신축 이관'이라는 문구가 모든 이관이 표준 파이프 플랜지를 사용한다는 의미로 해석되어서는 안 됩니다.

산업용 패브릭 신축 이관은 대형 제작 덕트에 자주 연결됩니다. 연결부는 직사각형, 원형, 정사각형 또는 프로젝트별 맞춤형일 수 있습니다.

도면에는 다음 사항이 명시되어야 합니다:

• 덕트 개구부 치수
• 플랜지 너비
• 해당되는 경우 플랜지 두께
• 구멍 직경
• 볼트 구멍 간격
• 코너 구조
• 연결 거리
• 플렉시블 프로파일 치수

대형 직사각형 시스템의 경우 코너 프로파일과 긴 변의 거동에 특별한 주의를 기울여야 합니다. 추가적인 치수 가이드는 산업용 덕트용 직사각형 패브릭 신축 이관을 참조하세요.

일반적으로 움직임이 구성 이름보다 더 중요합니다

구매자는 다음만 지정해서는 안 됩니다:

“벨트형 필요”

또는:

“플랜지형 필요.”

제조업체에는 실제 움직임 요구 사항도 필요합니다.

유연한 프로파일은 이 운동 영역을 고려하여 엔지니어링되어야 합니다. 형상 이름만으로는 운동 용량을 확립할 수 없습니다.

온도는 선호되는 아키텍처를 변경할 수 있습니다

높은 가스 온도는 유연한 벨트와 가스 유로 간의 관계를 특히 중요하게 만들 수 있습니다.

벨트형 구조는 다음에 대한 공간을 제공할 수 있습니다:

• 직접적인 가스 흐름으로부터의 이격
• 내부 단열재
• 고온면 직물
• 플로우 라이너
• 축적 제어 구성품

이로 인해 벨트형 배치는 많은 고온 덕트 시스템에서 유용할 수 있습니다.

그러나 모든 고온 신축 관이 반드시 벨트형이어야 한다고 결론짓는 것은 잘못된 것입니다. 적절히 엔지니어링된 플랜지형 구조 역시 재질, 프로파일 및 열 보호가 운전에 부합할 때 적합할 수 있습니다.

올바른 재질 패키지는 유리섬유, 코팅된 유리섬유, PTFE 기반 재질, 실리카 직물 및 단열재를 조합할 수 있습니다. 각 레이어의 역할에 대해서는 다음 가이드를 참조하십시오 패브릭 신축 관 재질.

분진과 마모는 보호되는 벨트 위치에 유리할 수 있습니다

분진을 함유한 가스가 벨트형 또는 플랜지형 구조를 자동으로 결정하지는 않지만, 유연한 엘리먼트 주변의 아키텍처에 영향을 미칠 수 있습니다.

입자가 벨트에 직접 충돌할 수 있는 경우 시스템에 플로우 라이너가 필요할 수 있습니다. 고형물이 신축 관 공동(cavity)에 들어와 운동을 제한할 수 있는 경우 축적 방지 배리어도 고려할 수 있습니다.

이 구성품들은 서로 다른 기능을 수행합니다.

플로우 라이너: 직접적인 가스 흐름과 입자 충돌로부터 유연한 엘리먼트를 보호합니다.

축적 방지 배리어: 신축 관 공동 내 고형물의 유입 또는 쌓임을 제한하는 데 도움을 줍니다.

설계자는 명시된 전체 운동에 대해 여전히 충분한 간격을 확보해야 합니다.

양압 및 음압 고려

유연한 엘리먼트는 압력을 받으면 변형됩니다. 이는 대형 패브릭 신축 관에서 특히 중요합니다.

음압 상태에서는 벨트가 덕트 내부로 끌려 들어갈 수 있습니다. 양압 상태에서는 유연한 엘리먼트가 반대 방향으로 하중을 받습니다.

벨트형 및 플랜지형 설계를 비교할 때 다음 항목을 제공하십시오:

• 정상 운전 압력
• 설계 압력
• 양압 또는 음압 부호
• 압력 단위
• 확인된 압력 맥동

신축 관이 팬이나 댐퍼 근처에 있는 경우 반복적인 압력 변동도 식별해야 합니다.

벨트 타입은 향후 벨트 교체를 단순화할 수 있습니다

유지보수 용도에서 벨트형 구조가 매력적일 수 있는 한 가지 이유는 유연한 벨트가 유지되는 금속 프레임과 별개로 교체 가능할 수 있기 때문입니다.

이는 다음과 같은 경우에만 이점이 됩니다:

• 프레임이 구조적으로 적합한 상태를 유지하는 경우
• 부착 표면을 계속 사용할 수 있는 경우
• 라이너가 올바르게 위치한 상태를 유지하는 경우
• 원래 형상이 적절한 상태를 유지하는 경우
• 작동 조건이 원래 사양을 벗어나 변경되지 않은 경우

따라서 손상된 벨트는 반복 주문을 하기 전에 전체 어셈블리에 대한 검사를 유발해야 합니다.

참조: 직물 신축 이탈 고장 원인, 검사 및 예방(기존 조인트가 찢어지거나, 과열되거나, 누출되거나 반복적인 손상을 입은 경우).

오픈 벨트 또는 엔드리스 벨트는 별도의 결정입니다

연결 프로파일과 공급 형태는 관련이 있지만 동일한 문제는 아닙니다.

벨트 타입 직물 요소는 잠재적으로 다음과 같이 공급될 수 있습니다:

• 폐쇄형 또는 엔드리스 벨트
• 승인된 현장 폐쇄를 위해 준비된 오픈 벨트
• 완전한 사전 조립된 신축 이탈의 일부

올바른 선택은 설치 접근성과 승인된 접합 방법에 따라 달라집니다.

예를 들어, 엔드리스 벨트는 양쪽 끝을 분리할 수 없을 때 기존 덕트 주위에 설치하기 어려울 수 있습니다. 오픈 벨트는 접근성 문제를 해결할 수 있지만, 현장 폐쇄는 선택된 구조와 호환되어야 합니다.

이 주제는 벨트와 플랜지형 프로파일 간의 선택과는 별개로 지정되어야 합니다.

조합형 직물 신축 이탈은 어떠합니까?

일부 직물 신축 이탈 시스템은 벨트형과 플랜지형 구성의 특성을 결합합니다.

조합 디자인은 두 덕트 인터페이스가 다르거나 프로젝트 형상에 따라 유연한 요소의 반대쪽에 서로 다른 부착 프로파일이 필요한 경우에 유용할 수 있습니다.

조합 구성이 어려운 설치를 위한 만능 해결책이라고 가정하지 마십시오. 제조업체는 여전히 동일한 엔지니어링 입력(치수, 움직임, 온도, 압력, 매체 및 설치 형상)이 필요합니다.

신규 설치 대 교체 프로젝트

신규 덕트 시스템의 경우

신축 이탈 구성은 제작 전에 덕트 디자인과 조율될 수 있습니다. 이를 통해 설계자는 다음을 평가할 수 있습니다:

• 필요한 프레임 셋백
• 사용 가능한 대면 공간
• 라이너 배치
• 유연한 벨트 너비
• 조립을 위한 접근성
• 향후 벨트 교체

이 상황에서 벨트 타입 또는 플랜지 타입을 선택하는 것은 원래 시스템 설계의 일부가 될 수 있습니다.

교체의 경우

기존 인터페이스는 교체 프로파일에 큰 영향을 미칠 수 있습니다.

플랜지형에서 벨트형으로, 또는 벨트형에서 플랜지형으로 변경하기 전에 수정 사항이 다음 사항에 영향을 미치는지 평가하십시오:

• 전체 설치 치수
• 필요한 움직임
• 금속 프레임 형상
• 기존 라이너
• 덕트 지지 하중
• 유지보수 접근성
• 현장 제작 범위

교체 프로젝트는 단순히 하나의 설계가 제작하기 더 쉬워 보인다는 이유로 구성을 변경해서는 안 됩니다.

구매자가 선택하기 전에 물어야 할 질문

사양 검토 시 다음 질문들을 활용하십시오:

1. 기존에 어떤 연결 형상이 존재합니까?
2. 신규 설치입니까, 아니면 교체입니까?
3. 축방향, 측방향 및 각도 방향으로 얼마나 많은 움직임이 필요합니까?
4. 사용 가능한 면대면(face-to-face) 공간은 얼마입니까?
5. 플렉시블 벨트를 가스 흐름에서 약간 뒤로 물러나게 설치해야 합니까?
6. 내부 라이너가 필요합니까?
7. 단열이 필요합니까?
8. 먼지나 연마성 입자가 존재합니까?
9. 금속 프레임을 제거하지 않고 벨트를 교체해야 합니까?
10. 폐쇄 루프 요소를 물리적으로 설치할 수 있습니까?
11. 승인된 현장 마감 방식이 필요합니까?
12. 입구와 출구 연결부가 동일합니까?

이러한 답변은 외관만으로 구성을 선택하는 것보다 신축 이음(Expansion joint) 제조업체에 더 유용합니다.

벨트형 또는 플랜지형 패브릭 신축 이음 견적 요청(RFQ) 데이터

어떤 구성을 선택해야 하나요?

제품 이름이 아닌 전체 덕트 설계에서 연결 프로파일을 선택하십시오.

프로젝트가 별도의 부착 프레임, 벨트 셋백, 다중 레이어 단열 구조, 내부 액세서리 또는 편리한 향후 벨트 교체로부터 이점을 얻는 경우 벨트형 패브릭 익스팬션 조인트가 선호될 수 있습니다.

기존 덕트 인터페이스가 일체형 플랜지 프로파일을 사용하거나, 설치 공간이 제한적이거나, 엔지니어링된 변위가 해당 형상에 의해 효율적으로 수용될 수 있는 경우 플랜지 구성이 적절할 수 있습니다.

두 인터페이스나 설치 요구 사항이 다른 경우 조합 구성을 고려할 수 있습니다.

이러한 진술 중 어느 것도 엔지니어링 검토를 대체하지 않습니다. 온도, 압력, 변위, 재질 구조 및 설치 접근성은 개별 프로젝트에 대해 여전히 평가되어야 합니다.

맞춤형 벨트형 및 플랜지형 패브릭 익스팬션 조인트

BSTFLEX는 산업용 덕트 시스템을 위한 도면 기반 맞춤형 패브릭 익스팬션 조인트 제작을 지원합니다. 패브릭 익스팬션 조인트 제조업체로서, 당사는 제공된 치수와 작동 요구 사항에 따라 벨트형, 플랜지형 및 프로젝트별 구성을 평가할 수 있습니다.

신규 프로젝트의 경우 덕트 도면, 공정 조건 및 필요한 변위를 보내주십시오. 교체용인 경우 사진, 기존 익스팬션 조인트 배치 및 계속 사용할 것으로 예상되는 금속 구성 요소에 대한 정보도 함께 제공해 주십시오.

추가 구성 및 재질 정보를 확인하려면 당사의 맞춤형 패브릭 익스팬션 조인트 제품 페이지를 검토하십시오.
