유리섬유 편조 호스 슬리브는 견적서상으로는 간단해 보일 수 있습니다. 직경을 선택하고, 길이를 선택한 다음 호스 위에 끼우기만 하면 됩니다. 하지만 생산 과정에서는 편조 형상이 중요합니다. 관형 편조가 더 큰 호스, 벤드 또는 피팅을 통과하기 위해 확장됨에 따라 설치된 길이와 표면 커버리지가 달라질 수 있습니다.
따라서 OEM 구매 시 유리섬유 편조 슬리빙은 공칭 직경만으로 지정할 것이 아니라 완성된 핏과 설치된 커버리지를 기준으로 지정해야 합니다.또한 사전 절단된 부품이 생산에 투입되기 전에 절단 방법과 끝단 처리에 대해서도 합의가 이루어져야 합니다.
BSTFLEX 유리섬유 편조 호스 슬리브는 호스, 파이프 및 케이블 어셈블리 주변의 기계적 마모 방지 및 기본적 열 완충을 목적으로 합니다. 이 가이드는 편조가 얼마나 확장되어야 하는지, 필요한 설치 길이는 얼마인지, 절단된 끝단을 어떻게 제어해야 하는지 등 세 가지 실용적인 구매 질문에 초점을 맞춥니다.
관형 편조는 각도를 이루며 교차하는 원사로 만들어집니다. 슬리브가 더 큰 직경 위로 밀려나면 편조가 반경 방향으로 열리고 원사 각도가 변경됩니다. 이를 통해 슬리브가 굽은 부위와 불규칙한 단면에 맞춰질 수 있지만, 축 방향으로 슬리브가 짧아질 수도 있습니다.
길이가 짧아지는 정도는 보편적인 단일 백분율이 아닙니다. 특정 편조 구조, 이완된 직경, 호스 직경, 피팅 프로파일, 그리고 슬리브가 확장 한계에 얼마나 가깝게 사용되는지에 따라 달라집니다. 따라서 이완된 절단 길이가 호스 상의 최종 보호 길이와 같다고 자동으로 가정해서는 안 됩니다.
반복되는 OEM 어셈블리의 경우, 실제 호스나 대표적인 고정구에서 제안된 슬리브를 테스트해 보십시오. 슬리브가 승인된 어셈블리에 장착된 후 이완된 절단 길이와 설치된 커버리지를 모두 기록하십시오.
완성된 호스의 외경부터 시작하되, 거기서 멈추지 마십시오. 피팅이 부착된 후에 슬리브가 설치되는 경우, 설치 경로 상의 가장 큰 커플링, 페럴, 커넥터 또는 트랜지션이 최소 사용 가능 확장을 결정할 수 있습니다.
| 기록할 치수 | 중요한 이유 |
|---|---|
| 호스 외경 | 호스 본체를 따른 일반적인 설치 직경을 정의합니다. |
| 최대 피팅 외형 치수 | 설치 중에 슬리브가 가장 큰 형상을 통과할 수 있는지 여부를 결정합니다. |
| 공칭 슬리브 내경 | 지정된 상태에서 편조의 시작 크기를 제공합니다. |
| 권장 핏 또는 확장 범위 | 공급업체가 과도한 벌어짐 없이 편조를 사용하도록 예상하는 범위를 보여줍니다. |
| 필요한 설치 커버리지 | 확장 및 최종 위치 지정 후에도 보호된 상태를 유지해야 하는 실제 호스 섹션을 정의합니다. |
슬리브가 물리적으로 큰 피팅을 통과할 수 있더라도, 전체 호스 길이에 대해 최대 확장 근처에서 작동해야 하는 경우 여전히 좋지 못한 생산 선택일 수 있습니다. 과도한 확장은 편조를 벌어지게 하고, 섬유 커버리지를 감소시키며, 이완된 길이와 설치된 길이 간의 차이를 증가시킬 수 있습니다.
두 가지 확인이 필요합니다. 첫 번째는 설치 클리어런스입니다. 슬리브가 가장 큰 피팅을 통과할 만큼 충분히 확장될 수 있습니까? 두 번째는 작동 핏입니다. 설치 후 슬리브가 과도한 느슨함이나 과도한 편조 벌어짐 없이 호스 본체에 적절하게 안착됩니까?
피팅이 호스보다 훨씬 클 경우, 단일 공칭 슬리브 크기가 최적의 균형을 제공하지 못할 수 있습니다. 크기를 승인하기 전에 실제 어셈블리를 평가하십시오. 다른 설치 구조가 필요한 경우, 부적절한 편조 슬리브를 어셈블리에 억지로 끼우는 것보다 유압 호스 보호 선택 페이지를 사용하여 다른 옵션을 비교하십시오.
사전 절단된 OEM 부품의 경우, 도면은 다음을 구분해야 합니다.
이러한 값들은 동일하지 않을 수 있습니다. 어셈블리에서 슬리브가 크게 확장되어야 하는 경우, 이완된 조각이 최종 커버리지 요구사항보다 더 길어야 할 수 있습니다.
정확한 슬리브 구조와 호스 크기에 대해 검증되지 않은 일반적인 백분율 허용오차를 사용하지 마십시오. 더 신뢰할 수 있는 방법은 샘플을 장착하고, 결과를 측정하며, 해당 부품 번호에 대해 승인된 절단 길이를 기록하는 것입니다.
직선 호스에서 조밀해 보이는 브레이드가 구부러진 부위나 더 넓은 구간에서는 다르게 벌어질 수 있습니다. 굽힘 부위, 호스-피팅 연결 부위, 클램프 및 알려진 마모 지점 등 가장 중요한 부위의 최종 조립 상태를 점검하십시오.
시각적 및 구매 관리 차원에서 제품에 적합한 커버리지의 기준을 명확히 합의하십시오. 해당 용도에 특정 브레이드 밀도, 표면 커버리지 또는 겹침 외관이 필요한 경우, "촘촘한 브레이드"나 "중하중용"과 같은 모호한 용어에 의존하기보다 승인된 샘플이나 측정 가능한 사양으로 정의하십시오.
슬리브를 너무 타이트하게 선택하여 설치 중 호스 커버가 손상되거나 보호 브레이드가 변형되지 않도록 해야 합니다. 또한, 슬리브가 너무 느슨하여 의도한 마모 구간에서 벗어나 이동해서도 안 됩니다.

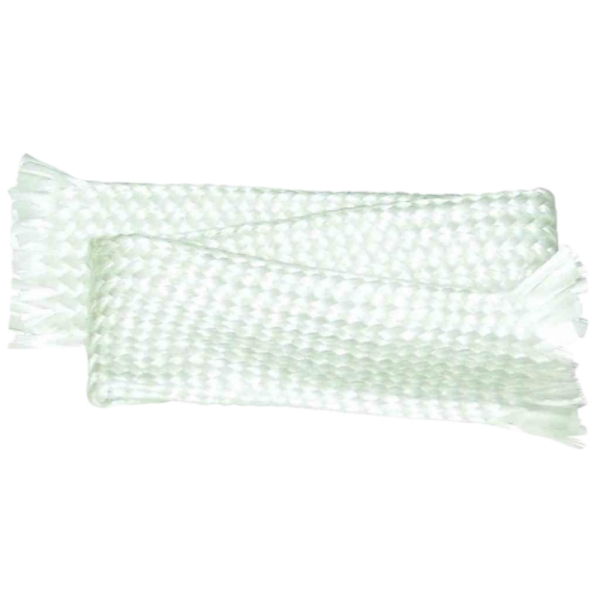

일반 파이버글라스 브레이드는 절단 시 올이 풀릴 수 있습니다. 올 풀림 정도는 실, 브레이드 구조, 표면 처리 여부 및 절단 방식에 따라 다릅니다. 반복 생산의 경우 첫 번째 로트를 승인하기 전에 공급업체가 끝단 절단 및 취급을 어떻게 진행할지 정의하십시오.
열가소성 브레이드 슬리브에 사용하는 핫 나이프가 일반 파이버글라스도 동일한 방식으로 실링할 것이라고 단정하지 마십시오. 파이버글라스는 열가소성 슬리브 소재가 아닙니다. 올바른 끝단 마감 방식은 공급되는 실제 구조와 일치해야 합니다.
제품 사양 및 조립 방식에 따라 절단면 마감 처리에는 취급 중 승인된 임시 랩 사용, 호환 가능한 마감 테이프, 기계적 클램프, 지정된 바인더 또는 코팅, 혹은 검증된 기타 터미네이션 방식이 포함될 수 있습니다. 선택한 처리 방식이 승인되지 않은 열적, 화학적 또는 설치 문제를 일으켜서는 안 됩니다.
코팅되거나 처리된 파이버글라스 등급을 요청하는 경우, 코팅이 절단, 유연성, 내마모성 및 끝단 마감에 어떠한 변화를 주는지 확인하십시오. 검증 없이 미코팅 등급의 절단면 처리 방식을 코팅 등급에 그대로 적용하지 마십시오.
| 재단물 요구사항 | 생산 전 합의해야 할 사항 |
|---|---|
| 완제품 길이 | 공칭 절단 길이, 공차 및 측정 조건. |
| 절단면 외관 | 합의된 절단 공정 후 허용되는 최대 느슨한 원사 또는 올 풀림. |
| 절단면 처리 | 부품이 미처리 상태, 임시 고정, 코팅, 테이프 부착 또는 기타 마감 상태로 공급되는지 여부. |
| 포장 | 백 또는 상자당 수량, 부품 번호 라벨링 및 운송 중 절단면 손상 방지. |
| 초품 승인 | 대량 생산 전 실제 조립품에서 핏, 설치 커버리지 및 끝단 상태를 점검했습니다. |
호스 조립업체가 현장에서 여러 길이를 직접 절단할 때 롤 공급 방식이 적합할 수 있습니다. 이러한 경우에는 롤 길이, 롤의 연속성 여부, 이음매(스플라이스) 처리 방식, 조립 현장에서 승인된 절단 방식을 명시하십시오.

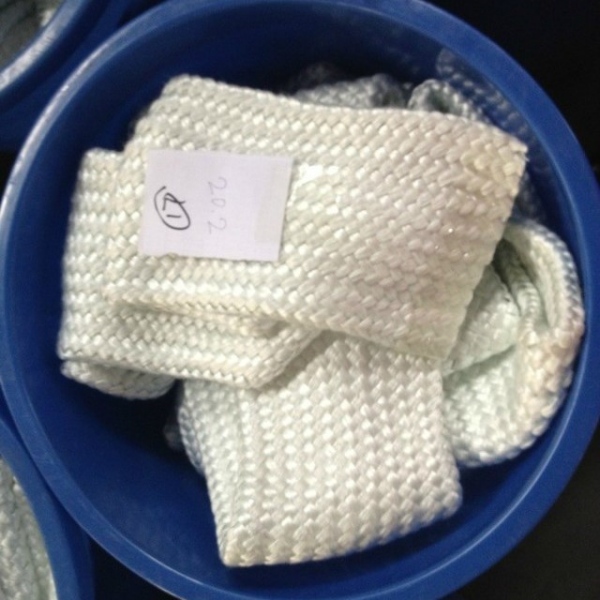

사전 절단된 단척 제품은 현장 절단 작업을 줄이고 확정된 조립 부품 번호에 대한 반복 재현성을 향상시킬 수 있습니다. 길이 공차, 끝단 상태, 라벨링 및 포장에 대해 더 엄격한 관리가 필요합니다. 다중 SKU 호스 프로그램의 경우, 공칭 슬리브 직경 자체보다 부품 번호 식별이 더 중요할 수 있습니다.
BSTFLEX는 다음에 대한 연속 길이 및 단척 절단품 공급을 지원합니다: 파이버글라스 편조 호스 슬리브. 견적 요청 시 필요한 직경, 단척 길이, 총 수량 및 포장 형식을 확인하십시오.
파이버글라스는 불연성이지만, 그 사실만으로 미코팅 파이버글라스 편조 제품 전체가 완벽한 화재 방호 시스템이 되는 것은 아닙니다. p195 제품은 내마모 보호 및 기본 열 완충 역할을 수행하도록 포지셔닝되어 있습니다. 직접적인 화염, 유체 화재 또는 더 높은 강도의 열 노출이 주요 요구사항인 경우, 검증된 파이어 슬리브의 대체품으로 선택해서는 안 됩니다.
전용 실리콘 코팅 파이어 슬리브가 필요한 유압 라인의 경우, 유압 호스 파이어 슬리브를 별도로 검토하십시오. 두 제품군 간의 성능 근거와 타깃 키워드를 명확히 구분하여 유지하십시오.
효율적인 샘플 제공 및 견적 산출 프로세스를 위해 다음 정보를 제공해 주십시오:
맞춤 여부가 불확실한 경우 호스 도면이나 대표 샘플을 보내주십시오. 초도품 장착 검사는 공칭 슬리브 직경만 선택하는 것보다 더 신뢰할 수 있습니다.
BSTFLEX는 다음을 통해 애플리케이션 검토, 샘플 개발 및 반복 주문 사양을 지원합니다. OEM 및 맞춤형 제조 서비스. 승인된 슬리브 크기, 절단 길이, 설치된 피복 범위 및 끝단 상태를 기록하여 향후 주문이 동일한 구매 사양에 따라 재현될 수 있도록 하십시오.
그럴 수 있습니다. 반경 방향의 확장은 편조의 기하학적 구조를 변화시키며 설치된 길이를 줄일 수 있습니다. 실제 변화는 슬리브 구조와 설치되는 직경에 따라 다릅니다. 범용 수축률을 사용하는 대신 실제 조립품에서 절단 길이를 검증하십시오.
두 치수 모두 중요합니다. 호스 외경(OD)은 정상적인 설치 맞춤을 결정하고, 가장 큰 피팅이나 커넥터는 슬리브가 끝단에서 설치될 때 통과 요구 사항을 결정합니다.
그렇게 단정하지 마십시오. 핫 나이프는 열가소성 편조 슬리브를 융착하는 데 흔히 사용되지만, 일반 유리섬유는 열가소성 소재처럼 반응하지 않습니다. 실제 유리섬유 구조에 승인된 절단 및 끝단 처리 방법을 사용하십시오.
BSTFLEX 제품 페이지에는 연속 길이와 절단 부품이 공급 옵션으로 나열되어 있습니다. 사전 절단 주문의 경우 생산 승인 전에 길이 허용 오차, 끝단 상태, 식별 및 포장을 지정하십시오.
BSTFLEX Fiberglass Braided Hose Sleeve의 경우, 호스 외경(OD), 최대 피팅 크기, 필요한 설치 커버리지, 절단품 또는 롤 요구 사항, 수량 및 작동 조건을 보내주십시오.
도면, 샘플 또는 구매 사양과 함께 BSTFLEX에 문의하십시오. 용도에 마모, 개조 접근, 화염 노출 또는 기계적 보호가 결합된 경우, 주문하기 전에 유압 호스 보호 선택 페이지를 사용하여 적절한 구조를 비교하십시오.
