맞춤형 배기 호스 단열 슬리브: OEM 히터 시스템을 위한 내경, 길이 및 핏 지정 방법

맞춤형 배기 단열 슬리브를 주문하는 것은 단지 유리섬유 재질을 선택하고 대략적인 파이프 직경을 제공하는 것 이상을 포함합니다. 슬리브는 실제 배기 라인에 적합해야 하고, 가열되는 해당 구간을 정확히 덮어야 하며, 연결부, 굴곡부 및 주변 장비 둘레에 설치하기에 실용적이어야 합니다.

히터 제조업체, 해양 장비 공급업체, 차량 제작업체 및 교체 부품 유통업체의 경우, 견적 요청(RFQ) 단계에서의 정확한 치수 정보는 생산 및 설치 과정에서의 장착 문제를 방지할 수 있습니다.

본 가이드는 구매자가 맞춤형 배기 호스 단열 슬리브를 사양화할 때 제공해야 하는 측정값과 설치 세부 사항에 대해 설명합니다.

슬리브가 아닌 배기 구성품부터 시작하십시오

첫 번째 단계는 단열할 대상을 정확하게 식별하는 것입니다.

구성품은 다음과 같을 수 있습니다:

• 플렉시블 스테인리스 스틸 배기 파이프
• 강성 배기 튜브
• 주름형 배기 호스
• 히터 배기 연결부
• 선박용 히터 배기 구간
• 맞춤형 배기 어셈블리

이 구성품의 외경 치수에 따라 기본 슬리브 치수가 결정됩니다.

공칭 배기 크기에만 의존하지 마십시오. 24 mm 또는 30 mm 배기 파이프로 표기된 제품은 해당 치수를 연결부나 내경을 식별하는 데 사용할 수 있으며, 단열재가 덮어야 하는 외부 표면은 다를 수 있습니다.

맞춤형 단열재의 경우, 유용한 측정값은 슬리브가 설치될 위치에서 구성품의 실제 외경입니다.

슬리브 ID는 무엇을 의미하나요?

ID는 내경(inside diameter)을 의미합니다. 배기 단열 슬리브에서 ID는 배기 호스나 파이프가 들어갈 수 있는 내부 공간을 나타냅니다.

이는 맞춤 주문에서 가장 중요한 치수 중 하나입니다.

공칭 파이프 크기만으로 슬리브 내경을 지정하지 마십시오

일반적인 구매 실수 중 하나는 공칭 배기 파이프 크기만 사용하여 단열 슬리브를 주문하는 것입니다.

예를 들어, 배기 시스템은 공칭 직경으로 식별될 수 있지만 실제 외부 프로필은 주름, 벽 구조, 조인트 또는 제조 공차의 영향을 받습니다.

이러한 이유로 OEM 구매자는 가급적 다음 중 하나를 제공해야 합니다.

• 실제 배기 파이프 외경
• 기술 도면
• 치수가 표시된 설치 약도
• 원래 배기 파이프 샘플
• 측정된 치수가 포함된 선명한 사진

이는 단열재가 유연성 또는 주름형 배기 파이프 위에 장착될 때 특히 중요합니다.

얼마나 많은 설치 여유를 두어야 합니까?

단열 슬리브는 불필요한 힘을 들이지 않고 배기 부품 위에 설치할 수 있도록 충분한 내부 공간이 필요합니다.

그러나 과도한 유격도 바람직하지 않은데, 크기가 너무 큰 슬리브는 배기 라인 주변에 올바르게 안착되지 않을 수 있기 때문입니다.

적절한 밀착은 여러 요인에 따라 달라집니다:

• 배기 파이프 외경
• 파이프의 표면 프로파일
• 직선 또는 곡선 설치
• 유리섬유 단열재 구조
• 필요한 단열 두께
• 설치 방법
• 조립 중에 피팅이 슬리브를 통과해야 하는지 여부

임의의 여유를 지정하는 대신 실제 파이프 외경(OD)을 제공하고 슬리브가 설치되는 방식을 설명하십시오. 그러면 조립품에 따라 단열재 치수를 평가할 수 있습니다.

슬리브가 반드시 통과해야 하는 가장 큰 단면을 측정하십시오

배기 튜브 자체의 직경이 항상 설치와 관련된 가장 큰 치수인 것은 아닙니다.

관 형태의 단열 슬리브가 피팅, 커플링, 클램프 영역 또는 확장된 배기 구동부를 통과해 미끄러져 들어가야 하는 경우, 그 더 큰 치수에 따라 슬리브를 설치할 수 있는지 여부가 결정될 수 있습니다.

맞춤형 슬리브를 요청하기 전에 다음을 확인하세요:

• 직관 외경
• 최대 주름 직경
• 커넥터 외경
• 커플링 직경
• 용접 또는 확관된 섹션
• 조립 시 슬리브가 통과해야 하는 모든 피팅

최종 배기 조립 전에 설치되기 때문에 슬리브가 피팅 위를 통과할 필요가 없는 경우, 도면이나 RFQ에 이를 명시하십시오.

배기 단열 슬리브 길이를 결정하는 방법

필요한 슬리브 길이는 실제로 열 보호가 필요한 배기 라인 섹션을 기준으로 해야 합니다.

배기 파이프 전체 길이를 자동으로 지정하지 마십시오.

많은 설치 환경에서는 바닥재, 케이블, 호스, 패널 또는 밀폐된 장비에 가까운 섹션에만 추가 단열이 필요합니다.

필요한 단열 구역의 시작점과 끝점을 측정하고 다음 사항을 고려하십시오.

• 히터 배기구의 위치
• 열에 민감한 부품과의 거리
• 배기 클램프 위치
• 소음기 위치
• 파이프 벤드
• 마운팅 브래킷
• 최종 배기구 위치

하나의 긴 슬리브인가, 여러 개의 짧은 섹션인가?

단일 긴 단열 슬리브가 항상 최적의 구성인 것은 아닙니다.

여러 개의 클램프, 급격한 배관 경로 변경 또는 정비 지점이 있는 배기 시스템은 여러 단열 섹션으로 나누어 조립하는 것이 더 쉬울 수 있습니다.

양산의 경우, 배기 어셈블리 도면에서 각 단열 섹션을 식별하면 유닛마다 일관된 설치를 유지하는 데 도움이 됩니다.

배기 파이프 벤드 고려

직선 파이프에 장착되는 슬리브와 곡선 배기 경로 주변에 설치되는 슬리브는 동일한 형상을 갖지 않습니다.

단열된 배기 라인에 벤드가 포함된 경우 다음을 제공하세요:

• 파이프 직경
• 알려진 경우 벤드 반경
• 벤드 각도
• 단열 섹션 내 벤드의 위치
• 필요한 총 단열 길이

사진이나 도면은 히터를 떠난 직후 배기 방향이 바뀌는 소형 히터 설치에 특히 유용합니다.

완성된 슬리브 주변의 가용 공간 확인

소형 설치의 경우, 완성된 단열재의 외경은 내경만큼 중요할 수 있습니다.

이는 다음에서 흔히 발생합니다:

• 캠퍼 밴 히터 컴파트먼트
• RV 차체 하부 설치
• 선박 기계실
• 트럭 히터 설치
• 장비 캐비닛
• OEM 히터 인클로저

배기 파이프가 제한된 공간을 통과하는 경우, 단열재를 지정하기 전에 파이프 주변의 가용 여유 공간을 측정하세요.

완성된 어셈블리는 인접한 부품에 간섭을 주지 않고 가용 외형 치수 내에 맞아야 합니다.

설치 환경 지정

치수 정보는 제조업체에 생산할 크기를 알려줍니다. 애플리케이션 정보는 슬리브가 어떻게 사용될지 설명합니다.

OEM 견적 요청(RFQ)에서는 배기 시스템이 다음 위치에 설치되는지 식별해야 합니다:

• 차량 차체 하부 영역
• 엔진 또는 히터 실
• 해양 장비 공간
• RV 또는 캠핑카 바닥 공동
• 트럭 캡 난방 시스템
• 산업용 히터 어셈블리
• 기타 밀폐형 장비

공급업체는 단열재가 진동, 빈번한 이동, 수분, 마모 또는 제한된 설치 공간에 노출되는지 여부도 알아야 합니다.

해양 히터 시스템용 맞춤형 배기 호스 단열재

해양 히터 설치는 소형인 경우가 많으며, 배기 경로는 주변 표면과 부품에 추가적인 단열 분리가 필요한 장비 공간을 통과할 수 있습니다.

맞춤형 해양 배기 호스 단열재 주문의 경우, 유용한 견적 요청(RFQ) 정보는 다음과 같습니다.

• 배기 호스 외경
• 필요한 단열 길이
• 사용 가능한 설치 간격
• 직선 및 곡선 구간
• 연결 위치
• 히터 어셈블리당 수량
• 연간 구매량

제품군 전체에서 여러 배기 구성이 사용되는 경우 모든 치수를 하나의 사양으로 결합하기보다 각 버전을 개별적으로 식별해야 합니다.

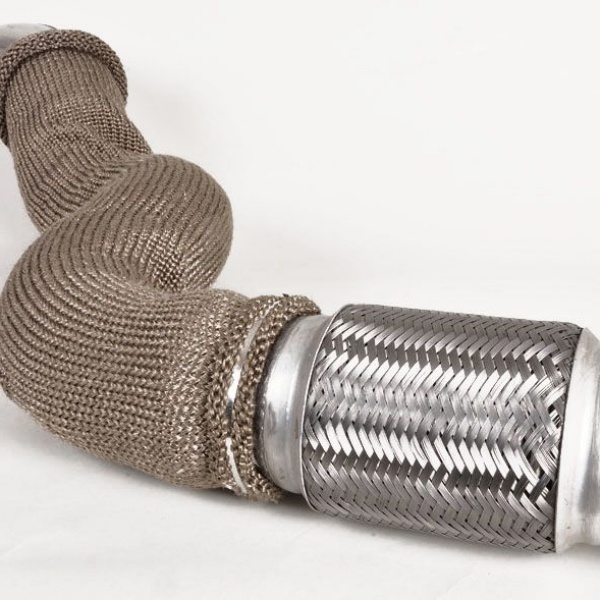

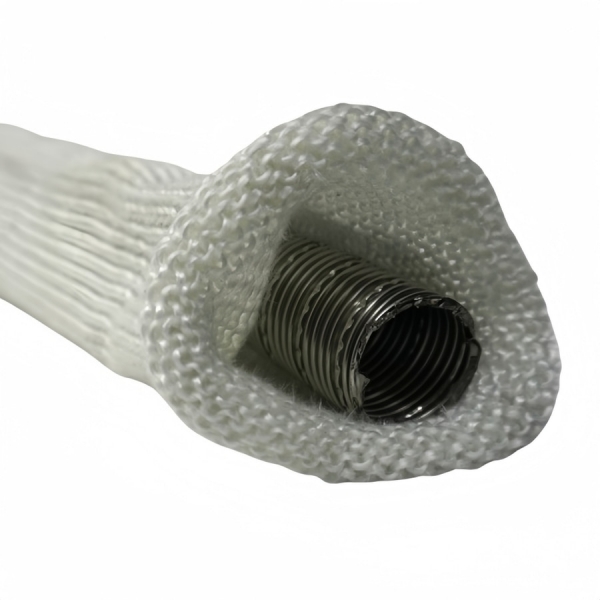

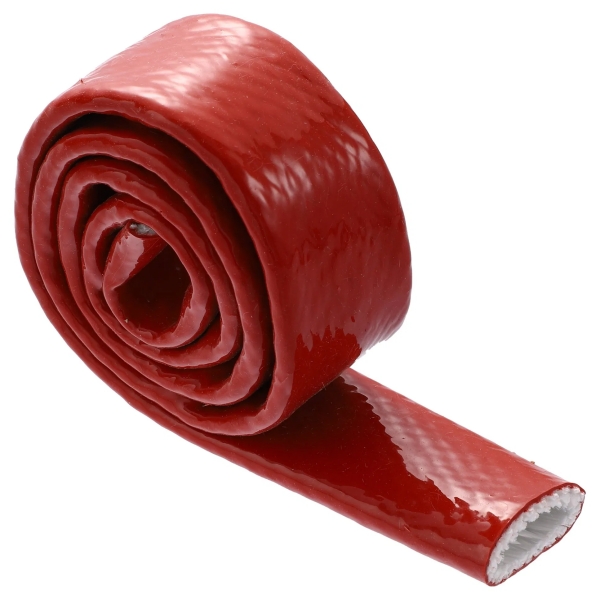

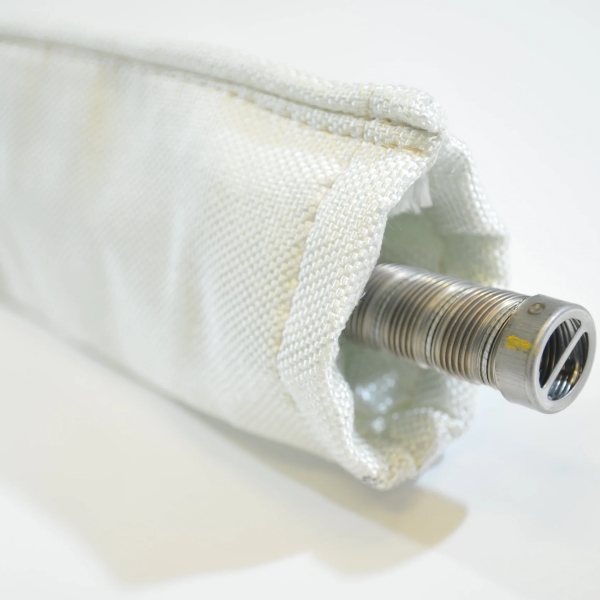

디젤 히터 배기 시스템용 맞춤형 단열재

디젤 히터 시스템은 히터 및 시스템 설계에 따라 여러 배기 파이프 직경을 사용할 수 있습니다.

BSTFLEX는 또한 다음을 제조합니다 유연한 이중 벽 스테인리스 스틸 디젤 히터 배기 파이프 다양한 직경으로 제공되므로 배기 파이프와 단열 요구 사항을 동일한 시스템의 일부로 고려할 수 있습니다.

그러나 단열 슬리브를 별도로 구매할 때는 생산 전에 실제 배기 파이프 치수를 확인해야 합니다.

교체 프로젝트는 신규 OEM 설계와 다른 정보가 필요합니다

새로운 OEM 프로젝트는 일반적으로 도면과 관리되는 치수로 시작됩니다. 교체 프로젝트는 종종 기존에 설치된 배기 시스템으로 시작됩니다.

교체용 공급의 경우 구매자는 다음을 제공할 수 있습니다.

• 기존 배기 호스의 외경
• 기존 단열재의 길이
• 전체 설치 사진
• 양쪽 슬리브 끝단의 근접 사진
• 인근 피팅의 치수
• 필요 수량

원래 단열재가 손상되었거나 변형된 경우, 마모된 단열재의 치수를 복사하기보다 배기 부품 자체를 측정하십시오.

OEM 배기 단열 사양 체크리스트

다음 체크리스트를 사용하여 완전한 견적 요청서(RFQ)를 준비할 수 있습니다.

일반적인 사양 오류

히터 모델 또는 전력 등급만 사용하는 경우

히터 출력만으로는 맞춤형 단열 슬리브를 제작하는 데 필요한 치수 정보를 충분히 제공할 수 없습니다. 실제 배기구 치수가 더 유용합니다.

파이프 외경(OD) 대신 내경(ID)을 제공하는 경우

단열재는 배기 파이프의 바깥쪽을 감쌉니다. 견적 요청(RFQ)의 모든 치수가 내경(ID)을 의미하는지 외경(OD)을 의미하는지 명확히 하세요.

피팅류를 무시하는 경우

슬리브가 파이프에 완벽하게 맞더라도 더 큰 커플링이나 커넥터 위로 밀어 넣어야 하는 경우 설치가 불가능할 수 있습니다.

과도한 길이를 주문하는 경우

긴 단열 섹션은 클램프, 브래킷 또는 정비 구역을 방해할 수 있습니다. 슬리브 길이를 결정하기 전에 실제 열 보호 구역을 정의하세요.

배기 라우팅을 표시하지 않는 경우

직경이 같은 두 시스템이라도 하나는 직선이고 다른 하나는 여러 개의 벤딩이나 장착 장애물이 포함된 경우 서로 다른 단열 구성이 필요할 수 있습니다.

프로토타입에서 양산까지

새로운 OEM 히터 시스템의 경우 배기 라우팅과 주변 설치 공간이 확정된 후에 단열재를 정의하는 것이 유용할 수 있습니다.

그런 다음 프로토타입 슬리브를 평가할 수 있습니다:

• 설치 적합성
• 커버리지 길이
• 인접 부품 주변의 여유 공간
• 벤딩 부위 라우팅
• 클램프 및 장착 지점 접근성
• 조립 시 반복성

치수가 확인되면 동일한 사양을 반복 생산에 사용할 수 있습니다.

맞춤형 배기 단열재 공급

BSTFLEX는 구매자를 하나의 고정된 직경이나 길이에 묶어두지 않고, 배기 시스템에 맞게 조정된 치수의 유리섬유 배기 호스 단열 슬리브를 제조합니다.

맞춤형 생산은 히터 제조업체, 해양 장비 공급업체, RV 및 차량 제작업체, 배기 시스템 공급업체, 유통업체 및 산업용 장비 제조업체를 지원할 수 있습니다.

추가 히터 덕팅, 배기 보호 및 열 관리 제품을 보려면 다음을 확인하세요. 열 보호 튜브 제품군.

맞춤형 배기 호스 단열재 견적 요청

정확한 견적을 위해 배기 파이프 외경, 필요한 단열 길이, 설치 레이아웃, 수량 및 사용 가능한 도면이나 사진을 제공해 주세요.

동일한 프로젝트에 여러 개의 직경이나 길이가 필요한 경우 각 구성을 별도로 나열하세요. 이를 통해 단열 슬리브를 하나의 범용 크기로 취급하지 않고 실제 배기 어셈블리에 맞게 제작할 수 있습니다.
