모든 탈부착형 단열 블랭킷에 적용되는 단일한 적정 두께는 없습니다. 동일한 온도에서 장비에 설치된 두 개의 커버라도 장비 직경, 주변 환경, 가용 여유 공간, 코어 소재 및 요구되는 표면 성능이 다르기 때문에 서로 다른 단열 두께가 필요할 수 있습니다.
유용한 두께 결정은 블랭킷이 수행해야 하는 작업에서 시작됩니다. 우선순위가 열 손실 감소, 노출된 표면 온도 낮추기, 인근 부품 보호, 공정 온도 유지 또는 제한된 공간에 단열재 맞추기 중 무엇입니까? 그 답에 따라 구조가 달라집니다.
BSTFLEX는 다음을 제조합니다.탈부착형 단열 블랭킷밸브, 파이프, 배기 부품, 필터, 드럼 및 산업용 장비용. 블랭킷 두께는 모든 애플리케이션을 하나의 표준 사양에 맞추는 대신 장비와 서비스 조건에 맞게 조정할 수 있습니다.
작동 온도는 중요하지만, 그 자체만으로 블랭킷 두께를 결정할 수는 없습니다. 두께 권장 사항은 최소한 다음 사항을 고려해야 합니다:
프로젝트 사양에는 공칭 코어 두께, 최대 열 손실, 요구되는 외표면 온도 또는 이러한 요구 사항의 조합이 명시될 수 있습니다. 성능이 지정된 경우, 두께는 온도 전용 차트에서 선택하는 대신 적절한 열전달 계산을 통해 확인해야 합니다.

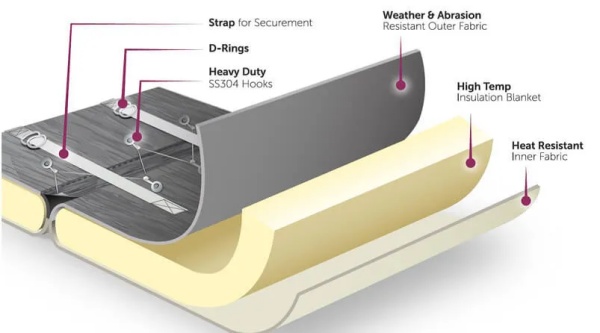

구매자는 종종 무엇이 측정되는지 명시하지 않고 두께라는 단어를 사용합니다. 탈부착형 커버는 여러 층으로 구성되어 있으며, 프로젝트 중에 세 가지 다른 값이 논의될 수 있습니다.
| 두께 용어 | 의미 | 중요한 이유 |
|---|---|---|
| 공칭 코어 두께 | 최종 조립 및 설치 전 단열 매트의 지정된 두께 | 소재 선택 및 열 계산에 사용 |
| 조립된 블랭킷 두께 | 쉘, 라이너, 이음매 및 내부 부착물이 추가된 후의 대략적인 두께 | 패턴, 패널 가장자리 및 취급에 영향 |
| 설치된 두께 | 블랭킷이 장착되고 닫히며 장비 주변으로 국부적으로 압축된 후의 두께 | 완성된 외부 치수 및 실제 여유 공간 결정 |
설치된 블랭킷은 모든 이음매, 플랜지 가장자리 또는 마감부 주변에서 완벽하게 균일하게 유지되지 않습니다. 여유 공간이 좁을 때는 공칭 코어 값에만 의존하기보다 가장 두꺼운 국부 영역을 고려하여 설계해야 합니다.
목적이 에너지 절약이나 공정 온도 안정성일 때 중요한 값은 예상 작동 및 주변 조건 하에서 단열된 장비로부터의 열 흐름입니다. 일반적으로 코어 두께를 늘리면 열 전달이 감소하지만, 각 추가 층은 점진적으로 더 작은 개선 효과를 냅니다. 소재 비용, 블랭킷 크기, 무게 및 설치 공간도 증가합니다.
따라서 경제적인 두께는 자동으로 봉제할 수 있는 가장 두꺼운 구조를 의미하지 않습니다. 이는 실용적인 설치 크기와 프로젝트 비용 내에서 요구되는 열적 결과를 제공하는 구조입니다.
인원 보호나 인근 부품이 주요 관심사일 때, 프로젝트는 최대 블랭킷 표면 온도를 지정할 수 있습니다. 이는 실제 장비 온도, 주변 온도, 공기 이동, 블랭킷 방향 및 표면 특성을 사용하여 평가해야 합니다.
정지된 실내 공기에서 측정된 표면 온도 결과를 바람, 비 또는 직사광선이 있는 실외 서비스에 그대로 적용해서는 안 됩니다. 테스트 또는 계산 조건을 명시해야 합니다.
일부 밸브, 배기 부품 및 공정 조립품은 가드, 벽, 바닥 또는 인접한 배관 가까이에 설치됩니다. 두꺼운 담요는 이론상으로는 좋은 단열 효과를 제공할 수 있지만, 설치하거나 닫거나 제거하는 것이 불가능할 수 있습니다.
공간이 좁은 프로젝트의 경우 더 나은 열 효율을 가진 더 얇은 코어, 분할형 담요, 제한 구역에서만 두께를 줄이거나, 잠금 위치를 변경해야 할 수 있습니다. 국부적인 두께 감소는 완성된 커버에 더 뜨거운 영역을 만들 수 있으므로 반드시 검토해야 합니다.
사출 배럴, 가열 필터, 드럼 및 기타 공정 장비는 사이클링을 줄이거나 제품 온도를 유지하기 위해 단열이 필요할 수 있습니다. 이러한 응용 분야에서는 히터 출력, 작동 주기, 예열 시간 및 접근성 요구 사항이 최대 표면 온도만큼 중요할 수 있습니다.
공칭 두께가 동일한 두 가지 단열재가 반드시 동일한 열 성능을 제공하는 것은 아닙니다. 관련 값은 예상 온도 범위에 걸친 재료의 열전도율이며, 밀도, 압축 거동 및 장기 안정성도 함께 고려해야 합니다.
유리섬유 니들 매트는 불규칙한 패턴으로 자르고, 층을 쌓고, 바느질할 수 있기 때문에 유연한 산업용 커버에 널리 사용됩니다. 선택한 등급이 작동 온도와 일치할 때 많은 일반적인 고온 서비스 응용 분야에 적합합니다. 최종 두께는 퀼팅 지점, 이음매 및 좁은 굴곡에서의 압축을 고려해야 합니다.
실리카 니들 매트는 유연한 니들 구조를 유지하면서 더 높은 온도의 코어가 필요한 경우에 선택됩니다. 모든 실리카 매트가 동일한 성능을 가진다고 가정하기보다는 재료 구성, 밀도 및 사용 가능한 두께를 확인해야 합니다.
세라믹 섬유 단열재는 더 까다로운 고온 서비스 조건에 고려될 수 있습니다. 담요 설계에는 여전히 적절한 고온면 라이너, 외부 쉘, 재봉사 및 잠금 장치가 필요합니다. 고온 코어를 사용한다고 해서 전체 조립품이 자동으로 동일한 온도에 적합해지는 것은 아닙니다.
고효율 유연 단열재는 공간이나 무게가 제한된 곳에 도움이 될 수 있지만, 프로젝트 열 데이터, 취급 요구 사항 및 총 설치 비용을 사용하여 비교해야 합니다. 얇은 재료가 쉽게 손상되거나, 바느질하기 어렵거나, 반복적인 제거에 부적합하다면 자동으로 최선의 선택이 되는 것은 아닙니다.
BSTFLEX는 선택된 고온 단열 코어를 다양한 재료 유형과 두께로 공급합니다. 가용성은 코어 등급 및 프로젝트 사양에 따라 다릅니다. 자체 커버를 제작하는 구매자는 탈착식 단열 담요 재료 가이드를 검토할 수도 있습니다.
최대 재료 사용 온도는 명시된 조건에서의 열적 능력을 설명합니다. 이는 구매자에게 담요를 통해 얼마나 많은 열이 통과할지 또는 외부 표면 온도가 얼마가 될지 알려주지 않습니다.
단열 성능은 전체 조립품에 따라 달라집니다. 재료가 고온면을 견딜 수 있더라도 열 손실 목표를 충족하려면 더 많은 두께가 필요할 수 있습니다. 반대로, 더 두꺼운 코어는 노출에 부적합한 외부 직물, 실 또는 패스너를 보완할 수 없습니다.
연속 작동 온도와 단시간 피크 온도는 별도로 제공되어야 합니다. 직접적인 화염, 배기 누출, 용융물 비산 및 인접한 열원으로부터의 복사열은 서로 다른 조건이므로 일반적인 표면 접촉으로 취급해서는 안 됩니다.
작은 밸브 본체에서의 열 전달은 동일한 온도에서 큰 평면 용기에서의 열 전달과 동일하지 않습니다. 곡률, 표면적, 방향 및 국부적인 공기 흐름이 결과에 영향을 미칩니다.
담요 두께는 완성된 외부 크기도 변경합니다. 작은 파이프의 경우 전체 둘레에 단열재를 추가하면 외경이 크게 증가할 수 있습니다. 이는 클램프, 가드, 통로 및 인접 라인까지의 거리에 영향을 줄 수 있습니다.
큰 필터나 드럼의 경우, 동일한 공칭 두께가 한 조각으로 제거하기 어려운 무거운 패널을 만들 수 있습니다. 커버를 라벨이 붙은 섹션으로 나누면 선택한 코어 두께를 변경하지 않고도 취급을 개선할 수 있습니다.
열 계산은 종종 균일한 단열층으로 시작하지만, 바느질된 커버에는 겹침, 이음매, 컷아웃, 퀼팅 지점 및 패스너가 포함됩니다. 이러한 세부 사항은 담요를 고정하고 탈착 가능하게 만들지만, 국부적인 두께에도 영향을 줄 수 있습니다.
이러한 효과는 밸브, 플랜지 및 관통부가 많은 장비에서 특히 중요합니다. 탈착식 밸브 단열 재킷 설계는 단열 경계를 가능한 한 연속적으로 유지하면서 스템, 핸들 또는 액추에이터에 대한 접근성을 제공해야 합니다.
노출된 장비에서 근처의 모든 장애물까지의 최소 거리를 측정하십시오. 벽, 바닥, 가드, 케이블 트레이, 지지 철골, 인접한 파이프 및 움직이는 부품을 포함하십시오.
필요한 공간은 공칭 코어 두께보다 커야 합니다. 다음 사항에 대한 여유 공간이 필요할 수 있습니다:
정적 간극에는 맞지만 열거나 제거할 수 없는 블랭킷은 실용적인 탈착식 설계가 아닙니다. 다음의 측정 절차를 사용하십시오: 맞춤형 탈착식 단열 블랭킷 측정 방법 최종 코어 두께가 승인되기 전에.
유연한 단열 코어에는 열 저항에 기여하는 공기 공간이 포함되어 있습니다. 과도한 압축은 두께를 줄이고 성능을 변화시킬 수 있습니다. 압축은 이음매, 스트랩 아래, 작은 반경 주변 또는 블랭킷 패턴이 너무 타이트하게 제작된 경우 발생할 수 있습니다.
클로저의 목적은 블랭킷을 장비에 대고 짓누르는 것이 아니라 단단히 고정하는 것입니다. 커버를 닫는 데 반복적으로 과도한 힘이 필요하다면, 단순히 하드웨어를 조이지 말고 장비 치수, 패턴, 겹침 및 코어 두께를 확인하십시오.
반복 생산의 경우, 승인된 샘플이 블랭킷 두께 확인 방법을 정의해야 합니다. 부드러운 블랭킷은 압력에 따라 측정값이 달라질 수 있으므로 검사 지점, 측정 방법 및 허용 오차는 일관되어야 합니다.
두꺼운 단열 섹션은 하나 이상의 층으로 구성될 수 있습니다. 여러 층을 사용하면 절단 및 조립이 더 쉬워질 수 있으며 전체 두께에 걸쳐 조인트가 정렬될 가능성을 줄일 수 있습니다. 또한 프로젝트 요구 사항에 따라 서로 다른 재료를 결합할 수도 있습니다.
레이어링은 제어되어야 합니다. 고정되지 않은 층은 취급 중에 이동하거나, 뭉치거나, 분리될 수 있습니다. 설계 시 층 방향, 조인트 위치, 내부 부착물 및 쉘 내부에서 코어가 유지되는 방식을 지정해야 합니다.
완성된 조립품이 심하게 압축되거나 제대로 맞지 않으면 층을 더 많이 사용한다고 해서 결과가 자동으로 개선되지는 않습니다.
| 프로젝트 조건 | 예상 설계 방향 | 필요한 정보 |
|---|---|---|
| 열 손실 감소가 주된 목표인 경우 | 필요한 열 흐름에 맞춰 코어 유형 및 두께 계산 | 표면 온도, 주변 환경 조건, 장비 치수 및 열 손실 목표 |
| 외부 표면 온도가 제한적인 경우 | 명시된 접촉 또는 표면 온도 목표에 맞춰 조립품 선택 | 목표 온도, 주변 온도, 풍속 및 블랭킷 방향 |
| 여유 공간이 제한적인 경우 | 더 얇은 코어, 국부적 프로파일링 또는 분할 구조 검토 | 최소 간극, 사진 및 제거 방향 |
| 블랭킷을 자주 제거해야 하는 경우 | 열적 두께와 취급, 패널 크기 및 코어 유지력의 균형 조정 | 유지보수 주기, 설치자 접근성 및 허용 가능한 패널 무게 |
| 장비에 강한 진동이 있는 경우 | 코어 움직임, 퀼팅 및 클로저 보안 제어 | 진동원, 장착 위치 및 서비스 주기 |
| 불규칙한 장비에 관통부가 많은 경우 | 부피가 큰 커버 하나보다는 성형된 섹션과 제어된 겹침 사용 | 상세 치수, 사진 및 접근 지점 |
프로젝트 사양에서 산업용 단열 표준이나 규정된 계산 방법을 요구하는 경우, 해당 요구 사항이 선정을 결정해야 합니다. 필수 엔지니어링 계산을 일반적인 온라인 두께 차트로 대체하지 마십시오.
유용한 권장 사항과 견적을 받으려면 다음을 제공하십시오:
새로운 맞춤형 프로젝트의 경우,맞춤형 탈부착식 단열 블랭킷 제조업체페이지에서 BSTFLEX가 제공하는 도면, 재료 및 생산 경로를 설명합니다.
동일한 작동 온도라도 장비 크기, 주변 조건 및 성능 목표에 따라 다른 두께가 필요할 수 있습니다.
코어가 해당 온도를 견딜 수 있더라도 필요한 열적 결과를 충족하기에는 너무 얇을 수 있습니다.
코어 두께가 두꺼워지면 블랭킷 외곽 치수가 커져 가드, 보행로, 지지대 또는 인접 장비와 간섭이 발생할 수 있습니다.
단단히 체결하는 것이 올바른 패턴을 대체할 수는 없습니다. 과도하게 압착되면 설치 두께가 줄어들고 균일하지 않은 성능이 발생할 수 있습니다.
국소 여유 공간 및 형상에 따라 별도의 블랭킷 섹션이나 제어된 두께 변경이 필요할 수 있습니다. 이러한 변경 사항은 설치 중 임의로 진행하기보다 문서화되어야 합니다.
외피, 내피, 봉제선 및 하드웨어 역시 완성된 크기와 사용 성능에 영향을 미칩니다. 전체 구조를 검토해야 합니다.
모든 용도에 적용되는 보편적인 표준 두께는 없습니다. 프로젝트에서는 코어 소재, 장비 온도, 주위 조건, 목표 성능, 형상 및 확보 가능한 여유 공간에 따라 두께를 선정해야 합니다.
소재와 설치 상태가 적합하게 유지되는 경우 두께가 두꺼워질수록 일반적으로 열전달이 감소하지만, 성능 향상이 선형적으로 이루어지지는 않습니다. 또한 두께가 증가하면 크기, 중량, 비용 및 설치 여유 공간도 늘어납니다.
국소 성형은 가능할 수 있지만, 두께가 줄어든 부위는 더 뜨거워지거나 더 많은 열을 손실할 수 있습니다. 설치 중 블랭킷을 재단하거나 압착하기보다 설계를 검토해야 합니다.
프로젝트에서 공칭 코어 두께, 조립 두께, 설치 두께 중 무엇을 확인하는지 정의해야 합니다. 유연한 커버는 측정 도구 아래에서 압착될 수 있으므로 측정 방법과 압력이 일관되어야 합니다.
네, 그 조합이 정해진 열적 목적이나 구조적 목적에 부합하는 경우 가능합니다. 적층 순서, 소재 호환성, 고정 방식 및 전체 두께를 명시해야 합니다.
여유 공간은 전체 블랭킷, 봉제선, 겹침 부위, 고정 하드웨어 및 설치·탈거에 필요한 공간을 수용할 수 있어야 합니다. 가장 좁은 지점을 측정하고 주변 장애물을 사진으로 보여주십시오.
네. 자재 수급 가능 여부 및 제작 요건에 따라 프로젝트에 맞는 코어 유형과 공칭 두께를 선택할 수 있습니다. 문의 시 목표 열성능과 확보 가능한 공간을 함께 제공해 주십시오.
아닙니다. 완성된 블랭킷 치수를 특별히 요청하는 경우가 아니라면 추가할 필요가 없습니다. 실제 장비 치수를 제공하고 기존 단열재가 있는 경우 기재해 주십시오. 패턴, 봉제선 및 겹침 여유분은 블랭킷 설계 시 처리됩니다.
장비 도면, 치수, 운전 온도, 주위 조건, 목표 열성능, 최소 여유 공간 및 필요 수량을 다음 주소로 보내주십시오: sales@pkfiresleeve.com. BSTFLEX는 제공된 정보를 바탕으로 사용 환경을 검토하고 맞춤형 탈착식 단열 블랭킷 구조에 대한 견적을 제공해 드립니다.
