1복합재 샤프트, 튜브 및 성형 부품용 유연한 관형 프리폼 내 종방향 탄소 섬유 보강재.

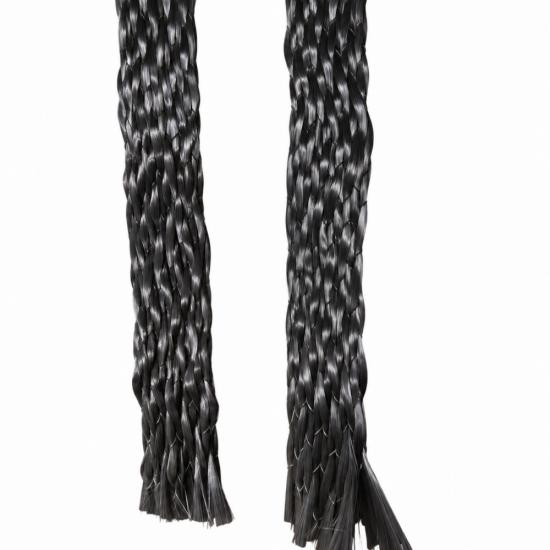

BSTFLEX 단방향 탄소 섬유 슬리브는 관형 프리폼의 길이를 따라 주요 탄소 섬유 사를 배치합니다. 더 가는 지지 사가 맨드릴이나 부품 위에 배치되는 동안 슬리브의 형태를 유지합니다. 이 구조를 통해 제작자는 평평한 시트를 튜브 형태로 만들지 않고도 튜브나 변화하는 단면 주위에 축 방향 보강재를 배치할 수 있습니다. 이 제품은 복합재 적층을 위한 건식 섬유 보강재로 공급되며, 최종 특성은 전체 라미네이트 및 제조 공정에 따라 달라집니다.
끝에서 끝까지 이어지는 탄소 섬유가 필요한 부품의 경우, 단방향 슬리브는 주요 사를 0도 또는 축 방향으로 배치할 수 있는 관형 방식을 제공합니다. 지지 사는 섬유를 안정화하지만, 설계된 원주 방향 또는 비틀림 보강 층을 대체하는 것으로 간주해서는 안 됩니다.
라미네이트는 하중 요구 사항에 따라 축 방향 보강재와 다른 섬유 방향을 결합할 수 있습니다. 슬리브는 실제 부품 형상, 하중 조건, 수지 및 경화 일정에 맞춰 선택해야 합니다. 최종 강도나 강성은 건식 슬리브만으로는 지정할 수 없습니다.
관형 형태는 직선 구간, 테이퍼 및 전환 구간에 시험 장착할 수 있습니다. 공칭 슬리브 직경만으로는 설치된 상태의 적합성을 결정할 수 없으며, 지지 사 구조, 맨드릴 형상 및 배치 장력도 중요합니다. 여러 직경을 가진 부품의 경우, 가장 작은 단면과 가장 큰 단면, 그리고 각 전환 구간의 길이를 보여주는 도면을 보내주십시오. OEM 주문 전에 물리적 적합성 테스트를 통해 커버리지와 절단 길이를 확인할 수 있습니다.
유용한 견적을 받으려면 설계에 의해 제어되는 경우 탄소 사 등급 또는 토우 크기, 공칭 및 설치 직경, 필요한 섬유 중량, 지지 사 요구 사항, 롤 또는 절단 길이, 원하는 포장 방식을 제공하십시오. 슬리브를 맨드릴 위에 직접 놓을지 다른 보강 층 위에 놓을지 알려주시고 의도된 수지 시스템을 명시하십시오.
BSTFLEX는 해당 요구 사항에 맞춰 맞춤형 구조나 샘플에 대해 논의할 수 있습니다. 확인 후 선택된 제품 변형에 대해 사 등급, 직경 범위, 중량, 팽창 및 기계적 값을 문서화해야 합니다. 다른 공급업체의 값이나 이축 브레이드 값은 이 슬리브를 정의하지 않습니다.
| 슬리브 | 주요 섬유 방향 | 선택 시작점 |
|---|---|---|
| 단방향 탄소 섬유 슬리브 | 부품을 따라 | 축 방향의 탄소 보강 |
| 탄소 섬유 브레이드 슬리브 | 교차하는 브레이드 방향 | 이축 관형 보강 |
| 단방향 유리 섬유 슬리브 | 부품을 따라 | 유리 섬유를 사용한 축 방향 보강 |
이 표는 섬유 배치를 나타냅니다. 라미네이트 설계자는 전체 적층을 결정하고 의도된 용도에 맞게 경화된 부품을 검증해야 합니다.
아니요. 이 제품은 후속 복합재 가공을 위한 건식 탄소 섬유 슬리브입니다. 적절한 수지 시스템과 검증된 적층 및 경화 공정이 필요합니다.
하중에 따라 다릅니다. 두 구조는 주요 섬유를 서로 다른 방향으로 배치합니다. 후프(hoop) 또는 비틀림 보강이 필요한 설계는 추가 플라이가 필요할 수 있습니다.
도면이나 샘플, 전체 직경 프로파일, 완제품 길이, 탄소 사 요구 사항, 목표 섬유 중량, 수지 공정 및 시험 수량을 보내주십시오. OEM 공급 견적이 필요한 경우 연간 수요량을 포함하십시오.
부품 형상과 필요한 섬유 방향을 BSTFLEX와 공유하십시오. 생산 공급 견적을 내기 전에 슬리브 구조와 샘플 요구 사항을 검토하겠습니다.
