스테인리스 스틸 플랜지 가드

산업용 배관 시스템을 위한 스테인리스 스틸 플랜지 가드

BSTFLEX 스테인리스 스틸 플랜지 가드는 산업용 플랜지 연결부 주위에 맞도록 설계된 탈착식 금속 보호 커버입니다. 이 가드는 파이프 개구부 주위에 환형 측면 패널이 있는 성형 스테인리스 스틸 본체를 사용하며, 설치 및 유지보수 접근을 위한 힌지 개방 섹션과 스테인리스 스틸 래치 잠금 장치가 함께 제공됩니다.

이 구조는 개방형 밴드 가드보다 더 넓은 외부 커버리지를 제공하며 플랜지 어셈블리 주위에 더 밀폐된 금속 커버가 필요한 프로젝트에 적합합니다. 각 가드는 실제 플랜지 형상, 파이프 직경 및 가용 설치 공간에 따라 크기가 조정됩니다.

이 제품들은 다음의 일부입니다.BSTFLEX 플랜지 및 밸브 보호 커버 제품군.

풀 커버 금속 구조

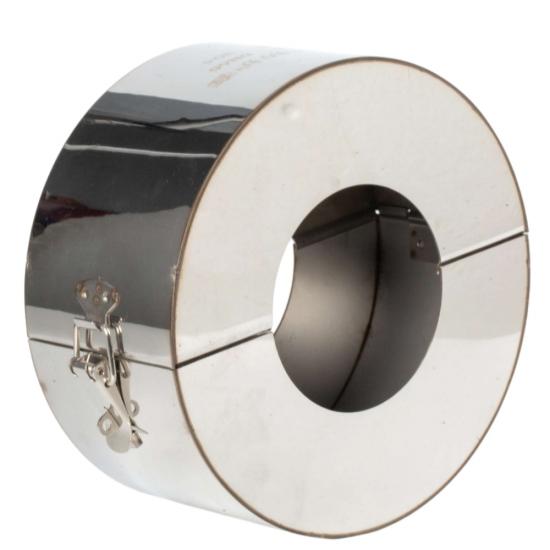

가드 본체는 플랜지 연결부 외부를 감싸고, 환형 측면 패널은 파이프 개구부 주위로 안쪽으로 확장됩니다. 이 형상은 플랜지 둘레와 어셈블리의 측면 영역을 모두 덮는 데 도움이 됩니다.

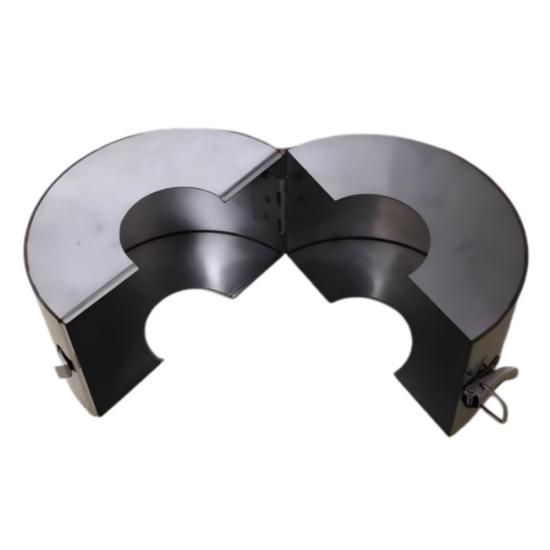

이 제품은 설치된 연결부 주위에서 열 수 있도록 분할되어 있습니다. 한쪽의 힌지를 통해 본체를 열 수 있으며, 스테인리스 스틸 래치가 위치를 잡은 후 가드를 고정합니다.

최종 치수와 커버리지는 플랜지 외경, 조립된 연결부 폭, 파이프 외경, 볼트 돌출부 및 주변 장비 간격에 따라 달라집니다.

제품 구조

다양한 플랜지 표준을 위한 맞춤형 사이즈

플랜지 가드는 공칭 파이프 크기만으로 선택해서는 안 됩니다. 서로 다른 플랜지 표준과 압력 등급은 외경, 두께 및 볼트 배열이 다를 수 있습니다.

견적을 위해 플랜지 표준, 공칭 크기, 압력 등급 및 실제 연결 치수를 제공하십시오. 플랜지가 HG/T 20592를 따르지 않는 경우, 해당 ANSI, ASME, DIN, EN, JIS 또는 기타 표준을 관련 치수 도면과 함께 보내주십시오.

유용한 치수로는 플랜지 외경, 전체 조립 폭, 파이프 외경, 볼트 및 너트 돌출부, 주변 설치 제한 사항 등이 있습니다.

산업용 애플리케이션

스테인리스 스틸 플랜지 가드는 내구성이 뛰어난 외부 플랜지 보호가 필요한 산업용 배관 환경에서 사용됩니다. 일반적인 프로젝트 문의는 화학 처리 공장, 제약 시설, 발전 시스템 및 기타 공정 배관 설치 분야에서 옵니다.

증기, 용융염 또는 기타 까다로운 서비스 조건의 경우, 문의 시 공정 매체, 작동 온도 및 압력을 제공하십시오. 재질 선택 및 가드 구조는 제품명만으로 추정하지 말고 실제 서비스 조건에 따라 검토해야 합니다.

스테인리스 스틸 플랜지 가드와 밴드형 가드의 차이점

BSTFLEX는 또한 다음을 공급합니다.스테인리스 스틸 밴드형 플랜지 가드. 밴드형 디자인은 플랜지 둘레를 감싸면서 측면을 더 개방된 상태로 둡니다.

이 페이지에 설명된 제품은 파이프 개구부 주변에 측면 패널을 포함하고 있어 더 밀폐된 커버 형상을 제공합니다. 이러한 제품은 필요한 커버 범위, 사용 가능한 설치 공간 및 프로젝트 사양에 따라 선택해야 합니다.

설치

설치는 배관 연결부가 안전한 상태일 때, 그리고 현장의 승인된 작업 절차에 따라 수행되어야 합니다.

1. 래치를 열고 힌지에서 가드 본체를 엽니다.
2. 플랜지 어셈블리 주위에 가드를 배치합니다.
3. 파이프, 볼트, 단열재 및 주변 장비 주위의 간격을 확인합니다.
4. 가드 본체를 닫고 스테인리스 스틸 래치를 고정합니다.
5. 커버가 올바르게 배치되었는지, 인접한 장비를 방해하지 않는지 확인합니다.

커버를 잘못된 크기의 플랜지에 강제로 장착해서는 안 됩니다. 정기 점검 시 재사용하기 전에 본체, 힌지 및 래치의 변형, 손상 또는 부식 여부를 확인하십시오.

중요 적용 참고 사항

스테인리스 스틸 플랜지 가드는 외부 보호 커버입니다. 이는 압력을 유지하는 수리용 클램프가 아니며 플랜지 가스켓, 볼트 체결 또는 배관 유지보수 절차를 대체하지 않습니다.

적용 분야에서 특별히 스프레이 확산, 미스트 억제, 내부 메쉬 구조 또는 검증된 스프레이 차폐 성능을 요구하는 경우, 이러한 요구 사항을 문의 시 명시해야 합니다. 별도의 메쉬 라이닝 플랜지 가드 구성은 프로젝트 사양에 따라 더 적합할 수 있습니다.

자주 묻는 질문

맞춤형 스테인리스 스틸 플랜지 가드를 제조하려면 어떤 정보가 필요합니까?

플랜지 표준, 공칭 크기, 압력 등급, 플랜지 외경, 조립 폭, 파이프 외경 및 필요한 수량을 제공하십시오. 비표준 설치의 경우 도면과 사진을 권장합니다.

스테인리스 스틸 플랜지 가드를 ANSI, DIN 또는 JIS 플랜지용으로 제작할 수 있습니까?

네, 올바른 플랜지 표준과 치수가 제공되면 맞춤형 크기를 검토할 수 있습니다. 가드 치수는 실제 연결부 또는 승인된 플랜지 도면에서 확인해야 합니다.

이 가드는 스테인리스 스틸 메쉬 플랜지 스프레이 쉴드와 동일합니까?

아니요. 이 제품은 성형된 풀 커버 금속 하우징으로 정의됩니다. 메쉬 라이닝 스프레이 쉴드는 추가적인 내부 메쉬 구조를 포함하며 별도의 제품 구성으로 취급되어야 합니다.

스테인리스 스틸 플랜지 가드는 탈착이 가능합니까?

네. 힌지형 본체와 래치 잠금 장치를 통해 계획된 점검 및 유지보수 중에 가드를 열고 제거할 수 있습니다.

동일한 가드를 밸브에 사용할 수 있습니까?

밸브 보호는 일반적으로 밸브 본체, 플랜지 연결부, 핸들 또는 액추에이터를 별도로 고려해야 합니다. 개별 플랜지 가드는 밸브 연결부에 사용할 수 있지만, 완전한 밸브 보호를 위해서는 전용 설계가 필요합니다.

맞춤형 스테인리스 스틸 플랜지 가드 견적 요청

BSTFLEX에 플랜지 도면, 표준, 크기, 압력 등급 및 측정된 치수를 보내주십시오. 공정 매체, 작동 온도, 압력, 필요한 수량 및 기타 재료 또는 문서 요구 사항을 포함하십시오.

비표준 설치의 경우 전체 연결부와 주변 장비가 보이는 전면 및 측면 사진을 첨부하십시오.

스테인리스 스틸 플랜지 가드 견적 요청 또는 도면과 사양을 다음 이메일로 보내주십시오. sales@pkfiresleeve.com.
