스테인리스 스틸 밴드형 플랜지 가드

산업용 연결부를 위한 스테인리스 스틸 밴드형 플랜지 가드

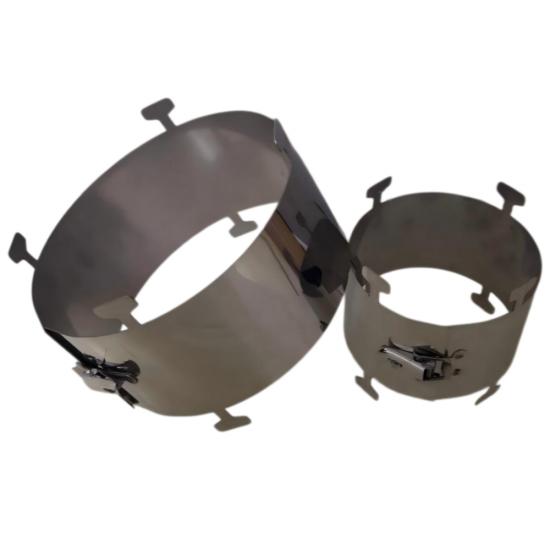

BSTFLEX 스테인리스 스틸 밴드형 플랜지 가드는 볼트 체결식 플랜지 연결부의 외곽 둘레를 감싸는 탈착식 금속 커버입니다. 개방형 측면 밴드 구조는 환형 측면 패널이 있는 완전 밀폐형 하우징의 대안을 제공합니다. 스테인리스 스틸 래치가 밴드를 고정하며, 정기 점검 및 유지보수 시 제거를 위해 열 수 있습니다.

예시된 디자인은 성형된 스테인리스 스틸 본체, 가장자리 탭 및 래치 잠금 장치를 특징으로 합니다. 각 문의는 플랜지 치수, 설치 간격, 재질 요구 사항 및 의도된 보호 기능을 기준으로 검토됩니다.

당사의 플랜지 및 밸브 보호 커버 제품군에 속하는 이 밴드형 가드는 공칭 파이프 크기만이 아닌 연결 형상에 따라 사양이 지정됩니다.

탈착식 래치 잠금 장치가 있는 개방형 구조

플랜지 둘레를 감싸는 금속 밴드

곡선형 밴드가 플랜지 조립체의 외부를 둘러쌉니다. 완전 밀폐형 플랜지 커버와 달리 이 디자인에는 파이프 개구부 주변의 환형 단부 패널이 포함되어 있지 않습니다. 밴드 직경과 폭이 커버 영역을 결정하므로 두 치수 모두 실제 연결부에 적합해야 합니다.

성형된 가장자리 디테일

참조 디자인에는 밴드 가장자리를 따라 성형된 탭이 포함되어 있습니다. 최종 탭 배치 및 주변 간격은 플랜지 프로파일, 볼트 위치 및 설치 도면과 대조하여 확인해야 합니다.

계획된 유지보수를 위한 접근성

연결부가 점검을 위해 안전해지면 래치를 풀어 커버를 열고 제거할 수 있습니다. 가드는 외부에서 장착되며, 플랜지 면 사이에 삽입되지 않으며 가스켓이나 플랜지 볼트를 대체하지 않습니다.

구조 및 주문 사양

전체 조립체에 대한 재질 지정

견적 요청 시 프로젝트에 필요한 스테인리스 스틸 등급을 식별하십시오. 밴드 본체, 래치 및 추가 구성 요소에 대한 요구 사항을 함께 명시하여 전체 조립체가 구매 사양에 따라 검토될 수 있도록 해야 합니다.

316 스테인리스강을 포함하여 특정 등급을 요청하는 경우, 주문 전 서면 확인이 필요합니다. 표면 외관만으로 재질을 식별해서는 안 됩니다. 초기 문의 시 재질 관련 문서나 추적성 요구 사항을 포함하십시오.

올바른 플랜지 밴드 크기를 지정하는 방법

공칭 파이프 크기만으로는 볼트 체결식 플랜지 조립체의 외형 치수를 완전히 설명할 수 없습니다. 금속 플랜지 가드를 지정하려면 플랜지 표준과 조립 상태의 연결부 도면 또는 측정된 치수를 제공하십시오.

미국, 독일, 일본 또는 기타 플랜지 표준의 경우, 국가명만 기재하지 말고 정확한 표준을 식별하십시오. 도면이 실제 설치된 연결부와 다른 경우, 검토를 위해 실제 측정값을 제공하십시오.

공정 배관을 위한 적용 검토

프로젝트 문의에는 화학 처리 공장, 제약 시설 및 발전소 배관을 위한 플랜지 보호가 포함됩니다. 증기 및 용융염 작업의 경우, 가드 구성을 선택하기 전에 공정 매체와 작동 조건을 식별해야 합니다.

밸브 설치의 경우, 각 플랜지 연결부를 별도로 지정하고 사진에 밸브 본체, 핸들 또는 액추에이터를 표시하십시오. 하나의 플랜지에만 장착된 밴드는 밸브 본체나 작동 메커니즘을 완전히 감싸지 못합니다.

스프레이 실드 적용 시:문의 시 필요한 보호 성능과 테스트 요구 사항을 명시하십시오. 외부 금속 밴드가 검증된 압력 분산, 미스트 억제 또는 밀폐된 격리 기능을 제공한다고 가정해서는 안 됩니다. 내부 메쉬나 추가적인 보호 구조는 합의된 사양에 명시적으로 포함되어야 합니다.

설치 및 검사

현장의 안전 작업 절차(필요 시 격리, 감압 및 냉각 포함)에 따라 승인된 인원이 가드를 설치하게 하십시오. 작동 중인 누출 부위에 접근하여 커버를 설치하거나 조정하지 마십시오.

연결부 도면과 가드를 대조 확인하고, 밴드를 열어 지정된 플랜지 조립체 주위에 배치하십시오. 래치를 체결하기 전에 볼트와 주변 장비 주위의 간격을 확인하십시오. 잘못된 크기를 보완하기 위해 밴드를 강제로 위치시키거나 변형시켜서는 안 됩니다.

정기 유지보수 중에는 재사용을 고려하기 전에 밴드, 탭 및 잠금 장치의 손상, 변형 또는 부식을 검사하십시오. 승인된 설치에 필요한 검사, 배수 또는 환기 조치를 유지하십시오.

이 제품은 외부 가드이며, 압력을 유지하는 수리용 클램프가 아닙니다. 고장 난 가스켓, 손상된 플랜지 또는 결함이 있는 볼트 연결부를 수리하지 않습니다.

자주 묻는 질문

밴드형 가드와 전체 밀폐형 플랜지 커버의 차이점은 무엇입니까?

밴드형 가드는 플랜지 조립체의 외부 둘레를 감싸며 측면은 열려 있습니다. 전체 밀폐형 설계는 파이프 개구부 주위에 환형 측면 패널을 추가합니다. 두 구조는 커버리지 형상이 다르므로 설치 요구 사항에 따라 선택해야 합니다.

하나의 가드가 동일한 공칭 파이프 크기를 가진 모든 플랜지에 맞을 수 있습니까?

호환성을 가정하지 마십시오. 플랜지 표준, 압력 등급, 외경 및 조립된 폭을 확인해야 합니다. 견적 요청 시 실제 연결부 치수를 보내주십시오.

플랜지 압력 등급이 가드의 압력 정격을 정의합니까?

아니요. 플랜지 압력 등급은 배관 연결부를 식별하는 것입니다. 이는 외부 가드의 보호 성능을 결정하지 않습니다. 필요한 모든 스프레이 실드 테스트는 전체 가드 구성에 대해 별도로 지정되어야 합니다.

이 밴드형 플랜지 가드가 단열 기능을 제공합니까?

여기에 설명된 금속 밴드 구조는 탈착식 단열 재킷이 아닙니다. 보온 및 단열 밸브 커버리지에 대해서는 다음을 참조하십시오. 탈착식 밸브 단열 커버. 단열 및 스프레이 보호를 별도의 요구 사항으로 지정하십시오.

스테인리스강 플랜지 스프레이 실드 문의 시 무엇을 포함해야 합니까?

플랜지 도면, 공정 매체, 정상 및 최대 작동 조건, 필요한 커버리지 및 성능 기준을 제공하십시오. 제안된 조립품을 구매 전에 검토할 수 있도록 프로젝트에서 요구하는 내부 구조, 검사 기록 또는 테스트 문서를 명시하십시오.

맞춤형 스테인리스 스틸 플랜지 가드 견적 요청

BSTFLEX에 플랜지 표준, 크기, 압력 지정, 측정 치수, 선호하는 재질 등급 및 필요한 수량을 보내십시오. 사용 가능한 설치 공간을 보여주는 사진이나 도면과 함께 명확하게 명시된 단위를 사용하여 공정 매체, 온도 및 압력을 포함하십시오.

여러 연결부를 포함하는 프로젝트의 경우, 각 크기나 설치 유형에 대한 별도의 식별 번호가 포함된 플랜지 일람표를 제공하십시오. 필요한 납기일과 구매, 검사 또는 문서 요구 사항을 포함하십시오.

스테인리스 스틸 밴드형 플랜지 가드 견적 요청 또는 도면과 사양을 다음 이메일로 보내주십시오. sales@pkfiresleeve.com.
