시멘트 공장 및 가마 덕트용 직물 신축 이음

시멘트 공장용 직물 팽창 조인트산업용 가스 덕트에 사용되는 유연한 연결부는 특정 열팽창 및 장비 변위를 수용하기 위한 것입니다. 가마 관련 덕트, 예열기 배기 및 클링커 냉각기 회로에서 이러한 연결부의 구조는 생산 라인과 관련된 최고 온도뿐만 아니라 각 연결부의 조건을 고려해야 합니다.

내열 벨트라 하더라도 마모성 유동, 갇힌 먼지 또는 라이너와의 접촉으로 인해 손상될 수 있습니다. 기존 플랜지에 맞는 교체 벨트라 하더라도 움직임 허용 범위나 작동 사양이 불완전하면 적합하지 않을 수 있습니다.

BSTFLEX는 제조합니다.맞춤형 비금속 직물 신축 이음쇠산업용 열풍, 배기 및 연도 가스 덕트에 사용됩니다. 시멘트 프로젝트의 경우, 출발점은 장비 위치, 공정 조건 및 각 연결부에서의 필요한 이동 거리입니다.

범위:이 문서는 고정 덕트 부분과 장비 사이의 유연한 연결에 관한 것입니다. 회전식 가마의 회전식 입구 또는 출구 밀봉 장치나 내화 라이닝의 팽창 틈새에 대해서는 구체적으로 다루지 않습니다.

시멘트 공장 한 곳, 여러 가지 다른 덕트 기능

"시멘트 소성로 팽창 조인트"는 완전한 서비스 설명이 아닙니다. 설비 도면에서 덕트 연결부를 확인하고 해당 연결부를 통과하는 부품을 명시하십시오. 예열기 배기 연결부와 냉각기 열회수 연결부는 치수가 유사하더라도 별도의 사양을 작성해야 합니다.

먼지 마모와 먼지 축적은 서로 다른 문제입니다.

미립자가 포함된 가스 환경에서는 내부 유동 라이너가 플렉시블 벨트를 가스 및 미립자에 직접 노출되는 것으로부터 보호할 수 있습니다. 축적 방지벽은 이와는 다른 목적을 가지고 있는데, 접합부 내부에 미립자가 축적되는 것을 제한하는 것입니다. 이 방지벽은 라이너를 대체하는 것이 아니며, 두 구성 요소 모두 가스 밀봉 요소를 대체하지 않습니다.

이러한 차이점은 접합부 파손을 검토할 때 중요합니다. 표면 마모는 재료로 채워진 공동과는 다른 조사 방법을 제시합니다. 단순히 더 두꺼운 직물을 지정한다고 해서 원래의 노출 경로가 바뀌는 것은 아닙니다.

분진이 발생하는 연결부의 경우, 설계자에게 조립체가 직접 유동, 공동 내부로의 고형물 유입 및 필요한 움직임 공간을 어떻게 처리하는지 설명해 달라고 요청하십시오. 설치 방향과 유동 방향을 확인하십시오. 승인 없이 느슨한 패킹을 추가하거나 눈에 띄는 틈을 막지 마십시오. 임의적인 변경은 의도된 움직임을 방해할 수 있습니다.

음압은 누출의 양상을 변화시킵니다.

압력은 유연한 요소에 걸쳐 작용합니다. 덕트가 주변 압력보다 낮은 압력에서 작동할 경우, 공정 가스가 외부로 빠져나가는 대신 외부 공기가 누출 부위를 통해 유입될 수 있습니다. 따라서 눈에 보이는 분진 기둥이 없다고 해서 이음매가 밀봉되었다고 단정할 수는 없습니다.

음압으로 인해 벨트가 안쪽으로 당겨질 수도 있습니다. 설계 검토 시에는 라이너 및 기타 내부 부품과의 상대적인 위치, 그리고 덕트의 동시 움직임으로 인한 영향 등을 고려해야 합니다. 정지 상태에서는 막힘없이 보이는 연결부라도 작동 중에는 동일한 간극을 확보하지 못할 수 있습니다.

압력의 부호, 단위, 정상값 및 설계 한계를 명시하십시오. 팬이나 댐퍼 주변의 알려진 압력 변동을 포함하십시오. 모든 움직이는 벨트가 정상적으로 작동한다고 가정하지 말고 관찰된 떨림 현상을 설명하십시오.

공기 유입을 줄이는 것은 유지보수 목표가 될 수 있지만, 팬 에너지 소비량이나 공정 효율의 개선 효과는 실제 설비 측정 결과를 바탕으로 해야 합니다. 단순히 직물만 교체한다고 해서 절감 효과가 보장되는 것은 아닙니다.

공정 온도와 재료 온도를 분리하십시오.

가스 흐름, 단열재 및 외부 밀봉막은 반드시 동일한 온도에서 작동하는 것은 아닙니다.고온 직물 팽창 조인트유연성과 가스 밀봉 기능을 제공하는 재료를 보호하기 위해 열 포장을 사용할 수 있습니다.

재료 선택 시 각 구성 요소에 기능을 명확히 부여해야 합니다. 유리섬유는 보강재로 사용될 수 있으며, 실리콘 코팅 직물이나 PTFE 기반 구조물은 유연한 덮개 또는 밀봉층으로 활용될 수 있습니다. 실리카 섬유와 적절한 단열재는 필요한 경우 추가적인 단열 효과를 제공할 수 있습니다. 이러한 재료의 적합성은 실제 노출 환경과 전체 구조에 따라 달라집니다.

온도, 화학 성분, 마모 및 움직임을 동시에 해결할 수 있는 보편적인 "시멘트 공장 구조"는 존재하지 않습니다. 코팅 선택 시에는 단순히 공표된 내열 값뿐만 아니라 공정 환경, 수분 또는 응축수 발생 여부까지 고려해야 합니다.

열 검토를 위해 정상 온도, 최대 온도 상승 및 지속 시간, 시동 및 정지 조건, 그리고 기존 덕트 단열 배치도를 제출하십시오. 승인된 설계에서 허용하는 경우가 아니면 팽창 조인트에 추가 외부 단열재를 덮지 마십시오. 열 방출 방식의 변화는 플렉시블 요소의 온도를 변화시킬 수 있습니다.

관절의 움직이는 위치를 확인하십시오.

직물 신축 이음쇠는 지정된 조합에 맞춰 설계될 경우 여러 방향의 움직임을 수용할 수 있습니다. 설계 시에는 축 방향 압축, 축 방향 신장, 횡방향 및 각 변위를 모두 고려해야 하며, 어떤 움직임이 동시에 발생하는지 명시해야 합니다.

냉간 설치 위치와 작동 변위를 구분하십시오. 영구 오프셋, 의도적인 사전 설정 및 주기적 이동은 도면에서 서로 바꿔 사용할 수 있는 항목이 아닙니다.

직사각형 덕트의 경우, 모서리 상세도와 전체 둘레를 검토해 주십시오. 개구부 치수만으로는 벨트, 클램핑 형상 또는 사용 가능한 라이너 간격을 결정할 수 없습니다. 당사의 안내서를 참조하십시오.산업용 덕트용 직사각형 패브릭 신축 이음쇠이러한 차원적 고려 사항을 다룹니다.

플랜트 엔지니어는 연결 방식과 주변 지지대가 적합한지 확인해야 합니다. 신축 이음 사양은 알려지지 않은 구조적 움직임을 보상하기 위해 자재의 유연성에만 의존해서는 안 됩니다.

사양을 변경하기 전에 손상 패턴을 확인하십시오.

점검 결과를 바탕으로 즉각적인 진단을 내리기보다는 질문을 구성하십시오. 아래 예시는 특정 고장 메커니즘에 대한 증거가 아니라 조사 단서입니다.

손상이 처음 발생한 시점과 그 전에 변경된 사항을 기록하십시오. 변경된 작동 조건은 이전 부품 번호에 대한 재주문 내에 숨겨두는 것이 아니라 명시적으로 검토해야 합니다.

가동 중단 후 교체 작업을 명확하게 정의된 작업 패키지로 처리하십시오.

계획된 정비 전에 공급 범위를 플렉시블 요소, 내부 보호 장치 및 금속 부품으로 구분하십시오. 주문이 교체 벨트만 포함하는지, 절연 또는 축적 제어 구성 요소가 포함된 벨트를 포함하는지, 아니면 전체 어셈블리를 포함하는지 명시하십시오.

배송 형태를 선택하기 전에 접근 가능 여부를 확인하십시오. 폐쇄형 벨트, 승인된 현장 폐쇄가 필요한 개방형 벨트 및 분할 조립품은 설치 요구 사항이 다릅니다. 배송 전에 연결 지침, 부속품, 구멍 준비 및 현장 작업 책임에 대해 합의하십시오.

기존 연결부의 경우, 측정된 설치 거리와 교체 벨트의 최종 치수를 구분하십시오. 마모된 부품의 치수뿐만 아니라 승인된 도면 및 측량 기록을 사용하십시오. 참조.교체용 패브릭 신축 이음새의 측정 및 사양 지정 방법자세한 조사 절차는 다음과 같습니다.

검사 안전:직접적인 점검 또는 분해 작업에는 허가된 가동 중단, 격리, 안전 온도 유지, 압력 해제 및 적절한 접근이 필요합니다. 관련 현장 허가 및 밀폐 공간 작업 절차를 준수하십시오. 승인된 작업 계획 없이 작동 중인 덕트 연결부를 풀거나 침전물을 건드리지 마십시오.

수령 즉시 제공된 범위 및 식별 정보를 승인된 문서와 대조하여 확인하십시오. 정비 작업 시작 전에 누락된 구성 요소나 불명확한 설치 지침을 해결하십시오.

시멘트 공장 팽창 조인트 견적 요청서에 첨부해야 할 서류는 무엇인가요?

유용한 조회 방법은 장비 태그를 작동 조건 및 도면과 연결하는 것입니다. 서로 다른 업무를 하나의 일반적인 사양으로 묶지 말고, 각 연결 부위별로 기록을 작성하십시오.

위치 및 매체.가마 관련 덕트, 예열기, 냉각기, 열회수 연결부, 집진기 또는 팬을 식별하십시오. 가스 조성, 수분 함량, 미립자 정보, 유동 방향 및 사용 가능한 속도 데이터를 포함하십시오.

작동 범위.해당 접합부에 관련된 정상 및 설계 온도, 온도 변화 지속 시간, 양압 또는 음압, 알려진 변동 및 작동 모드를 제공하십시오.

기하학과 움직임.연결 도면, 설치 참조 번호, 플랜지 상세 정보, 라이너 배치도, 해당되는 경우 냉간 사전 설정 도면 및 별도로 명시된 움직임 요구 사항을 첨부하십시오. 미해결 치수 및 알 수 없는 값은 명확하게 표시하십시오.

공급 및 정전 범위.재사용 예정 부품의 수량, 구성 요소, 요청된 납품 형태, 접근 제한 사항, 필수 납품일 및 계획된 가동 중단 기간을 명시하십시오. 교체 부품에 대해서는 사진과 서비스 이력을 첨부하십시오.

견적서를 요청할 때는 제안된 시공 내용, 포함된 구성 요소, 가정 사항 및 승인에 필요한 추가 정보를 명시하십시오. 라이너, 단열재 또는 부지 마감 요건이 다를 경우, 더 낮은 가격이 동일한 조건의 비교로 간주되지 않을 수 있습니다.

시멘트 덕트용 맞춤형 패브릭 신축 이음쇠

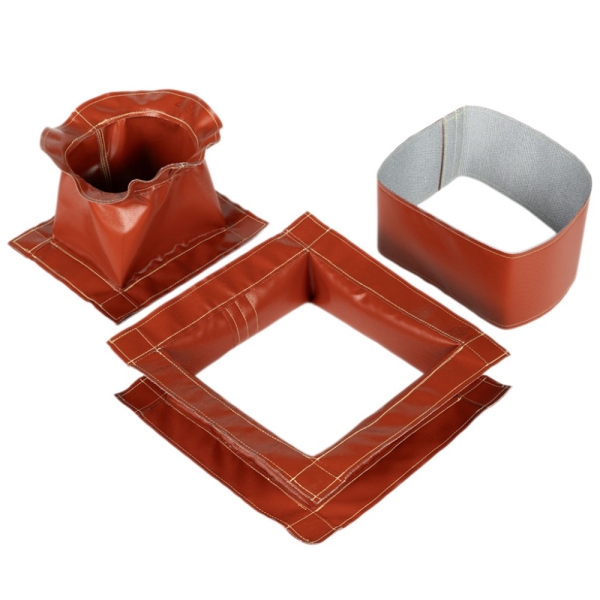

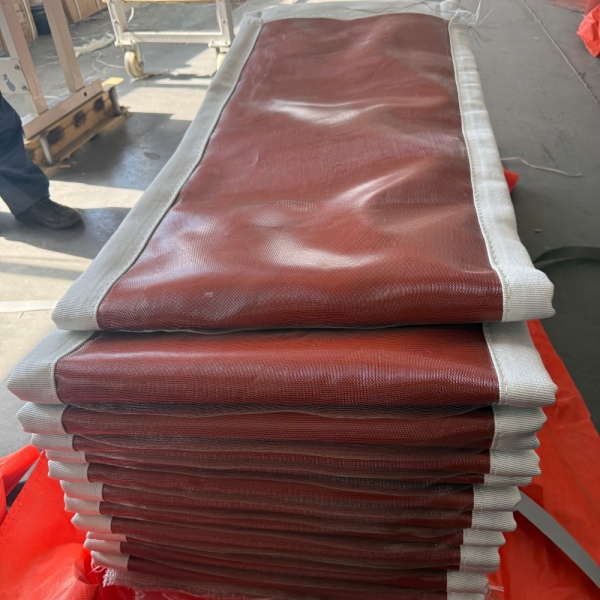

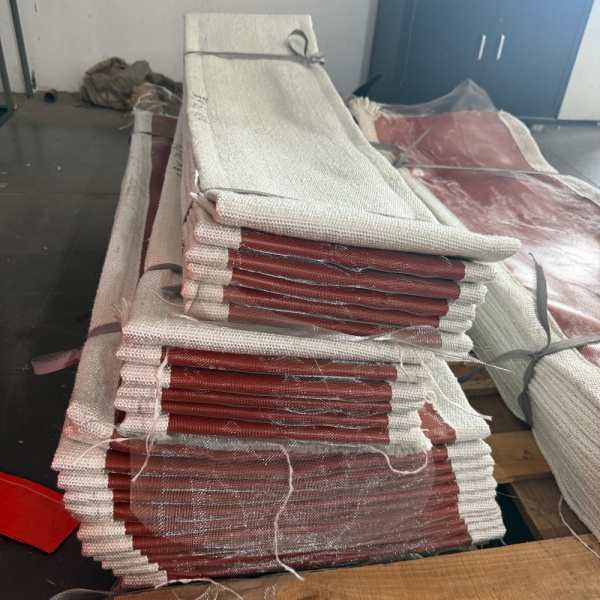

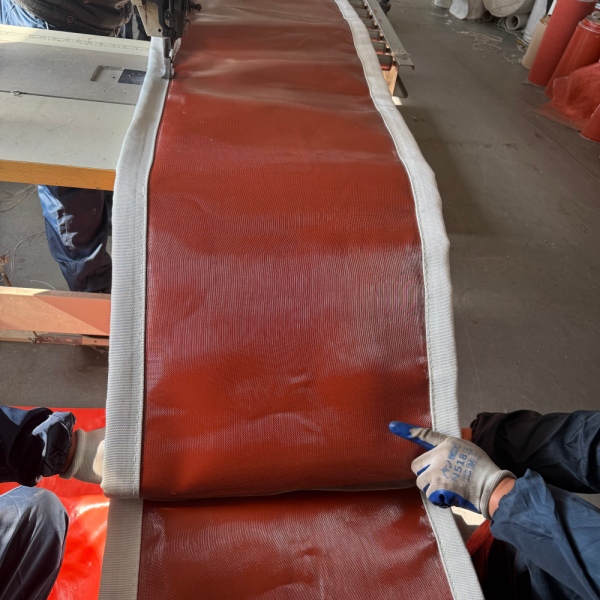

BSTFLEX는 원형, 직사각형 및 맞춤형 제품을 제공합니다.비금속 섬유 팽창 조인트산업용 덕트 시스템에 사용됩니다. 유연한 벨트와 용도별 맞춤형 조립품은 고객 도면, 치수 및 작동 조건에 따라 평가할 수 있습니다.

시멘트 공장 프로젝트의 경우, 연결 위치와 공정 데이터를 함께 보내주십시오. 예열기 배기 부하, 클링커 냉각기 연결부, 팬 흡입구는 모두 동일한 생산 라인에 속한다고 해서 서로 대체 가능한 것으로 간주해서는 안 됩니다.

구매 목표는 승인된 연결부에 맞고, 움직임을 수용하며, 실제 공정 노출로부터 보호되는 조인트를 확보하는 것이지, 단순히 내열성 라벨이 더 높은 벨트를 구매하는 것이 아닙니다.

시멘트 공장용 패브릭 신축 이음 견적을 요청하세요.
