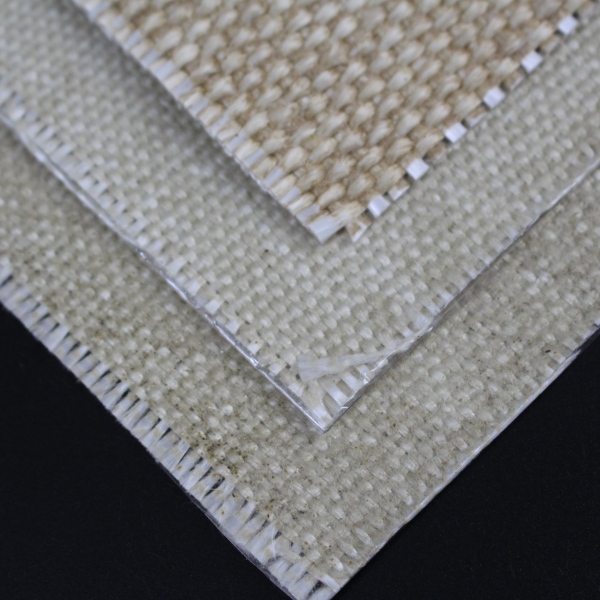

질석 코팅 유리섬유 직물(Vermiculite coated fiberglass fabric)은 유연한 직물 층이 더 높은 온도, 고온 마모 및 반복적인 열 노출을 견뎌야 하는 탈착식 단열 커버에 사용될 수 있습니다. 가장 적합한 위치가 항상 재킷의 바깥쪽인 것은 아닙니다. 장비 및 블랭킷 디자인에 따라 고온면 라이너, 단열재 유지용 천, 보강 층 또는 보호된 내부 직물 역할을 할 수 있습니다.
탈착식 단열 재킷의 모든 부품이 서로 다른 기능을 수행하므로 올바른 층 위치가 중요합니다. 고온 측 직물은 장비를 마주하고, 단열 코어는 열 전달을 제한하며, 외피는 취급 및 환경 노출로부터 어셈블리를 보호하고, 솔기와 잠금장치는 커버를 사용 가능한 상태로 유지합니다.
BSTFLEX는 산업용 제작을 위해 다양한 중량과 두께의 Vermiculite Coated Fiberglass Fabric을(를) 공급합니다. 완전한 맞춤형 커버는 Removable Insulation Blankets 제품군을 통해 이용할 수 있습니다.
제안된 직물 층이 기존의 폴리머 코팅된 외피가 겪어야 하는 것보다 더 높은 온도, 복사열, 뜨거운 장비와의 직접적인 접촉, 고온 마모 또는 더 가혹한 열 환경에 노출될 때 질석 코팅 유리섬유를 평가하십시오.
일반적인 위치는 다음과 같습니다:
오일, 습기, 날씨 및 반복적인 취급에 노출되는 실외용 재킷이나 커버의 경우, 적합한 Silicone Coated Fiberglass Fabric이(가) 외부 쉘용으로 자주 평가되는 반면, 질석 유리섬유는 더 뜨거운 내부 위치에 유지됩니다.
| 재킷 층 또는 구성 요소 | 주요 기능 | 핵심 선택 질문 |
|---|---|---|
| 고온면 라이너 | 장비를 향합니다또는 어셈블리의 가장 뜨거운 면 | 라이너에 도달하는 온도는 얼마입니까? 직접 접촉, 복사열, 진동 또는 마모가 있습니까? |
| 단열재 유지용 천 | 단열 코어를 포함하고 지지합니다 | 유연성, 치수 안정성 또는 섬유 이동에 대한 저항성이 필요합니까? |
| 단열 코어 | 재킷을 통한 열 전달을 줄입니다 | 어떤 두께, 밀도 및 온도 허용 범위가 필요합니까? |
| 보강재 또는 메쉬 | 지지를 추가하고 블랭킷 모양을 유지하는 데 도움이 됩니다 | 커버가 진동, 반복적인 제거 또는 집중 하중을 겪게 됩니까? |
| 외피 | 취급 및 외부 환경으로부터 재킷을 보호합니다 | 재킷이 실내에 있습니까, 실외에 있습니까? 물, 오일, 화학 물질 또는 세척제와 접촉합니까? |
| 솔기 및 잠금장치 | 커버를 함께 고정하여 분리할 수 있도록 함 | 실, 스트랩, 버클, 후크 또는 레이싱이 현지 온도 및 하중에 적합합니까? |
버미큘라이트 코팅 유리섬유는 이러한 기능 중 여러 가지를 지원할 수 있지만, 소재 이름이 재킷 구조 전체를 정의하지는 않습니다. 원단은 정확한 위치와 용도에 맞게 지정되어야 합니다.
핫페이스 라이너는 고온 장비에 가장 가까운 원단입니다. 이 위치에서는 직물이 전도열, 복사열, 진동, 날카로운 가장자리, 스케일 및 반복적인 열 순환에 노출될 수 있습니다.
버미큘라이트 코팅 유리섬유는 다음과 같은 경우에 실용적인 후보가 됩니다.
BSTFLEX 버미큘라이트 코팅 유리섬유 원단은 노출 시간, 열원, 설치 및 작업 조건에 따라 약 815°C / 1500°F까지의 고온 용도로 공개되어 있습니다. 이 수치는 선택한 원단 등급에 적용되며, 완성된 블랭킷에 자동으로 적용되지는 않습니다.
밸브, 플랜지, 파이프 또는 배기 구성품은 공정의 다른 위치에서 측정된 온도와 다른 표면 온도를 가질 수 있습니다. 원단은 볼트, 플랜지, 용접부, 지지대 또는 단열재 갭 주변에서 국소적인 핫스팟을 경험할 수도 있습니다.
소재 선택을 위해 다음을 확인하십시오.
공정 유체의 온도만으로 원단을 선택하지 마십시오. 실제 라이너 위치의 온도가 더 관련성 높은 값입니다.
고온 접촉에 적합한 원단이 자동으로 최상의 외부 재킷 소재가 되는 것은 아닙니다. 탈착식 커버의 외부는 빗물, 기름, 세척, 일상적인 취급 및 반복적인 접힘에 대한 저항성이 필요할 수 있습니다.
버미큘라이트 코팅 유리가공 섬유는 주로 열 보호 및 고온 마모를 위해 선택된 건식 광물 처리 표면을 가지고 있습니다. 실리콘 코팅 유리가공 섬유는 내습성, 내유성, 기상 노출 및 반복적인 취급을 위해 더 일반적으로 선택되는 고무 코팅 표면을 제공합니다.
따라서 일반적인 다층 배치에는 다음을 사용할 수 있습니다.
| 위치 | 사용 가능한 소재 | 주요 원인 |
|---|---|---|
| 핫 페이스 | 질석 코팅 유리섬유 또는 기타 승인된 고온용 텍스타일 | 고온 노출 및 고온 마모 |
| 코어 | 유리섬유, 실리카, 세라믹 섬유 또는 기타 선택된 단열재 | 열 손실 감소 및 표면 온도 제어 |
| 외피 | 실리콘 코팅 유리섬유 또는 기타 적절한 커버 원단 | 취급, 습기, 오일 및 환경 보호 |
| 보강 | 메시, 추가 원단 또는 국소 보강 | 형태 유지 및 하중 분산 |
이것은 만능 제조법이 아닙니다. 층 구성은 실제 장비, 환경 및 유지보수 루틴에 맞게 선택해야 합니다.
내후성보다 고온 저항성이 더 중요한 적절한 실내 또는 보호된 용도에서는 외층으로 사용할 수 있습니다. 그러나 젖거나 기름기가 있거나 야외 조건에서 코팅된 외장 쉘을 자동으로 대체해서는 안 됩니다.
외부에 사용하기 전에 다음을 평가하십시오:
방수 원단만으로는 완성된 재킷이 방수되지 않습니다. 이음새, 마감재, 컷아웃, 관통부 및 겹침 방향은 조립 디자인의 일부입니다.
BSTFLEX는 약 0.8 mm에서 3.0 mm 사이의 표준 버미큘라이트 코팅 유리섬유 원단을 공급합니다. 올바른 두께는 유연성, 마모, 기계적 지지, 제작 및 필요한 단열 장벽에 따라 달라집니다.
| 공칭 두께 | 공칭 중량 | 탈착식 커버 사용 가능 여부 |
|---|---|---|
| 0.8 mm | 615 g/m² | 경량 라이너, 유연한 래핑 또는 일반 열 차단 층 |
| 1.0 mm | 816 g/m² | 일반 탈착식 커버 제작 및파이프 또는 밸브 라이너 용도 |
| 1.5 mm | 1020 g/m² | 중부하용 라이너, 열 차단 패널 또는 장비 커버 |
| 2.0 mm | 1380 g/m² | 더 두꺼운 단열 장벽 및 고마모 내부 층 |
| 2.5 mm | 1680 g/m² | 가혹 조건용 단열 블랭킷 또는 중량형 열 차단 층 |
| 3.0 mm | 1900 g/m² | 중량과 이음새 부피가 허용되는 고부하 열 보호 |
이것은 보편적인 적용 한계라기보다는 선정의 시작점에 가깝습니다. 더 무거운 원단은 내구성과 열용량을 향상시킬 수 있지만, 블랭킷의 중량, 이음새 두께 및 소형 장비 주변에서의 굽힘 저항성을 증가시킬 수도 있습니다.
패브릭 두께를 늘린다고 해서 허용 사용 온도가 배가되는 것은 아닙니다. 온도 성능은 섬유, 처리 방식, 구조 및 노출 조건에 따라 달라집니다.
더 두꺼운 등급은 다음을 제공할 수 있습니다:
또한 다음을 유발할 수 있습니다:
가장 무거운 원단을 기본값으로 선택하기보다는 대표적인 제작 샘플을 통해 소재를 승인받으십시오.
핫페이스 패브릭과 단열재 코어는 함께 선택되어야 합니다. 라이너는 불필요한 뻣뻣함이나 마모를 유발하지 않으면서 선택된 단열재를 수용, 지지 또는 보호할 수 있어야 합니다.
확인 사항:
커버의 단열 성능은 주로 전체 단열 시스템에서 비롯됩니다. 버미큘라이트 유리섬유는 직물 층이므로, 요구되는 벌크 단열 두께의 대체재로 취급되어서는 안 됩니다.
고온용 라이너는 재봉실이나 이음새 구조가 국부 조건에 적합하지 않은 경우 더 낮은 등급의 이음새에서 파손될 수 있습니다.
제조 사양서에는 다음 사항이 명시되어야 합니다:
실용적인 경우, 중요한 이음새를 가장 뜨거운 표면이나 날카로운 장비 가장자리와의 직접적인 접촉에서 멀리 유지하십시오.
밸브 커버는 작동 및 유지보수 접근성을 유지하면서 본체, 보닛, 스템, 액추에이터 및 인접한 플랜지를 감싸도록 장착되어야 합니다. 보닛, 플랜지 모서리 및 배관 연결부 근처의 국소적인 핫스팟을 해결하려면 층 사양을 사용하십시오.
라이너는 밸브 작동이나 검사 지점 접근을 방해해서는 안 됩니다. 완전한 맞춤형 어셈블리의 경우 Removable Insulation Blankets 카테고리와 사용 가능한 밸브 커버 구성을 검토하십시오.
플랜지 커버는 종종 조인트와 볼트 주변에 집중된 열을 경험합니다. 패턴은 날카로운 플랜지 모서리로부터 단열재를 보호하면서 현장에서 요구하는 검사나 누출 모니터링이 가능하도록 해야 합니다.
커버를 자주 제거하는 곳에서는 분할선, 겹침 및 잠금 지점의 마모를 검토하십시오. 국소 보강이 모든 패널의 무게를 늘리는 것보다 더 효과적일 수 있습니다.
배기 부품은 고온, 진동 및 복사열을 결합할 수 있습니다. 라이너가 표면에 닿는지 여부와 움직임으로 인해 마찰이 발생할 수 있는지 확인하십시오. 선택된 패브릭, 단열 코어, 보강재 및 부착 시스템은 완전한 어셈블리로 검토되어야 합니다.
펌프, 열교환기, 터빈, 반응기 및 기타 장비는 서비스 중에 필요한 패널만 제거할 수 있도록 구획된 자켓이 필요할 수 있습니다. 패널 분할은 이음새 배치, 겹침 및 잠금장치 개수에 영향을 미칩니다.
패브릭 패턴이 승인되기 전에 브래킷, 계기, 노즐 및 점검 패널이 표시된 장비 도면이나 사진을 제공하십시오.
매주 제거하는 커버는 연례 정비 기간에만 여는 커버와는 다른 사용 조건을 직면합니다. 온도가 소재 등급 내에 있더라도 반복적인 취급은 마모를 유발할 수 있습니다.
자주 취급하는 커버의 경우 다음을 평가하십시오:
대규모 반복 주문이 승인되기 전에 실제 절차를 사용하여 대표 프로토타입을 설치, 제거 및 재설치해야 합니다.
현장의 유지보수 절차에 따라 라이너와 완성된 커버를 검사하십시오. 관련 관찰 사항은 다음과 같습니다:
패브릭의 전체 외형이 여전히 유지되는지 여부만으로 평가하지 마십시오. 국소적으로 손상된 라이너는 더 이상 단열재를 유지하거나 의도된 대로 인접 층을 보호하지 못할 수 있습니다.
| RFQ 항목 | 제공할 정보 |
|---|---|
| 공급 범위 | 롤 패브릭, 재단된 패널, 바느질된 라이너, 조립용 키트 또는 완성된 단열 커버 |
| 층 위치 | 고온면, 내부 유지 천, 보강보강 층 또는 외장 커버 |
| 장비 | 밸브, 플랜지, 파이프, 배기 부품, 터빈, 펌프 또는 기타 장비 |
| 온도 | 제안된 직물 층에서의 정상 및 최고 온도 |
| 노출 | 직접 접촉, 복사열, 열풍, 진동, 마모 또는 오염 |
| 직물 사양 | 필요한 두께, 중량, 폭, 롤 길이 및 공차 |
| 단열 시스템 | 코어재, 두께, 밀도, 지지 메시 및 외장 쉘 |
| 제조 | 실, 이음새, 마감재, 보강재 및 완성된 치수 |
| 유지보수 | 예상되는 탈착 빈도, 청소 및 보관 조건 |
| 문서화 | 필수 데이터 시트, 검사 기록, 샘플 승인 또는 고객 사양 |
| 수량 | 프로토타입, 프로젝트 배치, OEM 생산 또는 반복 교체 주문 |
네. 선택한 등급이 온도 및 기계적 노출 조건에 적합한 경우 고온면 라이너, 단열재 유지 천, 보강 층 또는 기타 내부 층으로 사용할 수 있습니다.
아니요. 올바른 소재는 실제 라이너 온도, 접촉 조건, 요구되는 유연성 및 사용 환경에 따라 다릅니다. 사용 조건이 선택된 유리섬유 등급의 한계를 초과하는 경우 더 높은 온도를 견디는 실리카 또는 세라믹 섬유 직물을 고려할 수 있습니다.
적합한 실내 또는 보호된 용도로 고려할 수 있으나, 습기, 오일, 날씨 및 반복적인 취급이 중요한 곳에서는 실리콘 코팅 또는 기타 환경 보호 커버를 자동으로 대체해서는 안 됩니다.
범용적인 두께는 없습니다. BSTFLEX 표준 옵션은 대략 0.8 mm에서 3.0 mm 사이입니다. 층의 기능, 유연성, 마모 저항, 이음새 구조 및 전체 재킷 디자인에 따라 등급을 선택하십시오.
아니요. 두께는 중량, 내구성, 열 질량 및 제조 거동에 영향을 미치지만, 승인된 사용 온도를 배수로 증가시키지는 않습니다.
네. 고온 내부 층에는 질석 코팅 유리섬유를 사용하고, 상대적으로 온도가 낮은 외부 셸에는 실리콘 코팅 유리섬유를 사용할 수 있습니다. 각 층은 해당 위치의 조건에 맞춰 선택해야 합니다.
네. 프로젝트 범위에 따라 표준 롤, 맞춤형 폭 또는 롤 길이, 재단된 조각, 바느질된 부품 및 완제품 형태의 탈착식 단열 커버를 평가할 수 있습니다.
롤 자재의 경우 필요한 두께, 폭, 롤 길이, 수량 및 의도된 층 위치를 BSTFLEX로 보내주세요. 시작점으로 현재 질석 코팅 유리섬유 패브릭 규격 범위를 검토해 보세요.
완제품 커버의 경우 장비 도면, 사진, 작동 온도, 단열 요구 사항, 유지보수 접근성 및 선호하는 고정 방식을 제공해 주세요. BSTFLEX는 맞춤형 탈착식 단열 블랭킷을 공급할 수 있습니다.또는 구매자의 자체 제작 프로그램을 위해 선별된 자재.
에서 추가 텍스타일 옵션을 비교하세요: 고온용 원단 카테고리 또는 재료 선택, 샘플 및 견적 지원을 위해 BSTFLEX에 문의하세요.
