버미큘라이트 코팅된 유리섬유 드롭와프 테이프는 코팅된 유리섬유 직물과 특정 세로 방향 실을 생략하여 형성된 중앙 고정 구역을 결합합니다.이 구조는 산업용 열 접합부에서 볼트나 스터드를 수용할 수 있지만, 범용 구멍 피치, 씰링 하중 또는 온도 정격을 정의하지는 않습니다.

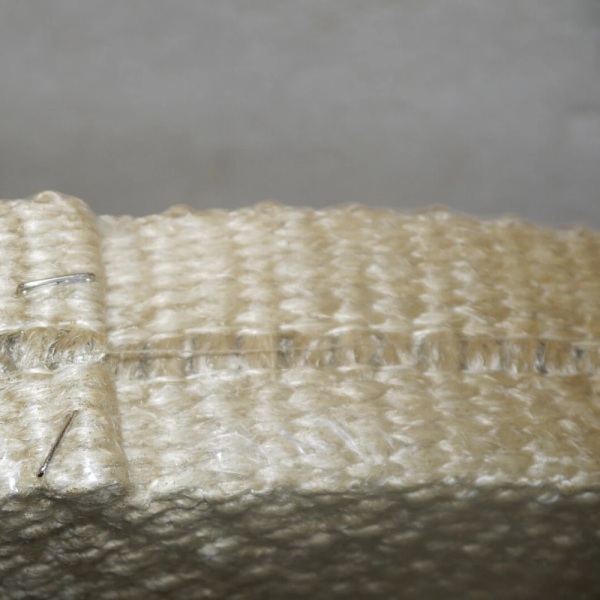

BSTFLEX Vermiculite Coated Fiberglass Drop Warp Tape은 산업용 단열 및 볼트 결합형 열 밀봉 세부 사항을 위해 제작되었습니다. 이 가이드는 주문하기 전에 중앙 개구부, 패스너 레이아웃, 코팅, 설치된 접촉 및 온도 조건을 지정하는 방법을 설명합니다.
드롭와프 테이프가 다른 이유는 무엇인가요?
직조 테이프에서 경사(warp)는 길이를 따라 흐르고 위사(weft)는 너비를 가로지릅니다. 드롭와프 구조에서는 중앙 구역에서 선택된 경사가 생략되어 직조된 측면 밴드 사이에 개방되거나 축소된 실 섹션이 생성됩니다.
중앙 구역은 볼트, 스터드 또는 기타 승인된 리테이너를 위한 공간을 제공할 수 있습니다. 이는 반드시 공장에서 뚫은 원형 구멍의 행인 것은 아니며, 가로 방향의 실이 개구부를 가로질러 남아 있을 수 있습니다. 모든 지점에서 패스너가 통과할 수 있다고 가정하기 전에 실제 구조와 물리적 샘플을 확인하십시오.
중앙 개구부 너비와 볼트 피치의 분리
- 중앙 개구부 너비: 드롭와프 구역의 가로 방향 너비.
- 볼트 피치: 장비를 따라 패스너 간의 중심 간 거리.
- 측면 밴드 너비: 중앙 구역의 각 측면에 남아 있는 직조 소재.
- 전체 테이프 너비: 완성된 테이프의 총 너비.
테이프의 중앙 개구부가 적절하더라도 볼트 행이 오프셋되어 있거나, 측면 밴드가 시팅 표면에 닿지 않거나, 전체 너비가 가용 공간을 초과하는 경우 부적합할 수 있습니다. 제품 이름에서 표준 볼트 피치를 유추하지 마십시오. 장비 도면은 패스너 위치, 끝단 오프셋 및 간격을 정의해야 합니다.
테이프를 선택하기 전에 측정해야 할 사항
| 치수 또는 조건 | 기록할 내용 |
|---|---|
| 전체 테이프 너비 | 필요한 커버리지 및 사용 가능한 시팅 너비. |
| 중앙 개구부 | 드롭와프 구역의 너비 및 테이프 가장자리에 대한 상대적 위치. |
| 패스너 직경 | 슬리브나 숄더를 포함한 실제 볼트 또는 스터드 직경. |
| 볼트 레이아웃 | 중심 간 피치, 끝단 오프셋, 패스너 수 및 불규칙 간격. |
| 측면 밴드 접촉 | 직조 밴드가 접촉해야 하는 표면의 너비. |
| 설치된 두께 | 필요한 닫힌 조인트 간격 또는 압축된 두께 및 측정 조건. |
| 조인트 형상 | 직선 길이, 모서리, 굽힘, 전환부 및 제한 구역. |
가능하면 승인된 장비 도면을 사용하십시오. 마모된 스트립은 압축, 열 손상, 올 풀림 또는 영구 변형으로 인해 변경되었을 수 있으므로 원래 설계 치수를 나타내지 않을 수 있습니다.
측면 밴드가 중요한 이유
드롭와프 중앙은 고정 구역을 수용하며, 조인트에 필요한 접촉 영역을 대체하지 않습니다. 측면 밴드는 접히거나, 뭉치거나, 패스너에 의해 당겨지지 않고 의도된 시팅 표면에 놓여야 합니다.
더 큰 중앙 개구부는 고정 구역 옆에 사용 가능한 직조 소재를 줄일 수 있으므로 자동으로 더 나은 것은 아닙니다. 설계를 검토하고 수정된 구조가 승인되지 않은 한, 정렬되지 않은 볼트가 맞도록 측면 밴드를 절단하지 마십시오.
질석 코팅은 어떤 기여를 하나요?
기본 소재는 유리섬유 직물입니다. 질석(vermiculite) 코팅은 노출된 표면을 변화시키며, 처리되지 않은 구조에 비해 열 및 표면 마모에 대한 테이프의 반응성을 향상시킬 수 있습니다. 실제적인 이점은 코팅 배합, 도포 범위, 직물 및 노출 조건에 따라 달라집니다.
이 코팅은 테이프를 실리카 또는 세라믹 섬유로 변환하지 않으며, 완성된 스트립에 직화, 용융 금속, 화학 물질 또는 연속 온도 관련 모든 용도에 대한 적격성을 자동으로 부여하지 않습니다. 코팅의 목적을 파악하고 필요한 조건에 대한 제품별 증거를 요청하십시오.
연속 온도와 최대 노출 온도를 별도로 지정하십시오
연속 사용 온도, 간헐적 최대 온도 및 직화 노출은 서로 다른 조건입니다. 압력을 받는 상태로 유지되거나 사용 중에 유연해야 하는 테이프의 경우, 단기 노출 값을 일반적인 작동 한계로 사용해서는 안 됩니다.
현재 p203 제품 페이지에는 최고 1000°C의 값이 홍보되고 있지만, 이것이 연속 사용 온도, 최고 노출 온도, 섬유 한계 온도 또는 테스트 결과를 의미하는지 명확하게 정의되어 있지 않습니다. 장비 사양에 온도 치수를 기재하기 전에 정확한 완제품 구조에 대한 정격을 확인하십시오.
기술 검토를 위해 테이프 위치의 상온, 단시간 최고 온도, Peak 지속 시간 및 빈도, 직접 화염 노출 여부, 냉각 후 필요한 상태, 이음매의 반복 개폐 여부를 제공하십시오.
설치된 두께와 압축은 고유의 사양을 필요로 합니다
공칭 테이프 두께는 규정된 조건 하에서 공급된 직물 상에서 측정됩니다. 설치된 두께는 리테이너와 조인트 표면이 하중을 가한 후의 치수입니다. 도면이 닫힌 간격, 압축된 두께 또는 지정된 하중 중 어떤 것을 제어하는지 기록하십시오.
"버미큐라이트 드롭 워프 테이프(vermiculite drop-warp tape)"라는 용어에 의해 확립된 보편적인 압축 백분율이나 볼트 토크는 없습니다. 불량한 조립 상태를 보완하기 위해 승인된 설계 한계를 넘어 하드웨어를 조이지 마십시오.
절단 전에 모서리, 끝단, 이음새를 계획하십시오
생산 길이를 절단하기 전에 경로의 가장 복잡한 부분을 시험해 보십시오. 시작점과 끝점, 중앙 개구부 방향, 패스너 열, 모서리 상세, 이음새 위치, 허용되는 겹침 및 검사나 이동을 위해 비워 두어야 할 영역을 표시하십시오.
추가된 두께로 인해 커버가 닫히지 않는 경우, 단순히 틈새를 가리기 위해 겹침이나 추가 층을 더하지 마십시오. 이음새에 규정된 누출 성능이 요구되는 경우, 장비의 공인된 실 디자인과 시험 기준을 사용하십시오.
기계적 고정은 압력 실링과 같지 않습니다
볼트는 테이프를 고정할 수 있지만, 볼트가 있다고 해서 직물이 압력 정격 개스킷이 되는 것은 아닙니다. 직조 스트립에는 직조 틈새, 중앙 영역 또는 절단된 가장자리를 통과하는 경로가 있을 수 있습니다. 코팅이 되어 있다고 해서 그러한 경로가 자동으로 기밀 또는 액밀 상태가 되는 것은 아닙니다.
이음새가 공정 가스 누출, 압력 또는 규정된 분위기를 제어하는 경우 허용 누출률, 시험 압력, 매체, 온도 및 지속 시간을 지정하십시오. 누출되는 파이프나 손상된 압력 경계를 수리하기 위해 드롭 워프 테이프를 사용하지 마십시오.
일반 직조 테이프인가요, 아니면 드롭 워프 테이프인가요?
일반 직조 버미큘라이트 테이프는 중앙 고정 영역이 필요 없는 감기, 단열 또는 평면 용도를 위한 연속 직조 스트립입니다. 드롭 워프 테이프정의된 볼트 또는 스터드 배열을 위한 중앙의 실이 축소된 구역이 있습니다.
어셈블리에 중앙 고정 구역이 필요하지 않은 경우 일반 직조 버미큘라이트 코팅 유리섬유 테이프를 비교하십시오. 재질, 코팅 및 사용 데이터가 용도에 적합한지 확인하십시오. 코팅을 공유한다는 이유만으로 구조가 상호 교환 가능한 것은 아닙니다.
실제 조인트에서 샘플 승인
의도된 볼트, 리테이너, 안착면 및 설치 순서를 사용하여 선택한 테이프를 시험해 보십시오. 중앙 개구부 정렬, 측면 밴드 접촉, 절단 또는 늘어남, 잠금, 사이클 후 위치, 코팅 상태 및 지정된 열 또는 누출 기준을 확인하십시오.
유지보수 중에 열리는 조인트의 경우, 시험에 개방, 검사 및 재조립을 포함시키십시오. 저온 조립 시에는 잘 맞던 샘플이 열 노출이나 반복적인 취급 후에는 다르게 동작할 수 있습니다.
견적 요청(RFQ)에 포함할 내용
| RFQ 항목 | 제공할 정보 |
|---|---|
| 용도 | 로(furnace) 도어, 오븐 커버, 검사 패널, 고온 덕트 조인트 또는 기타 산업용 어셈블리. |
| 구조 | 버미큘라이트 코팅 유리섬유 드롭 워프 테이프 및 지정된 보강재 또는 처리. |
| 치수 | 전체 폭, 중앙 개구부 폭, 두께, 롤 또는 절단 길이 및 공차. |
| 체결구 | 볼트 직경, 피치, 단부 오프셋, 수량 및 열 위치. |
| 조인트 설계 | 안착 폭, 닫힌 틈새, 설치된 두께, 모서리 및 고정 방식. |
| 온도 | 연속 온도, 최고 온도, 지속 시간, 빈도 및 직접 화염 노출. |
| 수용성 | 착용감, 사이클 후 상태, 열 성능 및 해당하는 경우 누출 기준. |
| 공급 | 수량, 포장, 샘플 승인 및 재주문 요구 사항. |
버미큘라이트 코팅 드롭워프 테이프 요청
BSTFLEX는 질석 코팅 유리섬유 드롭 워프 테이프를 산업용 단열 및 볼트 체결부 상세용으로 공급합니다. 시공이 용도에 적합한지 검토할 수 있도록 장비 도면, 체결재 배치, 필요한 치수 및 온도 프로파일을 보내주세요.
다른 산업용 소재 및 구조 제품의 경우 BSTFLEX 산업용 고온 테이프 제품군을 비교하거나, 드롭 워프 테이프 견적을 요청하세요.
