엔진 배선용 알루미늄 실리콘 코팅 유리섬유 슬리브 지정 방법

Oct 29,2026

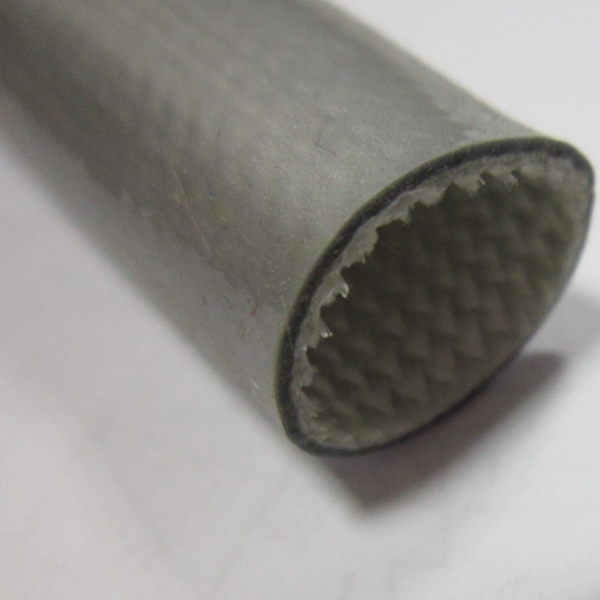

배기 매니폴드를 지나가는 센서 리드선에는 단순히 반사되는 것처럼 보이는 슬리브만으로는 충분하지 않습니다. 엔지니어는 열 발생 지점, 리드선이 열원에 얼마나 가까이 지나가는지, 그리고 슬리브의 외부 표면이 긁히지 않고 설치될 수 있는지 등을 파악해야 합니다. 새로운 하네스 설계를 위해 알루미늄 실리콘 코팅 유리섬유 슬리브는 고려해 볼 만한 튜브형 옵션 중 하나입니다. 이 슬리브는 유리섬유 브레이드와 알루미늄 및 실리콘 코팅된 외부 표면으로 구성되어 있으며, 실제 열 성능은 완성된 하네스의 구조와 외부 노출 환경에 따라 달라집니다.

aluminum silicone coated fiberglass sleeve

슬리브의 공칭 직경이 아니라 경로부터 시작하세요.

도면이나 사진에서 가장 뜨거운 부분을 표시하십시오. 가장 가까운 배기 부품, 해당 부품과의 간격, 노출 시간, 클립, 분기 및 커넥터의 위치를 ​​기록하십시오. 작업대에서 직선 케이블에 맞는 슬리브는 구부러진 부분에서 뭉치거나 커넥터 어깨 부분에 걸릴 수 있습니다. 보호 영역 내에서 하네스의 가장 넓은 부분을 측정한 다음 조립 과정에서 슬리브가 통과해야 하는 모든 부분을 측정하십시오.

또한 엔진 설치 전에 배선 하네스가 장착되었는지 여부도 기록해 두십시오. 이 제품은 연속된 튜브 형태이므로 일반적으로 설치를 위해 접근 가능한 끝부분이 필요합니다. 커넥터를 분리할 수 없는 경우, 튜브를 따라 열 수 있다고 가정하지 말고 적절한 분할 또는 감싸는 구조에 대해 문의하십시오.


반사면이 할 수 있는 것과 할 수 없는 것을 이해하십시오.

외부 표면은 주변의 뜨거운 부품에서 발생하는 복사열을 제어하는 ​​데 도움이 되도록 설계되었습니다. 표면은 열원을 향해야 하며 비교적 손상되지 않은 상태를 유지해야 합니다. 브래킷과의 마찰, 클램프와의 반복적인 마찰, 오일 오염 또는 과도하게 좁은 굽힘은 표면 상태를 변화시킬 수 있습니다. 슬리브는 고정된 안전 거리를 제공하지 않으며, 반사 코팅은 슬리브 내부 전선 절연체의 허용 온도를 설정하지 않습니다.

평가 시 열원 온도, 슬리브 외부 온도, 실제 작동 주기 동안의 케이블 또는 센서 리드 온도 등 세 가지 측정값을 분리하여 측정하십시오. 유휴 상태, 지속적인 부하 상태, 그리고 전원 차단 후 열 축적 상태는 서로 다른 결과를 나타낼 수 있습니다. 어셈블리가 뜨거운 파이프와 직접 접촉하는 경우, 해당 접촉을 명시적으로 지정하십시오. 복사열 적용과 접촉열 적용은 서로 다른 시험입니다.


완성된 슬리브를 하네스에 대보고 확인하십시오.

그만큼알루미늄 실리콘 코팅 유리섬유 슬리브 제품 페이지표에는 개별 리드의 작은 크기를 포함하여 공칭 내경 및 직경 공차가 나와 있습니다. 이 표를 샘플 요청의 시작점으로 활용하십시오. 최종 내경과 제안된 크기의 해당 공차를 요청한 다음, 하네스에 실제로 잘 맞는지, 설치에 방해가 되는 요소가 있는지 확인하십시오. 부품이 공칭 크기의 한계에 가까울 때는 코팅 두께와 편조선의 움직임이 중요합니다.

생산 시험 시에는 절단면, 직선 구간, 가장 급격하게 굽은 부분, 그리고 각 고정 클립 아래 부분을 점검하십시오. 슬리브가 분기 또는 커넥터를 제 위치에서 밀어내지 않는지 확인하십시오. 끝단을 기계적으로 고정할지, 승인된 종단 장치로 덮을지, 또는 유지보수를 위해 접근 가능하게 둘지 결정하십시오. 일반 테이프나 접착제가 슬리브와 동일한 환경에서 견딜 수 있다고 가정하지 마십시오.


샘플 요청에 포함해야 할 내용

  • 보호 길이와 열원에 대한 방향이 표시된 하네스 도면 또는 사진.
  • 경로를 따라 측정한 외경과 조립 과정에서 튜브가 통과해야 하는 최대 직경.
  • 최소 설치 굽힘 반경, 클립, 접촉점 및 사용 가능한 여유 공간.
  • 열원, 거리, 작동 주기, 정지 후 열 축적 및 직접 접촉 여부.
  • 전선 공급업체에서 제공하는 전선 절연 유형 및 허용 온도.
  • 필요한 샘플 길이, 제안된 슬리브 크기, 연간 수량 및 검사 기준.

특정 열적 또는 전기적 요구 사항이 있는 경우, 제안된 최종 구조물에 대한 시험 데이터를 요청하십시오. 제품명만으로는 온도 등급을 알 수 없으며, 유리섬유 재질만으로는 특정 절연 성능을 보장할 수 없습니다. 전기 절연이 안전 요구 사항인 경우, 슬리브를 승인하기 전에 적용 가능한 시험 방법, 시편 및 합격 기준을 확인하십시오.


실제 샘플 확인

의도된 생산 방식에 따라 샘플을 설치하십시오. 샘플을 하네스에 끼우기 전후의 표면, 특히 커넥터와 굽힘 부분을 사진으로 촬영하십시오. 노출된 유리 섬유, 코팅 손상, 마모, 끝부분의 미끄러짐 및 서비스 지점과의 간섭 여부를 검사하십시오. 그런 다음 대표적인 작동 주기 동안 동일한 위치에서 보호된 리드와 보호되지 않은 리드의 온도를 비교하십시오. 다른 엔지니어가 비교를 재현할 수 있도록 주변 환경 조건과 센서 배치 위치를 기록하십시오.

배선 경로가 변경되거나 커넥터가 재설계된 경우 적합성 검사를 다시 수행하십시오. 특정 배선 직경 또는 엔진 레이아웃에 대한 검사 결과가 합격으로 나왔다고 해서 모든 변형에 대해 합격으로 간주해서는 안 됩니다.


자주 묻는 질문

이 슬리브를 조립된 커넥터 위에 설치할 수 있습니까?

커넥터의 최대 외경이 선택한 마감 슬리브를 손상 없이 통과할 수 있는 경우에만 사용하십시오. 케이블 묶음뿐만 아니라 커넥터 자체를 측정하십시오. 사용 가능한 끝단에 접근할 수 없는 경우, 분할 구조에 대해 논의하십시오.

알루미늄 표면이 전선의 온도를 일정하게 낮춰준다는 것을 보장합니까?

아니요. 간격, 소스 온도, 표면 상태, 공기 흐름, 접점 및 작동 주기 모두 결과에 영향을 미칩니다. 보호 대상 부품에 온도 센서를 설치하여 전체 경로를 테스트하십시오.

인증된 전기 절연재로 적합한가요?

재료 설명만으로 절연 등급을 추정하지 마십시오. 조립품의 전기적 요구 사항에 맞춰 특정 완제품 크기 및 구조에 대한 시험 결과를 요청하십시오.

샘플 또는 견적을 받으시려면 하네스 도면, 노출 조건 및 필요한 최종 치수를 보내주십시오. 안후이 파커 신소재 유한회사는 실제 설치 환경을 고려하여 슬리브 구조 및 샘플 범위를 검토해 드립니다.
