제철소에서 유압 호스가 고온 구역에 위치해 있는지의 여부는 단순한 질문이 아닙니다. 올바른 방화 슬리브는 호스에 실제로 닿는 요인, 즉 지속적인 복사열, 간헐적인 화염, 용융 금속 방울, 고온 입자, 기계적 마찰 또는 동일한 위치에서의 이러한 여러 가지 위험 요소에 따라 결정됩니다.

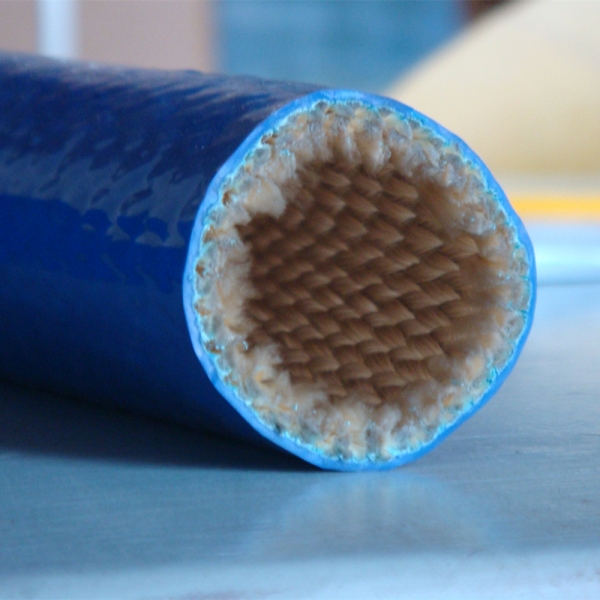

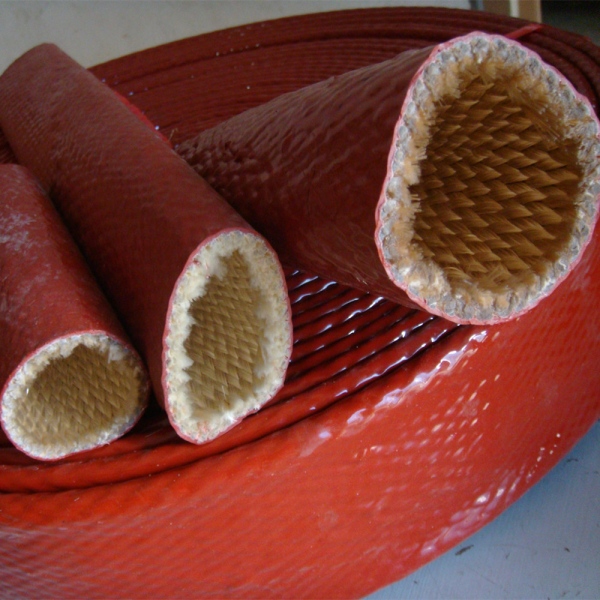

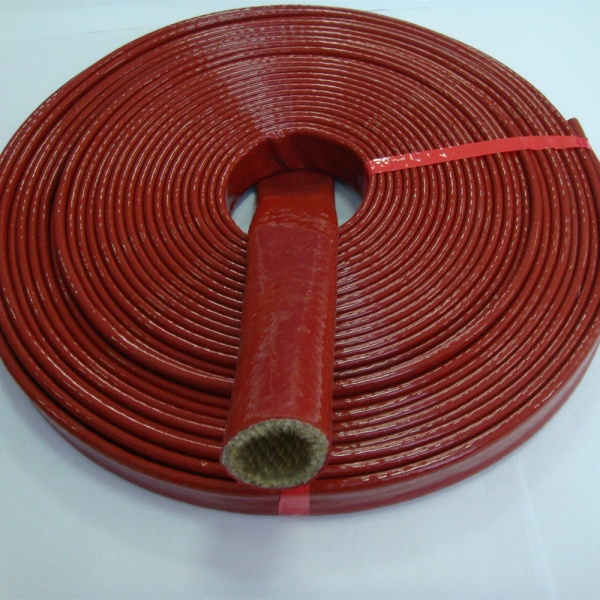

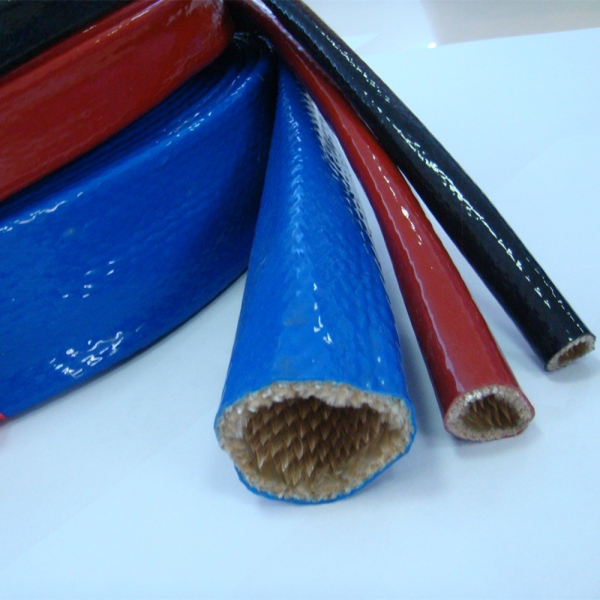

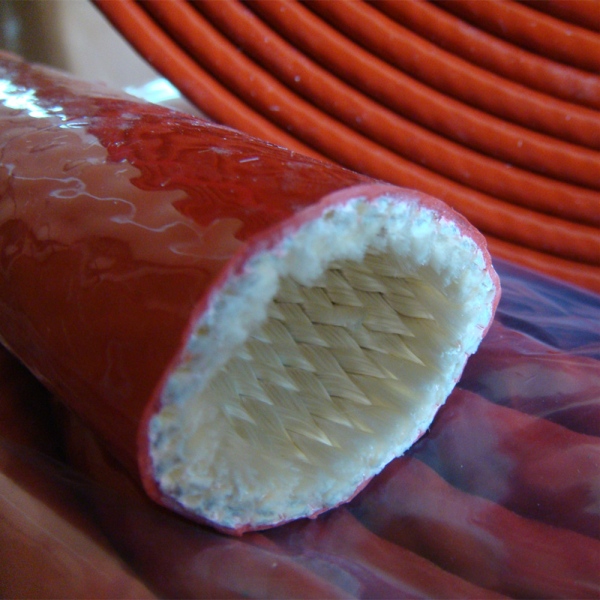

상당한 외부 열이나 용융물 비산에 노출되는 유압 라인의 경우, 실리콘 코팅된 유리섬유 방화 슬리브가 호스 주변에 열적 장벽을 제공합니다. 기계적 마모도 함께 존재하는 경우, 어떠한 고온 슬리브라도 모든 호스 보호 문제를 해결해 줄 것이라고 가정하기보다는 열 노출과 마모 모두에 대해 완성된 슬리브 구조를 선택하고 검증해야 합니다.
BSTFLEX는 이러한 환경을 위해 여러 가지 구조의 제품을 제조합니다. Hydraulic Hose Protection Fire Sleeve는 열, 화염, 용융물 비산 및 기계적 마모에 노출되는 유압 시스템을 위한 시작점을 제공하며, 반면 Texturized Fiberglass Fire Sleeve는 더 무거운 슬리브 디자인이 검토되는 용도를 위해 더 두꺼운 유리섬유 구조를 제공합니다.

제철소 방화 슬리브는 고온 장비 근처에서 작동하는 호스, 케이블 또는 라인을 위한 외부 보호 커버입니다. 그 용도는 업계 명칭뿐만 아니라 실제 외부 위험에 의해 정의되어야 합니다.
| 위험 요소 | 호스에서 일어나는 일 호스에서 | 슬리브 사양이 해결해야 할 사항 |
|---|---|---|
| 복사열 | 호스가 고온 장비에 닿지 않은 채 가열됩니다. | 지속적인 노출, 열원과의 거리, 설치된 형상 및 슬리브 아래의 호스 온도. |
| 용융 금속 비산 | 방울 또는 짧은 시간 동안의 비산이 호스 보호재에 직접 닿을 수 있습니다. | 적용 가능한 용융물 비산 테스트 증거, 슬리브 커버리지, 이음새 배열 및 노출된 단부 세부 사항. |
| 화염 또는 플래시 히트 | 어셈블리가 짧은 시간 동안 직접적인 열 노출을 경험할 수 있습니다. | 제품별 테스트 조건, 노출 시간 및 수락 기준. |
| 고온 입자 및 스케일 | 고온의 파편이 보호된 경로에 접촉하거나 주위에 쌓일 수 있습니다. | 표면 상태, 라우팅, 방향 및 점검 빈도. |
| 마모 및 진동 | 호스 또는 슬리브가 기계 구조물이나 인접한 라인과 반복적으로 접촉합니다. | 마모 성능, 간격, 지지점 및 장비 움직임. |
| 오일 오염 | 유압유 또는 산업용 오일이 보호 표면에 도달할 수 있습니다. | 제품별 내유성 증거 및 점검 절차. |
이러한 위험 요소는 별도로 기록되어야 합니다. 용융 금속 방울에 대해 테스트된 슬리브가 용융 금속에 침적하기에 적합하다고 자동으로 설명되어서는 안 되며, 높은 연속 온도 등급이 직접 화염 노출 중의 성능을 정의하지는 않습니다.

모든 공장 레이아웃은 다르지만, 유압 시스템이 집중된 열, 고온 자재 또는 움직이는 기계 근처에서 작동할 수 있으므로 특정 장비 구역은 더 면밀한 호스 라우팅 검토가 필요합니다.
롤 스탠드, 가이드 및 관련 액추에이터 주변의 유압 라인은 움직임, 진동 및 높은 주변 온도를 결합할 수 있습니다. 호스 도로는 먼저 기계적 접촉 및 고온 부품과의 간격을 확인해야 합니다.
피할 수 없는 외부 열이 남아 있는 경우, 방화 슬리브가 필요한 섹션을 지정하고 허용된 전체 장비 움직임을 통해 해당 섹션을 검토하십시오. 장비가 정지했을 때 작동하는 커버는 액추에이터가 위치를 바꿀 때 뭉치거나 움직이거나 마찰될 수 있습니다.
주조 또는 고온 제품 취급 장비 주변에서 유압 라인이 작동하는 경우, 신뢰할 수 있는 노출이 주로 복사열인지, 고온 입자인지 또는 용융물 비산인지 식별하십시오. 이들은 상호 교환 가능한 조건이 아닙니다.
어플리케이션 도면에 열원과 예상되는 비산 방향을 표시하십시오. 이는 필요한 커버리지를 결정하는 데 도움이 되며 해당 구역의 모든 유압 라인이 동일한 열 부하를 받는 것처럼 취급하는 것을 방지합니다.
용광로, 장입 장비 또는 기타 야금 공정 근처에서 작동하는 유압 시스템은 직접적인 화염이나 금속 접촉이 없더라도 강한 복사열에 노출될 수 있습니다.
호스 위치에서의 실제 부하를 측정하거나 설정하십시오. 용광로 또는 금속 욕조의 온도는 방화 슬리브가 겪는 온도와 동일하지 않습니다.
일부 호스는 기계 움직임이나 사용 조건으로 인해 비교적 자주 점검하거나 교체해야 합니다. 이러한 장소에서는 설치 방식이 슬리브 사양의 일부가 됩니다.
교체용 호스 어셈블리를 제작할 때는 관형 슬리브가 적합할 수 있습니다. 이미 연결되어 있어 쉽게 제거할 수 없는 호스의 경우에는 대신 개폐식 구조를 고려할 수 있습니다.
용융물 튐 현상을 "극한 내열성"과 같은 마케팅 문구로 축소해서는 안 됩니다. 이는 별도의 외부 위험이며 해당되는 테스트 방법에 의해 뒷받침되어야 합니다.
BSTFLEX Hydraulic Hose Protection Fire Sleeve은(는) BS EN 373 용융물 튐 테스트를 사용하여 평가되었습니다. 동일한 제품 정보에는 BS EN 388 마모 테스트 및 BS EN ISO 6530 내유성 테스트도 명시되어 있습니다.
이러한 결과는 제품을 선택하는 데 유용한 증거를 제공하지만, 테스트 이름은 테스트를 거친 방화 슬리브 구조와 연결되어 있어야 합니다. 이 결과가 제조업체에서 공급하는 모든 실리콘 코팅 슬리브, 마감 유형, 수정된 이음새 또는 제작된 커버의 적합성을 자동으로 보장하지는 않습니다.
제철소 프로젝트의 경우 다음 네 가지 질문을 하십시오:
응용 분야가 사용 가능한 증거로 설명되는 것보다 더 심각한 노출을 포함하는 경우, 생산 주문을 발행하기 전에 그 격차를 파악하십시오.

유압 호스는 화염이나 용융 금속이 전혀 닿지 않더라도 열화 현상을 겪을 수 있습니다. 근처의 뜨거운 표면에서 발생하는 복사 에너지는 작동 중에 호스 커버의 온도를 지속적으로 상승시킬 수 있습니다.
복사열 노출의 경우, 호스와 열원 사이의 거리, 작동 시간, 사용 가능한 기류 및 기존 장벽을 정의하십시오. 가능한 경우 단열에만 의존하기 전에 배치를 개선하거나 간격을 넓히십시오.
그런 다음 호스에서 허용되는 온도를 결정하십시오. 방화 슬리브의 목적은 외부 열 노출을 줄이는 것이며, 호스 제조업체가 허용하는 유체, 압력 또는 온도 한계를 변경하지는 않습니다.
열원 온도에서 가정된 도 수를 빼서 호스 온도를 추정하지 마십시오. 열 전달은 설치 형상과 작동 조건에 따라 달라집니다. 보호된 부품 온도가 중요한 경우, 실제 어셈블리에서 검증하거나 적절한 엔지니어링 평가를 통해 확인하십시오.
모든 제철소 설치에 가장 두꺼운 슬리브가 필요한 것은 아닙니다. 자재가 추가되면 외경, 유연성, 설치 여유 및 비용이 변경됩니다.
BSTFLEX HFRS Texturized Fiberglass Fire Sleeve은(는) 실리콘 고무 코팅이 된 텍스처라이즈드 유리섬유 원사를 사용하며 표준 방화 슬리브보다 더 두꺼운 유리섬유 구조를 가지고 있습니다. BSTFLEX는 제철소를 용도 중 하나로 명시하고 있습니다.
따라서 이 제품은 프로젝트에 더 두꺼운 슬리브 구조가 필요한 경우 평가해 볼 수 있는 제품입니다. 단순히 "헤비 듀티(고성능)"라는 말이 더 안전하게 들린다는 이유만으로 선택해서는 안 됩니다.
제안된 표준 및 고성능 구조를 다음 사항과 비교하십시오:
| 비교 포인트 | 샘플 검토를 위한 질문 |
|---|---|
| 설치된 외경 | 더 두꺼운 슬리브가 여전히 브래킷, 가이드 및 인접 부품과 간섭을 일으키지 않습니까? |
| 벤딩 | 완성된 어셈블리가 호스 제조업체가 요구하는 굽힘 반경을 유지합니까? |
| 기계적 접촉 | 슬리브 자체가 주변 장비와 반복적으로 마찰됩니까? |
| 열 요구 사항 | 어떤 제품이 요구되는 노출에 적용 가능한 증거를 가지고 있습니까? |
| 설치 방법 | 선택한 구조물이예정된 호스와 피팅 위에 설치될 수 있습니까? |
| 검사 | 기술자가 여전히 호스, 단부 피팅 및 보호된 경로를 검사할 수 있습니까? |
선택은 벽 두께만 단독으로 고려하기보다는 요구되는 최종 성능을 기반으로 해야 합니다.

제철소 호스 경로는 종종 열 노출과 진동 또는 기계적 접촉을 결합합니다. 이러한 상황에서 구매자는 열과 마모를 두 개의 관련 없는 카탈로그 선택 항목으로 취급하는 것을 피해야 합니다.
BSTFLEX 유압 호스 방화 슬리브에는 용융물 비산 및 마모에 대한 별도의 시험 증거가 있습니다. 이는 두 가지 위험이 모두 관련되어 있지만 실제 접촉 패턴에 대해 설치를 여전히 검토해야 하는 경우에 유용합니다.
먼저 무엇이 마찰을 일으키는지 식별하십시오. 경로가 잘못되어 호스가 날카로운 브래킷에 반복적으로 강제로 닿는 경우, 보호 슬리브를 추가해도 근본적인 경로 설정 문제가 해결되지 않습니다.
가능한 경우:
열보다는 저온 마모가 주를 이루는 용도의 경우, 전용 내마모성 직물 슬리브가 더 나은 솔루션일 수 있습니다. 방화 슬리브가 기계의 모든 호스에 대한 프리미엄 선택으로 자동으로 취급되어서는 안 됩니다.
완성된 호스 외경을 시작 측정값으로 사용합니다. 유압 호스 대시 번호는 일반적으로 호스 커버 위의 외경이 아니라 공칭 내경을 나타냅니다.
그런 다음 관형 슬리브가 통과해야 하는 가장 큰 피팅, 페럴 또는 커넥터를 확인하십시오. 호스 본체에 맞는 슬리브가 완성된 호스 단부를 통과하지 못할 수 있습니다.
BSTFLEX Fire Sleeve Size Chart은 별도의 호스 외경 및 피팅 간격 확인을 자세히 설명합니다.
제철소 설치의 경우 슬리브가 장착된 후의 완성된 외경도 확인하십시오. 추가된 벽 두께로 인해 지지대 통과 시, 롤 스탠드 근처 또는 인접한 움직이는 어셈블리 사이의 간격이 줄어들 수 있습니다.
계획된 유지 관리 중에 호스를 제작하거나 교체할 때, 관형 방화 슬리브는 일반적으로 정의된 호스 어셈블리 프로세스의 일부로 간주할 수 있습니다. 최종 설치 전에 필요한 슬리브 길이와 단부 처리를 확립하십시오.
단지 슬리브를 설치하기 위해 호스 제조업체의 승인된 피팅 조립 프로세스를 변경하지 마십시오.
두 피팅이 이미 연결되어 있고 단부 접근이 제한된 경우, 과도한 크기의 관형 슬리브를 강제로 제자리에 넣으면 불필요하게 느슨한 설치가 생성될 수 있습니다.
BSTFLEX Snap Wrap Firesleeve는 기존 호스 주위에 배치할 수 있는 개폐식 구조입니다. 이는 유지 관리 접근성이 중요한 곳에 유용할 수 있습니다.
제철소 서비스의 경우, 닫힌 이음새와 스냅 배치를 실제 열 및 비산 방향에 대해 평가하십시오. 개폐식 슬리브는 설치 접근성을 제공하지만, 그렇다고 해서 검토 없이 노출된 곳에 직접 클로저를 배치할 수 있다는 의미는 아닙니다.
보호된 호스에도 방화 슬리브가 끝나고 피팅 또는 덮이지 않은 호스가 시작되는 전환 지점이 있습니다. 설치 도면에 이러한 위치를 표시하십시오.
비산물이 노출된 직물 단부로 들어갈 수 있는지, 슬리브가 보호된 구역에서 멀어지게 미끄러질 수 있는지, 그리고 유지 방법이 검사하기에 계속 접근 가능한 상태를 유지하는지 고려하십시오.
단부 씰링 또는 기계적 유지가 필요한 경우, 완성된 어셈블리의 일부로 승인된 테이프, 클램프 또는 종단 방법을 지정하십시오. 유지 관리 중에 구하기 더 쉽다는 이유로 일반 케이블 타이나 범용 테이프를 대체재로 사용하지 마십시오.

유압 환경은 오일이 완전히 없는 경우가 드뭅니다. BSTFLEX 유압 호스 방화 슬리브에는 내유성 테스트가 포함되어 있지만, 설치된 슬리브에서 관찰된 오일은 여전히 검사를 유발해야 합니다.
오염이 정기 유지보수, 관련 없는 출처 또는 보호된 호스나 피팅의 누출로 인한 것인지 확인하십시오.
파이어 슬리브를 사용하여 다음을 감추어서는 안 됩니다:
보호 커버를 복원하기 전에 호스 상태를 해결하십시오.
검사 주기는 일률적인 작동 시간 수보다는 장비의 유지보수 및 위험 요구사항을 따라야 합니다.
공인된 검사 중에는 보호 슬리브와 그 설치 상태 모두에서 다음과 같은 눈에 띄는 변화를 찾아보십시오:
| 검사 구역 | 확인 사항 |
|---|---|
| 실리콘 표면 | 절단, 심각한 경화, 코팅 누락, 화재 손상 또는 고온 물질에 부딪힌 부위. |
| 유리섬유 기판 | 노출되거나 손상된 섬유 및 의도된 보호 벽의 손실. |
| 슬리브 위치 | 지정된 열 또는 비산 영역으로부터의 이격. |
| 단부 및 고정 | 느슨한 클램프, 손상된 단부 처리 또는 슬리브 내부로의 이물질 유입. |
| 하부 호스 | 검사 접근이 가능한 경우 마모, 누출, 변형 또는 열 손상. |
| 설비 경로 | 장비 마모, 조정 또는 변경된 호스 경로로 인해 새로 발생한 접촉점. |
심각한 용융물 비산 또는 화염 사고 발생 후에는, 멀리서 볼 때 슬리브가 여전히 온전해 보인다는 이유만으로 계속 사용 가능하다고 판단하지 마십시오. 해당 용도에 대해 승인된 검사 또는 교체 기준을 따르십시오.
| 관찰된 상태 | 선택 방향 | 중요한 검증 |
|---|---|---|
| 기계적 접촉이 제한된 복사열 | 표준 실리콘 유리섬유방화 슬리브가 적합할 수 있습니다. | 설치 온도, 슬리브 크기 및 적용 범위. |
| 용융 금속 튐 위험 | 해당 용융 비산 흔적이 있는 구조를 사용하십시오. | 테스트 범위, 물 튀김 방향, 솔기 및 단면 노출. |
| 열과 진동 또는 마찰 | 검증된 기계적 성능을 갖춘 파이어 슬리브를 평가합니다. | 실제 접촉점, 배선 경로 및 마모 흔적. |
| 더 두꺼운 구조가 요구되는 가혹한 환경 | 고하중 텍스처드 파이어 슬리브를 표준 제품과 비교합니다. | 여유 공간, 유연성 및 제품별 열적 흔적. |
| 단부 접근이 불가능한 기존 연결 호스 | 개폐형 스냅 또는 랩어라운드 화재 방지 슬리브를 평가하십시오. | 밀착형 핏, 심 위치 및 클로저 노출. |
| 저온 마모 전용 | 화재 방지 슬리브 대신 전용 마모 방지 슬리브를 고려하십시오. | 마모 심각도 및 실제 주변 온도. |
유용한 RFQ는 단순히 "제철소용 고온 슬리브"를 요청하는 것보다 개별 호스 위치를 식별해야 합니다.
제공 사항:
사진은 환경을 식별하는 데 도움이 되지만 치수 및 작동 정보는 여전히 제공되어야 합니다. 움직이는 장비의 경우 두 개 이상의 작동 위치를 포함하거나 경로 도면을 제공하십시오.
올바른 슬리브는 실제 위험 요소에 따라 다릅니다. 실리콘 코팅된 유리섬유 파이어 슬리브는 외부 복사열, 화염 또는 용융 금속 튐이 있는 곳에서 일반적으로 시작하는 제품입니다. 호스가 심한 마모에도 노출되는 경우 완성된 슬리브의 기계적 성능을 평가하고 가능한 경우 호스 경로를 수정하십시오.
파이어 슬리브는 특정 제품에 해당 테스트 증거가 있는 경우 단기 용융 금속 튐에 대한 보호 기능을 제공할 수 있습니다. 이는 침지, 지속적인 용융 금속 흐름 또는 테스트된 조건을 벗어난 노출에 대한 보호로 해석되어서는 안 됩니다.
적용 요구사항에 따라 결정하십시오. 더 두꺼운 벽 두께가 필요한 경우 더 무거운 텍스처 구조를 평가해 볼 가치가 있지만 추가 직경, 유연성, 피팅 간격 및 제품별 테스트 증거도 고려해야 합니다.
전체 조립품이 해당 조건에 대해 평가되지 않은 경우 연속적인 직접 접촉을 중심으로 설치를 설계하지 마십시오. 가능한 한 뜨거운 표면으로부터 적절한 경로와 간격을 유지한 다음 파이어 슬리브를 사용하여 나머지 외부 열 노출에 대처하십시오.
표준 관형 슬리브에는 적절한 끝단 진입 경로가 필요합니다. 기존에 연결된 호스의 경우 분리가 비실용적인 곳에서는 열 수 있는 스냅 또는 랩어라운드 구조를 평가할 수 있습니다.
자동으로 대체되지는 않습니다. 파이어 슬리브는 주로 열 및 화염 위험을 위해 선택되지만 일부 구조는 검증된 마모 성능도 가지고 있습니다. 마모가 유일한 주요 위험인 경우 전용 내마모성 호스 슬리브가 더 적합할 수 있습니다.
BSTFLEX는 가혹한 열 환경에서 작동하는 유압 호스, 케이블 및 산업용 라인을 위한 실리콘 코팅 유리섬유 내열 슬리브를 제조합니다. 다양한 설치 조건에 맞춰 표준형, 고중량형 및 개폐형 구조를 제공합니다.
제철소 또는 야금 설비의 경우 호스 치수, 경로, 열원 위치, 튐 노출 여부, 움직임 및 요구되는 문서를 보내주세요. BSTFLEX는 이러한 세부 정보를 바탕으로 가장 적절한 기존 내열 슬리브 구조를 평가하고 해당 용도에 맞는 샘플을 준비할 수 있습니다.
