광산용 유압 호스는 엔진 열, 배기 부품, 마모, 진동, 유압유, 좁은 배선, 그리고 일부 용도의 경우 화재 위험 등 여러 위험에 동시에 노출될 수 있습니다. 모든 보호 슬리브를 단순히 "MSHA 방화 슬리브(MSHA fire sleeve)"라고 부르는 것만으로는 해당 제품이 그중 어떤 위험을 제어하기 위한 것인지 명확히 알 수 없습니다.

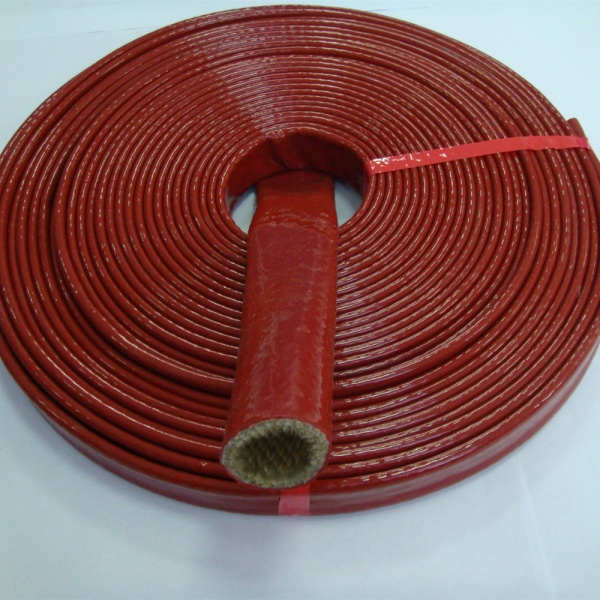

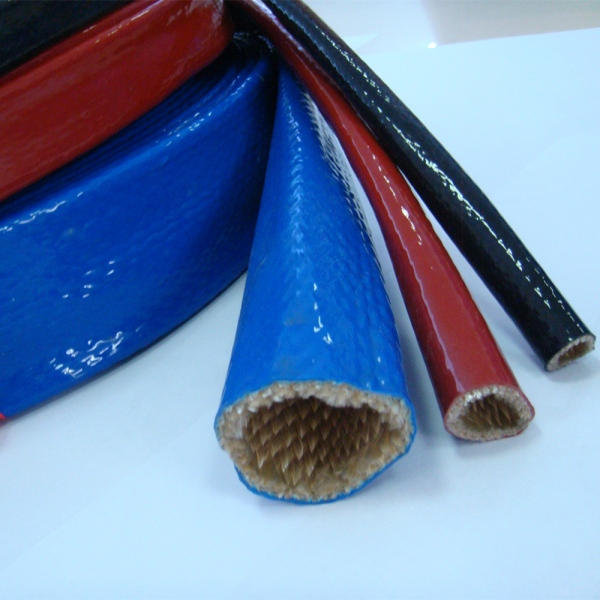

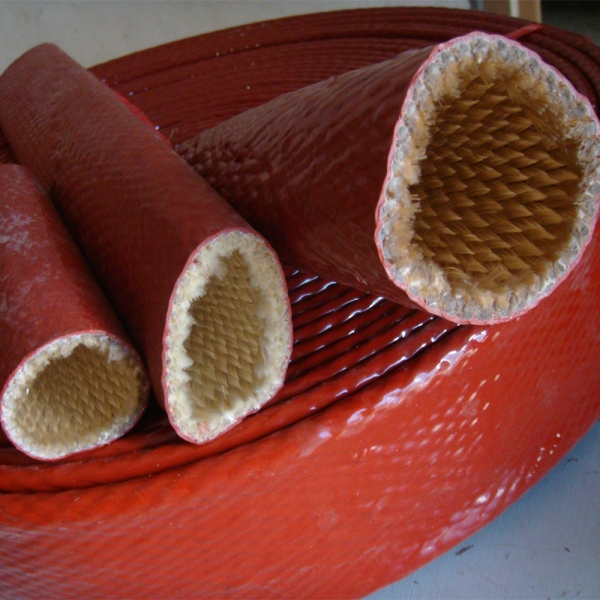

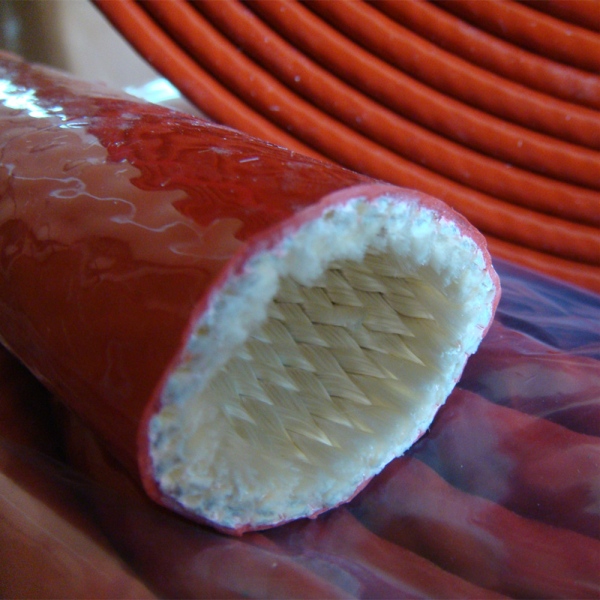

구매 및 엔지니어링 팀에게 첫 번째 단계는 보호 기능을 정의하는 것입니다. 실리콘 코팅된 유리섬유 방화 슬리브는 주로 외부 열 및 화재 노출을 대비하여 선택됩니다. 반면, 마모와 호스 구속이 주요 요구 사항인 경우 내화성 직물 슬리브를 대신 선택할 수 있습니다.
이 가이드에서는 광산 장비용 MSHA 방화 슬리브를 지정하는 방법, 요청해야 하는 문서, 그리고 내화성 승인을 무관한 호스 성능과 혼동하지 않는 방법을 설명합니다.
고온 유압 호스 보호에 대해서는 BSTFLEX Hydraulic Hose Protection Fire Sleeve를 검토하십시오. 기타 구조는 BSTFLEX Fire Sleeve 제품군에서 확인할 수 있습니다.

광산안전건강청(Mine Safety and Health Administration)은 정의된 승인 절차에 따라 광산 응용 분야에 사용되는 내화성 재료 및 제품을 평가합니다. 유압 호스 슬리브는 평가 대상이 될 수 있는 제품 유형 중 하나입니다.
구매자에게 중요한 점은 MSHA 참조가 공급되는 특정 제품 또는 구조와 연관되어야 한다는 것입니다. 동일한 회사에서 제조한 모든 슬리브에 적용되는 일반적인 인증으로 취급해서는 안 됩니다.
도면이나 구매 사양에 MSHA 요구 사항이 나타나는 경우, 해당 문서를 요청하고 다음을 확인하십시오:
향후 주문 시 동일한 구조를 대조하여 확인할 수 있도록 이 문서를 승인된 부품 사양서와 함께 보관하십시오.
난연성 승인은 정의된 화재 성능 질문에 대한 답변일 뿐입니다. 광산 장비에 필요한 다른 모든 특성을 자동으로 충족하지는 않습니다.
추가 요구 사항에는 다음이 포함될 수 있습니다:
해당 문서에서 구체적으로 다루지 않는 한, MSHA 참조로부터 이러한 특성을 유추하지 마십시오.

광업 구매자는 방화 슬리브, 난연성 슬리브 또는 호스 보호 슬리브와 같은 광범위한 용어로 두 제품을 모두 접하는 경우가 많습니다. 그 구조와 주된 기능은 매우 다를 수 있습니다.
| 선택 요인 | 실리콘 f유리섬유 방화 슬리브 | 난연성 직물 호스 슬리브 |
|---|---|---|
| 주요 구조 | 실리콘 고무 코팅이 된 유리섬유 직물 기재. | 난연성 폴리에스터 구조와 같은 직조 합성 섬유. |
| 주요 선택 이유 | 외부 열, 화염 및 고온 환경 보호. | 내화성도 요구되는 마모, 호스 마찰 및 기계적 보호. |
| 배기 장치 또는 고온 기계 주변의 복사열 | 평가해야 할 대표적인 용도. | 해당 열화상 데이터가 없는 경우 동등한 것으로 취급하지 마십시오. |
| 용융 금속 튐 | 제품 테스트 증거로 뒷받침되는 경우 관련 화재 차단 슬리브 요구사항이 될 수 있습니다. | 별도의 증거가 필요합니다. 직물의 난연성만으로는 용융 금속 튐 방지 성능이 입증되지 않습니다. |
| 마모가 주된 원인이 되는 배선 경로 | 추가적인 기계적 보호를 제공할 수 있으나, 완성된 구조를 평가하십시오. | 대개 기계적 마모 및 마찰 보호를 위해 특별히 선택됩니다. |
| MSHA 요구사항 | 특정 파이어 슬리브 구조와 최신 문서를 확인하십시오. | 특정 텍스타일 슬리브와 최신 문서를 확인하십시오. |
BSTFLEX는 또한 MSHA 난연 폴리에스터 유압 호스 슬리브를 공급합니다. 이는 동일한 구조의 저온 버전으로 취급되기보다는 실리콘 유리섬유 방화 슬리브와는 별개의 제품 선택으로 유지되어야 합니다.
디젤 엔진, 터보차저, 배기 매니폴드, 후처리 장치 또는 기타 고온 표면 근처에 배관된 유압 호스는 상당한 복사열을 받을 수 있습니다.
먼저 경로를 변경할 수 있는지 또는 물리적 간격을 늘릴 수 있는지 검토하십시오. 외부 열을 피할 수 없는 경우, 필요한 보호 구간을 지정하고 고온 방화 슬리브를 평가하십시오.
엔진 모델만 제공하는 대신 열원 위치와 정상 작동 조건을 제공하십시오. 슬리브 표면 온도와 그 아래의 호스 온도가 반드시 같은 것은 아닙니다.
광산, 장비 사양 또는 관련 규정에서 MSHA 승인 소재를 요구하는 경우, 문의 시 해당 요구 사항을 명시하십시오. 문서의 대체품으로 "광산 등급"이라는 단어에 의존하지 마십시오.
공급업체에 MSHA 문서에 해당하는 제품 참조 번호를 확인해 달라고 요청하십시오. 인수 검사를 통해 공급된 슬리브를 승인된 구매 사양서와 대조하여 확인할 수 있어야 합니다.
광산 장비는 종종 좁은 호스 배선과 반복적인 움직임, 먼지, 그리고 다른 호스나 기계 구조물과의 접촉이 결합되어 있습니다.
마찰이 주된 문제이고 심각한 열이 존재하지 않는 경우, 전용 내마모 슬리브가 더 적절한 시작점이 될 수 있습니다. 열과 마찰이 모두 상당한 경우, 제품명에서 선택하기보다 두 가지 위험 요소를 모두 정의하고 두 위험 요소 모두에 대해 보호 시스템을 평가하십시오.
실제 유체와 예상되는 노출 상태를 파악하십시오. 외부 슬리브는 유지보수 중에 간헐적인 오염에 노출되거나, 부품 누출 후 지속적인 오일 미스트 또는 유체에 노출될 수 있습니다.
일반적인 내유성 진술만으로는 모든 유압 유체 및 모든 노출 온도에 대해 슬리브가 적합하다고 보증할 수 없습니다. 용도에 중요한 경우 제품 호환성과 세척 요구사항을 확인해야 합니다.

보호 슬리브를 손상된 압력 호스를 숨기거나 수리하는 데 사용해서는 안 됩니다. 보호 장치를 설치하기 전에 장비 유지보수 절차에 따라 내부 어셈블리를 검사하십시오.
평가가 필요한 조건은 다음과 같습니다:
외부 보호 장치에 의존하기 전에 승인된 유압 시스템 절차에 따라 호스를 교체하거나 수리하십시오.
굴착기, 드릴, 연속 채광기, 지붕 지지 시스템 또는 기타 이동식 기계는 고정된 사진이 시사하는 것보다 훨씬 더 넓은 범위 내에서 호스를 움직일 수 있습니다.
허용된 장비 위치에서 슬리브를 검토하십시오. 다음을 확인하십시오.
보호 슬리브는 호스를 부적절한 굽힘으로 강제하는 구성 요소가 되지 않으면서 승인된 호스 경로를 따라야 합니다.
유압 호스 대시 크기는 일반적으로 커버를 포함한 최종 외경이 아니라 공칭 호스 내경을 나타냅니다. 따라서 압력 등급과 호스 구조가 다르면 동일한 공칭 내경을 공유하더라도 외경이 다를 수 있습니다.
승인된 호스 사양에서 최대 호스 외경을 측정하거나 확인하십시오. 그런 다음 설치 중에 슬리브가 통과해야 하는 가장 큰 피팅, 페럴 또는 커넥터를 확인하십시오.
상세한 치수 측정 방법을 보려면 BSTFLEX 파이어 슬리브 사이즈 차트 및 피팅 여유 가이드를 이용하십시오.
기존 호스를 분리할 수 없는 경우, 과도하게 큰 튜뷸러 슬리브를 피팅 위로 억지로 끼우는 것보다 개폐식 구조가 더 실용적인지 고려해 보십시오.

새 호스 어셈블리는 최종 설치가 완료되기 전에 튜뷸러 파이어슬리브를 장착하는 경우가 많습니다. 가동 중인 장비 함대의 개조 작업에는 다른 제약 사항이 따릅니다.
호스를 분리하는 것이 비실용적인 경우, 스냅 랩 파이어슬리브와 같은 개폐식 슬리브를 검토할 수 있습니다. 설치자는 이를 기존 라인 주위에 감싸고 길이 방향으로 잠급니다.
설치의 편리함이 다음 사항을 확인할 필요성을 없애지는 않습니다:
다음 탈착식 화재 슬리브 가이드 기존 조립품에 대한 관형, 스냅식, 후크 앤 루프 설치 방식을 비교합니다.
이들은 별개의 성능 문제들입니다.
실리콘 유리섬유 화재 슬리브는 제품 데이터가 이를 뒷받침하는 경우 외부 열 노출을 줄이고 화염 보호를 제공하도록 선택할 수 있습니다. 촘촘하게 직조된 직물 슬리브는 마모에 대응하거나 호스 고장 시 유체 분사를 제어하는 데 도움을 주도록 설계될 수 있습니다.
모든 MSHA 승인 슬리브를 적격 호스 파열 방지 제품으로 설명하지 마십시오. 핀홀 누출, 스프레이 아웃 또는 호스 파열로부터 인력을 보호해야 하는 경우, 해당 기능과 실제 압력 시스템에 대한 구체적인 증거를 요청하십시오.
그 반대도 마찬가지입니다. 마모 방지 또는 파열 방지 슬리브는 난연성 소재를 가지고 있다는 이유만으로 고온 화재 보호용으로 자동으로 취급해서는 안 됩니다.
| 문서 또는 기록 | 확인해야 할 사항 |
|---|---|
| MSHA 문서 | 제품 식별, 승인 참조, 제조업체 또는 소유자, 그리고 제안된 구조에 적용되는 범위. |
| 기술 데이터시트 | 재질 구조, 치수 범위, 명시된 온도 조건 및 적용 한계. |
| 관련 열 또는 화염 테스트 보고서 | 테스트된 제품, 방법, 테스트 조건, 결과 및 승인 기준. |
| 필요한 경우의 마모 증거 | 일반적인 재료 주장이 아닌 실제 테스트 방법 및 제품 구조. |
| 유체 호환성 정보 | 광산 장비와 관련된 해당 유체, 노출 조건 및 제한 사항. |
| 시료 승인 기록 | 승인에 사용된 크기, 설치 방법, 경로, 단부 처리 및 기계 용도. |
| 생산 식별 | 고객의 품질 시스템에서 요구하는 부품 번호, 크기, 배치 또는 기타 추적성 정보. |
별개의 문서들을 하나의 광범위한 주장으로 결합하지 마십시오. 예를 들어, MSHA 난연성 승인과 마모 테스트는 서로 다른 요구 사항을 뒷받침할 수 있으며 심지어 서로 다른 제품에 적용될 수도 있습니다.
지하 장비의 디젤 배기구 부품 근처의 제한된 구역을 통과하는 유압 호스를 고려해 보십시오.
엔지니어링 검토에서 네 가지 문제가 확인됩니다:
실리콘 유리섬유 MSHA 화재 슬리브는 특정 문서가 프로젝트와 일치하는 경우 열 및 화염 요구 사항에 대해 고려할 수 있습니다. 마모는 완성된 설치 상태에서 여전히 평가되어야 합니다.
호스가 이미 설치되어 있고 피팅으로 인해 관형 설치가 방지되는 경우, 팀은 승인된 개방형 구조를 비교할 수 있습니다. 심각한 기계적 마찰이 남아 있는 경우, 화재 슬리브가 모든 위험을 해결해 줄 것이라고 가정하기보다는 경로 지정이나 추가적인 기계적 보호에 주의를 기울여야 할 수 있습니다.
최종 사양은 정확한 슬리브 구조, 크기, 보호된 길이, 설치 배치 및 해당 문서를 식별해야 합니다.
하나의 광산 장비 사양이 모든 곳에 적용된다고 가정하지 마십시오.
노천 장비는 동일한 지하 자재 수용 요구 사항 없이 강한 엔진 열, 햇빛, 날씨, 먼지 및 마모에 직면할 수 있습니다. 갱내 장비는 규제 및 광산별 난연성 요구 사항을 추가할 수 있습니다.
모든 견적에 자동으로 MSHA 승인을 추가하기보다는 해당 프로젝트에 MSHA 승인이 필수적인지 질문하십시오. 다른 국가나 광산 운영자가 다른 표준을 사용하는 경우, MSHA 문서를 대체하는 대신 해당 프로젝트 요구 사항을 따르십시오.
새로운 채굴 장비 또는 함대 유지보수 프로젝트의 경우 다음을 제공하세요:
OEM 공급의 경우, 규정 준수 문서를 승인된 고객 부품 번호와 연결하여 유지하십시오. 슬리브 구조, 마감 또는 재질의 변경은 이전 승인 자격이 여전히 적용된다고 가정하기 전에 검토되어야 합니다.
아니오. 구매하려는 특정 제품이나 구조에 대해 MSHA 수락 또는 승인을 확인해야 합니다. 유사한 외관 및 자재 설명이 동일한 수락 상태를 입증하지는 않습니다.
MSHA 내염성 승인과 특정 직접 화염 성능 주장이 자동으로 동일한 요구사항인 것은 아닙니다. 프로젝트에 필요한 노출에 대해 관련 제품 문서와 테스트 조건을 검토하십시오.
주요 위험 요소에 따라 선택하십시오. 외부 열, 화염 또는 열 노출이 주된 우려 사항인 경우 고온용 화재 방지 슬리브를 사용하십시오. 마찰과 기계적 마모가 주된 경우 마모 방지 슬리브를 검토하십시오. 두 위험이 모두 클 경우 두 가지 요구 사항을 모두 명시하고 제안된 보호 시스템을 확인하십시오.
해결되지 않은 호스 결함을 숨기기 위해 어떠한 보호 슬리브도 사용해서는 안 됩니다. 외부 보호를 설치하기 전에 승인된 유지보수 절차에 따라 손상된 호스 어셈블리를 점검하고 교체하십시오.
BSTFLEX는 유압 호스 및 산업용 배관을 위해 다양한 직경과 구조의 실리콘 코팅 유리섬유 화재 슬리브를 공급합니다. OEM 프로젝트를 위해 맞춤 절단 길이, 식별 및 포장 요구 사항을 검토할 수 있습니다. 필요한 MSHA 및 기타 프로젝트 문서는 견적 시 정확한 제품과 함께 지정해야 합니다.
호스 외경(OD), 피팅 치수, 장비 유형, 열원 위치, 마모 조건 및 필요한 MSHA 문서를 BSTFLEX로 보내십시오. 용도가 갱내 채굴인지 노천 채굴인지, 그리고 슬리브가 호스 조립 중에 설치되는지 아니면 기존 장비에 개조(레트로핏)되는지 명시하십시오.
BSTFLEX는 프로젝트에 적합한 화재 슬리브 구조와 공급 형태를 평가할 수 있습니다. 고온 유압 호스 용도의 경우 다음을 검토하십시오.유압 호스 보호용 화재 슬리브.
광산 장비 요구 사항 및 적용 가능한 문서 목록과 함께 BSTFLEX에 기술 데이터, 샘플 또는 OEM 견적을 요청하십시오.
