설치된 케이블 및 호스용 파이버글래스 웰드 랩 선택하기

작동 중인 용접 셀에서 호스나 케이블의 끝부분이 관형 슬리브를 기다리며 비어 있는 경우는 거의 없습니다. 커넥터가 장착되어 있고, 경로는 고정되어 있으며, 용접부와 가장 가까운 구획은 대개 접근성이 가장 떨어집니다. 측면 개방형 파이버글래스 랩은 기존 어셈블리 주위에 배치할 수 있으며, 단면이 잘 맞고 움직이는 동안 보호된 구획이 덮여 있는 상태를 유지하기만 하면 됩니다.

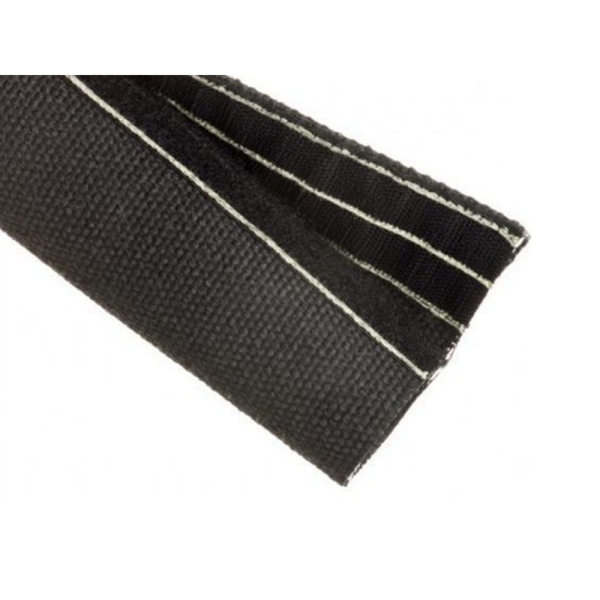

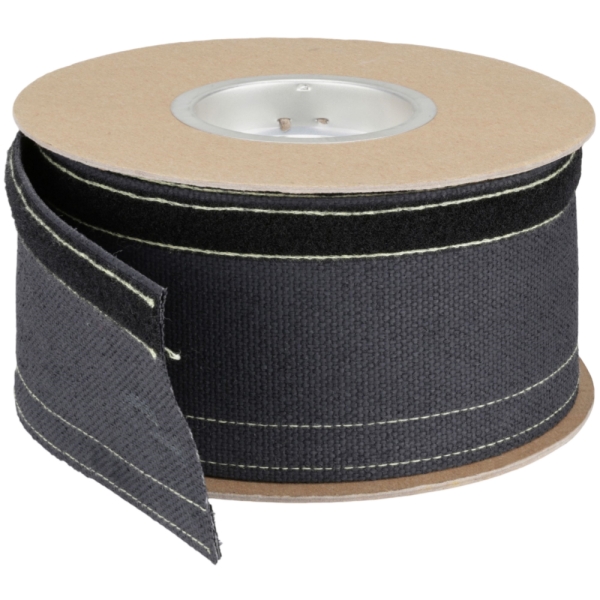

BSTFLEX의 검은색 코팅 파이버글래스 용접 랩 슬리브는 파이버글래스 텍스타일 베이스, 고온 코팅 및 후크 앤 루프 클로저로 설명됩니다. 이 제품은 용접 불꽃과 스패터뿐만 아니라 접촉 마모로부터 케이블과 호스를 보호하는 용도로 등록되어 있습니다. 아래의 점검 사항은 공칭 직경 하나만으로 핏을 단정하는 대신, 설치된 경로에서 랩을 선택하기 위한 것입니다.

길이를 선택하기 전에 노출 부위를 매핑하세요

정상 작동 위치에서의 호스나 케이블 사진과 이동 한계에서의 사진을 각각 촬영하세요. 용접점, 스패터가 튈 가능성이 있는 방향, 그리고 라인이 지지대를 가로질러 쓸리는 모든 지점에 표시를 하세요. 접근 가능한 상태를 유지해야 하는 브래킷, 조인트 및 서비스 포인트를 확인하세요. 덮여 있는 길이는 두 지점 사이의 직선 거리가 아니라 굴곡과 움직임을 포함하여 라우팅된 어셈블리를 따라야 합니다.

로봇이나 움직이는 고정구의 경우 전체 작동 주기에 걸쳐 랩의 위치를 확인하세요. 짧은 조각은 노출된 지점에서 멀어질 수 있으며, 긴 조각은 클램프에 뭉칠 수 있습니다. 각 끝부분이 어디에서 끝나야 하는지, 그리고 검수를 위해 끝부분을 분리할 수 있어야 하는지 명시하세요. 장비 설계에 따라 환기나 정기적인 접근이 필요한 부품에 랩이 닿지 않도록 하세요.

호스 직경만이 아니라 밀폐된 핏을 측정하세요

랩이 놓일 완성된 어셈블리의 바깥쪽 둘레 또는 최대 바깥쪽 외형을 측정하세요. 두 개의 용접 리드와 하나의 호스로 구성된 번들은 반드시 둥근 형태가 아니므로 단일 직경은 오해를 불러일으킬 수 있습니다. 분기점, 스플라이스, 보호 부츠 및 랩 아래에 유지될 크기의 국소적인 증가를 기록해 두세요.

제품 페이지에는 25~102mm의 공칭 슬리브 크기가 나열되어 있습니다. 클로저 오버랩을 포함하여 제안된 구조의 사용 가능한 밀폐 크기 또는 둘레 범위를 문의하세요. 공칭 크기는 불규칙한 번들 주위에서 후크 앤 루프 영역이 얼마나 맞물려 있는지 보여주지 않습니다. 호스를 허용 굽힘 반경 이하로 조이거나 케이블 커넥터를 누르지 않고 랩이 단단히 닫히는지 확인하세요.

클로저 위치 계획하기

측면 개방형을 사용하면 어셈블리를 분리하지 않고도 랩을 장착할 수 있습니다. 설치 및 서비스를 위해 손이 닿을 수 있는 곳에, 그리고 경로가 허용하는 경우 불꽃과 떨어지는 스패터의 직접적인 경로에서 벗어난 곳에 클로저를 배치하세요. 닫은 후 전체 이음새를 확인하세요. 굴곡이나 분기점의 틈은 기본 라인을 노출된 상태로 남겨둡니다.

움직이는 장비의 경우 클로저가 브래킷에 문지르거나 근처 모서리에 걸리지 않는지 검사하세요. 이동의 끝부분에서 위치를 다시 확인하세요. 랩의 닫힌 모양과 이음새 위치가 경로에 따라 변경되므로 평면 샘플보다 기계에서 짧게 시험해 보는 것이 더 유익합니다.

위험 요소에 테스트 맞추기

용접 불꽃, 더 무거운 스패터, 고온 슬래그, 지속적인 복사열 및 마모는 서로 다른 노출 유형입니다. 공급업체에 공정 설명, 라인의 거리와 방향, 예상 접촉 지속 시간을 제공하세요. 제품 페이지에는 온도 수치가 포함되어 있지만, 특정 용도는 공급되는 정확한 재료 및 코팅에 대한 최신 테스트 데이터와 대조하여 확인해야 합니다. 용접의 가스 온도나 짧은 불꽃 온도를 전체 랩 어셈블리의 연속 온도로 사용하지 마세요.

라인이 유압 호스인 경우 장비 유지보수 절차에 따라 검사해야 하는 손상을 랩이 숨기지 않는지 확인하세요. 이는 외부 보호 커버이며 호스 압력 정격을 변경하지 않습니다. 유체 접촉 또는 반복적인 끌림이 예상되는 경우 대표적인 조건에서 제안된 샘플을 테스트할 수 있도록 유체와 결합 표면을 식별하세요.

라인에는 랩을 사용하고 작업 구역에는 블랭킷을 사용하세요

측면 개방형 슬리브는 지정된 호스 또는 케이블 런을 보호합니다. 더 큰 작업 구역, 근처 기계 표면 또는 임시 개구부를 차단해야 하는 경우 용접 및 솔더링 구역 보호 제품을 별도로 살펴보세요. 두 가지 형태는 서로 다른 커버리지 지름을 다루므로 독립적으로 지정해야 합니다.

샘플 및 견적을 위해 보내야 할 사항

• 설치된 경로와 전체 움직임을 보여주는 사진 또는 도면.
• 덮힌 호스 또는 케이블 번들의 최대 직경 또는 둘레.
• 경로를 따라 측정된 덮인 길이 및 원하는 끝 위치.
• 선호하는 클로저 위치 및 완성된 랩에 사용 가능한 공간.
• 용접 공정, 불꽃 또는 스패터의 방향, 온도 노출 및 마모 지점.
• 필요한 수량, 조각 길이, 검사 기준 및 필수 테스트 방법.

해당 세부 정보를 파이버글래스 용접 랩 제품 페이지.를 통해 보내세요. 제안된 밀폐 크기로 샘플을 요청하고, 텍스타일 및 코팅 구조를 확인하고, 주문을 승인하기 전에 실제 장비에서 클로저 맞물림과 커버리지를 확인하세요.
