OEM 조립용 난로 유리 개스킷 테이프: 폭, 두께 및 접착 기능

난로 제조업체는 여러 도어 디자인에 동일한 투명 패널을 사용할 수 있지만, 각 디자인마다 다른 개스킷 세부 사항이 필요할 수 있습니다. 프레임 홈, 고정 클립 및 테이프 경로가 적합성을 결정합니다. 너비만으로 검은색 스트립을 주문하면 이러한 조립 요구 사항이 해결되지 않습니다.

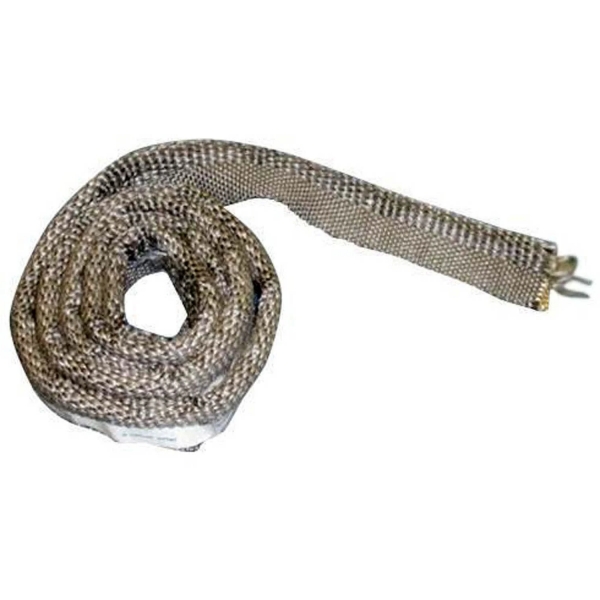

스토브 유리 가스켓 테이프는 관찰 패널과 장착 장치 사이의 접합면에 사용되는 평평한 직물 스트립입니다. 자체 접착식 뒷면은 조립 시 스트립의 위치를 ​​​​정확하게 유지하는 데 도움이 되지만, 패널을 영구적으로 구조적으로 고정하는 역할을 한다고 생각해서는 안 됩니다.OEM 구매 시에는 테이프를 유리 고정 세부 사항의 일부로 지정하고, 기기의 모든 씰을 대체하는 범용 제품으로 지정하지 마십시오.

BSTFLEX평평한 접착식 스토브 유리 테이프이는 이러한 유형의 문의에 대한 출발점을 제공합니다. 치수, 보강 요구 사항 및 승인 확인은 기기 도면을 따라야 합니다.

유리 조립체에서 개스킷을 찾으십시오.

테이프를 붙일 위치를 정확하게 표시하십시오. 패널의 한쪽 면에 붙일지, 가장자리를 따라 붙일지, 또는 고정 부품과 패널 사이에 붙일지 등을 표시할 수 있습니다. 각 위치마다 테이프의 전개 폭이나 절단 길이가 다를 수 있습니다. 시공자가 어느 면에 테이프를 붙일지 알 수 있도록 단면도에 접착면을 표시하십시오.

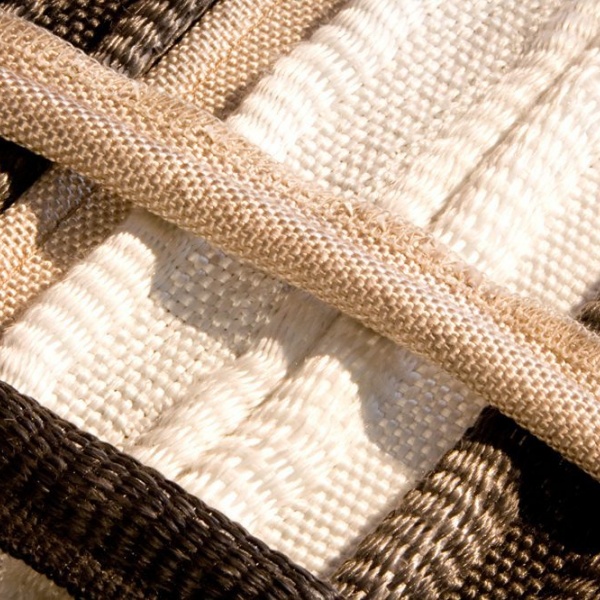

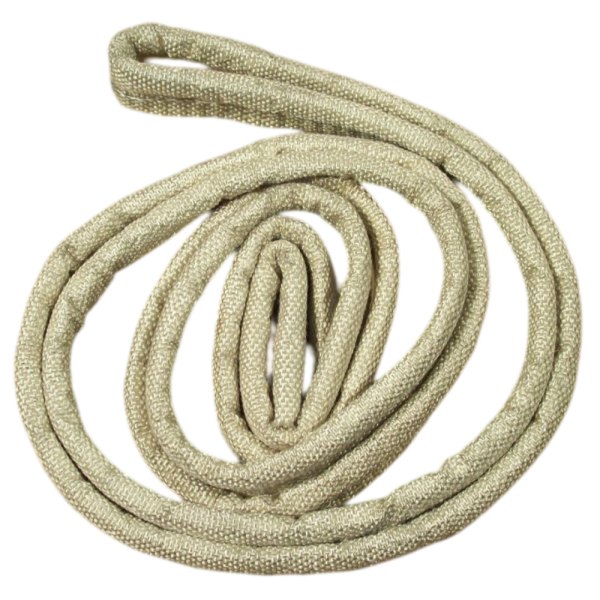

이 부품은 문 전체와 스토브 본체 사이의 개스킷과 분리하여 보관하십시오. 둥근 문끈, 사다리형 테이프, 평평한 스토브 창 개스킷은 모두 같은 부품 카탈로그에 있더라도 용도가 다를 수 있습니다. 이 세 가지 개스킷의 사양을 하나의 일반 개스킷 부품 번호로 통합하지 마십시오.

제품에 지정된 패널 재질을 사용하십시오. 유리 세라믹 디스플레이 어셈블리의 경우 프레임과 패널이 열에 다르게 반응할 수 있습니다. 장착 설계 시 이러한 움직임과 제조 공차를 고려해야 하며, 패널과 금속 부품이 직접 접촉하지 않도록 해야 합니다.

창문의 둘레가 아닌 단면을 기준으로 너비를 선택하세요.

창문의 둘레는 경로 길이를 결정하는 데 도움이 되지만, 테이프 너비를 결정하는 것은 아닙니다. 먼저 직물이 덮어야 할 표면과 비워 두어야 할 영역을 표시하십시오.

한쪽 면에 부착된 스트립의 경우, 사용 가능한 접촉 밴드와 리테이너에 대한 상대적 위치를 확인하십시오. 승인된 에지 래핑 방식의 경우, 테이프는 에지를 따라가야 하며 인접한 면에 필요한 커버리지를 제공해야 합니다. 패널 두께만을 기준으로 선택하는 대신 샘플을 통해 전개 폭을 확인하십시오.

폭이 넓은 테이프가 자동으로 더 안전한 것은 아닙니다. 의도한 좌석 범위를 벗어나거나, 고정 장치를 방해하거나, 시야를 가릴 수 있습니다. 마찬가지로 폭이 너무 좁은 테이프는 지정된 접촉 영역의 일부를 놓칠 수 있습니다. 테이프의 폭과 패널 상에서의 위치를 ​​모두 기록해 두십시오.

두께를 조립 공차의 일부로 취급하십시오.

치수 검토 시 패널 두께, 프레임 홈, 고정 장치 위치 및 설치된 테이프 두께를 포함하십시오. 단순히 잘 맞는 명목상의 조립품뿐만 아니라 허용 오차 범위의 양쪽 끝에서 허용되는 모든 조합을 확인하십시오.

부드러운 직물의 경우 두께 측정에 대한 합의된 조건이 필요합니다. 제시된 값이 직물 자체의 두께인지, 아니면 접착 테이프가 부착된 완제품의 두께인지 확인하고, 설치된 구성에서 탈착식 라이너를 제외한 두께인지 문의하십시오. 두께가 합격 기준인 경우 측정 방법을 기록하십시오.

두꺼운 개스킷을 사용한다고 해서 프레임이나 고정 장치를 제대로 교정할 수 있는 것은 아닙니다. 과도하거나 고르지 않은 클램핑은 패널에 국부적인 하중을 가할 수 있습니다. 패널 및 기기 공급업체의 장착 요구 사항(접촉 압력 및 고정 제한 포함)을 준수하십시오. "스토브 유리 테이프"라는 용어만으로 정해진 보편적인 나사 조임 토크 값은 없습니다.

PSA에게 조립 라인에서 명확한 업무를 부여하세요

감압 접착제(PSA)는 패널을 제 위치에 고정하고 고정 부품을 설치하는 동안 스트립을 정렬된 상태로 유지할 수 있습니다. 실제 생산 공정에서 이러한 위치 고정 기능이 필요한 시간을 정의해야 합니다. 수평 작업대에서 제자리에 고정되는 샘플은 작업대 사이를 이동하는 프레임의 취급 문제를 해결하지 못할 수 있습니다.

지정된 접촉면(승인된 코팅 또는 마감재 포함)에 대한 초기 점착성을 테스트하십시오. 접착제 및 패널 공급업체와 표면 준비 및 적용 조건을 확인하십시오. 생산 라인 시험 중에는 라이너 제거, 위치 정확도 및 라이너를 벗겨낼 때 직물이 변형되지 않는지 확인하십시오.

유리섬유 직물의 내열 온도와 PSA의 사용 한계는 별도의 사양입니다.고온용 재료라는 설명만으로는 해당 온도에서 지속적인 접착력이 보장되지 않습니다. 뒷면이 단순히 설치 보조 도구일 경우, 승인된 장착 방식은 작동 중에 개스킷과 패널을 단단히 고정해야 합니다.

패널의 위치 고정이 약하다고 판단될 경우, 패널 주변에 접착제나 실리콘을 덧발라 고정력을 높이지 마십시오. 지나치게 단단하거나 제한적인 접착은 의도된 장착 동작을 방해할 수 있습니다. 추가적인 접착 시스템을 사용할 경우, 패널 및 기기 설계에 대한 승인을 받아야 합니다.

도면에 모서리, 이음새 및 정리할 영역을 표시하세요.

각 모서리의 시작점, 끝점 및 처리 방식을 표시하십시오. 서로 다른 길이의 부재가 만나는 부분에서는 시공자가 맞대기 이음과 겹침 이음 중에서 선택하도록 두지 말고 이음매를 명확히 정의하십시오. 추가된 부재는 해당 부분의 구조적 변형을 초래하므로 조립 시 이를 고려해야 합니다.

승인된 기기 도면에 의도적인 개구부 또는 공기 통로가 포함되어 있는 경우, 해당 부분을 그대로 유지하십시오. 단순히 개스킷이 연속적으로 보이도록 하기 위해 지정된 빈 공간까지 테이프를 연장하지 마십시오. 도면에는 필요한 단절 부분과 의도치 않은 틈을 명확하게 구분해야 합니다.

승인된 상세 도면의 사진을 사용하여 최초 조립 설명서를 작성하십시오. 접착면, 테이프 부착 경로, 이음매 및 고정 장치 배열을 보여주십시오. 패널 가장자리가 손상되지 않도록 취급하는 방법을 포함하십시오. 숨겨진 가장자리 손상은 천으로 덮는다고 해서 해결되지 않습니다.

승인된 샘플을 반복 구매 사양으로 전환하세요

다음은 OEM 문의에 대한 권장 관리 계획입니다. 해당 기기에 적합한 점검 사항을 선택하고, 재공급을 승인하기 전에 점검 방법을 협의하십시오.

승인된 시공 정보를 구매 기록과 함께 보관하십시오. 원사 구조, 마감 처리 또는 접착제가 변경된 경우, 동일한 공칭 치수를 가진 다른 검정색 스트립이 동일하다고 가정하는 것보다 재승인을 받는 것이 더 신뢰할 수 있습니다. 포장된 서비스 부품의 경우, 해당 자재를 범용 호환이라고 설명하는 대신 적용 가능한 조립품 개정판과 연결하십시오.

OEM 생산용 스토브 유리 가스켓 테이프를 요청합니다.

현재 BSTFLEX 제품 페이지에는 공칭 두께 1mm에 12mm 및 20mm 너비의 제품과 맞춤 너비 및 길이 문의 정보가 나와 있습니다. 이는 공급 참고 자료일 뿐이며 모든 스토브 패널에 대한 권장 사항은 아닙니다. 필요한 치수와 가능한 제작 방식은 견적을 통해 확인하십시오.

관찰 패널 및 고정부 도면, 테이프 경로, 필요한 치수, 정상 및 최대 노출 조건, 연간 수요 및 주문 수량을 보내주십시오. PSA가 조립 위치 지정에만 필요한지 아니면 별도로 정의된 접착 기능을 충족해야 하는지 명시하십시오.

검토BSTFLEX 접착식 스토브 유리 테이프비교해 보세요산업용 고온 테이프 제품군, 또는스토브 유리 가스켓 테이프 견적을 받으시려면 조립 도면을 보내주세요..
