스테인리스 스틸 플랜지 가드: 크기 지정, 측면 패널 및 설치 여유 공간

플랜지 가드는 연결부를 감싸도록 설계되었지만 설치 또는 제거가 어려울 수 있습니다. 본체는 플랜지에 닿지 않더라도 측면 패널이 돌출된 스터드에 닿거나, 걸쇠가 파이프 지지대에 닿거나, 경첩 부분이 충분히 열리기 전에 벽에 부딪힐 수 있습니다.

스테인리스 스틸 플랜지 가드의 크기를 정하려면 조립된 플랜지 치수, 각 측면 패널 개구부를 통과하는 프로파일, 그리고 덮개를 제자리에 놓고, 닫고, 열고, 제거하는 데 필요한 공간을 기록하십시오.명목상 배관 크기는 시작점일 뿐, 완전한 안전장치 사양은 아닙니다.

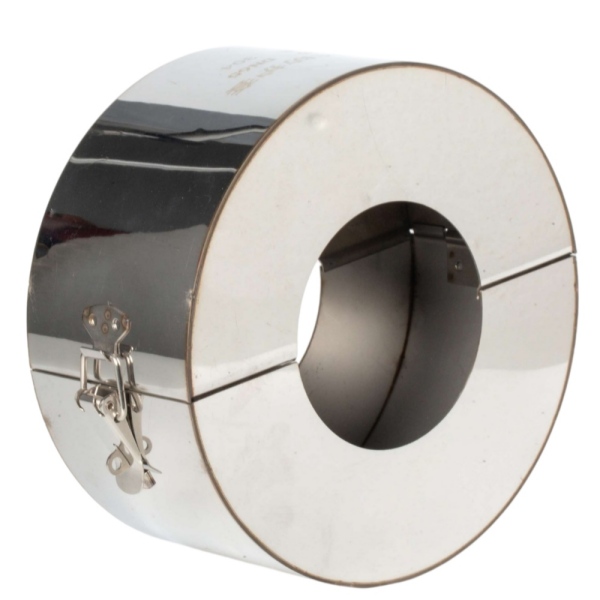

BSTFLEX스테인리스 스틸 플랜지 가드환형 측면 패널, 경첩식 개폐 장치 및 걸쇠 잠금 장치가 있는 금속 하우징을 사용하십시오. 다음 측정 체크리스트는 견적 및 도면 검토용이며, 최종 제조 치수 및 여유 공간은 선택한 조립품에 대해 확인이 필요합니다.

플랜지 연결 전체부터 시작하세요.

치수를 측정하기 전에 플랜지 표준, 공칭 크기, 압력 ​​등급 및 연결 유형을 확인하십시오. 연결 방식을 단순히 미국식, 유럽식 또는 일본식 플랜지라고만 설명하지 말고 정확한 표준 명칭을 기재하십시오.

BSTFLEX는 크기 산정을 위한 기준 중 하나로 HG/T 20592 플랜지 치수를 사용합니다. 다른 플랜지 표준은 관련 도면 및 설치 측정값을 참조하여 검토할 수 있습니다. 플랜지 압력 표시는 배관 연결부를 식별하는 것이며, 외부 보호대의 압력 등급을 결정하는 것은 아닙니다.

실제 너트, 와셔 및 스터드가 제자리에 있는 조립된 상태에서 연결부를 측정하십시오. 플랜지 사이에 있는 스페이서, 어댑터 또는 계측기 연결부를 기록하십시오. 표준 플랜지 치수가 전체 설치를 설명한다고 가정하지 말고 참조 도면과 다른 특징을 표시하십시오.

플랜지 가드 문의 시 포함해야 할 측정 항목

측정 단위를 밀리미터 또는 인치로 일관되게 사용하고, 스케치에 측정 끝점을 표시하십시오. 특히 플랜지 쌍의 너비와 체결 부품이 차지하는 전체 공간을 구분하십시오.

이 치수는 연결부 치수이며, 완성된 보호대 치수가 아닙니다. 플랜지 외경은 보호대 외경과 다르며, 측정된 조립 폭이 측면 패널 사이의 최종 간격이 되어서는 안 됩니다.

측면 패널은 별도의 치수 검사가 필요합니다.

환형 측면 패널은 파이프 개구부 주변의 고리 모양 부분입니다. 이 패널은 외부 하우징에서 안쪽으로 돌출되어 있으므로, 개방형 측면 밴드로는 감싸지 못할 수 있는 특징들을 고려하여 위치를 확인해야 합니다.

양쪽 끝을 각각 따로 확인하십시오. 한쪽은 직선 파이프이고 다른 쪽은 밸브 본체 또는 플랜지 허브일 수 있으며, 단면 형상이 다를 수 있습니다. 노출된 파이프 중 가장 가까운 부분이 아니라, 측면 패널을 설치할 예정 위치에서 직경을 측정하십시오.

또한 단열재 또는 외장재가 어디에서 끝나는지 명확히 표시하십시오. 해당 부분이 보호 덮개 외부에 남을지, 개구부를 통과할지, 아니면 합의된 설치 계획에 따라 제거될지를 명시하십시오. 덮개가 제작된 후 설치자가 해당 결정을 내리도록 맡겨서는 안 됩니다.

개방형 구조의 경우, 다른 구조와 비교해 보세요.스테인리스 스틸 밴드형 플랜지 가드측면 패널은 적용 범위와 적합성 요건을 변경합니다. 측면 패널의 존재만으로는 분무 방지 또는 압력 밀폐 수준이 더 높아진다는 것을 보장할 수 없습니다.

세 가지 유형의 설치 여유 공간을 확인하세요

닫힌 경비원 주변 공간

제안된 조립체의 최대 외부 외형(힌지 및 래치 포함)을 검토하십시오. 두 파이프 사이에 맞는 본체 직경이라도 잠금 장치를 위한 공간이 부족할 수 있습니다. 주변 장비와의 상대적인 설치 방향을 표시하십시오.

잠금장치를 작동하고 하우징을 열 수 있는 공간

작업자의 손이 들어갈 수 있는 공간과 걸쇠의 움직임, 그리고 경첩 부분이 움직이는 경로를 확인하십시오. 닫힌 덮개 옆의 틈이 덮개를 열기에 충분한 공간이 아닐 수 있습니다. 방향을 알 수 없는 경우에는 도면에 경첩 측과 걸쇠 측을 표시하십시오.

가드를 장착하고 제거할 공간

개방된 하우징이 연결부에 도달하고 다시 들어 올려지는 경로를 고려하십시오. 고정 지지대, 인접 밸브 및 일상적인 유지 보수 중에 이동할 수 없는 모든 장비를 포함하십시오. 밸브 연결부의 경우, 핸들 또는 액추에이터의 움직임을 보호 덮개의 개방 움직임과 별도로 검토하십시오.

레이아웃 예시로, 외형적으로 동일한 두 개의 플랜지 어셈블리라도 하나는 벽에 인접해 있을 때 가드 방향이 달라야 할 수 있습니다. 연결부 치수는 동일할 수 있지만 실제 개구 공간은 다를 수 있습니다. 따라서 플랜지 근접 사진과 함께 더 넓은 범위의 사진을 제공해야 합니다.

측정된 치수와 설계 여유분을 별도로 보관하십시오.

치수를 측정된 그대로 제출해 주십시오. 모든 값에 임의로 여유분을 더하지 마십시오. 공급업체는 어떤 수치가 연결부를 나타내고 어떤 수치가 요청하신 마감 덮개를 나타내는지 알아야 합니다.

고온 설비의 경우, 시스템이 차가운 상태에서 측정되었는지 여부와 작동 조건을 기록하십시오. 프로젝트 엔지니어가 보호 장치 설계에 반영해야 하는 예상 움직임을 파악하십시오. 재료 선택, 적합성, 제작 공차 및 설치 접근성은 함께 검토해야 합니다.

배관 개구부를 넓히거나 하우징 크기를 키우는 것이 자동으로 더 나은 해결책은 아닙니다. 이는 보호대의 범위와 위치를 변경합니다. 배관 개구부를 확대하거나 설치 중에 래치를 억지로 끼워 넣기보다는 도면에서 필요한 간격을 확보하십시오.

설치 과정을 설명하는 사진을 보내주세요.

정면도에는 플랜지 둘레와 배관 위치가 표시되어야 합니다. 측면도에는 조립된 너비, 스터드 돌출부 및 측면 패널 설치 예정 위치가 표시되어야 합니다. 더 넓은 시야를 보여주는 도면에는 지지대, 인접 장비 및 하우징을 열고 제거하는 경로가 표시되어야 합니다.

치수표에 사용된 연결 번호를 사진에 표시하십시오. 접근이 제한된 경우 측정된 값을 주석으로 추가하십시오. 치수가 없는 사진은 축척 도면으로 간주해서는 안 됩니다.

플랜지 크기가 여러 개인 프로젝트의 경우, 각기 다른 연결 및 설치 조건별로 별도의 스케줄 라인을 사용하십시오. 수량, 자재 요구 사항 및 도면 개정 번호를 측정값과 함께 기록하십시오. 파이프 크기만 일치시킨다고 해서 모든 가드를 하나의 크기로 묶을 수는 없습니다.

착용감과 보호 기능은 별도로 검토하십시오.

적절한 크기의 하우징이라도 의도된 보호 기능을 충족해야 합니다. 공정 매체, 정상 및 최대 작동 조건, 필요한 범위, 그리고 프로젝트별 성능 또는 문서 요구 사항을 명시하십시오.

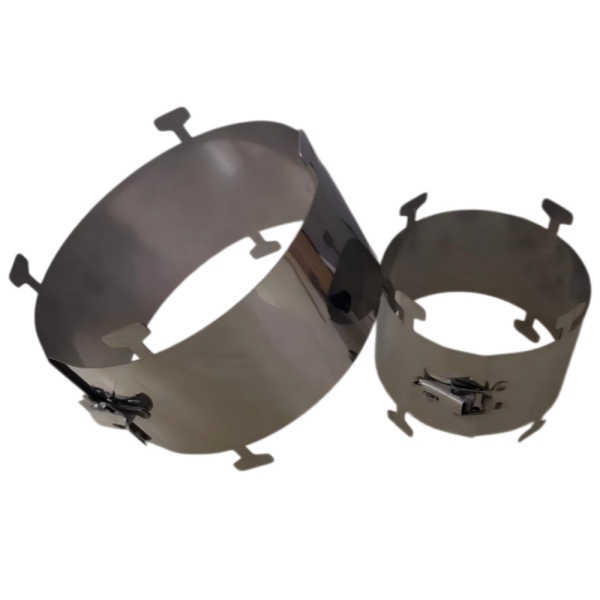

내부 메쉬가 필요한 경우, 해당 구조를 명시적으로 지정하십시오.다층 스테인리스 스틸 메쉬 플랜지 가드구성에는 주변 밴드 및 마감재와 함께 고려해야 하는 내부 메쉬 구성 요소가 포함됩니다. 모든 스테인리스 스틸 커버 내부에 이 구성 요소가 있다고 가정해서는 안 됩니다.

외부 보호 장치는 가스켓 누출을 수리하거나 볼트 연결부의 무결성을 대체하지 않습니다. 승인된 설계에 따라 요구되는 모든 검사, 배수 또는 환기 장치는 명시된 대로 유지되어야 합니다.

경비원이 입장하기 전에 접근 권한을 확인하십시오.

도면 검토 시 내부 맞춤, 측면 패널 개구부, 외부 치수, 경첩 및 잠금장치의 의도된 방향을 확인하십시오. 닫힌 제품의 모습뿐만 아니라 조립 및 분해에 필요한 접근 경로도 포함해야 합니다.

물리적 측정, 설치 및 제거는 현장의 안전 작업 절차에 따라 권한 있는 담당자가 수행해야 하며, 필요한 압력, 온도 및 기타 위험 에너지는 제어되어야 합니다. 누출이 발생한 곳에 접근하여 연결부를 측정하거나 보호 장치를 조정하지 마십시오.

승인된 조립 단계에서 하우징이 억지로 닫히지 않고 측면 패널이 고정 장치나 주변 장비에 간섭하지 않는지 확인하십시오. 조립에 문제가 있는 경우, 하우징을 구부리거나 현장에서 구멍을 뚫는 등의 방법으로 수정하지 말고 재검토를 위해 다시 보내야 합니다.

플랜지 가드 크기에 대한 일반적인 질문

배관의 공칭 크기만으로 보호 장치를 주문할 수 있나요?

완전한 크기 검토용이 아닙니다. 플랜지 표준, 압력 지정, 조립 치수, 체결 부품 돌출부 및 설치 제한 사항을 포함하십시오. 이러한 정보는 연결부와 그 주변의 사용 가능한 공간을 모두 파악하는 데 도움이 됩니다.

배관 개구부 주변에 얼마나 여유 공간을 남겨두어야 할까요?

본 지침은 일률적인 여유 공간을 지정하지 않습니다. 각 개구부의 실제 형상, 사용 조건 및 필요한 이동 거리를 제공하십시오. 완성된 개구부와 그에 따른 여유 공간은 승인된 안전장치 도면에서 확인해야 합니다.

차체는 맞는데 측면 패널이 스터드에 닿으면 어떻게 해야 할까요?

도면에 표시된 축 방향 폭과 돌출부를 다시 확인하십시오. 본체 직경만 늘리는 것으로는 축 방향 간섭이 해결되지 않습니다. 커버를 장착하거나 수정하기 전에 측정된 장애물을 검토를 위해 제출하십시오.

도면 기반 플랜지 가드 견적을 요청하세요

BSTFLEX에 플랜지 표준 규격, 공칭 크기, 압력 ​​사양, 측정된 연결 치수 및 설치 사진을 보내주십시오. 공정 매체, 온도, 압력(단위 포함), 필요한 스테인리스강 등급 및 수량도 함께 기재해 주십시오.

검토하세요스테인리스 스틸 플랜지 가드 제품 상세 정보또는 다른 구성과 비교해 보세요.플랜지 및 밸브 보호 커버범위.

견적을 받으시려면 플랜지 도면과 필요한 간격 정보를 제출해 주십시오.재주문 시에는 이전에 승인된 도면 번호를 포함하고 연결 또는 주변 장비의 변경 사항을 명시하십시오.
