용어 올챙이 개스킷 로프는 두 가지 다른 제품에 유사한 고온 섬유가 포함될 수 있기 때문에 혼동을 줄 수 있습니다. 일반적인 개스킷 로프는 보통 둥글거나 정사각형 또는 직사각형 모양의 씰링 코드로 공급됩니다. 로프 코어 올챙이 개스킷은 박음질된 벌브 및 테일 프로파일 내부에 로프를 사용합니다.

올챙이 구조에서 로프는 압축 가능한 내부 코어를 형성합니다. 외부 직물은 그 코어를 감싸서 씰링 벌브를 만들고, 연장된 패브릭 테일은 전용 장착 영역을 제공합니다.

이러한 구분은 산업용 오븐 도어, 용광로 액세스 패널, 보일러, 가마 및 열처리 장비의 교체용 씰을 조달할 때 중요합니다. "유리섬유 로프" 또는 "개스킷 로프"라는 단어로만 주문하면 원래 씰과 완전히 다른 프로파일의 제품을 받게 될 수 있습니다.

BSTFLEX는 OEM 및 교체용으로 다양한 직물 커버, 섬유 코어 및 금속 코어 구조를 갖춘 맞춤형 올챙이 개스킷 및 올챙이 씰 을 제조합니다.

로프 코어 올챙이 개스킷이란 무엇인가요?

로프 코어 올챙이 개스킷은 개스킷의 벌브 섹션 내부에 유연한 직물 로프를 포함하고 있습니다.

로프는 외피와는 다른 기능을 수행합니다:

로프 자체는 용도 및 제조 사양에 따라 땋은 형태, 꼬인 형태, 편직된 형태 또는 기타 섬유 구조로 제작될 수 있습니다.

이러한 이유로 내부 구조가 실제로 로프로 제조된 경우 단순히 "섬유 코어"라고 말하는 것보다 "로프 코어"라는 표현이 더 정확합니다.

올챙이 개스킷 로프 대 표준 개스킷 로프

표준 개스킷 로프와 로프 코어 올챙이 개스킷은 유사한 섬유를 사용할 수 있지만, 그 형상과 설치 방법은 다릅니다.

원래 장비에 둥근 씰링 전구에 부착된 평평한 패브릭 테일이 사용되는 경우, 느슨한 개스킷 로프가 아니라 올챙이 개스킷으로 지정해야 합니다.

유리섬유 로프 코어 올챙이 개스킷

A 유리섬유 로프 코어 올챙이 개스킷은 씰링 전구 내부에 유리섬유 로프를 사용합니다.

이 구조는 유연성과 압축성이 뛰어난 비금속 내부 구조를 제공합니다. 정확한 거동은 로프 직경, 섬유 구조, 밀도 및 외피가 코어 주변에 바느질된 방식에 따라 달라집니다.

유리섬유 로프 코어는 개스킷에 다음이 필요한 경우에 고려할 수 있습니다:

• 유연한 압축
• 비금속 내부 코어
• 문 틀 주위의 적합성
• 직조 유리섬유 또는 코팅된 유리섬유 커버와의 호환성
• 맞춤형 전구 치수

BSTFLEX는 이미 다음 제품에 유리섬유 로프 코어를 사용하고 있습니다: PTFE Coated Fiberglass Cover Fiberglass Core Tadpole Gasket . 이 구조에서 로프는 내부 전구를 형성하고 PTFE 코팅된 유리섬유는 노출된 작업 표면을 형성합니다.

유리섬유 로프 코어 대 일반 유리섬유 섬유 코어

이 용어들을 자동으로 동일한 것으로 취급해서는 안 됩니다.

유리섬유 섬유 코어는 재질 계열을 설명하지만 내부 구조가 어떻게 제작되었는지는 구매자에게 알려주지 않을 수 있습니다. 유리섬유 로프 코어는 벌브가 로프 형태의 구조를 포함하고 있음을 구체적으로 나타냅니다.

교체 작업 시 다음을 문의하세요:

• 코어가 실제로 땋거나 꼬은 로프 형태인가요?
• 로프 직경은 얼마입니까?
• 코어 밀도는 얼마입니까?
• 로프가 부드러운가요, 중간 밀도인가요, 아니면 촘촘하게 채워져 있나요?
• 로프 자체의 단면이 둥근 모양인가요, 아니면 다른 모양인가요?

이러한 세부 사항은 두 개의 완성된 벌브가 유사한 외경을 가지고 있더라도 닫힘 힘과 압축 거동에 영향을 미칠 수 있습니다.

실리카 로프 코어 올챙이 개스킷

A 실리카 로프 코어 올챙이 개스킷은 벌브 내부에 실리카 기반 로프를 사용합니다.

이러한 유형의 코어는 완전한 개스킷 커버, 스티칭 및 기타 구성 요소도 작동 환경에 적합하다는 전제하에, 기존 유리 섬유보다 더 높은 온도에서의 섬유 구조가 요구되는 용도에 고려될 수 있습니다.

실리카 로프는 필요한 열적 및 기계적 조건에 따라 적절한 고온용 커버와 결합될 수 있습니다.

이러한 유형의 개스킷을 지정할 때, 실리카 코어가 있다고 해서 전체 개스킷이 원시 실리카 섬유의 최대 공표 온도에 자동으로 적합하다고 가정해서는 안 됩니다. 최종 조립품은 시스템으로 평가되어야 합니다.

세라믹 로프 코어 올챙이 개스킷

A 세라믹 로프 코어 올챙이 개스킷은(는) 전구/벌브 내부의 고온 세라믹 섬유 로프를 사용합니다.

코어 자체가 고온 섬유 재질을 기반으로 해야 하는 가혹한 용광로, 가마 및 열처리 응용 분야에 고려할 수 있습니다.

주요 사양 세부 정보는 다음과 같습니다.

• 세라믹 섬유 유형
• 로프 구조
• 코어 직경
• 코어 밀도
• 보강재(사용된 경우)
• 커버 재질
• 스티칭 재질

내부 부품이 실제로 로프 형태로 제작되지 않은 한, 모든 세라믹 섬유 코어를 세라믹 로프 코어로 기술하지 마십시오.

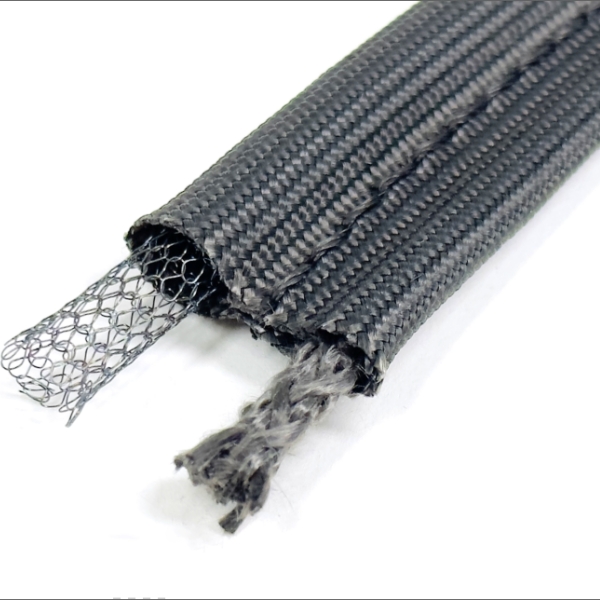

로프 코어 대 스테인리스 스틸 메쉬 코어

로프 코어 및 금속 메쉬 코어 구조는 서로 다른 기계적 요구 사항을 충족합니다.

BSTFLEX는 또한 다음을 제조합니다: 스테인리스 스틸 코어 올챙이 개스킷 및 중공 스테인리스 스틸 코어 올챙이 개스킷 금속 코어가 선호되는 용도에 적합합니다.

로프 밀도가 개스킷 성능을 변화시키는 방식

재질 이름만으로는 로프 코어 벌브의 작동 특성을 결정할 수 없습니다.

느슨하게 만들어진 로프는 공칭 직경이 같은 조밀하게 땋은 로프와는 다르게 변형될 수 있습니다. 주변의 직물 커버 역시 팽창을 제한하고 최종 프로파일을 제어하므로 완성된 벌브에 영향을 미칩니다.

OEM 응용 분야의 경우, 중요한 변수에는 다음이 포함될 수 있습니다:

• 로프 구조
• 코어 밀도
• 섬유 유형
• 로프 직경
• 완성된 벌브 직경
• 커버 장력
• 스티치 위치
• 설치된 압축

압축력이 중요한 경우, 내부 로프의 사양에만 의존하지 말고 완성된 개스킷을 평가하세요.

올챙이 개스킷 로프 크기를 지정하는 방법

로프 직경이 올챙이 벌브의 최종 외경과 반드시 같은 것은 아닙니다.

외부 커버, 접힘부, 이음새 및 제조 방법 모두 최종 개스킷 치수에 기여합니다.

따라서 완전한 크기 사양에는 다음이 포함되어야 합니다:

코어 직경은 벌브 직경과 같지 않습니다

이러한 구별은 기존 개스킷을 교체할 때 특히 중요합니다.

예를 들어, 로프가 여러 겹의 직물 내부에 위치하여 완성된 외부 벌브가 공칭 로프 직경보다 커질 수 있습니다. 마모된 벌브는 또한 장기간 압축 후 더 작아 보일 수 있습니다.

교체 RFQ를 준비할 때, 치수가 다음 중 무엇을 나타내는지 확인하세요:

• 내부 로프 직경
• 완성된 벌브 직경
• 설치된 압축 높이
• 전체 프로필 너비

이러한 치수를 혼용하여 사용하지 마세요.

로프 코어 올챙이 개스킷 교체하기

사용된 개스킷은 원래의 새로운 단면을 완벽하게 나타내는 것이라기보다는 참고 증거로 취급해야 합니다.

교체품을 선택하기 전에 다음을 기록하세요:

• 커버 재질
• 눈에 보이는 코어 구조
• 벌브 높이 및 너비
• 테일 너비
• 전체 단면 너비
• 닫힌 장비 간격
• 장착 방법
• 전체 개스킷 경로
• 작동 온도

오래된 로프 코어가 영구적으로 압착된 경우, 현재 크기에 맞추면 너무 작은 교체품이 될 수 있습니다.

외관만 보고 로프 재질을 식별하지 마십시오

흰색 또는 미색 섬유 코어는 유리섬유, 실리카, 세라믹 섬유 또는 기타 재질일 수 있습니다. 시각적 검사만으로는 섬유 구성이나 온도 용량을 확인하기에 충분하지 않습니다.

가능한 경우 원래 기술 사양을 사용하십시오. 원래 구조를 알 수 없는 경우, 가정된 사양을 지정하는 대신 적용 조건을 제공하고 재질을 알 수 없음으로 표시하십시오.

산업용 오븐 도어 용도

로프 코어 올챙이 개스킷은 유연한 벌브가 테일이 기계적으로 유지되는 동안 둘레를 따라 접촉을 유지해야 하는 산업용 오븐 도어 주변에 유용합니다.

일반적인 고려 사항은 다음과 같습니다:

• 도어 닫힘력
• 간격 변동
• 개폐 빈도
• 온도 사이클링
• 모서리 형상
• 장착 스트립 디자인

유리섬유 로프 코어는 온도와 기계적 조건이 섬유 기반 구조에 적합한 경우 실용적인 옵션이 될 수 있습니다.

용광로 및 가窯 응용 분야

용광로 및 가窯의 경우, 유리섬유, 실리카 또는 세라믹 로프를 선택하기 전에 개스킷 위치의 실제 온도를 확인해야 합니다.

더 높은 온도의 코어 재료가 다음으로 인해 발생하는 문제를 자동으로 해결하지는 않습니다:

• 직접적인 화염 노출
• 뜨거운 가스 누출
• 과도한 압축
• 날카로운 고정 모서리
• 도어 정렬 불량
• 기계적 마모

커버, 코어, 스티칭 및 장착 시스템을 모두 함께 검토해야 합니다.

보일러 및 점검 도어 씰링

보일러 점검 도어 및 검사 패널은 장비 설계상 기계적으로 고정된 테일이 있는 압축 가능한 둘레 개스킷이 필요한 경우 벌브 앤 테일 씰을 사용할 수도 있습니다.

이러한 용도의 경우, RFQ와 함께 작동 온도, 압력 조건, 도어 형상 및 누출 요구 사항을 제공하십시오.

텍스타일 올챙이 개스킷은 적절한 시스템 검증 없이 자동으로 압력 등급이 지정되거나 기밀하다고 설명해서는 안 됩니다.

속 빈 금속 코어 대신 로프 코어를 선택해야 하는 경우는 언제인가요?

금속 메쉬가 없는 유연한 직물 기반 내부 구조가 디자인에 필요한 경우 로프 코어가 선호될 수 있습니다.

개방형 중심 금속 구조와 다른 복원 특성이 필요한 경우 속 빈 금속 코어가 더 적절할 수 있습니다.

어떤 구조가 보편적으로 더 부드럽거나 더 낫다고 가정하기보다는 실제 압축 및 닫힘 힘 요구 사항에 따라 결정해야 합니다.

맞춤형 로프 코어 올챙이 개스킷 제조

OEM 및 교체 프로젝트의 경우 BSTFLEX에서 다음 조합을 평가할 수 있습니다.

• 커버 소재
• 로프 코어 소재
• 코어 직경
• 벌브 크기
• 테일 너비
• 전체 단면
• 완제품 길이
• 장착 구성

맞춤형 제조는 단면 도면, 치수 사양 또는 기존 샘플을 바탕으로 시작할 수 있습니다.

더 넓은 OEM 개발 옵션을 보려면 다음을 검토하세요. BSTFLEX 맞춤형 올챙이 개스킷 제조업체 페이지.

로프 코어 올챙이 개스킷 견적 요청 체크리스트

자주 묻는 질문

올챙이 가스킷 로프란 무엇인가요?

이 용어는 일반적으로 압축 가능한 벌브 내부에 로프 형태의 코어를 사용하는 올챙이 가스킷을 말합니다. 완성된 가스킷에는 여전히 직물 커버와 장착 테일이 포함되어 있으므로 일반적인 느슨한 가스킷 로프와 다릅니다.

올챙이 가스킷 내부에 어떤 로프 재질을 사용할 수 있나요?

필요한 구조에 따라 로프 코어에는 유리섬유, 실리카 또는 세라믹 섬유가 포함될 수 있습니다. 올바른 재질은 작동 온도, 압축 요구 사항 및 전체 가스킷 설계에 따라 다릅니다.

유리섬유 로프 코어는 유리섬유 올챙이 가스킷과 같은가요?

반드시 그렇지는 않습니다. 유리섬유는 외피, 내부 코어 또는 둘 다를 지칭할 수 있습니다. 견적 요청(RFQ)에서는 외피와 코어를 별도로 명시해야 합니다.

로프 코어를 스테인리스 스틸 메쉬로 교체할 수 있나요?

일부 디자인에서는 금속 메쉬 코어를 사용할 수 있지만, 자동으로 직접 대체품으로 간주해서는 안 됩니다. 두 구조는 압축, 복원 및 기계적 특성이 다를 수 있습니다.

로프 코어 올챙이 개스킷은 어떻게 측정하나요?

완성된 벌브 높이와 너비, 테일 치수, 전체 프로파일 너비 및 설치된 간격을 기록합니다. 로프 직경을 아는 경우 완성된 벌브 직경과 별도로 기록하세요.

BSTFLEX에서 맞춤형 로프 코어 올챙이 개스킷을 제조할 수 있나요?

네. 도면, 샘플 및 용도 요구 사항에 따라 로프 재질, 벌브 치수, 테일 너비, 커버 구조 및 완성된 길이를 평가할 수 있습니다.

맞춤형 로프 코어 올챙이 개스킷 요청

BSTFLEX는 맞춤형 로프 코어 올챙이 개스킷, 올챙이 씰 및 고온 개스킷 프로파일을 제조합니다 산업용 장비용.

기존 응용 분야의 경우 개스킷 단면, 벌브 및 테일 치수, 닫힌 간격, 작동 온도 및 사용 가능한 샘플 정보를 보내주십시오.

신규 OEM 장비의 경우 조인트 도면, 필요한 압축 공간, 커버 선호도, 로프 코어 재질 및 예상 수량을 제공해 주십시오.

맞춤형 로프 코어 올챙이 개스킷 견적을 위해 BSTFLEX에 문의하세요.
