OEM 파이어 슬리브 소싱 가이드: 절단 길이, 인쇄, 포장 및 테스트 문서

내화 슬리브 샘플은 호스에 잘 맞을 수 있지만, 실제 생산 주문은 여전히 잘못된 절단 길이, 부적합한 마킹 레이아웃 또는 공급된 구조를 식별하지 못하는 문서와 함께 도착할 수 있습니다. OEM 구매자에게 자재 승인은 구매 업무의 일부일 뿐입니다.

완벽한 OEM 내화 슬리브 사양은 슬리브 구조, 완제품 치수, 식별, 포장 단위 및 필수 문서의 다섯 가지 항목을 연결해야 합니다. 견적을 비교하기 전에 이러한 요구 사항을 단일 부품 번호 및 도면 개정에 반영하십시오.

BSTFLEX fire sleeve range은 호스 조립체 제조업체, 장비 제조업체 및 산업용 유통업체에 출발점을 제공합니다. 이 가이드는 선택한 제품을 반복 가능한 구매 사양으로 전환하는 데 초점을 맞춥니다.

직경과 색상만이 아니라 정의된 부품으로 시작하십시오

공급업체에 제품 참조를 제공하거나 필요한 기재, 코팅 및 설치 형식을 설명하십시오. 빨간색 실리콘 코팅 슬리브는 구조에 대한 완전한 설명이 아닙니다.

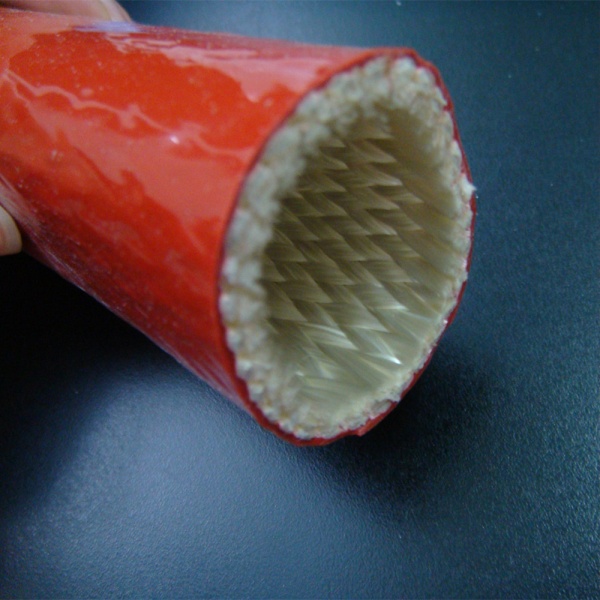

관상 제품의 경우 프로젝트에 편조 실리콘 유리섬유 내화 슬리브 또는 편직 방화 슬리브. 열 수 있는 커버의 경우 다음을 구분하십시오. 스냅 랩 파이어슬리브 부터 벨크로 내화 슬리브몸체 소재만 주문하는 대신 마감과 겹치는 부분도 사양서에 포함하세요.

필요한 내경 또는 밀착 치수, 벽 두께 구조, 보호 길이를 기록하십시오. 공급업체가 제안된 치수를 검토할 수 있도록 호스나 케이블의 외경과 설치 순서를 제공하십시오. 기존의내화 슬리브 규격표 및 장착 간격 가이드에는 이러한 치수 검사가 포함됩니다.

고객 부품 번호를 공급업체의 카탈로그 참조 번호와 별도로 유지하십시오. 고객 부품에는 기본 카탈로그 번호에 설명되어 있지 않은 특정 절단 길이, 마킹 및 포장 방식이 포함될 수 있습니다.

길이에 맞춰 재단된 파이어 슬리브인가요, 아니면 대량 롤 공급인가요?

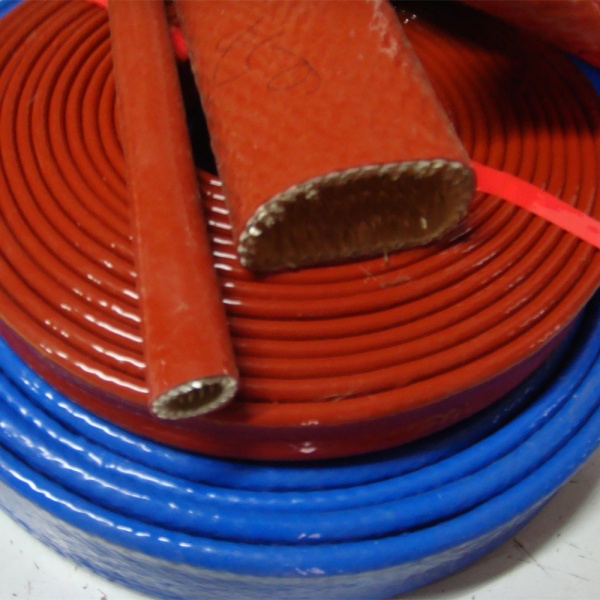

올바른 공급 형태는 절단과 검사가 이루어지는 장소에 따라 달라집니다. 대량 롤은 호스 조립업자가 생산 변화에 맞춰 다양한 길이를 절단할 수 있게 해줍니다. 길이에 맞춰 재단된 파이어 슬리브는 해당 작업을 공급업체의 합의된 범위 내로 이전하며, 수령 팀이 개별 부품을 세고 검사할 수 있도록 합니다.

BSTFLEX는 EFRS 편조 파이어 슬리브에 대해 특수 길이, 포장 및 맞춤형 로고 옵션을 제공합니다. 견적 요청 시 필요한 납품 형태를 지정하여 제안된 제품과 마감 작업을 함께 검토할 수 있도록 하세요.

롤의 경우, 사용 가능한 길이와 연속성을 정의하세요.

롤 또는 스풀당 요구되는 길이, 허용 가능한 길이 오차, 그리고 각 유닛이 하나의 연속된 조각으로 구성되어야 하는지 여부를 명시하세요. 수백 미터에 달하는 총 주문량 자체만으로는 롤의 수나 각 롤의 사용 가능한 길이가 정의되지 않습니다.

더 짧은 길이도 허용되는지, 어떻게 식별해야 하는지, 그리고 동일한 배송으로 공급될 수 있는지 명확히 하세요. 절단 일정을 준비할 때 발견하기보다는 주문 전에 해당 정책에 합의하세요.

완제품의 경우, 측정 조건을 정의하세요.

공칭 절단 길이, 허용 오차 및 기준 단위를 지정하세요. 슬리브가 이완된 상태에서 측정되는지 아니면 규정된 측정 하중 하에서 측정되는지 합의하세요. 이는 공급업체와 수령 검사자에게 동일한 합격 기준을 제공합니다.

또한 완제품 상태(일반 절단, 지정된 가장자리 처리 또는 완성된 단부 디테일)를 확인하세요. 단부 마감이 포함된 경우, 주문된 길이가 해당 작업 전과 후 중 언제 측정되는지 명시하세요. 견적된 절단 부품에 실링 테이프나 고정 하드웨어가 포함되어 있다고 가정하지 마세요.

스냅 또는 벨크로(훅앤루프) 커버의 경우, 절단된 가장자리에 상대적인 클로저의 단부 위치를 표시하세요. 특히 짧은 섹션을 주문할 때는 실제 완제품 길이에서 해당 세부 사항을 승인받으세요.

맞춤 인쇄 방화 슬리브: 용도 및 위치 지정

로고, 장비 부품 번호, 그리고 라인 식별 메시지는 각각 다른 목적으로 사용됩니다. 맞춤형 인쇄 방화 슬리브의 경우, 정확한 아트워크나 텍스트를 제공하고 설치 후에도 무엇이 반드시 읽을 수 있는 상태로 유지되어야 하는지 설명해 주세요.

브랜딩 및 자체브랜드(PL) 식별

식별 표시가 슬리브 자체에 들어가야 하는지, 개별 포장재에 들어가야 하는지 또는 외부 상자에 들어가야 하는지 명시하십시오. 자체브랜드 방화 슬리브 주문 시 이러한 구분을 해석의 여지가 남도록 처리해서는 안 됩니다.

승인된 아트워크, 필수 대비 및 인쇄 예정 영역을 제공하십시오. 공급업체가 선택한 코팅 및 직경에 대해 제안된 마킹 방법과 레이아웃을 확인하도록 하십시오. 승인된 상자 라벨을 동일한 디자인이 슬리브 인쇄용으로 승인되었다는 증거로 사용하지 마십시오.

부품 번호 및 라인 식별

생산 용도의 경우, 커다란 로고보다는 고객 부품 번호, 도면 개정판, 회로 이름 또는 설치 참조가 더 중요한 정보일 수 있습니다. 어떤 필드가 고정되어 있고, 생산 로트 참조와 같이 어떤 필드가 배치 간에 변경되어야 하는지 식별하십시오.

필요한 텍스트 방향, 마감된 끝부분에서의 거리, 그리고 마킹하지 않고 남겨두어야 할 영역을 표시하십시오. 식별 정보에 계속 접근할 수 있도록 클램프, 브래킷, 엔드 랩 또는 겹치는 솔기가 위치할 곳을 고려하십시오.

반복 인쇄 대 모든 절단 조각에 대한 마킹

롤을 따른 반복 인쇄는 롤이 절단된 후 해당 인쇄가 나타날 위치를 결정하지 않습니다. 각각 식별이 필요한 완성된 조각의 경우, 완전한 마킹의 수와 절단된 끝부분에 상대적인 위치를 지정하십시오.

아트워크 시안뿐만 아니라 대표적인 재단 및 인쇄 샘플을 승인받으세요. 가장 제한적인 인쇄 영역이 나타나는 가장 짧은 주문 길이를 포함하세요.

마킹 내구성

예상되는 마찰, 유체 접촉, 세척 및 열 노출을 이후에 요구되는 가독성과 함께 명시하십시오. 적절한 수락 검사에 합의하십시오. 슬리브 본체의 내열 등급이 인쇄에 대한 내구성 등급을 자동으로 의미하는 것은 아닙니다.

조립 작업대에서 포장재를 유용하게 사용하세요

방화 슬리브 포장 사양은 고객이 자재를 수령, 보관 및 출고하는 방법을 설명해야 합니다. 자체 절단을 위한 롤, 완성된 길이의 수량화된 번들, 또는 생산 작업 흐름에 따른 개별 식별 부품에 대해 논의하십시오.

혼합 규격 주문의 경우, 각 부품 번호와 개정 번호를 명확하게 구분하십시오. 모든 취급 팩에 수량과 단위를 명시하십시오. 미터, 개, 세트는 서로 다른 구매 단위입니다. 상자 수량만으로는 내용을 설명할 수 없습니다.

라벨 요구사항으로 고객 부품 번호, 공급업체 참조, 리비전, 크기 또는 절단 길이, 수량, 로트 참조 및 구매 주문 번호를 고려하십시오. 창고에서 스캐닝을 사용하는 경우 바코드 내용과 라벨 형식을 지정하십시오. 실제 코딩 및 이력 추적 배열은 견적 중에 합의해야 합니다.

외관, 청결도, 식별 또는 입고 효율성이 중요한 경우 포장 샘플을 요청하십시오. 운송 중 슬리브가 어떻게 지지되고 고정되는지 확인하고, 도착 시 허용 가능한 상태를 정립하십시오. 특수 포장은 암묵적인 기대치로 남겨두기보다 명시된 견적 항목이어야 합니다.

올바른 테스트 문서 요청

"인증서 보내기"는 OEM 승인 요청에는 너무 광범위합니다. 제품 선정에 필요한 문서, 생산 승인에 필요한 문서, 그리고 각 선적과 동봉되어야 하는 문서를 각각 구체적으로 명시하십시오.

테스트 증거를 제안된 구조와 일치시키십시오. 관형 슬리브에 대한 보고서가 다른 마감, 벽 구조 또는 완성된 호스 어셈블리의 적격성으로 자동으로 간주되어서는 안 됩니다. 공급업체에 적용 범위와 남은 프로젝트별 검증을 식별해 달라고 요청하십시오.

소재 또는 형식 시험 보고서는 납품된 로트에 대한 일상 검사 기록과도 다릅니다. 주문에 기존 적격성 증거, 추가 테스트 또는 선적 검사가 필요한지 합의하고, 관련 일정과 비용을 견적에 포함하십시오.

BSTFLEX의 주문자 상표 부착 생산(OEM) 및 맞춤형 제조 서비스에는 샘플 개발 및 프로젝트 기반 테스트 지원이 포함됩니다. 생산 승인 전에 가용성과 범위를 확인할 수 있도록 필요한 문서를 일찍 나열하십시오.

생산 승인 전 완제품 샘플 승인

제안된 납품을 나타내는 샘플을 사용하십시오: 선택된 슬리브 구조, 실제 절단 길이, 요청된 표시, 마감 또는 끝단 처리 및 포장 라벨. 표시가 없는 짧은 소재 샘플로는 전체 주문 사양을 확인할 수 없습니다.

의도된 어셈블리에 대한 설치를 평가하고 필요한 범위를 확인하십시오. 그런 다음 표시 위치, 가독성, 팩당 수량, 물리적 부품, 라벨 및 지원 문서 간의 일관성을 검사하십시오.

승인 기록에 승인된 도면 리비전과 샘플 식별 정보를 보관하십시오. 미결 사항과 이를 해결해야 할 주체를 기록하십시오. 고객이 공식적인 양산 승인 패키지를 요구하는 경우 견적 단계에서 내용물, 샘플 수량 및 제출 시기를 합의하십시오.

끼워맞춤 검사는 해당 검사 결과만을 나타냅니다. 슬리브를 의도된 용도로 승인하기 전에 필요한 열, 유체 노출 또는 기타 검증을 별도로 완료하십시오.

동일한 기준으로 최소주문수량(MOQ), 가격 및 리드 타임을 비교하십시오.

내화 슬리브 공급업체를 비교할 때 기본 소재를 커팅, 마킹, 포장 및 문서화와 분리하십시오. 툴링, 아트워크 준비, 추가 테스트 또는 특수 검사가 포함되어 있는지 아니면 별도로 견적되는지 확인하십시오.

예를 들어, 각 500mm인 1,000개의 부품에는 총 500미터의 완제품 슬리브가 포함됩니다. 이는 수량 계산일 뿐 생산 견적이 아닙니다. 마감 범위가 동일하지 않은 한 롤 형태의 500미터 가격은 커팅, 식별 및 포장된 1,000개 부품의 가격과 직접 비교할 수 없습니다.

해당하는 경우 사이즈, 색상, 마킹 레이아웃 및 완제품 품번별로 최소 주문량을 문의하십시오. 표준 마킹 없는 롤의 최소 주문량이 모든 맞춤형 버전에 적용된다고 가정하지 마십시오. BSTFLEX의 OEM 서비스 정보에 따르면 MOQ와 리드 타임은 제품 유형 및 맞춤화 수준에 따라 다릅니다.

예상 연간 수요를 현재 주문 중인 수량과 분리하십시오. 예상 출고 패턴과 필수 도착 날짜를 제시하고, 제안된 일정에서 샘플 준비, 승인, 생산 및 운송을 구분하십시오.

OEM 내화 슬리브 견적 요청(RFQ) 체크리스트

엔지니어링 요구 사항과 납품 요구 사항을 모두 포함하는 하나의 요청서를 보내십시오. 다음 형식은 신규 부품 또는 공급업체 비교 시 사용할 수 있습니다.

반복 주문은 승인된 사양에 연결되도록 유지하십시오.

"이전과 동일한 빨간색 슬리브"와 같은 축약된 설명 대신, 부품이 승인되면 동일한 도면 및 합의된 문서 리비전에 맞춰 주문하십시오. 주문 확인서에서 고객 품번과 공급업체의 참조 번호를 대조하십시오.

제안된 변경 중 어떤 것에 통보와 승인이 필요한지 합의하십시오. 프로젝트에 따라 기재, 코팅, 마감, 마킹 방법, 치수 한계 또는 포장이 이에 포함될 수 있습니다. 공칭 직경이 변경되지 않았다는 이유만으로 대안을 수락하지 말고, 전체 요구 사항에 대해 제안된 대안을 검토하십시오.

대량 내화 슬리브 공급의 경우, 입고 기록을 납품된 자재와 연결할 수 있도록 충분한 합의된 로트 정보를 보관하십시오. 인쇄된 제품 번호는 디자인을 식별하며, 배치 식별은 공급업체와 정의해야 하는 별도의 요구 사항입니다.

BSTFLEX에 OEM 내화 슬리브 견적을 요청하십시오.

BSTFLEX에 조립 도면 또는 참조 샘플, 필수 구조, 절단 길이, 마킹 레이아웃, 포장 요구 사항 및 주문 예상을 보내십시오. 엔지니어링 또는 품질 팀이 승인하는 데 필요한 작동 조건과 문서를 포함하십시오.

특수 길이, 맞춤형 로고 또는 포장 요청의 경우 맞춤화 이름만 지정하지 말고 완성된 결과를 지정하십시오. 이를 통해 제안된 자재, 마감 작업 및 수락 요구 사항을 함께 검토할 수 있습니다.

제품 데이터, 샘플 또는 OEM 내화 슬리브 견적을 요청하십시오. 샘플 검토가 주문하려는 부품을 다룰 수 있도록 시험 요구 사항과 의도된 생산 형식을 모두 포함하십시오.
