파이어 슬리브 단부 씰링 및 클램핑: 호스 어셈블리 설치 상세 정보

방화 슬리브의 끝부분은 노출된 섬유 모서리를 보호하고 슬리브를 제 위치에 유지하는 두 가지 서로 다른 역할을 수행해야 합니다. 끝단 실링 테이프와 고정 클램프는 함께 사용할 수 있지만 상호 교환할 수는 없습니다. 둘 다 누출되는 호스나 피팅에 대한 수리용이 아닙니다.

호스 조립업자에게 유용한 방화 슬리브 마감 세부 정보는 슬리브가 멈추는 곳, 절단된 모서리가 처리되는 방식, 고정 밴드가 위치하는 곳을 식별합니다. 이러한 세부 정보는 작업 끝에 설치자에게 맡기기 전에 생산 전에 확정되어야 합니다.

이 가이드는 다음 제품군의 실리콘 코팅 유리섬유 슬리브의 끝단 마감에 중점을 둡니다.BSTFLEX fire sleeve range. 이를 사용하여 설치 도면과 검사 체크리스트를 준비하십시오. 특정 호스, 슬리브 및 부속품에 대한 승인된 지침이 일반 가이드보다 우선합니다.

방화 슬리브 끝단 실링 테이프와 클램프는 서로 다른 기능을 수행합니다

이러한 기능을 분리해 두면 두 가지 일반적인 사양 오류, 즉 꽉 조여진 밴드를 완전한 단부 밀봉으로 취급하거나 테이프 감기가 필수 기계적 고정 장치를 대체한다고 가정하는 오류를 방지할 수 있습니다.

실리콘 파이어슬리브 엔드 실 테이프의 역할은 무엇인가요?

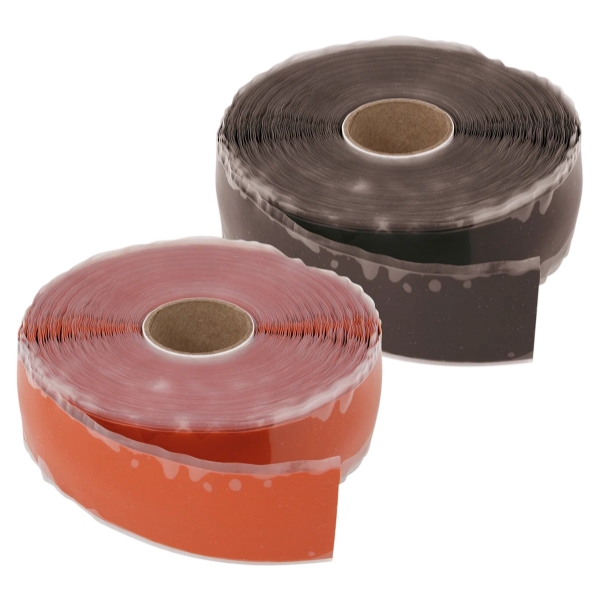

BSTFLEX Silicone Firesleeve Tape은(는) 자체 융착형 실리콘 고무 액세서리입니다. 겹쳐지는 층들은 감압성 접착제 없이 서로 결합합니다. 이것은 절연 슬리브의 대체품이 아니라, 파이어슬리브 시스템 내의 국소적인 밀봉 및 보강을 위한 것입니다.이 테이프는 절단된 끝부분에서 지정된 가장자리 영역 위로 마감 층을 제공합니다. 그러한 국소 처리를 전체 어셈블리가 방수 처리되었거나, 내압성이 있거나, 호스 파손을 막을 수 있는 자격을 갖추었다는 증거로 해석해서는 안 됩니다. 그것들은 별개의 요구사항입니다.

At a cut end, the tape provides a finishing layer over the specified edge area. Do not interpret that local treatment as proof that the entire assembly is waterproof, pressure-tight or qualified to contain a hose rupture. Those are separate requirements.

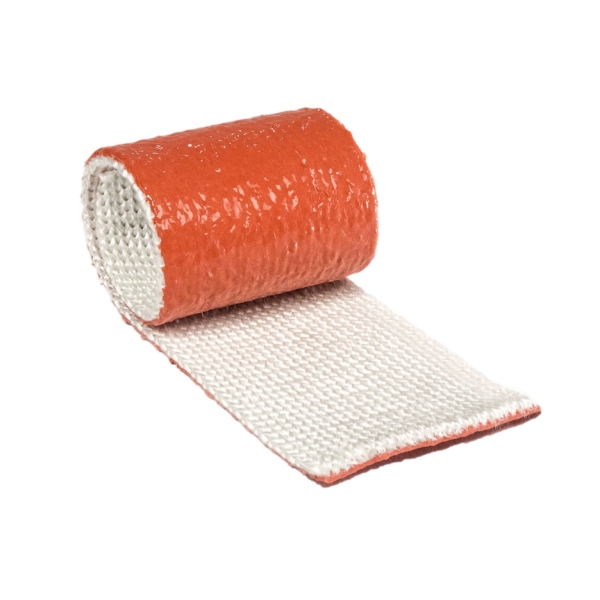

자가융착 실리콘 테이프를 실리콘 코팅 유리섬유 테이프와도 구분해야 합니다. 후자는 직물 보강재를 포함하며 제품 구조가 다릅니다. "레드 파이어 테이프"라고만 기재된 구매 주문서는 자재를 특정하지 못한 상태로 남겨두게 됩니다.

슬리브를 자르기 전에 종료 위치 정의하기

호스 어셈블리 도면에 필요한 열 보호 커버의 시작과 끝을 표시하십시오. 그런 다음 피팅을 기준으로 허용되는 씰링 및 고정 영역을 식별하십시오. 해당 세부 사항을 대신하여 호스 끝단으로부터의 임의의 거리를 사용하지 마십시오.

승인된 배치에서 슬리브가 피팅 소켓 위를 통과하는 경우, 그것이 연장되는 거리와 리테이너가 위치하는 지점을 확인하십시오. 조립 지침에 따라 나사산, 씰링면, 렌치 체결 구역 및 검사 기능에 대한 접근성을 유지하십시오. 회전해야 하는 부품을 강성으로 고정된 종단부와 연결하여 가로지르지 마십시오.

예상되는 설치 배치를 기준으로 슬리브 절단 길이를 설정하세요. 양쪽 끝을 마감하기 전에 경로를 따라 밀착되는지 확인하세요. 파이어 슬리브 사이즈 차트 및 피팅 간격 가이드는 호스 외경과 피팅 통로에 대한 개별 점검을 다룹니다.

어셈블리와 절단면 준비하기

안전한 작업 조건 구축

이미 사용 중인 장비의 경우, 해당 장비의 종료 및 에너지 차단 절차를 따르십시오. 저장된 유압, 기계 및 열 에너지를 제어하고, 작업하기 전에 안전 상태를 확인하십시오. 펌프만 정지하는 것은 완전한 차단 확인이 아닙니다.

보호 기능을 추가하기 전에 누수되거나 손상된 호스를 점검하십시오. 마감 테이프는 해결되지 않은 결함을 가려서는 안 됩니다. 가압된 연결부로부터 손을 멀리하고, 압력이 남아 있는지 확인하기 위해 피팅을 절대 느슨하게 하지 마십시오.

제어된 절단 수행

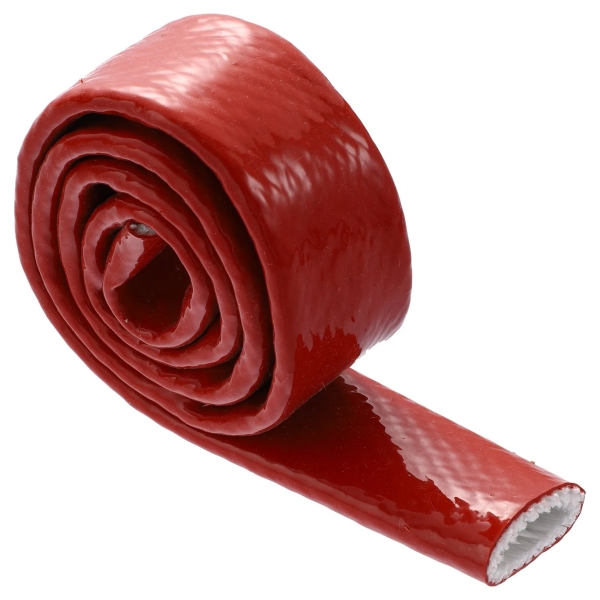

EFRS braided silicone fiberglass fire sleeve은(는) 가위로 자를 수 있습니다. 재료를 받쳐주고 적절한 날카로운 가위를 사용하여 지정된 길이로 자르십시오. 호스 아래에 날을 대고 자르는 것보다 설치 전에 작업대 위에서 자르는 것이 좋습니다.

실링하기 전에 가장자리를 검사하십시오. 슬리브에서 실이 빠져나오지 않도록 느슨한 절단 잔여물을 제거하십시오. 깔끔해 보이도록 가장자리를 태우거나 지정되지 않은 접착제를 바르지 마십시오. 손상된 끝부분은 승인된 길이 및 재작업 요구 사항 내에서 수정해야 합니다.

설치 순서를 확인하세요

일부 조립 설명서에는 슬리브가 배치되기 전에 끝단 처리가 필요하며, 다른 설명서에는 이후에 마무리 작업이 정의되어 있습니다. 선택한 시스템에 대한 순서를 설정하십시오. 대체품을 검토하지 않은 채 승인된 액체 타입의 끝단 처리를 테이프로 변경하거나, 테이프와 클램프의 위치를 ​​바꾸지 마십시오.

새 호스 조립품의 경우 승인된 공정에서 위치 지정을 요구할 때까지 슬리브를 피팅 조립 공구에 닿지 않게 유지하십시오. 완성된 조립품의 경우 슬리브가 손상 없이 피팅을 통과할 수 없으면 작업을 중단하십시오. 끝단 씰링으로는 부적합한 슬리브 크기를 바로잡을 수 없습니다.

끝단에 자기 융착 파이어슬리브 테이프를 적용하는 방법

깨끗하고 건조한 시공 부위에서 시작하십시오. 호스, 슬리브, 테이프와 호환되는 세척 방법만 사용하십시오. 해당 부위를 감싸기 전에 오염의 원인을 해결하십시오.

신축률 및 겹침에 대한 선택된 테이프의 지침을 따르십시오. 연속된 층 간의 접촉을 유지하고 서로 눌러 붙이십시오. 직경이 변경되는 지점에서는 주름이 생겼는지, 또는 표면을 따르는 대신 틈새에 걸쳐 감긴 부분이 있는지 검사하십시오. 피팅의 작동 기능을 방해하지 않으면서 지정된 모서리 영역 위로 마무리하십시오.

다른 테이프의 고정된 겹침 백분율, 감는 횟수 또는 대기 시간을 그대로 복사하지 마십시오. 작업 지침서에 해당 값과 서비스 재개 조건을 기재하십시오. 자가 융착 특성이 모든 등급의 제품이 동일한 시공 요구 사항을 가진다는 것을 의미하지는 않습니다.

Silicone Firesleeve Tape 기술 개요제품의 부수적인 역할과 일반적인 적용 방법을 설명합니다. 제안된 단말 처리에 필요한 추가 공정 세부 정보를 요청하십시오.

내화 슬리브 클램프는 어디에 설치해야 합니까?

조립품에 지정된 유지 구역에만 클램프를 배치하십시오. 승인된 설계에서는 피팅 소켓이 해당 위치를 제공할 수 있지만, 이는 모든 호스 끝단에 적용되는 보편적인 지침이 아닙니다. 손이 닿기 쉽다는 이유만으로 지지되지 않는 유연한 섹션 위로 밴드를 재배치하지 마십시오.

OEM 설치 도면의 경우 밴드 아래의 지지대, 그 너비 및 고정 기준점으로부터의 거리를 식별하십시오. 또한 밴드가 테이프 위에 위치하는지, 옆에 있는지, 또는 기타 승인된 배치에 있는지 표시하십시오. 이러한 세부 정보는 완성된 조립품을 검사 가능하게 만듭니다.

슬리브와 밴드 아래의 모든 테이프를 포함하여 완성된 단말 처리의 외경에 맞는 하드웨어를 선택하십시오. 호스 내경은 클램프 규격 사양이 아닙니다. 지정된 설치 도구와 하드웨어 공급업체의 장력 또는 토크 요구 사항을 사용하십시오. 모든 내화 슬리브 클램프에 적용되는 단일 조임 값은 존재하지 않습니다.

설치 후 절단, 낌, 층 이탈, 날카롭게 돌출된 하드웨어가 있는지 확인하십시오. 단순히 크기가 맞는다는 이유로 범용 플라스틱 케이블 타이, 와이어 또는 기타 클램프를 임의로 대체하지 마십시오. 대안을 사용하려면 실제 유지, 온도 및 노출 요구 사항에 대한 승인이 필요합니다.

테이프 색상뿐만 아니라 완성된 끝단을 검사하십시오

도면과 초도품을 승인할 때 다음 사항을 시작 체크리스트로 사용하십시오. 적용 분야에 필요한 경우 측정 가능한 수락 기준을 설정하십시오.

시각적 검사만으로는 화염 등급을 증명하거나 특정 유체에 대한 저항성을 검증할 수 없습니다. 해당 특성이 요구되는 경우, 제안된 구조 및 설치에 해당하는 증빙 자료를 확보하십시오. 슬리브 본체 단독에 대한 결과를 검토 없이 다른 완성된 터미네이션에 적용하지 마십시오.

탈부착식 파이어 슬리브의 점검 접근성 계획

열 수 있는 슬리브의 경우, 마감 처리가 향후 접근에 미치는 영향을 고려하십시오. 클로저를 완전히 감싸는 형태는 테이프를 제거할 때까지 커버가 열리는 것을 방지할 수 있습니다. 이는 허용될 수 있지만, 유지보수 지침에는 반드시 교체해야 하는 소모성 마감 처리가 명시되어 있어야 합니다.

제대로 맞물리지 않는 종방향 결합을 보완하기 위해 엔드 테이프를 사용하지 마십시오. 다음의 설치 형식을 비교하십시오.기존 호스용 탈착식 화재 방지 슬리브 가이드, 그런 다음 의도된 서비스 접근성을 유지하는 단부 마감을 정의합니다.

내화 슬리브 단부 마감에 대한 질문

일반 전기 절연 테이프가 실리콘 단부 실링 테이프를 대체할 수 있습니까?

두 제품을 호환 가능한 것으로 취급하지 마십시오. 필수 재료와 적용 조건을 명시하십시오. 유사한 외관이나 편리한 롤 너비가 고온 내화 슬리브 단부 처리에서 동등한 성능을 보장하지 않습니다.

단부 실링 테이프가 유체 흡상(wicking)을 방지합니까?

적절하게 지정된 가장자리 처리는 직물 단부가 외부 오염에 노출되는 것을 줄이기 위한 것입니다. 그 효과는 재료, 적용 범위 및 설치 상태에 따라 달라집니다. 내부 호스에서 새어 나오는 유체를 해결하기 위한 방법이 아닙니다.

모든 내화 슬리브에 테이프와 클램프가 모두 필요합니까?

승인된 단부 처리에 따라 필요한 부품이 결정됩니다. 일부 구성에서는 특정 단부 처리와 고정구를 지정하는 반면, 다른 구조에서는 다른 세부 사항을 사용할 수 있습니다. 취급 중에 테이프가 단단하게 느껴진다고 해서 지정된 하드웨어를 생략하지 마십시오.

테이프로 찢어진 내화 슬리브를 수리할 수 있습니까?

로컬 랩(wrap)이 원래의 보호 기능을 복원한다고 가정하지 마십시오. 슬리브의 승인된 수리 또는 교체 기준에 따라 손상 여부를 평가받으십시오. 요구되는 상태를 입증할 수 없는 경우에는 교체가 적절합니다.

반복 OEM 생산용 파이어 슬리브 단부 지정

재주문 시에는 슬리브 직경과 색상 외에도 추가적인 정보를 명시해야 합니다. 보호 길이, 피팅 도면, 단말 처리 구역, 테이프 사양 및 필요한 모든 고정 하드웨어를 포함하세요. 사용 온도, 예상 유체, 검사 기준 및 완제품 조립 사진을 추가하세요.

테이프 견적을 원하시는 경우 폭, 롤 길이, 색상 및 수량을 기재해 주십시오. 슬리브와 테이프 매칭 평가를 위해서는 제안된 조립 도면과 관련 열 요구 사항을 포함해 주십시오. 이를 통해 구매 및 생산 부서가 승인할 수 있는 명확한 사양이 마련됩니다.

BSTFLEX는 실리콘 코팅 유리섬유 화재 방지 슬리브를 공급합니다. 자기 융착 실리콘 파이어슬리브 테이프. 제품 데이터, 샘플 또는 OEM 견적 요청제안된 자재가 전체 설치의 일부로서 평가될 수 있도록 마감 상세 도면과 함께 제공됩니다.
