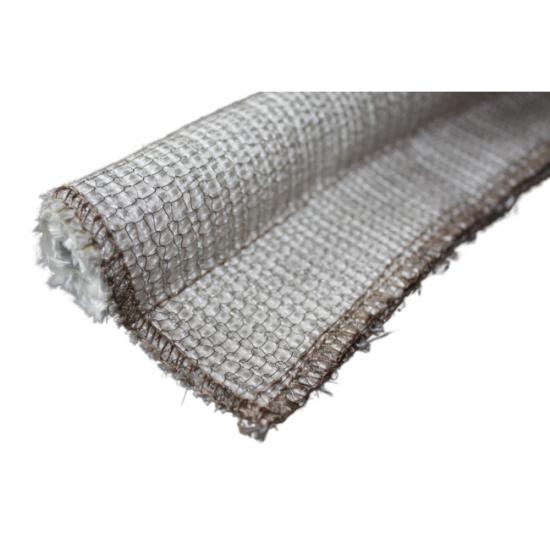

인코넬 스타킹 세라믹 패브릭 커버 세라믹 코어 태드폴 개스킷

그만큼인코넬 스타킹 세라믹 패브릭 커버 세라믹 코어 태드폴 개스킷이 제품은 고온, 반복적인 압축 및 기계적 마모에 노출되는 산업 장비용으로 개발된 고온 밀봉 부품입니다. 인코넬 와이어 스토킹, 세라믹 패브릭 커버 및 세라믹 코어의 다층 구조를 결합하여 까다로운 열 밀봉 용도에 적합한 강화형 개스킷을 만듭니다.

외부 인코넬 소재는 세라믹 섬유 표면에 추가적인 기계적 보호 기능을 제공하며, 세라믹 섬유는 세라믹 코어 주변에 내열성 섬유 장벽을 형성합니다. 둥근 구형 부분은 주요 압축 밀봉 역할을 하며, 부착된 꼬리 부분은 문, 패널, 프레임 및 단열 장비에 설치하기 위한 실용적인 장착부를 제공합니다.

BSTFLEX에서 이 제품을 제조합니다.인코넬 태드폴 개스킷용광로 문, 산업용 오븐, 가마, 열처리 장비, 내화 시스템 및 기타 고온 밀폐 공간에 적합한 크기와 구성으로 제공됩니다.

까다로운 열 밀봉을 위한 다층 구조

일반적인 섬유 개스킷과는 달리, 이 강화형 태드폴 씰은 여러 겹의 재질을 사용하여 다양한 작동 요구 사항을 충족합니다. 각 구성 요소는 완성된 밀봉 어셈블리 내에서 특정 기능을 수행합니다.

인코넬 스타킹을 사용하는 이유는 무엇일까요?

이 고온용 개스킷의 가장 큰 특징은 인코넬 와이어 스타킹입니다. 이 와이어 스타킹은 세라믹 섬유 구조 주위에 보호용 금속망을 형성하여 설치, 도어 작동, 유지 보수 또는 반복적인 열 순환 과정에서 발생할 수 있는 기계적 접촉 및 표면 마모를 견딜 수 있도록 도와줍니다.

이 강화 구조는 기존의 노출형 세라믹 섬유 개스킷이 인접한 금속 부품과 마찰이나 물리적 접촉을 일으킬 수 있는 경우에 특히 유용합니다. 이 보강재는 세라믹 코어의 유연한 밀봉 기능을 대체하지 않으면서 추가적인 보호층을 제공합니다.

완성된 가스켓의 요구되는 열적 및 기계적 성능에 따라 정확한 인코넬 합금, 와이어 직경, 메쉬 구조 및 재고 밀도를 선택할 수 있습니다.

세라믹 패브릭 커버

세라믹 섬유 커버는 세라믹 코어를 감싸고 내부 밀봉 구조와 작동 환경 사이의 주요 섬유 차단막 역할을 합니다. 세라믹 섬유는 기존 유기 섬유가 적합하지 않은 고온 환경에 적합합니다.

직물 구조 덕분에 완성된 가스켓은 문 가장자리, 접근 개구부, 곡선형 프레임 및 기타 불규칙한 형상에 설치할 수 있을 만큼 충분한 유연성을 유지합니다. 재질 선택은 온도 노출, 유연성 요구 사항, 기계적 조건 및 장비 설계에 따라 조정할 수 있습니다.

세라믹 코어 밀봉 구조

세라믹 코어는 올챙이 모양 개스킷의 둥근 구형 부분을 형성합니다. 장비 도어나 패널이 닫히면 이 구형 부분이 접촉면에 밀착되어 개구부 주변에 필요한 밀봉 접촉을 생성합니다.

세라믹 코어는 압축에 필요한 본체 형태와 프로파일을 제공하는 동시에 내부 밀봉 구조를 비금속으로 유지합니다. 코어의 직경, 밀도 및 구조는 사용 가능한 밀봉 간격과 원하는 압축 특성에 맞게 선택할 수 있습니다.

인코넬 태드폴 가스켓 씰링 원리

가스켓은 벌브 부분이 밀봉 둘레를 따라 위치하고 테일 부분이 도어, 프레임, 패널 또는 고정 구조물에 고정되도록 설치됩니다. 장비가 닫히면 벌브 부분이 접촉면 사이에 압축됩니다.

둥근 형태는 압축력을 좁고 평평한 부분에 집중시키는 대신 밀봉 영역 전체에 분산시키는 데 도움이 됩니다. 따라서 이 설계는 접합면의 정렬 변화가 작거나, 열팽창이 발생하거나, 반복적으로 개폐되는 장비에 적합합니다.

1. 전구를 필요한 밀봉 둘레를 따라 위치시키십시오.
2. 장착용 꼬리 부분을 지정된 부착면에 맞추십시오.
3. 지정된 고정 또는 유지 방법을 사용하여 꼬리 부분을 고정하십시오.
4. 결합 도어 또는 패널을 닫아 전구에 압력을 가하십시오.
5. 가스켓이 과도하게 압축되었거나 기계적으로 제한되지 않았는지 확인하십시오.

성능상의 이점

• 고온 환경에 견딜 수 있도록 강화된 구조
• 인코넬 와이어 스타킹은 외부 표면에 기계적 보호 기능을 추가합니다.
• 세라믹 섬유 커버는 내열성 섬유 차단막을 제공합니다.
• 세라믹 코어는 유연하고 압축 가능한 밀봉 벌브를 만듭니다.
• 사양을 정확하게 지정할 경우 반복적인 열 순환에 적합합니다.
• 곡선형 및 용도별 밀봉 경로를 수용할 수 있습니다.
• 내열성과 내마모성이 모두 요구되는 곳에 유용합니다.
• 전구 및 후미등 크기에 대한 맞춤형 제작이 가능합니다.
• OEM 생산 및 교체용 가스켓 프로그램에 적합합니다.

응용 프로그램

강화된 구조로 인해 이러한 특징이 나타납니다.인코넬 스타킹 태드폴 개스킷고온 및 물리적 마모에 노출될 수 있는 열 장비에 적합합니다.

• 산업용 용광로 문
• 열처리로 외함
• 산업용 오븐 도어 및 점검 패널
• 가마 문 및 점검구
• 열처리 장비
• 내화재로 안감 처리된 장비
• 고온 챔버
• 연소 장비 외함
• 건조 및 경화 오븐
• 유리 제조 장비
• 제지 및 펄프 가공 장비
• 맞춤형 OEM 열 밀봉 시스템

난로 문 밀봉

용광로 문은 상당한 온도 변화, 열팽창, 기계적 움직임 및 반복적인 압축에 노출됩니다. 문 둘레에 사용되는 개스킷은 장비를 열고 닫을 때 발생하는 물리적 조건을 견디면서도 밀봉 성능을 유지해야 합니다.

인코넬 소재의 외피는 세라믹 섬유 커버를 기계적 손상으로부터 보호하고, 세라믹 코어는 압축 가능한 벌브 역할을 합니다. 이러한 조합 덕분에 이 가스켓은 일반적인 섬유 태드폴 가스켓에 추가적인 표면 보강이 필요한 용광로 도어 설계에 적합합니다.

산업용 오븐 및 가마 적용 분야

산업용 오븐과 가마에는 문, 탈착식 패널, 점검 덮개 및 접근 개구부 주변에 밀봉재가 자주 사용됩니다. 가스켓의 형상은 직선 부분과 용도에 맞게 성형된 부분을 포함하여 장비의 둘레를 따라 제작할 수 있습니다.

대형 열 장비의 경우, 가스켓은 엔지니어링 도면 또는 지정된 둘레 길이에 따라 공급될 수 있습니다. 실용적인 설치 솔루션을 위해 생산 과정에서 모서리 구조 및 접합 방법을 고려할 수 있습니다.

맞춤형 인코넬 태드폴 가스켓 옵션

BSTFLEX는 적용 분야의 물리적 치수 및 작동 조건에 따라 가스켓 구조를 맞춤 제작할 수 있습니다. 올바른 구성은 밀봉 간극, 압축 요구 사항, 온도, 기계적 노출, 설치 방법 및 사용 가능한 장착 공간에 따라 달라집니다.

기술 데이터

온도 성능은 단일 재질만이 아닌 가스켓 전체 구조를 기준으로 평가해야 합니다. 연속 작동 온도, 최고 온도, 열 순환, 대기 조건, 직접적인 화염 노출, 압축, 기계적 움직임 및 표면 마모는 모두 수명에 영향을 미칠 수 있습니다.

인코넬 태드폴 가스켓 vs 일반 세라믹 태드폴 가스켓

두 구조 모두 세라믹 코어와 세라믹 섬유 구성 요소를 사용하지만, 인코넬 스타킹을 추가함으로써 완성된 개스킷의 기계적 특성이 달라집니다.

태드폴 개스킷, 태드폴 씰 및 태드폴 개스킷 테이프

일반적인 전구형 및 꼬리형 밀봉 설계는 다음과 같이 설명될 수 있습니다.올챙이 개스킷,올챙이물범,올챙이 테이프, 또는올챙이 개스킷 테이프공급업체, 산업 또는 적용 분야에 따라 다릅니다.

설계 및 구매 목적상 중요한 요소는 프로파일, 코어, 커버 재질, 보강재, 부착 방식 및 작동 조건입니다. BSTFLEX는 고객 도면 및 장비 문서에 사용된 용어와 사양에 따라 제품을 제조할 수 있습니다.

인코넬 올챙이 물개 선택 방법

고온용 태드폴 씰을 선택할 때는 단순히 최대 내열 온도만을 기준으로 재질을 고르는 것 이상의 고려가 필요합니다. 완성된 가스켓은 장비의 기계적 및 치수적 조건과 일치해야 합니다.

1. 밀봉 간격을 측정하십시오:문이나 패널을 닫기 전과 후의 사용 가능한 공간을 확인하십시오.
2. 전구 직경을 선택하세요:전구는 과도한 변형 없이 필요한 압축력을 제공해야 합니다.
3. 지표면 상태를 확인하십시오:마찰, 마모, 진동 또는 반복적인 움직임이 있는지 확인하십시오.
4. 열 노출을 명시하십시오:정상 작동 온도, 최고 온도, 열 순환 및 주변 환경을 고려하십시오.
5. 장착 방법을 정의하십시오:꼬리 부분이 문, 문틀 또는 패널에 어떻게 부착될지 확인하십시오.
6. 보강재를 선택하세요:표면 보호가 추가로 필요한 경우 인코넬 스타킹을 고려할 수 있습니다.

교체용 및 OEM 태드폴 개스킷

BSTFLEX는 신규 장비 및 교체용 장비 모두에 맞춤형 태드폴 가스켓을 공급합니다. 기존 가스켓을 더 이상 구할 수 없는 경우, 치수, 도면, 측정값이 포함된 사진 또는 실제 샘플을 기반으로 대체품을 제작할 수 있습니다.

OEM 프로젝트의 경우, 가스켓 프로파일을 장비 설계 초기 단계부터 통합할 수 있습니다. 유지보수 용도의 경우, 기존의 밀봉 간격, 장착 방식 및 압축 특성을 일치시키는 데 중점을 둘 수 있습니다.

자주 묻는 질문

인코넬 스타킹형 개스킷이란 무엇인가요?

인코넬 스타킹 태드폴 가스켓은 인코넬 와이어 스타킹으로 보강된 벌브 앤 테일 형태의 고온 가스켓입니다. 이 구조에서 인코넬 스타킹은 세라믹 섬유로 덮인 세라믹 코어를 감싸 열 밀봉 및 추가적인 기계적 보호 기능을 제공합니다.

인코넬은 왜 태드폴 가스켓에 사용되는가?

인코넬 소재는 기계적 마모 및 표면 마찰에 대한 저항성을 높여줍니다. 특히 가스켓이 금속 부품과 마찰되거나 장비 작동 중 반복적인 물리적 접촉을 받을 수 있는 경우에 유용합니다.

세라믹 코어의 역할은 무엇인가요?

세라믹 코어는 둥근 밀봉 벌브를 형성하고 가스켓의 압축 가능한 본체를 제공합니다. 그 크기와 구조는 가스켓의 압축 특성에 영향을 미칩니다.

이 인코넬 올챙이 모양 씰은 어디에 사용할 수 있나요?

일반적인 적용 분야로는 용광로 문, 산업용 오븐, 가마 문, 열처리 장비, 고온 챔버, 내화물 장비, 검사 패널 및 기타 단열 밀폐 장치 등이 있습니다.

인코넬 스타킹 가스켓은 맞춤 제작이 가능한가요?

예. BSTFLEX는 용도에 따라 전구 직경, 테일 치수, 길이, 세라믹 섬유 구조, 세라믹 코어, 인코넬 스톡, 프로파일 형상 및 장착 구성을 맞춤 제작할 수 있습니다.

샘플을 사용하여 교체용 가스켓을 제작할 수 있습니까?

예. 기존 가스켓 샘플, 도면, 치수 사양 또는 적용 정보를 사용하여 교체용 또는 동등한 맞춤형 구성을 개발할 수 있습니다.

이 올챙이 모양 개스킷은 몇 도까지 견딜 수 있나요?

내열온도는 소재의 전체적인 구성과 작동 환경에 따라 달라집니다. 적절한 사용온도를 설정할 때는 세라믹 섬유, 세라믹 코어, 인코넬 스타킹, 봉제 재료, 압축 수준, 분위기 및 노출 시간을 종합적으로 평가해야 합니다.

맞춤형 인코넬 태드폴 개스킷을 요청하세요.

장비에 필요한 경우인코넬 태드폴 개스킷세라믹 섬유 커버와 세라믹 코어를 사용하는 BSTFLEX는 장비의 크기와 작동 조건에 맞춰 맞춤형 밀봉 구성을 개발할 수 있습니다.

견적을 요청하실 때에는 필요한 전구 직경, 꼬리 부분 치수, 개스킷 길이, 설치 방법, 작동 온도, 장비 유형, 그리고 가능한 도면이나 샘플 정보를 제공해 주십시오.

고온 산업용 밀봉 용도에 적합한 맞춤형 인코넬 스톡 세라믹 태드폴 가스켓을 원하시면 BSTFLEX에 문의하십시오.
