세라믹 패브릭 커버, 인코넬 코어, 태드폴 개스킷

그만큼세라믹 패브릭 커버, 인코넬 코어, 태드폴 개스킷이 제품은 고온, 열 순환, 압축 및 기계적 움직임에 노출되는 산업 장비용으로 설계된 강화 고온 밀봉 부품입니다. 세라믹 섬유 외피와 인코넬 금속 코어를 결합하여 유연하면서도 구조적으로 안정적인 올챙이 모양의 밀봉 프로파일을 구현합니다.

세라믹 섬유는 외부 단열층 역할을 하며, 인코넬 코어는 밀봉 벌브의 내부 구조를 제공합니다. 일체형 테일은 가스켓을 용광로 문, 오븐 프레임, 가마 패널, 점검 덮개 또는 기타 열 장비에 장착할 수 있는 부착면을 제공합니다.

BSTFLEX는 제조합니다.인코넬 코어 태드폴 개스킷OEM 장비, 교체 용도 및 특수 고온 밀봉 요구 사항에 맞춰 맞춤형 치수 및 구성으로 제공됩니다.

제품 구성

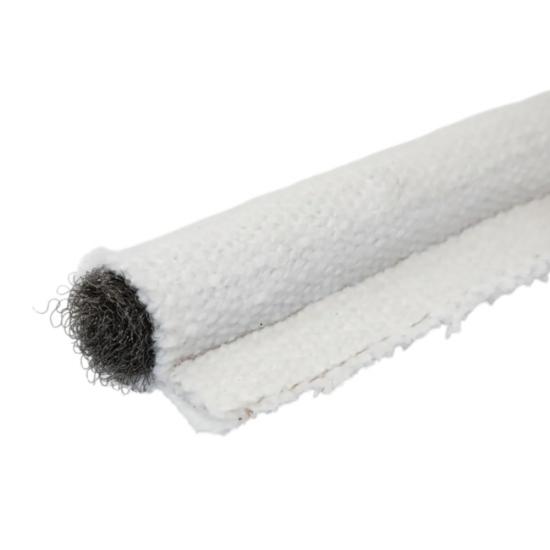

이 올챙이 모양 가스켓은 세라믹 섬유와 인코넬 코어의 두 가지 재질 구조로 되어 있으며, 세라믹 섬유는 유연한 표면을 유지하면서 코어를 직접적인 환경 노출로부터 보호합니다. 인코넬 코어는 밀봉 벌브의 내부 형태를 유지하고 구조적 지지력을 제공합니다.

인코넬 코어 태드폴 개스킷의 작동 원리

올챙이형 가스켓은 둥근 밀봉 벌브와 장착 테일이 연결된 구조가 특징입니다. 설치 시 벌브는 밀봉 둘레를 따라 위치시키고 테일은 지지 구조물에 고정합니다.

문, 패널 또는 덮개가 닫히면 전구가 반대쪽 표면에 눌리게 됩니다. 인코넬 코어는 압축 시에도 전구가 원래의 형태를 유지하도록 도와주고, 세라믹 섬유는 외부 열 차단막 역할을 합니다.

이러한 구성은 가스켓이 유연한 외부 섬유 표면과 더 견고한 내부 금속 구조를 결합해야 하는 산업용 열 장비에 유용합니다.

세라믹 패브릭 외피

세라믹 섬유 커버는 가스켓의 외부를 구성하며 고온 환경에서 섬유 보호가 필요한 용도에 적합합니다. 직조 구조 덕분에 가스켓은 밀봉 경로를 따라 밀착되면서 내부의 인코넬 코어가 주변 환경과 직접 접촉하는 것을 방지합니다.

세라믹 섬유는 적용 분야의 열 노출, 유연성, 설치 조건 및 기계적 요구 사항에 따라 지정할 수 있습니다. 완성된 커버는 독립적인 평면 세라믹 섬유로 기능하는 것이 아니라 코어 및 밀봉 프로파일을 중심으로 설계됩니다.

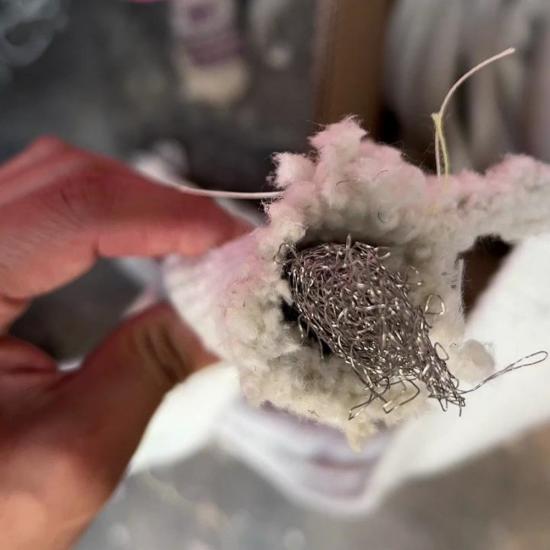

구조적 안정성을 위한 인코넬 코어

그만큼인코넬 코어이 고온용 태드폴 가스켓의 가장 큰 특징은 내부 구조가 금속이라는 점입니다. 세라믹 코어 설계와 달리, 이 가스켓은 강도, 치수 안정성 및 압축 거동에서 차별화된 성능을 제공합니다.

인코넬 코어는 가스켓이 접촉면에 압축될 때 밀봉 벌브의 형상을 유지하는 데 도움을 줍니다. 또한 가스켓이 반복적인 움직임, 설치 과정 또는 기계적 하중을 받는 환경에서 구조적 안정성을 향상시킬 수 있습니다.

코어 직경, 형상 및 구조는 필요한 밀봉 간격, 압축 수준, 장착 방식 및 장비 설계에 따라 선택할 수 있습니다.

주요 성과 이점

• 고온 환경에 적합한 세라믹 섬유 커버
• 구조적 강도와 형상 유지를 위한 인코넬 내부 코어
• 주변부 밀봉을 위한 유연한 벌브-앤-테일 구성
• 반복적인 도어 및 패널 작동에 적합합니다.
• 곡선 및 용도별 밀봉 경로를 따라 시공할 수 있습니다.
• 섬유 소재의 단열 기능과 금속 내부 코어를 결합했습니다.
• 산업용 용광로, 오븐, 가마 및 열처리 장비에 적합합니다.
• 전구 및 후미등 크기에 대한 맞춤형 제작이 가능합니다.
• OEM 및 교체용 가스켓 요구 사항에 적합합니다.

응용 프로그램

세라믹 섬유와 인코넬 코어의 조합으로 만들어진 이 가스켓은 내부 구조에 추가적인 금속 안정성이 요구되는 까다로운 열 밀봉 용도에 적합합니다.

• 산업용 용광로 문
• 열처리로 문 및 패널
• 산업용 오븐 문
• 가마 문 및 접근 개구부
• 고온 검사 커버
• 열처리 장비
• 내화재로 안감 처리된 장비
• 산업용 건조 및 경화 시스템
• 고온 챔버
• 연소 장비 외함
• 맞춤형 열처리 장비
• OEM 고온 밀봉 시스템

난로 문 밀봉

용광로 문에는 반복적인 개폐 및 열팽창으로 인한 온도 변화를 견딜 수 있는 밀봉재가 필요합니다. 가스켓은 문이나 문틀의 둘레에 설치되며, 벌브(bulb) 부분은 압축 영역에 위치합니다.

세라믹 섬유는 외부 단열을 제공하고, 인코넬 코어는 밀봉 성능을 유지합니다. 따라서 구조적인 이유로 세라믹 코어 대신 금속 코어가 선호될 때 이 구조가 특히 유용합니다.

산업용 오븐 도어 가스켓

산업용 오븐에는 일반적으로 도어, 접근 패널 및 점검구 주변에 유연한 둘레 밀봉재가 필요합니다. 가스켓은 직선, 곡선 또는 용도별 밀봉 경로에 맞춰 제작할 수 있습니다.

전구 직경은 사용 가능한 간격과 원하는 압축 정도에 따라 선택할 수 있습니다. 장착용 연결부 또한 오븐 문이나 프레임에 사용되는 고정 방식에 맞게 조정할 수 있습니다.

가마 및 열처리 장비

가마 및 열처리 시스템은 작동 중에 상당한 온도 변화와 치수 변화를 겪을 수 있습니다. 적절하게 선택된 태드폴 씰은 열팽창으로 인한 움직임을 수용하면서 밀봉면 사이의 접촉을 유지할 수 있습니다.

BSTFLEX는 가마 문, 탈착식 패널, 점검구 및 고온 밀봉이 필요한 기타 영역에 대해 맞춤형 길이와 구성으로 제품을 제작할 수 있습니다.

맞춤형 인코넬 코어 태드폴 가스켓

가스켓 형상은 압축, 설치 및 밀봉 성능에 직접적인 영향을 미칩니다. BSTFLEX는 범용 프로파일 하나에 의존하는 대신 장비 치수 및 작동 조건에 따라 맞춤형 인코넬 코어 태드폴 가스켓을 생산합니다.

기술 사양

최종 작동 온도는 가스켓의 전체 구조와 실제 사용 조건을 고려하여 결정해야 합니다. 최고 온도, 연속 온도, 열 순환, 대기 조건, 압축, 기계적 움직임 및 설치 조건은 모두 가스켓의 성능과 수명에 영향을 미칠 수 있습니다.

세라믹 코어 대신 인코넬 코어를 사용하는 이유는 무엇일까요?

인코넬 코어와 세라믹 코어 중 어떤 것을 선택할지는 장비의 기계적 및 열적 요구 사항에 따라 결정됩니다. 인코넬 코어는 세라믹 코어와는 다른 압축 및 치수 특성을 가진 금속 내부 구조를 제공합니다.

내부 형상이 견고하거나 구조적 안정성이 뛰어나거나 금속 코어 구조가 필요한 경우 인코넬 코어를 고려할 수 있습니다. 반면 경량의 비금속 내부 구조가 필요한 경우에는 세라믹 코어가 더 적합할 수 있습니다.

올챙이 개스킷, 올챙이 씰 및 올챙이 테이프

이 제품은 산업 분야 및 공급업체에 따라 다양한 이름으로 불릴 수 있습니다.올챙이 개스킷,올챙이물범,올챙이 테이프, 그리고올챙이 개스킷 테이프일반적으로 관련된 벌브-앤-테일 밀봉 구조를 지칭합니다.

설계 및 구매 목적상, 자재의 구조는 용어 자체보다 훨씬 중요합니다. BSTFLEX는 고객의 도면, 사양, 샘플 및 설치 요구 사항에 따라 필요한 프로파일을 제작할 수 있습니다.

올바른 인코넬 올챙이 모양 물개 선택 방법

신뢰할 수 있는 가스켓 선택은 밀봉 접합부의 물리적 조건에서 시작됩니다. 최종 구조를 결정하기 전에 다음 요소를 평가해야 합니다.

1. 틈새 밀봉:장비가 닫혔을 때 접합면 사이의 사용 가능한 공간을 측정하십시오.
2. 전구 직경:과도한 변형 없이 적절한 압축력을 제공하는 프로파일을 선택하십시오.
3. 핵심 요구 사항:해당 용도에 인코넬 코어의 구조적 특성이 필요한지 판단하십시오.
4. 열 노출:정상 작동 온도, 최고 온도, 열 순환 및 주변 환경을 고려하십시오.
5. 기계적 움직임:문의 움직임, 진동, 마찰 및 반복적인 압축을 평가하십시오.
6. 설치 방식:가스켓 끝부분이 장비에 어떻게 부착될지 확인하십시오.
7. 가스켓 형상:직선 구간, 모서리, 전체 길이 및 용도별 프로파일 요구 사항을 명시하십시오.

OEM 및 교체용 태드폴 개스킷

BSTFLEX는 OEM(주문자 생산 방식) 및 유지보수/교체 용도 모두를 위한 맞춤형 태드폴 가스켓을 공급합니다. 기존 샘플, 도면, 치수 또는 적용 정보를 기반으로 교체용 가스켓을 개발할 수 있습니다.

OEM 애플리케이션의 경우, 가스켓 프로파일은 장비의 밀봉 틈새 및 장착 시스템을 중심으로 개발될 수 있습니다. 이를 통해 세라믹 직물 커버, 인코넬 코어, 벌브 치수 및 테일 형상을 하나의 완전한 밀봉 어셈블리로 간주할 수 있습니다.

자주 묻는 질문

세라믹 패브릭 커버 인코넬 코어 태드폴 가스켓이란 무엇입니까?

이 제품은 세라믹 섬유 외피와 인코넬 내부 코어로 구성된 고온용 올챙이형 가스켓입니다. 벌브형과 테일형 디자인은 압축 가능한 밀봉 부분과 통합된 장착 영역을 제공합니다.

이 가스켓은 왜 인코넬 코어를 사용하나요?

인코넬 코어는 뛰어난 치수 안정성과 구조적 지지력을 갖춘 금속 내부 구조를 제공합니다. 세라믹 내부 코어보다 금속 코어가 요구되는 용도에 적합합니다.

세라믹 제품의 덮개는 어떤 용도로 사용되나요?

세라믹 섬유는 인코넬 코어 주변의 외부 보호층을 형성합니다. 이 섬유는 내열성을 갖춘 표면을 제공하는 동시에 열 장비 주변에 설치하는 데 필요한 유연성을 가스켓에 부여합니다.

인코넬 코어 태드폴 가스켓은 어디에 사용되나요?

일반적인 적용 분야로는 산업용 용광로 문, 산업용 오븐, 가마 문, 열처리 장비, 고온 챔버, 점검 패널 및 기타 단열 밀폐 장치 등이 있습니다.

이 가스켓은 고객 맞춤 사이즈로 제작할 수 있습니까?

예. BSTFLEX는 전구 직경, 꼬리 너비, 전체 길이, 인코넬 코어 구조, 세라믹 패브릭 사양, 프로파일 형상 및 장착 방식을 맞춤 제작할 수 있습니다.

BSTFLEX는 기존 샘플을 사용하여 교체용 개스킷을 제작할 수 있습니까?

예. 기존 개스킷 샘플, 엔지니어링 도면, 치수 정보 또는 적용 세부 정보를 사용하여 인코넬 코어 태드폴 씰 교체품을 개발할 수 있습니다.

이 인코넬 태드폴 가스켓은 몇 도까지 견딜 수 있습니까?

적용 가능한 온도 범위는 특정 세라믹 섬유, 인코넬 합금, 봉제 재료, 개스킷 치수, 압축, 대기 및 노출 조건에 따라 달라집니다. 따라서 단일 재료만을 기준으로 온도 등급을 지정하기보다는 완성된 구조물 전체를 평가해야 합니다.

맞춤형 인코넬 코어 태드폴 가스켓을 요청하세요.

필요하시면인코넬 코어가 있는 세라믹 섬유 태드폴 가스켓용광로, 오븐, 가마 또는 기타 고온 시스템의 경우, BSTFLEX는 고객의 장비 요구 사항에 맞춰 구성을 개발할 수 있습니다.

견적 및 기술 평가를 위해 필요한 전구 직경, 테일 치수, 개스킷 길이, 장착 방법, 작동 온도, 장비 유형 및 도면 또는 샘플 정보를 제공해 주십시오.

맞춤형 세라믹 패브릭 커버 인코넬 코어 태드폴 가스켓에 대해서는 BSTFLEX에 문의하십시오.
