산업용 덕트 시스템을 위한 패브릭 신축 이음매 선택 방법

다음에 대한 선택: 패브릭 신축 이음관 산업용 덕트 시스템용 신축 이음관의 선택은 패브릭 제품명이 아니라 운전 데이터부터 시작해야 합니다.

덕트 치수가 완전히 동일한 두 개의 신축 이음관이라도, 한쪽은 저온의 깨끗한 열풍을 이송하고 다른 쪽은 수분과 연마성 입자를 포함한 부식성 연도를 처리하는 경우 완전히 다른 구조가 필요할 수 있습니다.

따라서 신뢰할 수 있는 선택 프로세스를 위해서는 온도, 압력, 덕트 형상, 공정 가스, 변위량, 가스 유속, 진동, 화학물질 노출 및 설치 배치를 하나의 완전한 시스템으로 고려해야 합니다.

BSTFLEX는 산업용 덕트, 열풍, 배기 및 연도 가스 응용 분야를 위한 맞춤형 비금속 패브릭 신축 이음관을 제조합니다. 다음 가이드는 이음관 사양을 결정하기 전에 검토해야 하는 정보를 설명합니다.

신축 이음관이 아닌 덕트부터 시작하십시오

첫 번째 질문은 "어떤 패브릭을 사용해야 합니까?"가 아닙니다. 바로 "이 덕트 내부에서 무슨 일이 일어나고 있습니까?"입니다.

패브릭 덕트 신축 이음관은 전체 덕트 시스템의 일부를 형성합니다. 이 설계는 해당 시스템에 작용하는 모든 조건의 영향을 받습니다.

재질을 고려하기 전에 다음 사항을 기록하십시오.

• 덕트에 어떤 장비가 연결되어 있습니까?
• 어떤 가스가 통과합니까?
• 정상 운전 중 어떤 온도가 발생합니까?
• 시스템이 흡입(음압) 또는 양압 상태에서 작동합니까?
• 덕트의 변위량은 얼마나 됩니까?
• 분진, 재 또는 연마성 입자가 존재합니까?
• 설치 장소가 실내입니까, 아니면 실외입니까?

이러한 조건을 파악한 후 실제 응용 분야에 맞게 유연한 엘리먼트를 제작할 수 있습니다.

선택 요소 1: 덕트 크기 및 형상

산업용 덕트는 매우 클 수 있고 항상 원형인 것은 아니기 때문에 패브릭 신축 이음관이 흔히 사용됩니다.

제조업체는 공칭 규격 설명이 아닌 실제 덕트 치수를 전달받아야 합니다.

직사각형 조인트는 모서리에 각별한 주의가 필요합니다. 덕트가 움직일 때 직선 구간과 모서리는 동일하게 변형되지 않으므로, 모서리 형상은 직선 벨트의 연장선으로 처리하기보다 공학적으로 설계해야 합니다.

기존 설치물의 경우, 사진은 치수를 보완할 수는 있으나 치수 도면을 대체해서는 안 됩니다.

선정 요소 2: 면간 거리(Face-to-Face Length)

두 부착 지점 사이의 가용 거리는 움직임 성능에 직접적인 영향을 미칩니다.

이 치수는 일반적으로 다음과 같이 불립니다:

• 면간 거리(Face-to-face length)
• 설치 길이(Installed length)
• 브리치 개구부(Breech opening)
• 유연 구간(Flexible span)

유연 구간이 넓을수록 일반적으로 재료가 변형될 여유 공간이 많아지며, 구간이 너무 짧으면 벨트에 가해지는 변형력이 증가할 수 있습니다.

그러나 단순히 벨트 너비를 늘리는 것이 항상 정답은 아닙니다. 과도한 재료는 접힘, 떨림 또는 내부 구성 요소와의 간섭을 유발할 수 있습니다.

따라서 올바른 면간 치수는 움직임, 압력 및 라이너 형상과 함께 고려되어야 합니다.

선정 요소 3: 작동 온도

온도는 항상 최소 두 가지 값으로 구분해야 합니다:

• 정상 작동 온도
• 최대 또는 비정상(upset) 온도

비정상 온도가 발생하는 경우, 예상 지속 시간도 함께 제공하십시오.

예를 들어, 350°C에서 연속적으로 작동하지만 가끔 몇 분 동안 600°C에 도달하는 덕트는 600°C에서 연속적으로 작동하는 덕트와는 다른 재료 평가가 필요합니다.

"고온용 직물 신축 이음매(high temperature fabric expansion joint)"는 일반적으로 층으로 구성된 열 시스템입니다. 유연한 밀봉 멤브레인이 전체 공정 온도에 직접 노출되지 않을 수도 있습니다.

대신, 구조에 다음이 포함될 수 있습니다:

1. 고온면 보호(Hot-face protection)
2. 단열재
3. 보강 직물
4. 가스 밀봉 멤브레인
5. 외부 보호층

이러한 구성은 조인트를 통과하는 온도 구배를 생성합니다.

직물 온도만으로 선택하지 마십시오

흔한 실수는 다음과 같이만 명시하는 것입니다:

“800°C에 견디는 직물이 필요합니다.”

이는 충분한 공학적 정보를 제공하지 못합니다.

제조업체는 800°C가 연속적인지, 간헐적인지, 또는 비정상 상태인지, 그리고 조인트가 가스 흐름, 복사열 또는 단열된 덕트 작업에 직접 노출되는지 여부를 알아야 합니다.

선정 요소 4: 양압 또는 음압

압력은 밀봉 요구 사항과 기계적 거동 모두에 영향을 미칩니다.

산업용 덕트 시스템은 종종 공정 배관보다 훨씬 낮은 압력에서 작동하며, 이것이 패브릭 조인트가 이러한 응용 분야에 널리 사용되는 이유 중 하나입니다. 업계 지침은 일반적으로 패브릭 조인트를 저압 구성 요소로 분류합니다.

그러나 압력의 방향이 중요합니다.

양압

양압은 유연한 요소를 바깥쪽으로 밀어냅니다.

설계 고려 사항은 다음과 같습니다:

• 벨트 강도
• 부착 안전성
• 가스 밀봉
• 팽창 제어

음압

음압은 패브릭을 덕트 쪽으로 안으로 당깁니다.

이는 다음의 위험을 증가시킬 수 있습니다:

• 패브릭이 흐름 속으로 빨려 들어감
• 내부 하드웨어와의 접촉
• 플러터(진동)
• 연마성 입자로 인한 손상

따라서 대형 음압 덕트에는 적절한 라이너나 지지 장치가 필요할 수 있습니다.

선정 요소 5: 공정 가스 식별

“공기”와 “연도 가스”를 동일한 매체로 취급해서는 안 됩니다.

재료 호환성은 덕트가 운반하는 물질에 따라 크게 달라질 수 있습니다.

유용한 정보는 다음과 같습니다:

• 뜨거운 공기
• 연소 배기가스
• 연도 가스
• 산성 가스
• 알칼리성 가스
• 습한 가스
• 건조 가스
• 오일 또는 탄화수소를 포함한 가스

비금속 신축 이음매는 뜨거운 공기, 연도 가스 및 화학적으로 공격적인 가스를 포함한 기체 매체에 널리 사용되지만, 유연한 재료 구조는 특정 서비스에 맞게 선택되어야 합니다.

응축이 중요한 이유

가스는 작동 온도에서는 매우 부식성이 강해 보이지 않을 수 있지만, 수분이 응축되면 훨씬 더 공격적으로 변할 수 있습니다.

연도 가스 응용 분야의 경우 다음을 제공하십시오:

• 가스 구성
• 수분 함량
• 잠재적 산 노점 조건
• 시동 및 정지 거동

이러한 조건은 밀봉 멤브레인과 내부 보호 층 모두에 영향을 줄 수 있습니다.

선정 요소 6: 각 움직임을 개별적으로 정의

"총 움직임"만 명시하지 마십시오.

조인트는 변위 방향을 중심으로 설계되어야 합니다.

패브릭 조인트는 축 방향, 측면 및 각도 움직임을 수용할 수 있으며, 주요 장점 중 하나는 비교적 짧은 덕트 길이 내에서 복합적인 움직임을 처리할 수 있다는 것입니다.

축 방향 압축

두 개의 덕트 연결부가 서로를 향해 움직입니다.

축 방향 신장

두 개의 부착 지점이 서로 멀어집니다.

측면 움직임

한쪽 면이 덕트 중심선에 수직으로 이동합니다.

각도 움직임

연결 면이 서로 상대적으로 회전합니다.

복합 움직임

여러 움직임이 동시에 발생합니다.

마지막 경우는 실제 플랜트 설치 시 흔히 발생하며 선정 과정에서 명확하게 식별되어야 합니다.

선정 요소 7: 움직임 주기

움직임의 크기만으로는 충분하지 않습니다.

작동 주기의 횟수와 빈도 또한 재료 피로와 서비스 수명에 영향을 줄 수 있습니다.

시스템이 다음 중 해당하는지 고려하십시오:

• 연속적으로 작동
• 주 1회 시작
• 하루에 여러 번 시작
• 급격한 온도 변화 발생
• 열적 움직임 외에 지속적인 진동 발생

매달 한 번의 주요 열 주기를 겪는 조인트는 지속적인 주기적 움직임을 겪는 조인트와 근본적으로 다릅니다.

선정 요소 8: 가스 속도

가스 속도는 견적 요청(RFQ) 데이터에서 자주 누락되지만, 패브릭 수명에 큰 영향을 미칠 수 있습니다.

고속 흐름은 다음을 유발할 수 있습니다:

• 패브릭 떨림
• 난류
• 국부적 마모
• 단열재의 움직임
• 유연한 요소에 직접적인 충격

산업용 패브릭 조인트 설계는 난류를 제어하고 흐름 조건으로부터 패브릭 벨트를 보호하기 위해 특별히 라이너를 포함하는 경우가 많습니다.

선정 요소 9: 먼지 및 연마성 입자

시멘트 분진, 플라이 애시, 노 입자 및 기타 고형물은 유연한 직물에 지속적으로 충돌할 경우 직물을 빠르게 손상시킬 수 있습니다.

입자상 물질이 존재하는 경우 제조업체에 다음 사항을 알리십시오:

• 입자 유형
• 대략적인 농도
• 가스 속도
• 흐름 방향
• 물질 축적 발생 여부

마모성 응용 분야에는 내부 라이너, 내마모성 고온면 소재 또는 축적 방지 장벽이 필요할 수 있습니다.

선택 요소 10: 내화학성

소재 선택 시 온도와는 별개로 화학 물질을 고려해야 합니다.

가능한 우려 사항은 다음과 같습니다:

• 산성 가스
• 알칼리성 가스
• 용제
• 오일
• 수분
• 응축
• 세척 화학 물질

PTFE 코팅 직물, 실리콘 코팅 직물 및 미처리 유리 섬유 직물은 화학적 거동이 매우 다릅니다.

올바른 선택은 내화학성 단독보다는 온도와 화학적 환경의 조합에 따라 달라집니다.

선택 요소 11: 유연 소재 시스템 선택

작동 조건이 정의된 후에만 소재 구성을 선택해야 합니다.

BSTFLEX는 다양한 고온 패브릭 시스템과 함께 작동하여 조인트 구조를 다양한 열 및 공정 조건에 맞출 수 있습니다.

선택 요인 12: 단열 필로우가 필요한가?

모든 신축 조인트에 단열 필로우가 필수적으로 요구되는 것은 아닙니다.

일반적으로 외부 유연 밀폐층에 도달하기 전에 공정 온도를 낮춰야 하는 경우 고려됩니다.

그 설계는 다음에 따라 달라집니다:

• 공정 온도
• 요구되는 온도 감소
• 가스 유동 조건
• 조인트 변위
• 사용 가능한 설치 공간

필로우는 적절한 열 보호를 유지하면서 조인트가 움직일 수 있도록 충분한 유연성을 유지해야 합니다.

선택 요인 13: 플로우 라이너가 필요한가?

라이너는 가혹한 덕트 운전 조건에서 가장 중요한 구성 요소 중 하나가 될 수 있습니다.

목적은 다음과 같습니다:

• 직접적인 가스 유동으로부터 패브릭 차단
• 난류 감소
• 단열재 보호
• 마모 감소
• 덕트 내부로의 패브릭 침입 방지

업계 지침에서는 라이너 선택, 스탠드오프 높이 및 면간 치수를 중요한 패브릭 신축 조인트 설계 변수로 명시하고 있습니다.

선택 요인 14: 외부 단열

주변 덕트 단열도 중요합니다.

덕트에 외부 단열이 적용된 경우, 해당 단열재로 인해 신축 조인트 프레임 및 유연 벨트 주변의 온도 분포가 변경될 수 있습니다.

제조업체는 다음 사항을 파악해야 합니다:

• 덕트 단열재 적용 여부
• 단열재 두께
• 신축 조인트 영역 전체에 단열재가 계속 이어지는지 여부
• 예상 외부 표면 온도

선택 요인 15: 플랜지 및 부착 설계

유연 요소는 벨트에 손상을 주는 국소 응력을 발생시키지 않고 안전하게 부착되어야 합니다.

일반적인 방식은 다음과 같습니다:

• 벨트형 부착
• 볼트 체결형 설계
• 용접형 프레임 어셈블리
• 플랜지 일체형 조인트

교체 프로젝트의 경우 다음을 제공하십시오:

• 플랜지 폭
• 볼트 크기
• 볼트 구멍 간격
• 코너 치수
• 기존 클램핑 방식

패브릭 신축 이음 프레임은 적용 분야에 따라 용접 또는 볼트 체결 방식으로 설계될 수 있습니다.

선정 요소 16: 설치 오정렬

신축 이음이 무제한적인 설치 오류를 자동으로 수정할 수 있다고 가정하지 마십시오.

알려진 오정렬이 있는 경우, 제조 전 이동 요구 사항의 일부로 명시해야 합니다.

확립된 신축 이음 제조업체의 설치 지침은 오정렬이 의도적으로 이음 설계에 포함되지 않은 한 합의된 설계 한도 내에 유지되어야 한다고 특별히 경고합니다.

선정 요소 17: 실내 또는 실외 서비스

실외 설치는 공장 내부에는 존재하지 않을 수 있는 추가적인 요구 사항을 발생시킵니다.

여기에는 다음이 포함될 수 있습니다:

• 비
• 자외선 노출
• 눈
• 얼음
• 바람
• 주변 온도 변화
• 외부 오염

따라서 외부 커버는 공정 조건과 주변 환경을 모두 고려하여 선택해야 합니다.

선정 요소 18: 교체용 이음 또는 신규 설치?

선정 과정은 신규 프로젝트와 교체 시 서로 다릅니다.

신규 설치

이음은 다음 요소와 함께 엔지니어링될 수 있습니다:

• 덕트 형상
• 앵커
• 지지대
• 이동 계산
• 플로우 라이너
• 단열재

교체용 신축 이음

기존 이음이 조기에 파손되었다면 단순히 그대로 복제하지 마십시오.

교체 전 다음 사항을 조사하십시오:

• 손상이 어디에서 발생했습니까?
• 벨트가 탔습니까?
• 화학적 부식이 있었습니까?
• 패브릭이 마모되었습니까?
• 이음이 과도하게 늘어났습니까?
• 라이너가 손상되었습니까?
• 조인트 내부에 이물질이 쌓였습니까?

경험 많은 제조업체의 교체 지침은 실패한 설계를 자동으로 복제하기보다는 원래의 사양과 작동 이력을 검토할 것을 강조합니다.

실용적인 패브릭 신축 이음 선택 매트릭스

세 가지 일반적인 산업용 선택 사례

사례 A: 시멘트 공장 배기 덕트

작동 조건:

• 대형 사각 덕트
• 고온
• 부압
• 시멘트 먼지
• 상당한 축 방향 및 측면 이동

선택 우선순위:

설계는 마모 방지, 고온 단열, 음압 거동, 모서리 구조 및 충분한 변위 허용량에 중점을 두어야 합니다. 먼지가 포함된 가스로부터 유연성 벨트를 보호하기 위해 내부 라이너가 중요할 수 있습니다.

사례 B: 청정 고온 공기 팬 연결부

운전 조건:

• 보통 온도의 조건
• 청정 공기
• 저압
• 지속적인 팬 진동
• 제한적인 열변위

선정 우선순위:

유연성 및 진동 저항성은 두꺼운 단열 패키지보다 더 중요할 수 있습니다. 벨트 떨림과 팬 연결부 주변의 국소 기류도 지속적으로 고려해야 합니다.

사례 C: 습식 부식성 연소가스

운전 조건:

• 비교적 보통 온도의 조건
• 습식 연소가스
• 산성 응축수 위험
• 저압
• 보통 수준의 변위

선정 우선순위:

가스 차단층의 내화학성은 최고 내열 성능보다 더 중요할 수 있습니다. 응축 현상 및 저온면 온도를 면밀히 검토해야 합니다.

흔히 발생하는 선정 실수

신축 이음매(신축 관이음)의 많은 문제는 제조 전 단계에서 시작됩니다.

다음과 같은 사양 결정 오류를 피하십시오.

1. 덕트 치수만 제공 (온도, 압력 또는 변위 정보 없음)
2. 최대 패브릭 온도만을 유일한 선정 기준으로 사용하는 것
3. 모든 변위를 하나의 수치로 합치는 것
4. 음압을 무시하는 것
5. 가스 유속을 알리지 않는 것
6. 분진이나 마모성 입자를 무시하는 것
7. 기존 신축 이음매 설계가 올바랐다고 가정하는 것
8. 치수 도면 없이 사진만 사용하는 것
9. 설치 시의 축 불일치(미스얼라인먼트)를 무시하는 것
10. 공정 가스를 정의하기 전에 재질을 선택하는 것

견적 요청서(RFQ)에는 무엇이 포함되어야 합니까?

가장 빠른 기술 검토를 위해 문의 시 다음 정보를 함께 보내주십시오.

BSTFLEX 맞춤형 직물 신축 이음매 선정 지원

산업용 직물 신축 이음매는 일반적인 섬유 부품으로 선택하기보다는 덕트 시스템에 맞춰 설계되어야 합니다.

BSTFLEX는 고객의 작동 온도, 압력, 움직임, 가스 구성, 형상 및 환경 요구 사항에 따라 열풍, 배기 및 연도 가스 덕트용 맞춤형 구조를 평가할 수 있습니다.

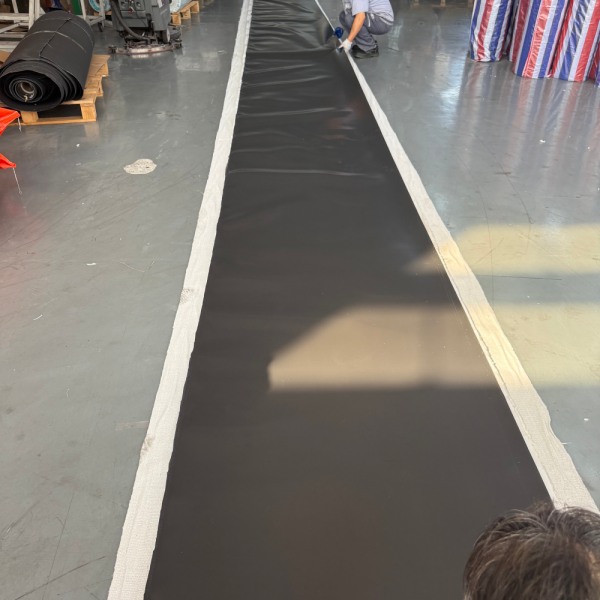

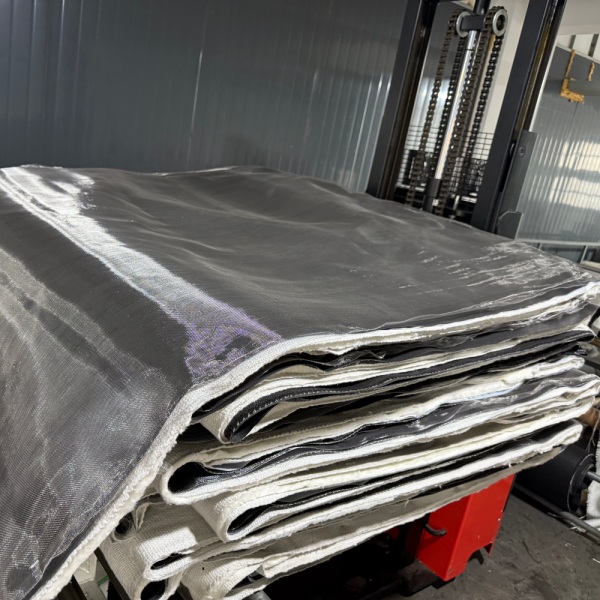

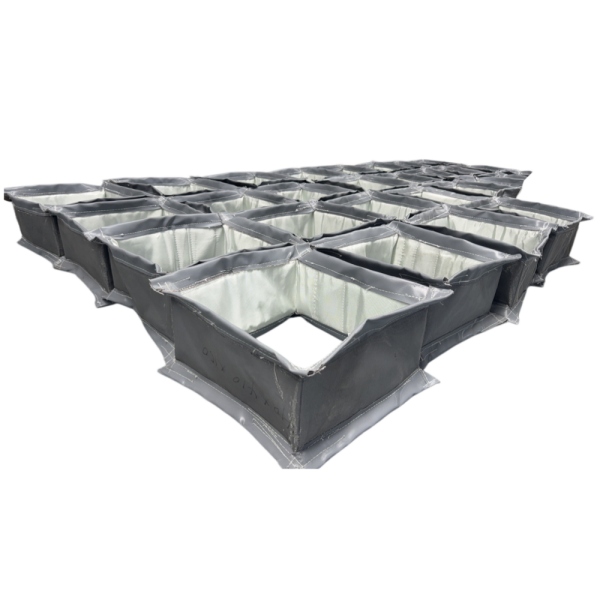

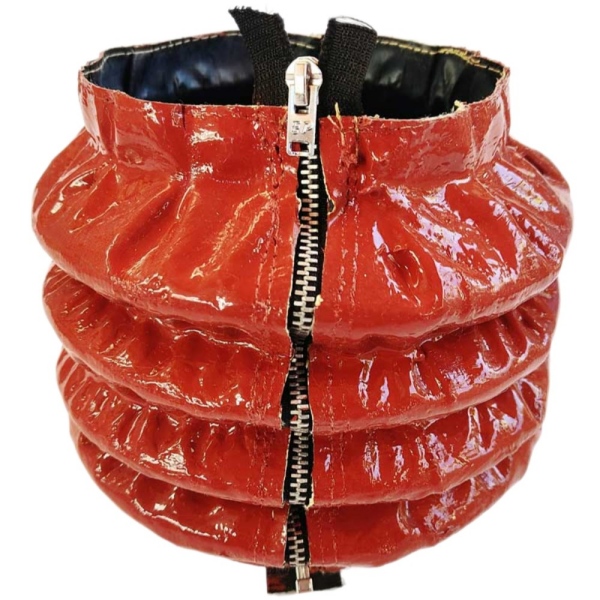

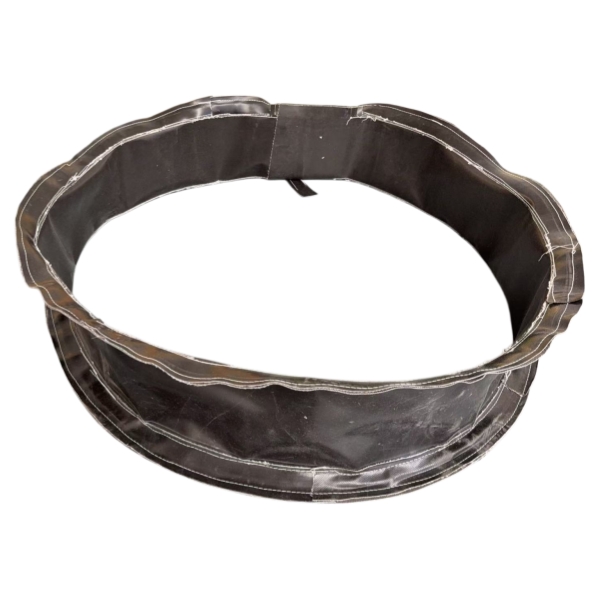

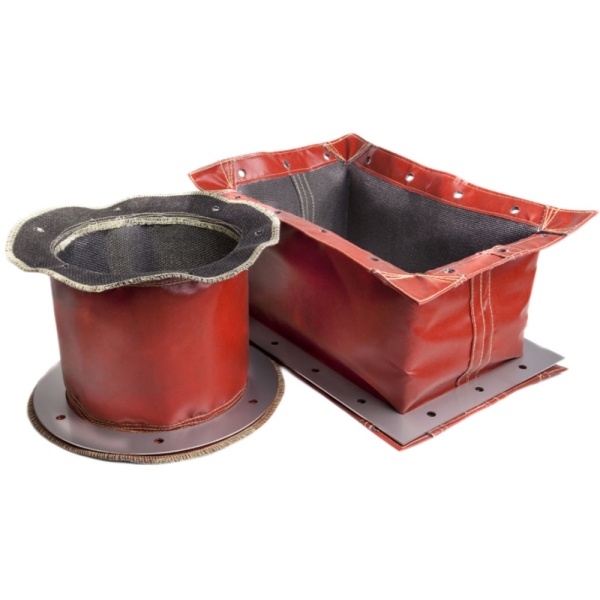

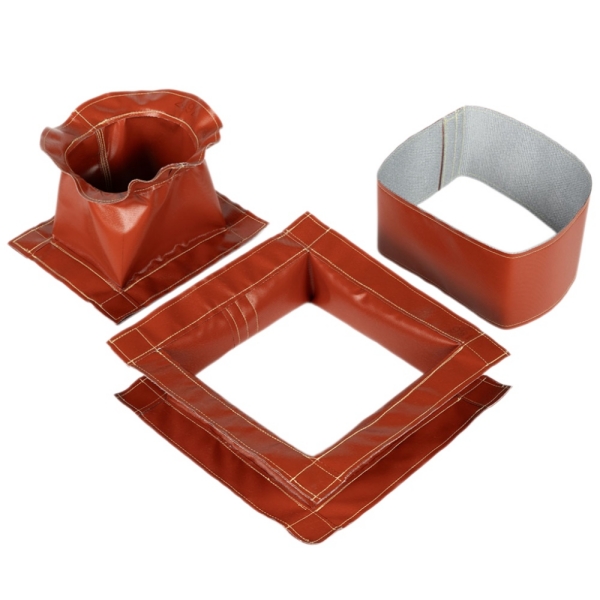

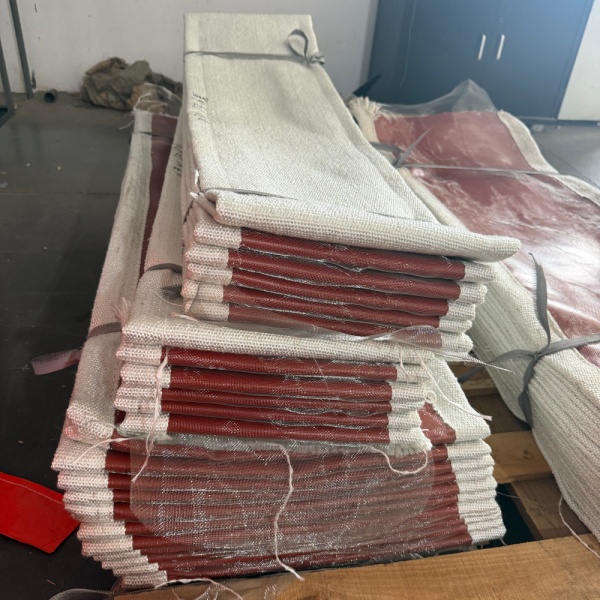

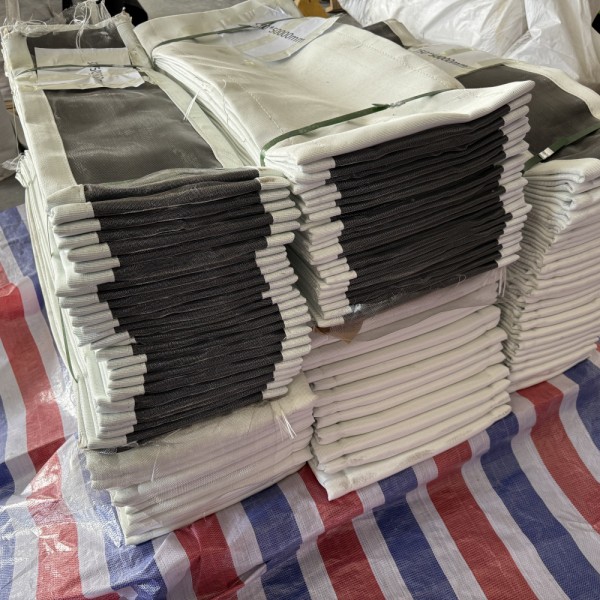

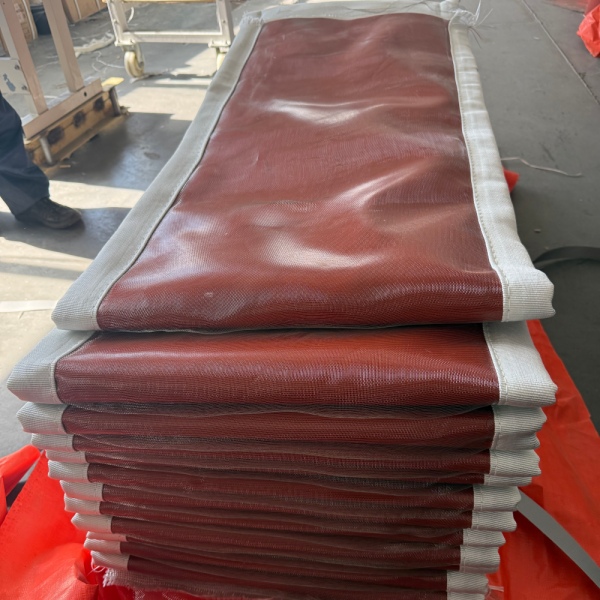

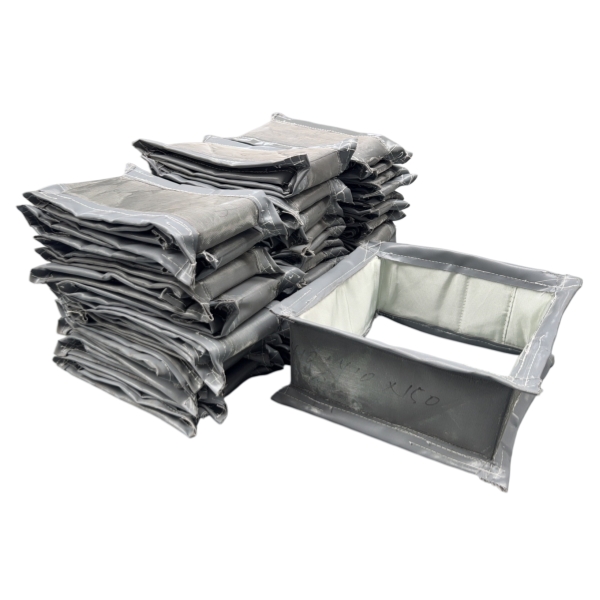

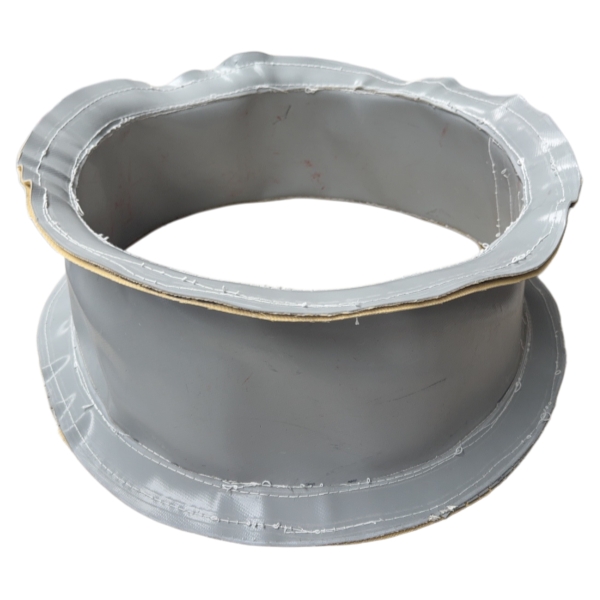

사용 가능한 솔루션에는 원형, 사각형 및 맞춤형 직물 덕트 신축 이음매가 포함되며, 적용 분야에 따라 기술 직물, 코팅 직물, 밀봉 층, 단열재 및 보호 부품을 사용하는 유연한 구조로 제공됩니다.

맞춤형 제조 정보는 BSTFLEX 비금속 직물 신축 이음매 제품 페이지를 검토하십시오.
