이러한 이유로 로 가스켓 선택은 커버 재질, 내부 코어, 벌브 치수, 장착 테일, 스티칭, 압축 범위 및 씰 위치의 실제 온도와 같은 전체 밀봉 어셈블리를 기준으로 해야 합니다.
BSTFLEX는 고온 올챙이형 가스켓 및 올챙이형 씰 을(를) 로 도어, 열처리 장비, 가마, 열 챔버 및 기타 산업용 가열 시스템용으로 제조합니다. 프로파일은 도면, 장비 치수 또는 기존 가스켓 샘플을 통해 개발할 수 있습니다.
가장 흔한 사양 선정 실수 중 하나는 로 설정 온도만을 기준으로 가스켓을 선택하는 것입니다.
씰은 내화물 가장자리 뒤, 가장 뜨거운 챔버 구역 밖 또는 냉각된 금속 프레임 인접 부위에 설치될 수 있습니다. 다른 장비에서는 가스켓이 직접적인 복사열, 뜨거운 가스 누출 또는 가열된 금속 표면에 노출될 수 있습니다.
재질을 선택하기 전에 다음 사항을 확인하십시오:
원단 한 종류의 온도 성능을 완성된 가스켓 전체의 온도 등급으로 간주해서는 안 됩니다.

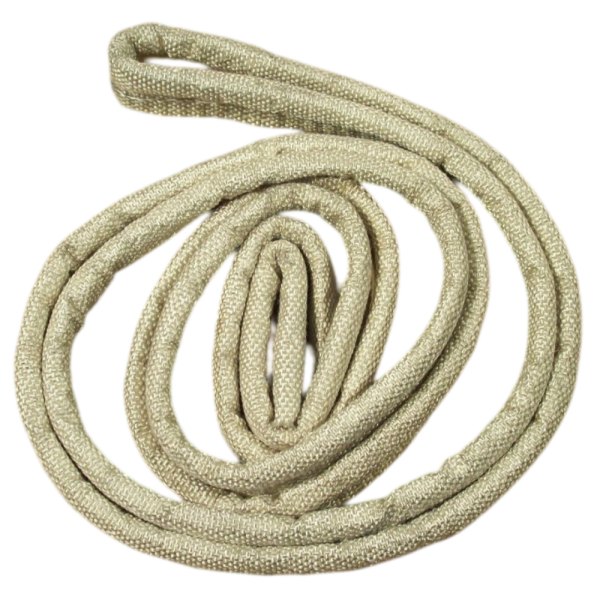

올챙이형 가스켓은 압축 가능한 벌브를 주요 밀봉 섹션으로 사용하고, 장착을 위해 평평한 직물 테일을 사용합니다.
로 도어가 닫히면 벌브가 도어와 맞물리는 프레임 사이에서 압축됩니다. 내부 코어는 벌브의 압축 저항과 도어가 열린 후의 복원력을 대부분 제어합니다.
장착 테일은 일반적으로 클램핑 스트립, 나사, 볼트, 리벳 또는 기타 장비별 고정 시스템을 사용하여 주요 압축 구역 외부에 고정됩니다.
| 구성 요소 | 주요 기능 | 선택 시 고려 사항 |
|---|---|---|
| 커버 | 노출된 직물 표면 형성 | 가스켓이 어떤 열적 및 기계적 노출을 겪게 됩니까? |
| 코어 | 벌브 지지 및 압축 거동 제어 | 어느 정도의 닫힘 힘, 복원력 및 보강이 필요합니까? |
| 벌브 | 압축 밀봉 구역 생성 | 로 간격에 맞는 자유 크기와 설치 높이는 얼마입니까? |
| 테일 | 부착 영역 제공 | 벌브를 방해하지 않으면서 가스켓을 어떻게 고정할 것입니까? |
유리섬유 올챙이 가스켓(tadpole gasket)은 실제 실링 라인 온도가 전체 유리섬유 구조의 허용 범위 내에 있는 용광로 및 가열 장비 애플리케이션에 적합할 수 있습니다.
기존 실링이 흰색이거나 직조된 것처럼 보인다는 이유만으로 표준 유리섬유를 자동으로 지정해서는 안 됩니다. 온도가 더 까다로운 환경에서는 실리카 또는 세라믹 직물이 더 적절한 시작점이 될 수 있습니다.
애플리케이션이 처리되지 않은 유리섬유와 다른 표면 및 열적 특성을 요구하는 경우 처리된 유리섬유 표면을 고려할 수 있습니다.
BSTFLEX는 다음을 제조합니다 질석 코팅 유리섬유 올챙이 가스켓 테이프 산업용 열 실링 애플리케이션용.
최종 연속 온도 요구 사항은 항상 실제 재료 구조 및 검증된 제품 사양과 대조하여 확인해야 합니다.
실리카 천은 요구되는 열 성능이 표준 유리섬유 구조의 실용적인 작동 범위를 초과할 때 중요한 옵션이 됩니다.
커버는 비금속 고온 코어 또는 금속 보강 코어와 결합할 수 있습니다.
금속 지지대가 있는 실리카 커버의 경우 다음을 검토하십시오. 실리카 천 커버 및 Inconel 코어가 포함된 고온 올챙이 가스켓 .
비금속 내부 구조가 선호되는 경우, 실리카 천 커버 세라믹 코어 올챙이 가스켓 은 다른 커버 및 코어 조합을 제공합니다.

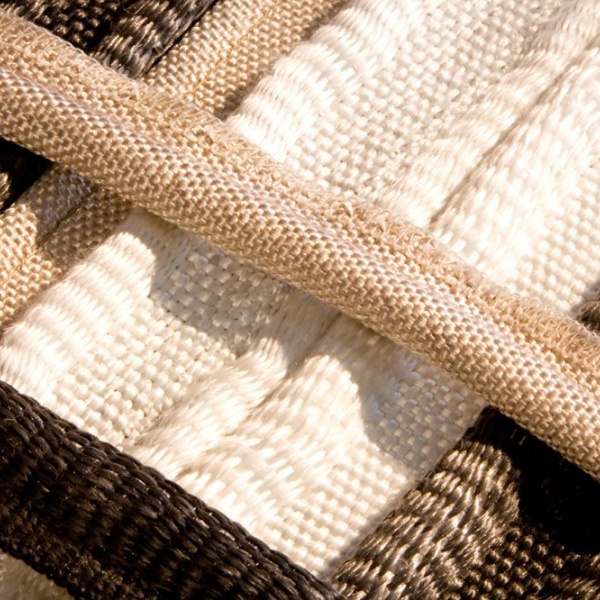

세라믹 직물 구조는 가스켓에 고온 직물 커버가 필요한 까다로운 용광로, 가마 및 열처리 애플리케이션에 사용됩니다.
세라믹 직물 커버 세라믹 코어 올챙이 가스켓 은 세라믹 외부 직물과 세라믹 내부 코어를 결합합니다.
금속 내부 보강이 필요한 애플리케이션을 위해 BSTFLEX는 다음도 제조합니다. 세라믹 직물 커버 Inconel 코어 올챙이 가스켓 .
용광로가 고온에서 작동한다고 해서 단순히 Inconel 코어가 필요한 것은 아닙니다.
금속 코어 자체가 까다로운 열 조건에서 유용한 구조적 거동을 유지해야 하거나 가스켓에 내부 금속 보강이 필요한 경우에 관련성이 있습니다.
코어 선택 시 고려 사항:
커버와 코어는 하나의 시스템으로 선택되어야 합니다. 고성능 금속 코어는 부적합한 외부 직물, 스티칭 재료 또는 장착 방식을 보완할 수 없습니다.
세라믹 코어는 벌브 내부에 비금속 고온 옵션을 제공합니다.
필요한 외부 표면에 따라 실리카 또는 세라믹 직물과 결합할 수 있습니다. 이러한 유형의 구조는 용도상 금속 내부 코어가 없는 고온 섬유 소재가 필요한 경우 고려할 수 있습니다.
코어 밀도와 완성된 벌브 구조는 여전히 압축 동작에 영향을 미칩니다. 외부 치수가 동일한 두 개의 세라믹 코어 가스켓이 자동으로 동일한 체결력을 가질 것이라고 가정해서는 안 됩니다.
일부 용광로 도어는 열 외에도 기계적 마찰이라는 두 번째 문제를 일으킵니다.
가스켓이 거친 가장자리에 반복적으로 접촉하거나, 주변 금속에 슬라이딩되거나, 유지보수 중 거칠게 취급되는 경우 외부 직물 표면에 상당한 마모가 발생할 수 있습니다.

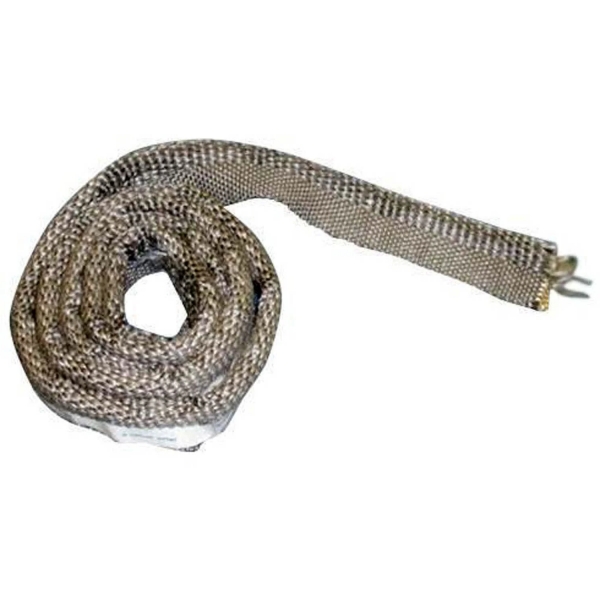

까다로운 열 및 기계적 조건을 위해 BSTFLEX는 인코넬 스토킹 세라믹 직물 커버 세라믹 코어 올챙이형 가스켓 을(를) 제조합니다.
이 다층 구조에서 금속 스토킹은 세라믹 직물과 코어 주위에 추가적인 외부 보호 구조를 제공합니다.
보강재를 추가하더라도 날카로운 가장자리, 과도한 슬라이딩 또는 도어 정렬 불량을 수정할 필요성이 사라지는 것은 아닙니다. 마모가 심할 때마다 장비 형상을 검토해야 합니다.
| 적용 요구 사항 | 검토할 구조 | 주요 이유 |
|---|---|---|
| 보통 수준의 열 노출 | 유리섬유 기반 올챙이형 가스켓 | 검증된 가스켓 온도가 적합한 유연한 일반 열 밀폐 |
| 처리가 가해진 유리섬유를 통한 더 높은 열 노출 | 질석 처리된 유리섬유 | 대안적인 유리섬유 표면 구조 |
| 비금속 코어가 포함된 고온 직물 | 실리카 커버 + 세라믹 코어 | 금속 벌브 보강이 없는 고온 섬유 구조 |
| 금속 보강이 포함된 고온 직물 | 실리카 커버 + 인코넬 코어 | 보강된 내부 구조와 결합된 열 직물 |
| 까다로운 조건용 고온 섬유 구조 | 세라믹 커버 + 세라믹 코어 | 세라믹 직물 및 섬유 조합 |
| 내부 금속 지지대가 포함된 고온 | 세라믹 커버 + 인코넬 코어 | 금속 코어 보강재와 결합된 세라믹 외층 |
| 고온 및 상당한 표면 마모 | 인코넬 스토킹 + 세라믹 직물 + 세라믹 코어 | 추가 외부 기계적 보강 |
이 표는 선정 가이드일 뿐, 범용 온도 차트가 아닙니다. 최종 적합성은 정확한 재료 등급과 작동 조건에 따라 달라집니다.
용광로 도어는 저온 시동부터 전체 작동 온도까지 정확히 동일한 형상을 유지하지 못할 수 있습니다.
금속 프레임, 내화 구조 및 체결 부품은 서로 다르게 팽창할 수 있습니다. 따라서 용광로가 가열되고 식음에 따라 둘레 주변의 밀폐 간격이 변경될 수 있습니다.
교체 또는 OEM 설계 시 다음 항목을 측정하거나 평가하십시오.
단순히 너무 큰 벌브를 선택하여 뒤틀린 문 문제를 해결하지 마십시오. 가장 좁은 위치에서 과도한 압축이 발생하면 닫힘 힘이 증가하고 개스킷의 유효 수명이 단축될 수 있습니다.
모든 올챙이(tadpole) 개스킷에 적용되는 보편적인 압축률은 없습니다.
자유 벌브 높이와 설치된 높이를 알고 있다면 공칭 압축률을 다음과 같이 계산할 수 있습니다:
압축률 (%) = (자유 벌브 높이 - 설치된 벌브 높이) / 자유 벌브 높이 x 100
예를 들어, 제안된 벌브의 자유 높이가 20 mm이고 설치된 높이가 15 mm인 경우, 계산된 치수 압축률은 25%입니다.
이 계산은 기하학적 구조만을 설명합니다. 25%가 해당 재질이나 코어에 적합하다는 것을 증명하지는 않습니다.
올바른 작동 압축률은 다음 사항을 기준으로 검증되어야 합니다:
납작해진 벌브는 긴 사용 기간, 과도한 압축, 부적절한 코어 구조 또는 열화 현상을 나타낼 수 있습니다.
마모된 높이를 그대로 교체 치수로 사용하지 마십시오.
가능한 원인으로는 프레임 뒤틀림, 경첩 움직임, 래치 조정, 잘못된 벌브 크기 또는 기존 개스킷의 영구 압축 등이 있습니다.
섬유 재질만 교체하기 전에 날카로운 고정 하드웨어, 노출된 금속 가장자리, 슬라이딩 접촉 및 과도한 취급 여부를 확인하십시오.
테일 폭, 클램프 맞물림, 고정 스트립 형상 및 패스너 간격을 검토하십시오.
작은 손상 부위는 전체적인 재료 온도 문제보다는 직접적인 뜨거운 가스 누출이나 국부적인 열점을 나타낼 수 있습니다.
기존 개스킷과 장비 치수를 모두 기록하십시오.
개스킷 단면의 경우 다음을 측정하십시오:
로(furnace)의 경우, 다음을 기록하십시오:
마모된 가스켓은 원래의 새 프로파일을 정확하게 나타내는 것이 아니라 참조 증거로 취급해야 합니다.
도면을 사용할 수 없는 경우, BSTFLEX는 적용 정보와 함께 물리적 샘플을 검토할 수 있습니다.
더 정확한 교체를 위해 다음을 제공하십시오:
기존 코어 합금이나 섬유 재질을 알 수 없는 경우, 추정 사양을 지정하지 말고 알 수 없음으로 표시하십시오.
새로운 로 및 열처리 장비의 경우, 가스켓 선택은 제작 후가 아니라 도어 및 프레임 설계 단계에서 시작해야 합니다.
유용한 OEM 설계 입력 정보는 다음과 같습니다:
| 사양 항목 | 필요한 정보 |
|---|---|
| 도어 형상 | 단면, 둘레 치수, 코너 반경 및 고정 세부 사항 |
| 밀폐 간격 | 공칭, 최소 및 최대 닫힌 간격 |
| 온도 | 가스켓 위치에서의 연속 및 피크 온도 |
| 커버 | 유리 섬유, 실리카, 세라믹 또는 기타 필요한 직물 |
| 코어 | 섬유, 세라믹, 스테인리스 스틸, Inconel 또는 기타 지정된 구조 |
| 압축 | 설치된 벌브 높이 및 가용 폐쇄력 |
| 작동 | 예상 도어 개폐 빈도 및 열 사이클 |
| 수량 | 프로토타입 요구 사항 및 예상 생산량 |
BSTFLEX는 다음을 통해 맞춤형 프로필 개발, 샘플 생산 및 OEM 제조를 지원합니다. 맞춤형 올챙이 가스켓 제조 서비스 .
새로운 재료나 코어 구조가 도입되는 경우, 프로토타입 평가를 통해 기본적인 치수 적합성 이상의 것을 확인해야 합니다.
확인 사항:
로(furnace)에 정의된 누출 또는 공정 밀폐 요구 사항이 있는 경우, 장비의 해당 테스트 기준에 따라 전체 조인트를 평가하십시오.
섬유 올챙이 가스켓은 관련 시스템 검증 없이는 자동으로 기밀 또는 압력 등급으로 설명되어서는 안 됩니다.
고온 올챙이 씰은 다음 용도로 고려될 수 있습니다:
효율적인 기술 검토 및 견적을 위해 다음을 보내주십시오:
적절한 가스켓은 실링 라인 온도, 간격, 도어 움직임 및 필요한 압축률에 따라 다릅니다. 유리 섬유, 실리카 또는 세라믹 커버와 섬유 또는 금속 코어를 사용하는 올챙이(Tadpole) 가스켓은 산업용 용광로 도어 실링에 사용되는 구조 중 하나입니다.
아니요. 가장 높은 온도를 견디는 재질이 항상 최선의 선택은 아닙니다. 커버, 코어, 마모 조건, 유연성, 압축 요구 사항 및 실제 가스켓 온도를 모두 고려해야 합니다.
Inconel 코어는 까다로운 열 환경에서 금속 보강이 필요한 경우 고려할 수 있습니다. 이는 용광로 온도만 고려하기보다는 실제 코어 온도와 기계적 요구 사항에 따라 선택해야 합니다.
자동으로 대체되지는 않습니다. 세라믹 코어와 금속 코어는 압축, 복원력 및 보강 특성이 다를 수 있습니다. 코어를 변경할 때는 새로운 가스켓 구조로 평가해야 합니다.
네. 도면, 장비 치수, 사진 및 실제 샘플을 바탕으로 맞춤형 교체 프로파일을 개발할 수 있습니다. 마모된 가스켓은 가능한 경우 실제 장비 측정값으로 보완해야 합니다.
네. 벌브 치수, 테일 치수, 전체 프로파일, 코어 구조 및 완성된 길이는 용광로 설계에 따라 제조할 수 있습니다.
BSTFLEX는 다음을 제조합니다 맞춤형 용광로 도어 올챙이(Tadpole) 가스켓, 고온 용광로 실 및 교체용 가스켓 프로파일 OEM 용광로 제조업체, 산업 유지보수 회사 및 열처리 장비용.
고온 애플리케이션의 경우 다음을 검토하십시오. 실리카 및 Inconel 구조, 실리카 및 세라믹 코어 구조, 세라믹 커버 및 세라믹 코어 구조, 세라믹 커버 및 Inconel 코어 구조, 및 Inconel 보강 세라믹 구조.
