산업용 케이블 및 전선관 보호용 파이어 슬리브: 치수, 배치 및 열 노출

고온의 기계 옆을 지나가는 케이블에는 높은 내열 등급을 가진 슬리브 이상의 것이 필요합니다. 피복은 경로에 잘 맞고, 연결부를 정비할 수 있도록 유지하며, 케이블 자체의 열 한계와 조화를 이루어야 합니다. 주변 환경에서 살아남는 슬리브가 그 아래의 도체가 안전하게 작동하고 있음을 보장하지는 않습니다.

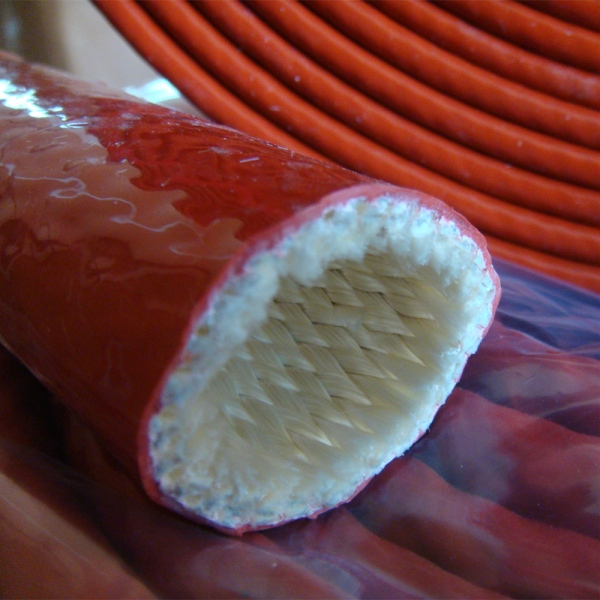

케이블 및 전선관용 방화 슬리브는 외부 열 피복입니다. 실리콘 코팅된 유리섬유 구조는 근처의 고온 장비, 스파크 또는 지정된 용융물 튀김에 대한 노출 평가를 받을 수 있습니다. 이는 케이블 절연, 전선관 시스템 또는 승인된 내화 설치를 대체하지 않습니다.

기계 제작자와 유지보수 팀은 먼저 배선 경로 도면에 노출된 구역을 표시하는 것으로 시작해야 합니다. BSTFLEX fire sleeve range는 기계의 모든 케이블을 동일한 용도로 취급하지 않고 해당 구역을 검토할 수 있도록 튜브형 및 개폐형 형식을 제공합니다.

슬리브 내부에 들어갈 요소를 식별하십시오

외피가 있는 케이블, 완성된 와이어 하네스, 그리고 여러 회로가 포함된 전선관은 각각 다른 정보가 필요합니다. 도체 크기만으로 보호 튜브를 주문하기보다는 실제 조립품을 명시하십시오.

공칭 전선관 호칭 치수는 측정된 외경을 신뢰할 수 있게 대체하지 못합니다. 마찬가지로, 단일 케이블의 직경이 완성된 번들을 설명하지는 않습니다. 설치 경로를 따라 가장 큰 피팅을 포함하되, 해당 피팅을 슬리브의 최종 적합성을 결정하는 유일한 기준으로 삼지 마십시오.

케이블에 유입되는 열과 내부에서 발생하는 열을 검토하십시오

외부의 문제는 용광로 벽, 고온 공정 파이프 또는 근처 배기구에서 나오는 복사열일 수 있습니다. 먼저 경로 변경, 분리 또는 물리적 장벽을 통해 해당 노출을 줄일 수 있는지 검토하십시오. 그런 다음 노출이 지속되는 곳에서 케이블 열 보호 슬리브의 역할을 정의하십시오.

부하가 걸린 전기 도체 또한 열을 발생시킵니다. 허용 전류는 주변 온도 및 기타 부하가 걸린 도체의 배치를 포함하여 케이블 설계 및 설치 조건에 따라 달라집니다. 추가된 피복은 열이 조립품에서 빠져나가는 경로를 변경합니다.

전기 설계자에게 피복이 설치된 시스템의 허용 전류를 검토해 달라고 요청하십시오. 가정을 확인하지 않은 채 자유 공기 중 전류 정격을 새로 절연된 배치에 그대로 적용하지 마십시오. 외부 및 내부 열 부하의 상대적 비율에 따라, 슬리브는 외부 열원에 대처하는 데 도움이 되는 동시에 내부에서 발생하는 열의 방출을 제한할 수 있습니다.

작동 부하, 노출 지속 시간, 주변 온도 및 피복 길이를 지정하십시오. 간소화된 무부하 점검 때뿐만 아니라 관련 듀티 사이클 하에서 조립품을 평가하십시오.

슬리브에 명시된 사용 한계, 케이블의 허용 작동 온도, 그리고 설치 시 실제로 도달하는 온도의 세 가지 값을 별도로 유지하십시오. 슬리브 두께나 재질 이름만으로 유추할 수 있는 보편적인 온도 감소율은 존재하지 않습니다.

고온 구역에서 연결부까지의 경로를 따르십시오

열원 부근

노출이 시작되고 끝나는 지점을 표시하십시오. 지속적인 복사열을 우발적인 스파크나 용융 물방울과 구별하여 식별하십시오. 튀김 노출의 경우, 제안된 슬리브가 실제 위험에 적합한지 평가할 수 있도록 공정 물질, 예상 방향 및 지속 시간을 제공하십시오.

개폐형 피복의 경우 설치 세부도에 심의 위치와 겹침을 표시하십시오. 완성된 배치가 꺾이는 부분과 지지부에서 피복을 유지하는지 확인하십시오. 케이블과 고온 표면 사이의 접촉을 정당화하기 위해 슬리브를 사용하지 마십시오.

움직이는 구간 부근

기계 케이블은 서비스 루프, 케이블 캐리어 또는 관절형 암을 통해 움직일 수 있습니다. 추가된 두께와 체결 부품이 제자리에 있는 상태에서 경로를 검토하십시오. 피복이 캐리어를 가로막거나, 모서리에 걸리거나, 커넥터에 추가적인 인장력을 전달하지 않는지 확인하십시오.

손으로 끼워 맞추는 시험 중의 유연성은 지정된 수명 주기의 증거가 아닙니다. 케이블 및 전선관 제조사의 휨 요구사항을 유지하고 승인된 기계 절차를 통해 의도된 움직임을 평가하십시오. 필수 케이블 지지대나 스트레인 렐리프 부품 대신 슬리브를 사용하지 마십시오.

글랜드, 커플링 또는 캐비닛 입구 부근

완성된 길이를 주문하기 전에 슬리브 끝점을 정의하십시오. 잠금 링, 연결 확인부, 라벨 및 검사 지점에 쉽게 접근할 수 있도록 유지하십시오. 기술자가 커넥터에 닿는 것을 방해하는 깔끔해 보이는 피복은 완전한 설치 솔루션이 아닙니다.

해당 글랜드 및 케이블 시스템에 대해 승인되지 않은 경우 외부 열 슬리브를 글랜드에 통과시키지 마십시오. 그렇지 않으면 글랜드가 원래 선택되었던 표면 및 치수대로 작동하지 않을 수 있습니다. 슬리브가 제공하기를 기대하기보다는 지정된 실링, 스트레인 렐리프 및 본딩 설정을 유지하십시오.

제품 구조를 경로에 맞추십시오

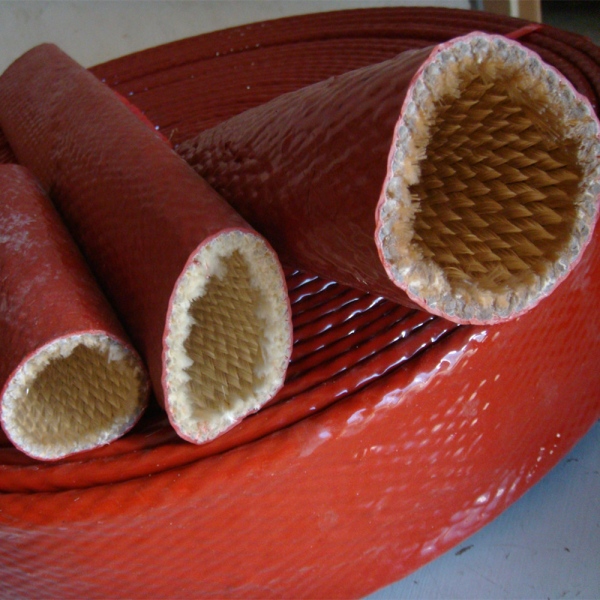

튜브형 설치의 경우, 호스 및 케이블용 BSTFLEX 열처리 내화 슬리브는 실리콘 고무 코팅 아래에 열처리된 편조 유리섬유 기재를 사용합니다. 프로젝트에서 열처리된 텍스타일 기재를 지정하는 경우 샘플 검토에 이 구조를 포함하십시오.

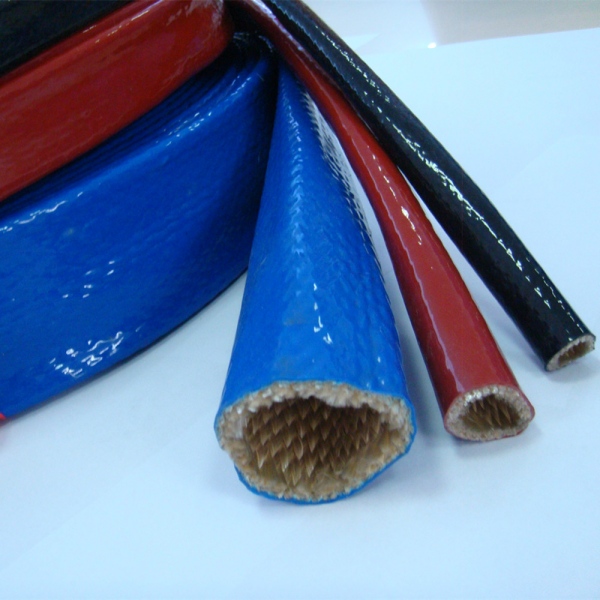

EFRS 편조 실리콘 유리섬유 파이어 슬리브는 또 다른 튜브형 옵션입니다. 두 카탈로그 참조가 모두 실리콘 외장을 가지고 있다고 해서 상호 교환이 가능하다고 가정하는 대신, 제안된 크기, 벽 구조 및 설치 경로를 비교하십시오.

커넥터로 인해 끝단 삽입 설치가 방해받는 경우, 기존 케이블용 후크 앤 루프 파이어 슬리브

예: 동일한 기계 옆의 두 가지 케이블 경로

센서 케이블과 모터 전원 케이블이 동일한 가열된 인클로저 근처를 지나는 가상의 설치를 고려해 보십시오. 둘 다 외부 노출 검토가 필요하지만, 한쪽에서 슬리브 테스트에 성공했다고 해서 다른 쪽까지 승인되는 것은 아닙니다.

센서 케이블의 경우 실제 전기 부하 및 요구되는 신호 성능과 함께 전체 리드, 커넥터 및 센서 측 온도 한계를 검토하십시오. 모터 케이블의 경우 열 평가에 작동 전류, 듀티 사이클 및 설치 배치를 포함하십시오.

모터 케이블이 플렉시블 도관 내부로 통과하는 경우 전체 덮힌 도관 섹션을 평가하십시오. 새 슬리브의 외부 온도를 도체 온도의 직접적인 측정값으로 사용하지 마십시오. 측정 방법과 허용 한계는 책임 전기 엔지니어가 선택해야 합니다.

동일한 슬리브 재질이 둘 다에 적합한 경우에도 각 경로의 자체 요구 사항에 따라 두 경로를 승인하십시오.

열 슬리브를 다른 보호 요구 사항과 분리하여 유지

전기 절연 및 전자기 차폐

실리콘 유리섬유 파이어 슬리브를 1차 전기 절연의 대체품으로 취급하거나 승인된 수리 사양 없이 손상된 케이블 피복을 수리하는 데 사용해서는 안 됩니다. 열 등급은 전압 등급이 아닙니다. 별도의 자격 검증 없이 일반 열 슬리브로부터 전자기 차폐나 접지 성능을 주장하지 마십시오.

내화 회로

지정된 화재 노출 중에 회로를 계속 작동 상태로 유지하려면 관련 케이블 또는 완전한 보호 시스템과 그 설치에 대한 증거가 필요합니다. 파이어 슬리브를 추가한다고 해서 자동으로 내화성 케이블 어셈블리가 생성되거나 화재 시 작동 시간이 확립되는 것은 아닙니다.

사양에서 해당 성능을 요구하는 경우 관련 시스템 증거를 요청하십시오. 슬리브 재질에 대한 단기 화재 테스트 결과는 상호 교환 가능한 결과가 아닙니다.

벽 및 바닥 관통부

산업용 케이블 열 보호는 내화 벽 또는 바닥을 통한 관통부의 방화(firestopping)와 다릅니다. 해당 시장에서 케이블 파이어 슬리브로 설명되는 제품은 팽창성이거나 특정 관통 시스템의 일부일 수 있습니다.

지정된 방화재를 실리콘 코팅 유리섬유 슬리브로 대체하지 마십시오. 덮힌 케이블 경로가 등급이 지정된 장벽을 통과하는 경우, 실제 케이블, 도관 및 추가 피복에 대해 관통부 세부 사항을 검토하도록 하십시오.

재료 샘플만이 아니라 설치를 승인하십시오

사용 가능한 상태의 식별된 케이블 또는 도관 어셈블리로 테스트를 시작하십시오. 외부 커버를 장착하기 전에 열 손상, 느슨한 연결 또는 비정상적인 온도를 조사하십시오. 새 슬리브가 해결되지 않은 전기적 결함을 숨겨서는 안 됩니다.

현장의 전기 안전 작업 절차에 따라 피팅 및 제거를 계획하십시오. 실제 작업을 시작하기 전에 자격을 갖춘 인력이 관련 전원을 차단하고, 저장된 에너지를 제어하며, 전원이 차단된 상태를 확인하도록 하십시오. 연결된 케이블 주위에 슬리브를 감을 수 있다고 해서 활선 설치가 허용되는 것은 아닙니다.

승인된 제품, 커버리지 끝점, 해당하는 경우 이음새 위치 및 고정 세부 정보를 기록하십시오. 필요한 기계 위치, 연결 접근성 및 식별 상태에서 적합성을 확인하십시오. 전기 및 움직이는 장비 위험으로부터 보호되는 인력과 함께 공인된 절차를 통해 전원이 공급되는 열 테스트 또는 기능 테스트를 주선하십시오.

대표적인 듀티 사이클과 합의된 허용 한계를 사용하십시오. 온도 측정값이 슬리브 표면, 케이블 피복 또는 다른 위치와 관련이 있는지 기록하고, 해당 읽기 값을 동등한 것으로 제시하지 마십시오.

반복 유지 관리의 경우 설치 도면과 합의된 검사 기준을 보관하십시오. 손상, 상당한 열 노출 또는 케이블 부하, 경로 혹은 장비 듀티의 변경 후 교체 또는 재평가를 지정하십시오.

케이블 또는 도관 파이어 슬리브 문의 준비

어셈블리: 케이블 또는 도관 참조, 실제 외경, 커넥터 도면, 분기 위치 및 보호된 길이를 보내십시오. 종단 전에 슬리브를 설치하는지 또는 기존에 연결된 어셈블리 주위에 설치하는지 명시하십시오.

서비스: 열원, 노출 지속 시간, 작동 듀티, 움직임 및 예상 유체나 오염원을 식별하십시오. 케이블의 온도 한계와 외부 커버가 유지해야 하는 전기 설계 요구 사항을 포함하십시오.

수락 및 배송: 샘플 평가, 해당 제품 문서, 수량, 완성된 길이 및 식별 정보를 정의하십시오. 카탈로그 사진에서 유추하는 대신 마킹, 포장 및 검사 요구 사항을 주문 세부 정보로 취급하십시오.

BSTFLEX는 외부 케이블, 호스 및 라인 보호를 위한 실리콘 코팅 유리섬유 파이어 슬리브를 공급합니다. 경로 도면 및 노출 세부 정보와 함께 제품 데이터, 샘플 또는 산업용 케이블 파이어 슬리브 견적을 요청하십시오.그러면 제안된 커버는 대체품으로서가 아니라 케이블 및 도관 디자인과 함께 평가될 수 있습니다.
