전로 배선용 알루미나 섬유 슬리빙: 규격 및 온도 관련 질문

로 벽 옆에 배선된 열전대 리드는 뜨거운 개구부를 통과하는 케이블과 다른 온도에 직면할 수 있습니다. 둘 다 보호 슬리브가 필요할 수 있지만, 노출 환경, 와이어 구조 및 설치 여유 공간은 서로 다릅니다. 노 설정값과 공칭 와이어 크기만 보내서는 올바른 슬리브를 선택하기 어렵습니다.

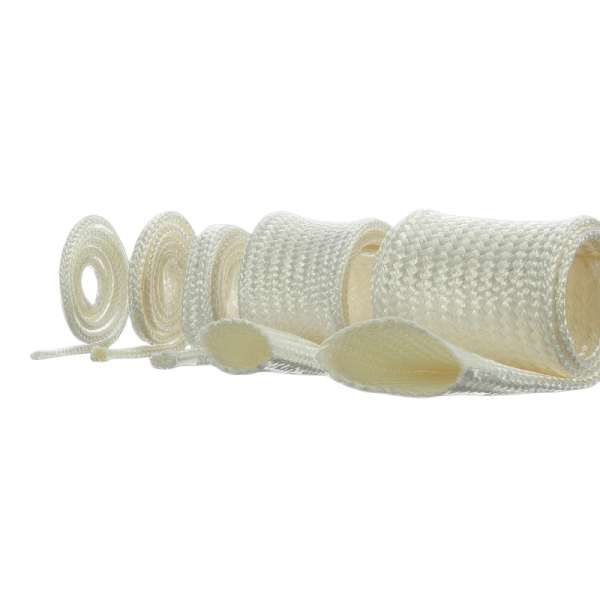

알루미나 파이버 슬리브는 와이어, 케이블 및 기타 길쭉한 구성 요소 주변을 고온으로부터 보호하기 위한 유연한 관형 텍스타일입니다. 노 어셈블리에 이를 지정하기 전에 슬리브가 닿을 부분, 위치의 최고 온도, 배선에 이미 자체 공인 전기 절연이 되어 있는지 여부를 확인하십시오.

슬리브의 노출 측정

실제 경로에서 시작하십시오. 핫존 내부 섹션, 도어 또는 점검구 근처 섹션, 그리고 더 시원한 케이블 런으로의 전환 부위를 표시합니다. 슬리브가 뜨거운 표면과 직접 접촉하는지, 복사열을 받는지, 움직이는 공기에 노출되는지, 노 도어가 잠시 열리는지, 혹은 반복적인 가열 및 냉각을 겪는지 파악하십시오. 공정 온도 그 자체만으로는 슬리브를 따라 각 지점의 온도를 설명할 수 없습니다.

각 섹션에 대해 예상되는 연속 온도, 최고 단기 노출 온도 및 그 지속 시간을 제공하십시오. 장비가 순환하는 주기를 명시하십시오. 이러한 값이 측정이 아닌 계산에서 나온 경우 공급업체에 사용된 가정 사항을 알려주십시오. 선택한 슬리브 구조의 온도 데이터와 정격이 설정된 조건을 요청하십시오. 섬유 유형 단독으로는 완성된 슬리브나 보호된 케이블에 대한 완전한 온도 정격이 되지 않습니다.

도체가 아닌 설치된 케이블 기준으로 크기 결정

슬리브가 놓일 지점에서 전체 케이블 또는 와이어 번들의 외경을 측정하십시오. 기존 절연체, 보호 재킷 및 알루미나 슬리브 아래의 기타 모든 층을 포함합니다. 슬리브가 커넥터, 압착 단자 또는 터미널 위로 미끄러져 들어가야 하는 경우 해당 피처의 최대 외경과 사용 가능한 설치 길이를 제공하십시오.

또한 벤드, 분기 및 케이블이 클램프로 고정되는 위치를 기록하십시오. 관형 편조는 장착 시 직경이 변경될 수 있으며, 이로 인해 런을 따른 커버리지와 두께가 달라질 수 있습니다. 가장 큰 피처 위로 짧은 길이를 테스트한 다음 가장 작은 섹션에서의 밀착 상태를 검사하십시오. 편조가 벌어지거나, 걸리거나, 뭉치거나, 금속 모서리에 쓸리는지 확인하십시오. 슬리브가 설치되고 끝단 마감이 완료된 후 최종 길이를 확정하십시오.

열 보호를 전기적 정격과 분리

리드 주변의 세라믹 텍스타일은 배선 어셈블리의 한 레이어를 구성할 수 있습니다. 이는 해당 어셈블리의 전압 정격을 확립하지 않습니다. 슬리브가 이미 절연된 케이블, 히터 리드, 열전대 리드 또는 기타 구성 요소 위에 장착되는지 공급업체에 알리십시오. 설계에서 전기 절연을 위해 슬리브에 의존하는 경우, 구매하려는 정확한 구조에 대해 요구되는 테스트 방법, 전압, 환경 조건 및 문서를 지정하십시오.

와이어 자체의 온도 한계, 단자 재료 및 노를 통과하는 경로를 검토하십시오. 슬리브는 부적절한 도체, 재킷 또는 커넥터의 허용 가능 온도를 높일 수 없습니다. 케이블이 날카로운 판금, 움직이는 고정물 또는 용융 재료에 닿을 수 있는 경우, 전체 보호 어셈블리를 평가할 수 있도록 해당 노출 환경을 별도로 설명하십시오. 코팅되지 않은 텍스타일이 액체나 심한 마모에 대해 밀폐된 장벽을 제공한다고 가정하지 마십시오.

텍스타일 구조 확인

공급될 섬유 등급과 원사 구조를 문의하십시오. 제품 페이지는 알루미나 기반 관형 슬리브를 설명하며 편조 또는 직조 형태를 언급합니다. 생산 주문의 경우 크기에 적용되는 형태, 명시된 구성, 마감 처리, 내경 공차 및 공급 길이를 확인하십시오. 어셈블리에 낮은 보풀 발생이나 특정 절단단 처리가 필요한 경우 샘플 승인 사항에 이를 포함하십시오.

전체 롤을 주문하기 전에 짧은 설치 시험을 해보는 것이 유용합니다. 후보 슬리브를 대표 케이블에 맞춰 장착하고 의도된 클램프와 개구부를 통과시켜 보십시오. 벤드 반경, 끝단 유지력, 유지보수 접근성 및 주변 부품과의 여유 공간을 확인하십시오. 어셈블리가 제어된 열 테스트에 노출되는 경우, 실제 와이어와 단자 재료를 사용하고 지정된 사이클 후에 검사하십시오.

문의 시 포함해야 할 사항

• 노 경로, 핫존, 개구부, 클램프 및 보호된 길이를 보여주는 스케치 또는 사진.
• 케이블 또는 번들 외경, 최대 피팅 직경 및 사용 가능한 설치 여유 공간.
• 슬리브에서의 연속 및 단기 노출, 가열 사이클 및 접촉 또는 복사열.
• 와이어의 기존 절연 및 완성된 어셈블리에 필요한 모든 전기 테스트 또는 문서.
• 마모, 튐, 화학 물질 또는 반복적인 유지보수 취급에 대한 노출.
• 요청된 샘플 수량, 롤 또는 절단 길이, 예상 연간 사용량 및 합격 판정 기준.

도면과 함께 이러한 세부 정보를 BSTFLEX로 보내주십시오. 요청하신 슬리브 구조를 검토하고 적합성 및 용도 테스트를 위한 샘플을 준비해 드릴 수 있습니다. 생산 주문을 내기 전에 등급별 기술 데이터와 완성된 어셈블리의 합격 기준을 확인하십시오. 다른 슬리브 재료 및 구조에 대해서는 고온 슬리브 카테고리를 참조하십시오.
