엔진, 배기 부품, 용광로, 주조 설비 또는 기타 고온 기계에 가깝게 설치된 유압 호스는 기계적 마모에만 노출된 호스와는 다른 유형의 위험에 직면하게 됩니다. 높은 복사열은 고무의 노화를 촉진하고, 직접적인 화염은 호스 커버를 손상시킬 수 있으며, 용융 금속의 비산은 갑작스러운 국소 열 손상을 일으킬 수 있습니다.
이러한 환경에서는 유압 호스용 파이어 슬리브가 호스 주위에 추가적인 열 차단막을 제공합니다. 가장 일반적인 구조는 유리섬유 절연 슬리브와 실리콘 고무 외부 코팅을 결합하여, 가혹한 유압 시스템에 유연한 보호층을 형성하는 것입니다.
이 가이드에서는 올바른 유압 호스 파이어 슬리브를 선택하는 방법, 적절한 슬리브 크기를 결정하는 방법, 그리고 내화 슬리브 사양을 지정하기 전에 고려해야 할 작동 조건을 설명합니다.
제품 사양, 시험 정보 및 OEM 옵션은 BSTFLEX Hydraulic Hose Protection Fire Sleeve를 참조하십시오. 다른 구조 및 화재 보호 슬리브 옵션은 BSTFLEX Fire Sleeves 제품군을 방문하십시오.
유압 호스는 가혹한 압력 및 유체 환경에 맞게 설계될 수 있지만, 외부 열에는 여전히 취약할 수 있습니다. 실제 사용 조건은 호스 배선에 크게 좌우됩니다.
열원에서 떨어진 곳에 위치한 라인은 수년 동안 정상적으로 작동할 수 있습니다. 반면 배기 매니폴드, 용광로 벽, 고온 프로세스 라인 또는 용융 금속 영역 근처에 배선된 동일한 호스는 지속적인 복사열을 받아 호스 커버 및 보강 시스템의 온도를 상승시킬 수 있습니다.
일반적인 외부 위험 요소는 다음과 같습니다.
따라서 유압 호스 파이어 슬리브는 외부 보호층으로 사용됩니다. 이는 올바른 호스 선정, 배선 또는 시스템 설계를 대체하지는 않습니다. 대신 환경적 노출을 완전히 제거할 수 없는 곳에서 열적 및 기계적 보호를 추가해 줍니다.

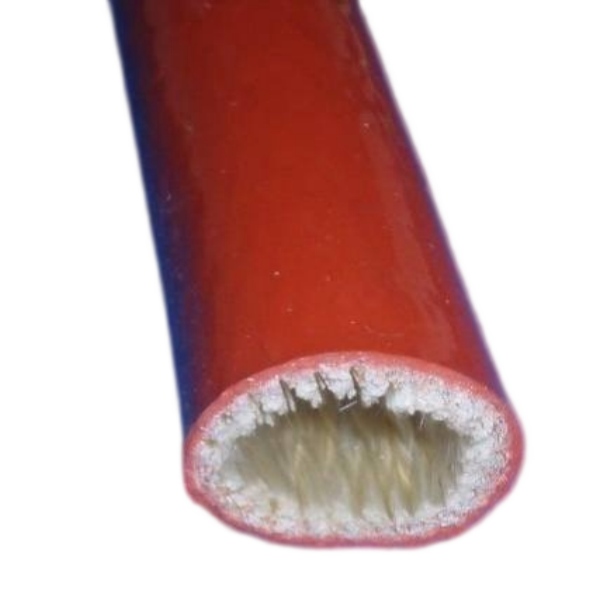

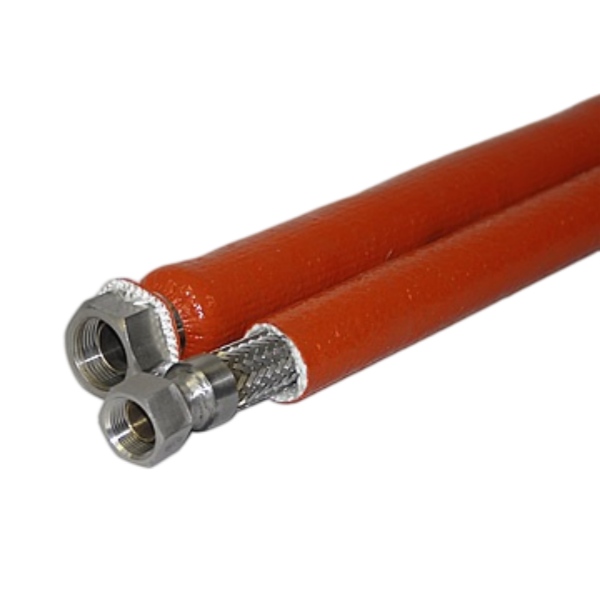

전형적인 파이어 슬리브는 실리콘 고무로 피복된 고온 유리섬유 직물 기재로 구성됩니다. 각 층은 서로 다른 기능을 수행합니다.
유리섬유 구조는 슬리브의 주된 단열 본체를 형성합니다. 두께와 직물 구조는 외부 환경과 하부의 유압 호스 간의 열전달을 줄이는 데 도움을 줍니다.

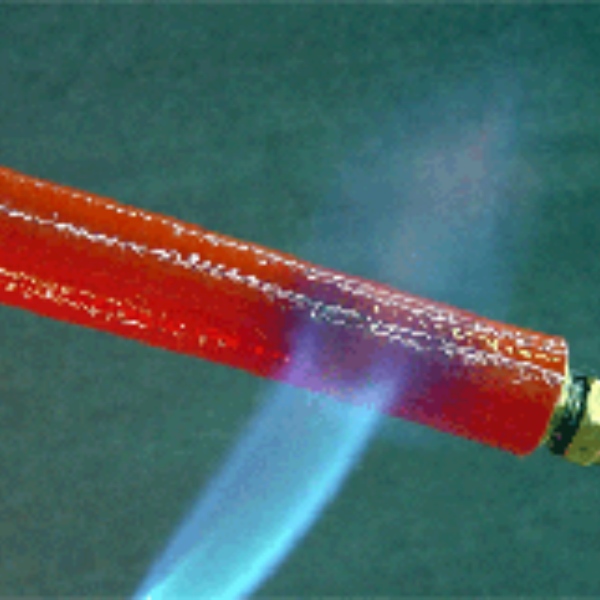

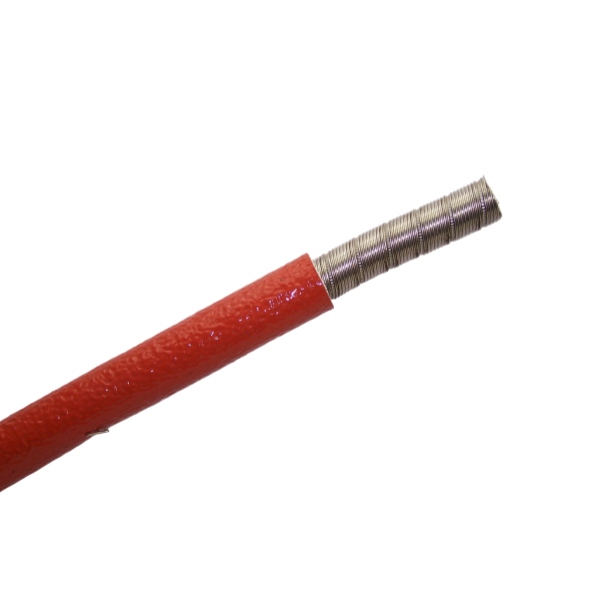

실리콘 코팅은 슬리브가 가혹한 산업 조건을 견딜 수 있도록 유연한 외관을 제공합니다. 특정 파이어 슬리브 구조 및 자격에 따라 화염 노출, 오일 오염, 마모 및 용융 비산물에 대한 저항성을 제공할 수 있습니다.
이러한 조합은 고온 영역에 위치한 유압 호스, 연료 라인, 오일 라인, 케이블 및 기타 부품 주위에 실리콘 코팅 유리섬유 파이어슬리브가 널리 사용되는 이유를 설명해 줍니다.
모든 유압 호스 슬리브가 동일한 위험을 목적으로 하는 것은 아닙니다.
| 보호 요구 사항 | 일반적인 슬리브 적용 방식 |
|---|---|
| 일반 마찰 및 마모 | 내마모성 텍스타일 호스 슬리브 |
| 날카롭거나 심한 기계적 접촉 | 강력한 기계적 보호 |
| 복사열 | 내열 또는 방화 슬리브 |
| 화염 노출 | 검증된 내화 슬리브 |
| 용융 금속 비산 | 해당 환경을 위해 설계된 실리콘 코팅 고온 내화 슬리브 |
| 열 및 마모 | 적절한 벽 구조와 기계적 내구성을 갖추어 선택된 내화 슬리브 |
중요한 점은 유압 호스 열 보호는 주요 고장 위험에 따라 선택되어야 한다는 것입니다. 경량 마모 방지 슬리브를 자동으로 내화 슬리브로 취급해서는 안 되며, 내화 슬리브를 외관이나 색상만 보고 선택해서도 안 됩니다.
산업용 구매자와 엔지니어의 경우, 슬리브 선택은 카탈로그의 직경보다는 적용 분야부터 시작해야 합니다.
열 부하가 어디에서 발생하는지 확인하십시오.
예시는 다음과 같습니다:
복사열, 직접적인 표면 접촉, 화염 노출 및 용융 금속 비산은 서로 다른 위험 요소입니다. 이를 동일한 사양으로 취급해서는 안 됩니다.
일반적으로 고려해야 할 온도는 최소 두 가지입니다:
카탈로그에 인쇄된 가장 높은 온도만 사용하여 슬리브를 선택하지 마십시오. 지속 시간, 열원, 열원으로부터의 거리, 공기 흐름, 호스 구조 및 설치 형상 모두가 실제 성능에 영향을 미칩니다.
광산 장비, 제철소, 주물 공장 및 기타 중공업 시스템은 단순한 복사열 차폐 이상의 보호가 필요할 수 있습니다.
화염 저항성 또는 용융 금속 비산 방지가 중요한 경우, 관련 시험 성적서를 요청하고 선택한 내화 유압 호스 슬리브가 필요한 서비스 조건에 대해 평가되었는지 확인하십시오.
BSTFLEX는 다양한 제3자 시험 및 규정 준수 문서로 뒷받침되는 유압 호스 내화 슬리브 제품을 제공합니다. 모든 슬리브 구조가 동일한 인증을 받았다고 가정하기보다는 고객의 프로젝트에 맞는 특정 보고서를 확인해야 합니다.
유압 시스템에 설치된 내화 슬리브는 오일 미스트, 유압유 또는 연료가 존재할 수 있는 환경에서 자주 작동합니다.
따라서 슬리브는 단순한 고온용 직물이 아닌 완전한 보호 시스템으로 평가되어야 합니다. 산업용 애플리케이션의 경우, 예상되는 유체에 대한 저항성은 장기적인 성능에 중요한 요소가 될 수 있습니다.
열이 유일한 문제는 아닌 경우가 많습니다.
굴착기, 로더, 광산 장비, 농기계 및 산업용 장비의 유압 호스는 작동 중에 지속적으로 움직입니다. 슬리브가 다음과 같은 부위에 마찰될 수 있습니다:
열과 마모가 모두 심한 경우, 견적 요청 시 이를 명시하십시오. 슬리브 구조, 두께 및 설치 방식을 그에 맞춰 조정해야 할 수도 있습니다.
올바른 사이즈 결정은 내화 슬리브 선택에서 가장 중요한 부분 중 하나입니다.
슬리브는 단순히 유압 호스의 공칭 내경에 따라 선택하는 것이 아니라,보호가 필요한 호스 어셈블리 섹션의 외경에 따라 선택됩니다.
내화 슬리브 내부에 남아 있는 커버 구조를 포함하여 완성된 호스의 외경(OD)을 측정하십시오.
공칭 내경(ID)이 같은 두 호스의 외경이 동일하다고 가정하지 마십시오. 호스 벽 구조는 제조업체와 압력 등급에 따라 다릅니다.
튜브형 내화 슬리브는 조립 중에 구성품 위로 미끄러져 들어갈 수 있어야 합니다.
호스에 이미 대형 엔드 피팅이 설치되어 있는 경우, 피팅 외경이 호스 외경보다 상당히 클 수 있습니다. 이는 설치에 영향을 줄 수 있습니다.
두 가지 일반적인 접근 방식이 있습니다:
BSTFLEX는 또한 기존의 튜브형 슬리브 설치가 어려운 개조(retrofit) 애플리케이션을 위해 탈착식 내화 슬리브 구조를 제조합니다.
슬리브는 과도한 압축 없이 호스 위에 맞아야 합니다. 동시에, 불필요하게 슬리브 사이즈를 크게 하면 느슨한 재질이 생겨 배선에 방해가 되고 완성된 어셈블리를 고정하기가 더 어려워질 수 있습니다.
올바른 여유 공간은 다음에 따라 달라집니다:
OEM 프로젝트의 경우, 호스 대시 번호만 지정하는 것보다 실제 호스 외경과 피팅 치수를 제공하는 것이 더 신뢰할 수 있습니다.
| 프로젝트 정보 | 제공해야 할 정보의 예 |
|---|---|
| 유압 호스 외경(OD) | 실제 측정된 외경 |
| 보호가 필요한 호스 길이 | 보호 구간 또는 최종 절단 길이 |
| 피팅 외경(OD) | 슬리브가 설치된 피팅 위를 통과해야 하는 경우 필요 |
| 연속 온도 | 일반 작동 환경 |
| 열원 | 배기, 용광로, 용융 금속, 엔진, 공정 라인 등 |
| 노출 유형 | 복사열, 화염, 비산물 또는 고온 표면 근접 |
| 설치 조건 | 신규 호스 어셈블리 또는 개조 |
| 수량 | 프로토타입, 배치 생산 또는 연간 OEM 수요 |
이 정보를 제공하면 파이어 슬리브 제조업체가 일반적인 크기 가정에 의존하는 대신 더 적절한 구조와 직경을 추천할 수 있습니다.
유압 라인은 엔진, 뜨거운 부품 및 까다로운 기계적 환경 주변에서 작동할 수 있습니다. 열 및 화염 위험이 있는 곳에는 내화성 호스 보호 장치를 지정할 수 있습니다.
굴착기, 로더, 크레인 및 기타 이동식 장비는 높은 유압과 진동, 움직임, 엔진 열 및 제한된 배선 공간을 결합합니다.
이러한 응용 분야에는 복사열, 화염 및 용융 금속 비산물이 포함될 수 있습니다. 슬리브 선택 시 열 노출과 관련 테스트 요구 사항을 모두 고려해야 합니다.
용광로, 오븐, 고온 공정 장비 및 가열된 파이프라인 근처에 배선된 유압 라인은 유압 시스템의 나머지 부분이 적당한 주변 온도에서 작동하더라도 국부적인 열 보호가 필요할 수 있습니다.
배기 부품 근처에 배선된 유압, 오일 및 유체 라인은 배선 변경이나 물리적 열 차폐만으로는 충분한 보호를 제공하지 못할 때 추가적인 열 분리 효과를 얻을 수 있습니다.
이동식 유압 시스템은 종종 엔진 근처에서 작동하며 지속적인 기계적 움직임을 겪으므로, 서비스 신뢰성을 위해 올바른 호스 배선과 외부 보호가 중요합니다.
기존의 튜브형 파이어 슬리브는 어셈블리가 완료되기 전에 설치할 수 있으므로 새 호스 생산 중에 잘 작동합니다.

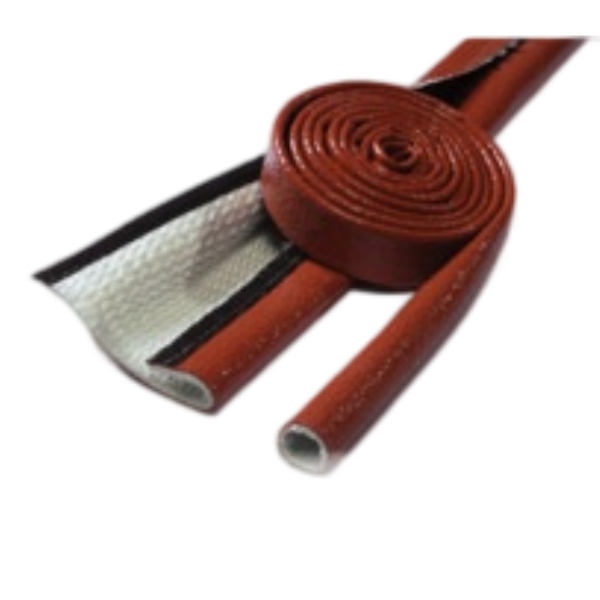

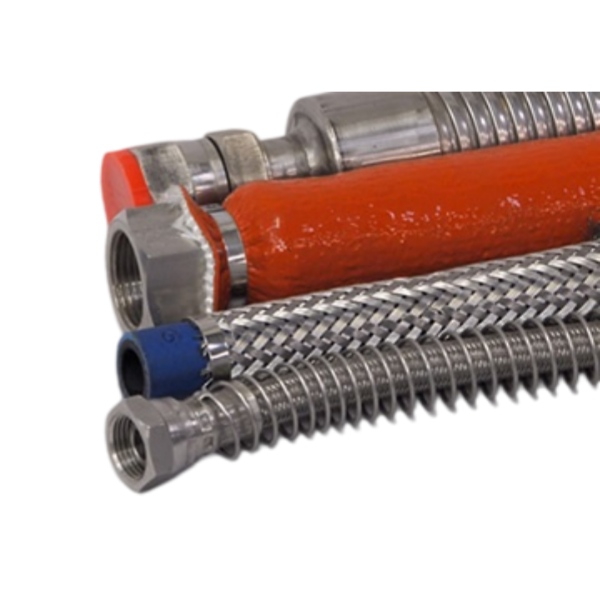

다음과 같은 경우 랩어라운드 또는 탈착식 구조가 유용합니다:
이러한 경우 후크 앤 루프(벨크로) 또는 기타 개폐형 파이어 슬리브 구조를 사용하면 개조 설치를 간소화할 수 있습니다.
보호 슬리브는 유압 시스템 설계의 일부가 되어야 하며, 설계를 대체해서는 안 됩니다.
가능한 경우, 먼저 다음을 통해 위험 요소를 줄이십시오:
그유압 호스용 파이어 슬리브는 피할 수 없는 외부 노출에 대한 추가적인 보호 층이 됩니다.
새로운 OEM 또는 맞춤형 유압 호스 보호 프로젝트의 경우, 다음 정보를 가능한 한 많이 보내주십시오:
이 정보는 슬리브를 특정 설치 환경에 맞춰야 하는 OEM 호스 조립 업체, 중장비 제조업체 및 산업용 유지보수 프로젝트에 특히 유용합니다.
BSTFLEX는 유압 호스, 케이블, 튜브 및 유체 라인 보호를 위한 실리콘 코팅 유리섬유 파이어 슬리브를 제조합니다. 산업용 및 OEM 애플리케이션을 위한 표준 및 맞춤형 구조를 이용할 수 있습니다.
그유압 호스 보호 파이어 슬리브는 고온, 화염, 용융물 비산, 마모 및 까다로운 산업 작동 조건에 노출되는 유압 시스템을 위해 설계되었습니다.
다른 슬리브 구조, 설치 방법 또는 애플리케이션별 솔루션이 필요한 프로젝트의 경우, 전체 파이어 슬리브 제품군을 살펴보십시오.
올바른 슬리브는 열원, 연속 작동 온도, 화염 또는 비산 노출, 호스 움직임, 유체 노출, 설치 방법 및 필수 인증에 따라 달라집니다. 열 및 화염 보호가 필요한 경우 실리콘 코팅 유리섬유 파이어 슬리브가 일반적으로 사용됩니다.
공칭 호스 내경이나 대시 사이즈만 고려하지 말고 유압 호스의 실제 외경부터 시작하십시오. 또한 피팅 외경, 굽힘 형상, 그리고 슬리브를 호스 조립 완료 전과 후 중 언제 설치할지도 고려하십시오.
예, 하지만 설치 방법이 중요합니다. 튜브형 슬리브는 일반적으로 호스 위로 밀어 넣어야 합니다. 피팅으로 인해 이것이 불가능하거나 호스 분리가 원치 않는 경우, 랩어라운드형 또는 탈착식 파이어 슬리브가 더 실용적일 수 있습니다.
파이어 슬리브는 추가적인 기계적 보호를 제공할 수 있지만, 실제 마모 심각도에 따라 필요한 구조를 선택해야 합니다. 심각한 기계적 마모가 주를 이루는 용도에는 다른 또는 추가적인 호스 보호 시스템이 필요할 수 있습니다.
파이어 슬리브를 단순히 방수 커버로 지정해서는 안 됩니다. 주요 기능은 열, 화염 및 환경 보호입니다. 방수가 프로젝트 요구 사항인 경우 전체 설치 및 끝단 처리 방법을 별도로 검토해야 합니다.
예. BSTFLEX는 다양한 직경, 길이, 구조, 색상 및 OEM 요구 사항을 지원합니다. 고객은 평가를 위해 도면, 호스 치수, 작동 조건 또는 샘플을 제공할 수 있습니다.
광산 장비, 건설 기계, 제강, 자동차 시스템 또는 산업용 유압 장비용 유압 호스 열 보호 제품을 선택하는 경우, 호스 외경, 작동 온도, 열원, 필요한 길이 및 설치 조건을 BSTFLEX에 보내주십시오.
당사 팀은 적용 분야를 평가하고 표준 규격 또는 맞춤형 구조의 적합한 내화 유압 호스 슬리브를 추천해 드릴 수 있습니다.
BSTFLEX에 데이터시트, 시험 성적서, 샘플 또는 OEM 견적을 요청하십시오.
