유리섬유 올챙이 가스켓: 코어 유형 및 산업적 응용

교체용 가스켓은 원래의 외부 치수와 일치하더라도 산업용 오븐 도어가 닫히는 방식을 바꿀 수 있습니다. 그 차이는 눈에 보이는 유리섬유 커버가 아니라 벌브(bulb) 내부에 있을 수 있습니다.

A 유리섬유 올챙이 가스켓(fiberglass tadpole gasket)은 유리섬유 직물 커버와 압축 가능한 밀봉 벌브, 그리고 평평한 장착 테일(tail)을 결합한 것입니다. 그러나 벌브에 반드시 유리섬유가 포함되어 있는 것은 아닙니다. 유리섬유 코어, 스테인리스 스틸 코어 또는 중공형 스테인리스 스틸 구조를 사용할 수 있으며, 각각은 압축 및 기계적 지지를 위한 서로 다른 시작점을 제공합니다.

장비 제조업체와 유지보수 팀에게 실질적인 문제는 단순히 어떤 가스켓이 열을 견디느냐가 아닙니다. 도어에 과도한 부하를 주거나, 커버를 손상시키거나, 유용한 압축 범위를 잃지 않으면서 개구부 주변의 필요한 접촉을 유지할 수 있는 구조가 무엇인지가 중요합니다.

이 가이드는 BSTFLEX 올챙이 가스켓 및 올챙이 씰 제품군 내의 세 가지 유리섬유 커버 구조를 비교하고 산업용으로 지정하는 방법을 설명합니다.

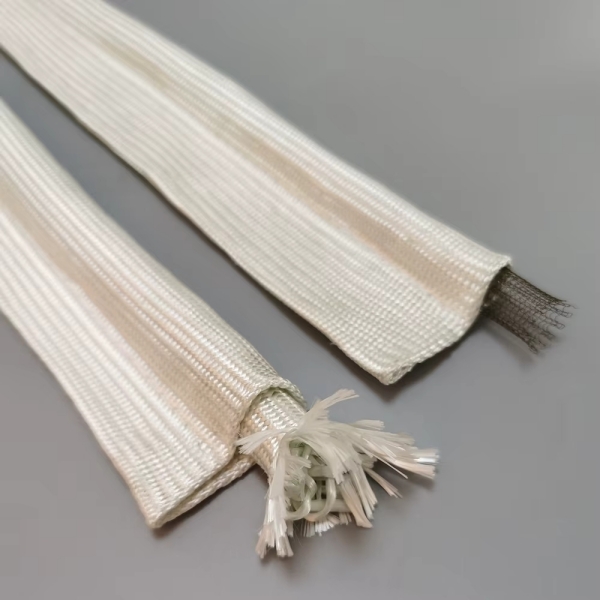

동일한 유리섬유 커버 아래의 세 가지 코어 유형

커버는 노출된 직물을 식별합니다. 코어 사양은 벌브를 무엇이 지지하는지를 설명합니다. 이 두 가지 세부 사항을 분리하면 제품을 비교하기가 더 쉬워지며 외관만 보고 씰을 주문하는 실수를 피할 수 있습니다.

이러한 설명은 선택을 위한 시작점일 뿐, 유연성이나 서비스 수명에 대한 보편적인 순위가 아닙니다. 코어 밀도, 와이어 직경, 메쉬 구조, 벌브 크기 및 커버 장력은 완성된 가스켓의 거동을 변화시킬 수 있습니다.

유리섬유 코어: 비금속 밀봉 벌브

유리섬유 코어는 벌브 본체를 만들기 위해 금속 보강재 대신 섬유 소재를 사용합니다. 압축은 내부 직물 구조의 변형과 재배치를 통해 발생합니다.

이 구조는 유연한 비금속 코어가 선호될 때 평가해 볼 가치가 있습니다. 그 견고함은 여전히 코어가 어떻게 제조되는지에 따라 달라집니다. 외부 직경이 같은 두 개의 유리섬유 코어라도 압축하는 데 동일한 힘이 필요하지 않을 수 있습니다.

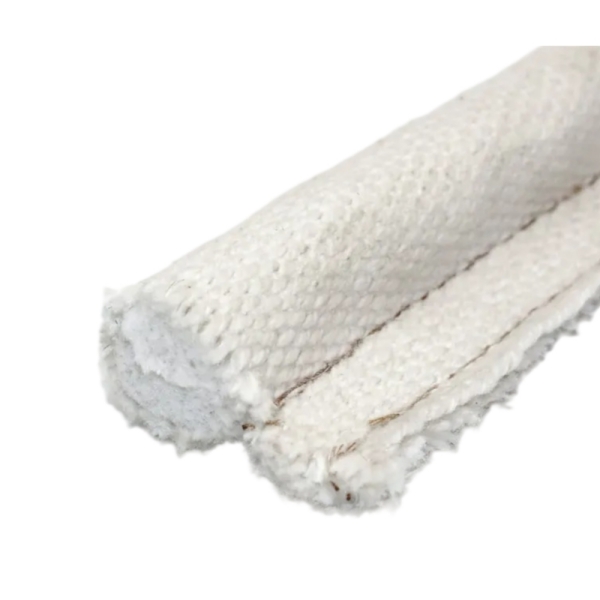

유리섬유 커버 유리섬유 코어 올챙이 가스켓은 이러한 커버와 코어 조합을 제공합니다. 교체 프로젝트의 경우 치수뿐만 아니라 필요한 압축 반응도 지정하십시오.

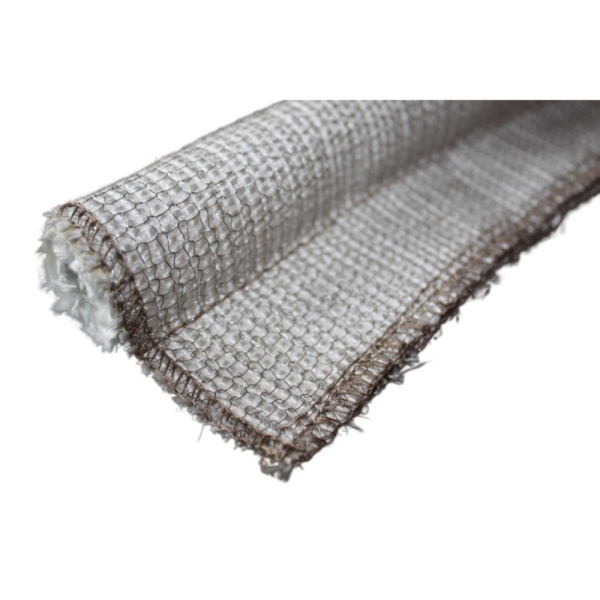

스테인리스 스틸 코어: 내부 금속 지지대

스테인리스 스틸 코어는 밀봉 벌브 내부에 금속 지지대를 도입합니다. 메쉬 구조에서 와이어 배열은 유리섬유 직물 아래의 프로파일을 지지하면서 변형을 허용합니다.

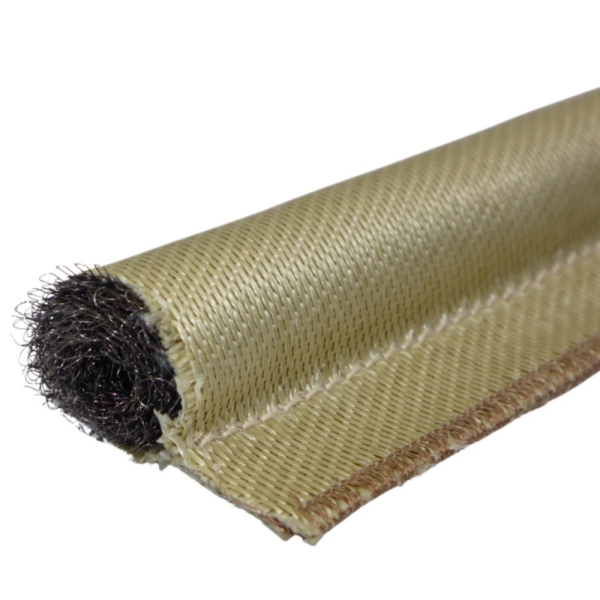

유리섬유 커버 스테인리스 스틸 코어 올챙이 가스켓은 내부 보강이 중요한 요구 사항인 장비의 후보입니다. 코어는 단순히 "스테인리스 스틸"이라는 단어가 아니라 구조별로 지정해야 합니다.

모든 스테인리스 스틸 코어가 동일한 스프링 복원력, 닫힘 힘 또는 내구성을 가지고 있다고 가정하지 마십시오. 합금 및 코어 세부 정보를 요청한 다음 의도된 압축 높이에서 완성된 프로파일을 평가하십시오.

중공형 스테인리스 스틸 코어: 중심이 비어 있는 구조

중공 코어는 단순히 비어 있는 직물 벌브가 아닙니다. 이 구조에서는 스테인리스 스틸 구조물이 유리섬유 커버 아래의 열린 중앙 영역을 둘러싸고 있습니다.

이러한 기하학적 구조는 벌브가 안쪽으로 변형될 수 있는 공간을 제공합니다. 이는 도어의 닫힘 힘이 제한적이거나 가스켓이 밀봉 둘레의 변형을 수용해야 할 때 유용할 수 있습니다. 실제 성능은 와이어 구조와 전체 가스켓 프로파일에 따라 달라집니다.

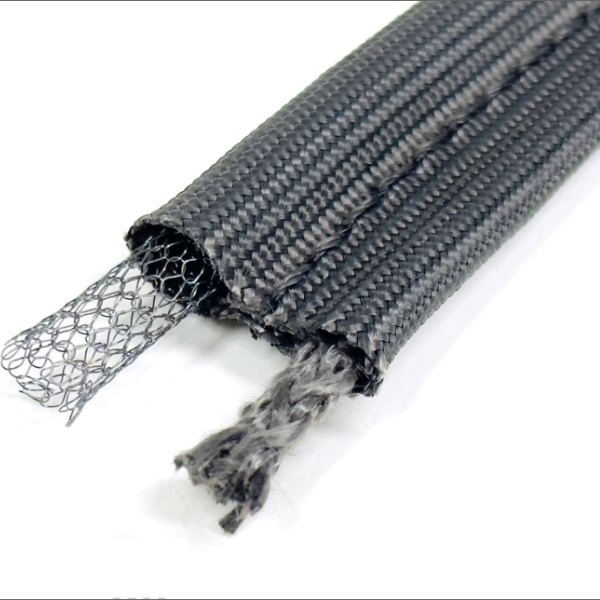

그 유리섬유 커버 스테인리스 스틸 중공 코어 올챙이 가스켓은 검토해야 할 관련 구조입니다. 중공 벌브가 무한정 납작해질 수 있다고 가정하기보다는 작동 압축 범위를 확인하십시오.

코어 재질과 코어 기하학적 구조는 서로 다른 사양입니다

“스테인리스 스틸”은 재질군을 식별합니다. “중공”은 구조적 특징을 식별합니다. 따라서 가스켓은 스테인리스 스틸 코어와 중공 코어를 동시에 가질 수 있습니다.

마찬가지로, “솔리드 메쉬 코어”는 단단한 고체 금속 막대가 아닌 메쉬 구성을 설명합니다. 조달 도면은 제조업체가 모호한 설명을 해석할 필요가 없도록 실제 구조를 충분히 명확하게 식별해야 합니다.

유용한 사양은 커버, 코어 재질, 코어 기하학적 구조 및 프로파일 치수를 결합합니다. 예: 직조 유리섬유 커버, 스테인리스 스틸 중공 메쉬 코어, 지정된 자유 벌브 높이, 정의된 테일 폭 및 합의된 설치 높이.

압축률은 닫힘 힘을 알려주지 않습니다

압축은 벌브 높이가 얼마나 감소하는지를 설명합니다. 닫힘 힘은 해당 감소를 달성하는 데 필요한 하중을 설명합니다. 이들은 관련이 있지만 서로 바꿔 사용할 수는 없습니다.

하중 방향으로 측정된 벌브의 경우, 공칭 압축은 다음과 같이 표현할 수 있습니다:

공칭 압축(%) = (자유 벌브 높이 − 설치된 벌브 높이) ÷ 자유 벌브 높이 × 100

예를 들어, 16mm의 자유 벌브 높이를 12mm의 설치 높이로 줄이면 25%의 공칭 압축이 됩니다. 이는 치수 예시일 뿐, 모든 올챙이 가스켓에 권장되는 압축 설정은 아닙니다.

동일한 비율로 압축된 두 개의 가스켓이라도 서로 다른 하중이 필요할 수 있습니다. OEM 설계의 경우, 가능한 경우 압축-하중 정보를 요청하거나 실제 장착 및 접촉 조건을 나타내는 고정 장치에서 샘플을 평가하십시오.

복원력 또한 중요합니다. 하중을 제거한 후 벌브가 원래 높이로 완전히 돌아오지 않을 수 있습니다. 허용 가능한 잔류 변형량은 장비의 개폐 빈도 및 사용 온도와 함께 고려해야 합니다.

산업용 애플리케이션: 장비 요구 사항부터 시작하십시오

배치, 경화 및 건조 오븐 도어

산업용 오븐 도어 가스켓의 경우, 닫힌 간격과 사용 가능한 래치 힘부터 시작하십시오. 과도한 압축 하중이 필요한 씰은 도어가 의도한 위치에 도달하지 못하게 할 수 있습니다.

유리섬유 코어 구조는 유연한 비금속 벌브가 선호될 때 평가할 수 있는 한 가지 옵션입니다. 설계상 금속 지지가 필요한 경우, 동일한 설치 조건에서 스테인리스 스틸 대안을 비교하십시오.

선택 시에는 짧은 직선 샘플만 고려할 것이 아니라 모서리와 경첩 측면을 포함한 전체 둘레를 고려해야 합니다.

자주 열리는 액세스 도어

검사 도어 및 생산 액세스 패널은 씰에 반복적인 기계적 요구를 가합니다. 반복적인 닫힘 후 벌브가 어떻게 반응하는지, 테일이 계속 고정되어 있는지, 커버가 주변 금속에 문질러지는지 평가하십시오.

스테인리스 스틸 코어는 내부 보강을 제공할 수 있지만, 노출된 유리섬유 커버를 모든 마모 원인으로부터 보호하지는 않습니다. 코어 교체를 완전한 해결책으로 간주하기 전에 도어 정렬, 접촉 가장자리 및 이동 방향을 확인하십시오.

대형 커버 및 가변 밀봉 간격

대형 커버에서는 닫힌 간격이 위치마다 다를 수 있습니다. 중공 코어 프로파일은 가스켓이 과도한 닫힘 하중 없이 유용한 변형 범위가 필요할 때 평가할 가치가 있습니다.

가장 작은 간격과 가장 큰 간격을 모두 측정하십시오. 벌브는 가장 좁은 지점에서 과도하게 압축되지 않으면서 가장 넓은 위치에서 접촉을 유지해야 합니다. 더 큰 직경만으로는 해당 충돌을 해결할 수 없습니다.

용광로 액세스 패널, 덕트 및 댐퍼

용광로 액세스 패널 및 가열 덕트 장비의 경우, 가스켓 위치의 온도를 설정하십시오. 공정 챔버 온도가 반드시 커버, 스티칭 또는 코어가 경험하는 온도와 동일한 것은 아닙니다.

덕트 및 댐퍼 애플리케이션은 또한 정의된 누출 요구 사항 및 압력 차이를 필요로 합니다. 유리섬유 직물 올챙이 가스켓이 열 둘레 밀봉에 적합하다는 이유만으로 가스 기밀 또는 압력 등급 씰을 제공한다고 가정해서는 안 됩니다.

봉쇄가 안전에 중요한 경우, 전체 조인트는 애플리케이션별 자격 요건이 필요합니다.

온도 선택은 전체 가스켓에 적용됩니다

고온 유리섬유 가스켓은 단순한 유리 직물 조각이 아니라 하나의 조립품입니다. 사용 가능한 서비스 조건은 커버 등급, 직물 마감, 코어, 스티칭 및 모든 코팅 또는 부착 재료에 따라 달라집니다.

코어를 유리섬유에서 스테인리스 스틸로 변경한다고 해서 외부 커버의 온도 성능이 자동으로 증가하는 것은 아닙니다. 마찬가지로, 내열성 코어가 부적절한 코팅이나 봉제 구조를 보완할 수는 없습니다.

연속 온도, 피크 온도 및 피크 지속 시간을 별도로 지정하십시오. 또한 가스켓이 뜨거운 기류, 가열된 금속과의 접촉, 복사열 또는 직접적인 화염 노출을 경험하는지 확인하십시오.

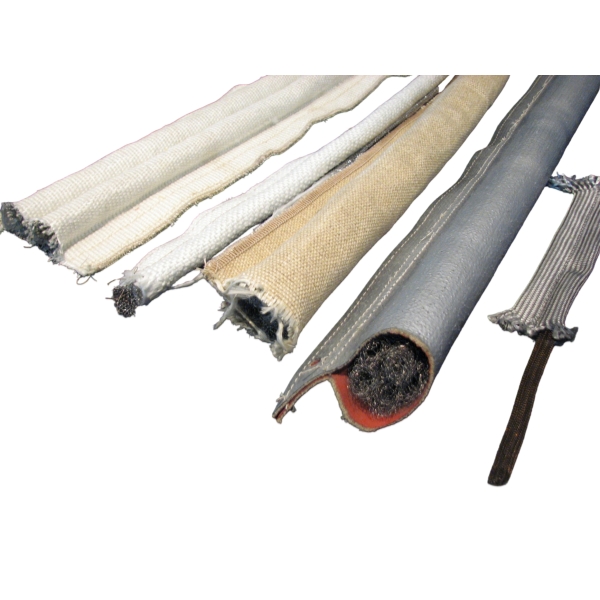

유리섬유가 부적합한 경우, 고온 올챙이 씰 컬렉션에서 대체 커버 및 코어 조합을 검토하십시오. 한 가지 구성 요소를 개별적으로 변경하기보다는 전체 시스템으로서 교체 구조를 선택하십시오.

유리섬유 올챙이 가스켓 테이프, 플랫 테이프 및 로프는 동일하지 않습니다

용어 유리섬유 올챙이형 개스킷 테이프은 벌브(bulb)와 테일(tail)이 결합된 밀봉 프로파일을 의미합니다. 평평한 유리섬유 스트립이나 별도의 유리섬유 로프와 혼동해서는 안 됩니다.

평평한 테이프는 폭 전체에 걸쳐 비교적 균일한 단면을 제공합니다. 로프는 통합된 장착 테일 없이 밀봉 본체만을 제공합니다. 올챙이형 프로파일은 벌브의 접촉 기능과 테일의 고정 기능을 분리합니다.

이 제품들은 관련 재료를 사용할 수 있지만, 장착 방식과 사용 가능한 압축률은 다릅니다. 한 형태를 다른 형태로 교체할 때는 단순히 공칭 폭을 맞추는 것이 아니라 조인트 형상을 확인해야 합니다.

마모된 개스킷을 복제하기 전에 조인트를 측정하십시오

오래된 개스킷은 유용한 증거가 될 수 있지만, 더 이상 원래의 프로파일을 나타내지 않을 수 있습니다. 영구적인 압축, 늘어난 직물 및 손상된 모서리로 인해 사용된 샘플은 오해의 소지가 있을 수 있습니다.

장비 측정값과 함께 샘플을 제공하십시오. 단면 스케치에는 자유 벌브 치수, 테일 폭 및 전체 폭이 구분되어야 합니다.

테일 폭을 명시할 때는 도면에 측정 끝점을 표시하십시오. 이는 노출된 장착 테일과 전체 프로파일 폭 사이의 혼동을 방지합니다.

생산 주문 전 프로파일 검증

새로운 OEM 설계나 코어 구조 변경의 경우, 생산 수량으로 넘어가기 전에 샘플 승인 절차를 거치십시오. 다음 점검 사항은 실질적인 시작점을 제공하며, 수용 한계는 장비 요구 사항에서 도출되어야 합니다.

적합성 및 폐쇄성: 의도된 고정 방식으로 샘플을 장착하십시오. 벌브가 맞물리는 표면에 잘 닿는지, 문이 올바르게 닫히는지, 테일이 조인트를 방해하지 않는지 확인하십시오.

압축 및 복원력: 의도된 설치 높이에서 프로파일을 평가하십시오. 닫는 힘, 잔류 변형 및 대표적인 개폐 주기 후의 동작을 확인하십시오.

열 노출: 대표적인 서비스 조건에서 전체 구조를 평가하십시오. 노출 후 커버, 스티칭, 코어 및 고정 상태를 검사하십시오.

조인트 성능: 적절한 장비 테스트를 사용하여 합의된 누출 또는 열 성능 요구 사항을 확인하십시오. 시각적 접촉만으로는 모든 밀봉 요구 사항을 입증할 수 없습니다.

자주 묻는 질문

유리섬유 올챙이형 개스킷은 항상 유리섬유 코어를 가지고 있습니까?

아니요. 유리섬유는 외부 커버를 설명할 수 있으며, 벌브 내부에는 유리섬유, 스테인리스 스틸 또는 기타 지정된 코어가 포함될 수 있습니다. 주문 시 커버와 코어를 모두 명시하십시오.

중공 코어 개스킷이 항상 유리섬유 코어 개스킷보다 부드럽습니까?

보편적인 비교는 적용되지 않습니다. 중공 형상은 변형을 위한 공간을 제공하지만, 와이어 구조, 섬유 밀도, 벌브 치수 및 커버 장력이 실제 압축 하중에 영향을 미칩니다. 완성된 샘플이나 관련 테스트 데이터를 비교하십시오.

스테인리스 스틸 코어를 사용하면 외부 표면의 내마모성이 더 높아집니까?

코어는 내부 지지력을 제공합니다. 추가적인 보호 층이 지정되지 않는 한 유리섬유 커버가 노출된 접촉 표면으로 남습니다. 표면 마찰은 커버 선택과 장비 형상을 통해 해결해야 합니다.

오븐 문과 용광로 문에 동일한 프로파일을 사용할 수 있습니까?

가능할 수도 있지만, 장비 이름만으로는 적합성을 판단하기에 충분하지 않습니다. 실제 가스켓 온도, 간격, 닫힘 힘, 움직임, 분위기 및 밀봉 요구 사항을 비교하십시오.

맞춤형 유리섬유 올챙이 가스켓 견적을 받으려면 무엇이 필요합니까?

단면 도면이나 샘플, 자유 벌브 치수, 테일 치수, 필요한 길이, 수량, 닫힌 간격 및 작동 조건을 제공하십시오. 알려진 경우 기존 코어 사양을 포함하십시오.

BSTFLEX 유리섬유 올챙이 가스켓 사양 지정

BSTFLEX는 OEM 및 교체 프로젝트를 위해 다양한 내부 구조를 가진 유리섬유 피복 올챙이 가스켓을 제조합니다. 벌브 치수, 장착 테일 및 완제품 길이는 도면, 샘플 및 장비 요구 사항에 맞춰 개발할 수 있습니다.

다음으로 시작하십시오: 유리섬유 코어 구조 비금속 벌브의 경우, 다음을 검토하십시오: 스테인리스 스틸 코어 구조 내부 금속 지지대의 경우, 또는 다음을 평가하십시오: 중공 스테인리스 스틸 코어 구조 개방형 중심 형상이 필요한 압축에 적합한 경우.

견적을 받으려면 BSTFLEX에 가스켓 도면과 적용 세부 정보를 보내십시오. 제안서가 전체 밀봉 어셈블리를 다룰 수 있도록 필요한 수량, 사용 온도, 닫힌 간격 및 장착 방식을 포함하십시오.
