카본 아라미드 하이브리드 슬리빙: 브레이드 구조 및 복합재 응용

두 개의 탄소 및 아라미드 슬리브는 동일한 섬유 유형을 포함하고도 완전히 다른 복합재 부품을 만들어낼 수 있습니다. 하나는 원사를 다른 반복 패턴으로 배치할 수 있습니다. 다른 하나는 툴 위에서 더 넓게 벌어져 편조 각도를 변경하고 테이퍼 구간에서 균일하지 않은 커버리지를 남길 수 있습니다. 구조용 튜브의 경우, 유용한 질문은 수지를 위해 위치가 잡힌 후 실제 맨드릴에서 보강재가 어떤 모습인가 하는 것입니다.

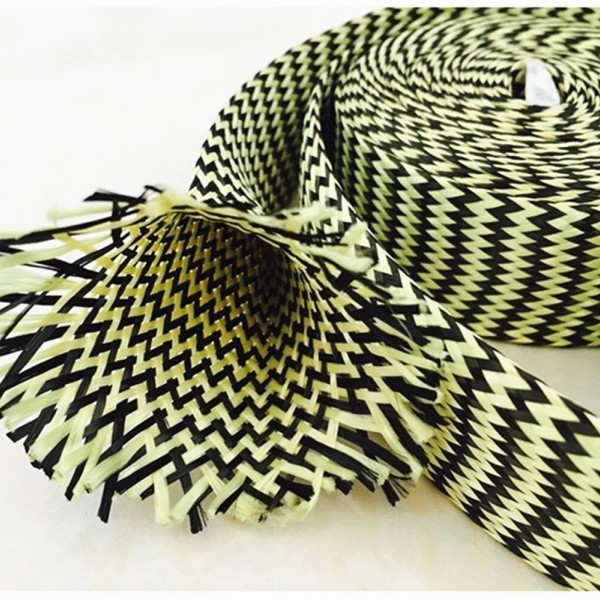

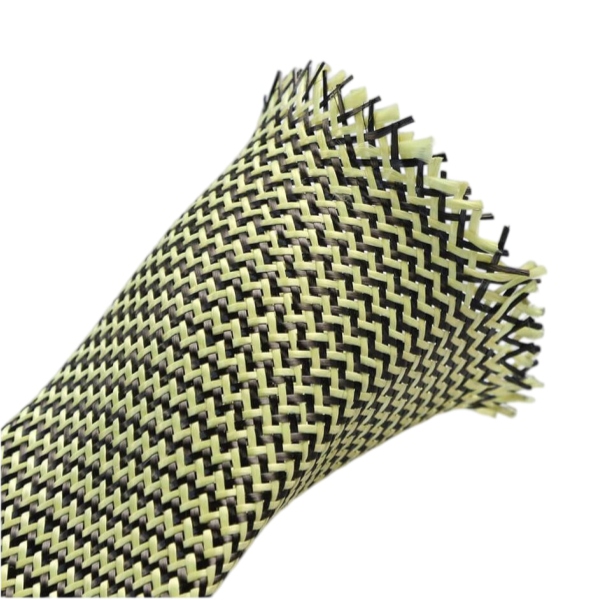

BSTFLEX의 아라미드 탄소 하이브리드 슬리빙은 탄소 및 아라미드 섬유로 만든 이축 관형 브레이드입니다. 제품 페이지에서는 맞춤형 직경, 편조 각도 및 탄소 대 아라미드 비율을 제공합니다. 이러한 옵션은 구매자가 적층 방식을 지정할 수 있는 여지를 주지만, 각 옵션에는 설치된 직경, 원하는 섬유 배치, 부품 제작에 사용되는 공정이라는 기준 조건이 필요합니다.

첫째, 하이브리드 층이 수행해야 하는 역할 결정하기

복합재 샤프트나 튜브에서 탄소는 일반적으로 강성을 위해 선택되는 반면, 아라미드는 손상 내성이 중요한 곳에 포함될 수 있습니다. 최종 거동은 섬유 이름만으로 결정되지 않습니다. 각 섬유의 비율, 브레이드 내에서의 위치, 다른 플라이, 수지 및 경화 모두 완성된 부품에 영향을 미칩니다. 따라서 제안된 하이브리드는 기존 적층판 또는 명확히 정의된 설계 목표와 비교해야 합니다.

이 슬리브가 주 보강재인지, 외측의 손상 내성 층인지, 아니면 다른 플라이 위의 가시적 마감재인지 공급업체에 알리십시오. 외장 미관용 층은 매립된 구조용 층에는 없는 외관 요구사항이 있을 수 있습니다. 부품이 충격 또는 비틀림 목표를 충족해야 하는 경우, 부품 수준에서 테스트 방법과 합격 값을 설정하십시오. 슬리브 설명만으로는 경화된 샤프트를 보증할 수 없습니다.

탄소 및 아라미드 배치 설명하기

'50/50 하이브리드'는 비율의 근거가 없으면 불완전합니다. 명시된 백분율이 섬유 질량, 원사 가닥 수 또는 다른 측정값을 의미하는지 문의하십시오. 두 가지 원사 유형이 둘레를 따라 반복되는 방식을 보여주는 편조 다이어그램이나 근접 사진을 요청하십시오. 시각적 패턴이 중요한 경우, 의도된 직경에서의 외관에 동의하고 제안된 생산 구조의 샘플을 요청하십시오.

반복 주문의 경우, 합의된 원사 유형, 배치 패턴 및 섬유 비율을 구매 사양서에 기록하십시오. 그렇지 않으면 동일한 광범위한 재료 이름으로 설명된 두 개의 슬리브가 서로 다른 표면 패턴과 서로 다른 적층판 구성을 만들어낼 수 있습니다.

작동 직경에서의 편조 각도 명시하기

이축 슬리브는 서로 반대되는 두 방향의 나선형으로 원사를 운반합니다. 튜브가 맨드릴에 맞게 확장되거나 당겨짐에 따라 그 각도가 변합니다. 측정된 직경 없이 제공된 편조 각도는 사용하기 어렵습니다. 단차와 테이퍼를 포함하여 각 섹션의 맨드릴 직경을 명시하고, 해당 섹션에서의 예상 각도와 커버리지를 요청하십시오.

구조를 승인하기 전에 가장 길거나 가장 까다로운 툴 섹션에서 건조 상태의 슬리브를 시험해 보십시오. 걸림 없이 제 위치로 이동할 수 있는지, 직경이 변할 때 패턴이 규칙적으로 유지되는지, 계획된 절단 길이가 여전히 부품을 덮는지 확인하십시오. 최대 확장이 완성된 부품에 가장 적절한 섬유 방향을 제공한다고 가정하지 마십시오.

실제 샘플에서 수지 경로 확인하기

제품 페이지에는 수지 함침(infusion), 진공 백업 및 복합재 적층이 잠재적인 공정으로 나열되어 있습니다. 문의 시 실제 수지, 취급 방법 및 경화 일정을 지정하십시오. 시험 부품에서 두 원사 유형의 젖어듦(wet-out), 교차 지점의 갇힌 공기, 백업 중의 이동 및 절단 끝부분의 품질을 검사하십시오. 본딩 성능이 중요할 때 공급업체와 사이징 또는 표면 처리에 대해 논의하십시오.

제안된 슬리브와 생산 공정으로 샘플을 만든 다음, 동일한 형상과 경화 일정으로 제작된 대조군과 비교하십시오. 기계적 결과와 함께 두께, 질량 및 시각적 커버리지를 기록하십시오. 성능의 변화는 수지 함량과 다른 플라이의 방향을 포함하여 전체 적층판을 염두에 두고 해석해야 합니다.

재료 선택을 명확히 유지하기

탄소 및 아라미드 구조는 탄소 및 유리 브레이드와는 다른 재료 선택을 다룹니다. 사양의 두 번째 섬유가 유리섬유인 경우, 유리섬유 탄소 하이브리드 슬리빙을 참조하고 해당 구조를 별도로 평가하십시오. 탄소와 유리 섬유 비율, 원사 배치 또는 테스트 결과를 탄소와 아라미드 부품에 이전하지 마십시오.

마찬가지로, 경화된 복합재의 사용 온도는 완전한 적층판과 그 환경, 특히 수지 시스템에 의해 결정됩니다. 관련 재료 정보를 요청한 다음, 실제 온도 및 하중 요구사항에 대해 완성된 부품을 검증하십시오.

샘플 채취가 가능한 도면 보내기

유용한 문의는 부품 형상, 하이브리드 플라이의 역할, 그리고 시험할 구조를 식별합니다. 도면과 함께 다음 정보를 포함하십시오:

• 맨드릴 직경 범위, 테이퍼, 단차 및 완성된 피복 길이.
• 원하는 탄소 대 아라미드 비율 및 그것이 표현되는 기준.
• 필요한 원사 배치 또는 승인된 시각적 패턴(해당하는 경우).
• 목표 편조 각도 및 그 기준으로 사용된 설치된 직경.
• 수지, 적층 방법, 경화 일정 및 모든 표면 전처리.
• 시험 수량, 생산량 및 샘플 승인에 사용되는 검사.

도면과 공정 노트를 아라미드 탄소 하이브리드 슬리빙 문의와 함께 보내십시오. 생산용 브레이드를 고정하기 전에 건조 피팅과 경화된 샘플을 승인하십시오. 그것은 단순한 섬유 블렌드 이름이 아니라 실제 제조하는 부품에 연결된 사양을 만들어냅니다.
