편직 파이버글래스 슬리빙: 호스 및 케이블용 직경 선택

호스는 직선 구간을 따라 슬리브에 맞게 올바르게 측정될 수 있지만, 압착된 끝부분은 훨씬 더 넓을 수 있습니다. 케이블 번들은 그 반대의 문제를 야기할 수 있습니다. 슬리브가 커넥터를 통과한 다음 더 작은 배선 주위로 느슨하게 늘어지는 것입니다. 편조 유리섬유 슬리ビング을 선택하려면 설치 전, 가장 큰 특징부를 통과하는 동안, 그리고 보호된 섹션에 안착된 후의 세 순간에 적합성 검사가 필요합니다.

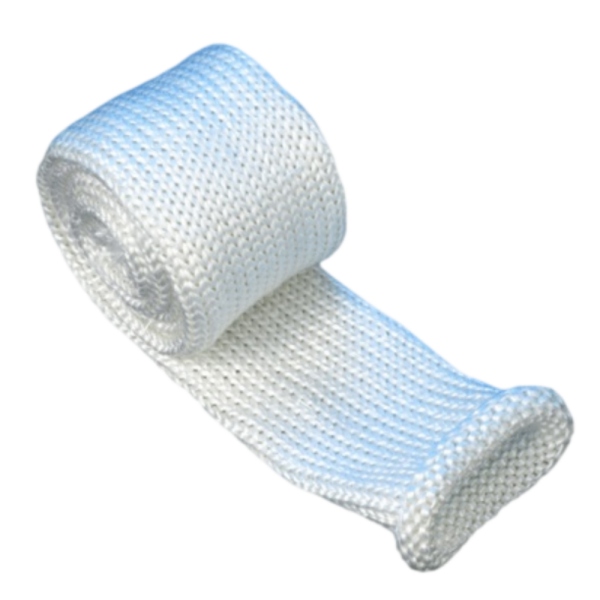

BSTFLEX의 고온용 편직 유리섬유 슬리빙은(는) 텍스처 가공된 유리섬유 원사로 만들어졌으며 산업용 호스, 케이블 하네스 및 파이프용으로 등록되어 있습니다. 제품 페이지에는 13~127mm의 공칭 치수 범위가 나와 있습니다. 공칭 직경은 유용한 시작점이 되지만, 생산 규격을 확정하기 전에 실제 조립품에 선택된 슬리브를 시험해 보아야 합니다.

보호된 실행을 먼저 확인하세요

보호가 필요한 구간을 따라 여러 지점에서 호스 커버 또는 완성된 케이블 번들의 바깥지름을 측정합니다. 슬리브 아래에 테이프, 오버브레이드 또는 기타 영구적인 외피가 남아 있는 경우 이를 포함하십시오. 번들의 경우, 전선들이 실제 제작 형태로 묶인 상태에서 가장 큰 지름을 기록하십시오. 작업대의 느슨한 전선 세트는 오해를 불러일으킬 정도로 작은 측정값을 줄 수 있습니다.

커버해야 할 길이와 브래킷 또는 좁은 꺾임 부위를 통과하는 경로에 유의하십시오. 꺾임 부위에서는 직물 튜브의 모양이 변하여 직선 시료에서보다 한쪽 측면이 조금 더 노출될 수 있습니다. 호스가 구부러지는 동안 슬리브가 고정된 위치를 유지해야 하는 경우, 피팅 테스트에 작업 움직임을 반영하십시오.

그런 다음 설치 장애물을 확인하세요.

슬리브가 통과해야 하는 모든 부품(압착 페럴, 커넥터 셸, 스트레인 릴리프, 플러그 및 국부 케이블 분기부)을 나열하십시오. 호스의 직경이나 공칭 커넥터 지정만이 아니라 가장 큰 외형(outside envelope)을 측정하십시오. 불규칙한 부품의 경우, 가장 넓은 치수와 함께 사진이나 도면을 보내주십시오.

설치 순서는 더 큰 슬리브로 해결할 수 없는 문제를 해결할 수 있습니다. 단자나 피팅이 부착되기 전에 슬리브를 추가하면 완성된 커넥터가 그 사이를 통과할 필요가 없을 수 있습니다. 조립이 이미 완료된 경우 완성된 끝부분에 샘플을 대고 테스트해 보십시오. 다른 편조 또는 브레이드 제품의 확장 수치를 가져다 쓰지 말고, 고려 중인 정확한 구조와 직경에 대한 사용 가능한 개구부 정보를 요청하십시오.

슬리브를 제자리에 당겨 넣은 후 검사하세요

샘플이 가장 큰 돌출부를 지나면 더 작은 보호 구간에서의 밀착 상태를 검사하세요. 끝부분 근처의 뭉침, 꺾이는 부분의 눈에 띄는 틈새, 걸린 고리, 그리고 설치 후 길이 변화가 있는지 확인합니다. 어셈블리에서 의도한 끝부분 위치를 표시하고, 샘플이 제 위치에 놓인 후 다시 측정하세요. 이것이 평평하게 펼쳐진 사용되지 않은 슬리브를 측정하는 것보다 절단 길이에 대한 더 신뢰할 수 있는 기준이 됩니다.

샘플로 실제 절단 및 마감 방법을 시도해 보세요. 바이어는 사전 절단된 생산 제품을 지정하기 전에 수용 가능한 절단면 외관과 보존 방법에 대해 동의해야 합니다. 노출된 절단면, 고정된 단면, 다른 부품 내부에 들어가는 단면은 각각 다른 여유분이 필요할 수 있습니다.

열 보호와 전기 절연을 분리하십시오.

열 보호를 위해 공급업체에 슬리브 위치의 온도, 열이 접촉에 의한 것인지 인근 광원에 의한 것인지, 그리고 노출 지속 시간을 알려주십시오. 제품 페이지에는 온도 수치가 기재되어 있으나, 엄격한 제한이 있는 프로젝트의 경우 공급되는 구조에 대한 테스트 방법과 최신 데이터를 요청해야 합니다. 또한 전체 어셈블리에서 호스 커버, 케이블 절연체 및 모든 단부 하드웨어의 온도 한계도 확인하십시오.

전기 작업의 경우 유리섬유 슬리브가 절연 전선 위에 추가된 열 차단재인지, 아니면 적격 절연 시스템에 기여하도록 의도되었는지 명시하십시오. 전기적 성능이 요구되는 경우 관련 유전 데이터 및 시험 조건을 요청하십시오. 유리섬유에 대한 일반적인 문구만으로는 모든 슬리브 직경에 전압 등급을 부여할 수 없습니다.

니트와 브레이드 옵션은 별도의 사양으로 유지하세요

제조 방식은 핏, 취급 용이성, 그리고 팔꿈치를 굽힐 때 소매가 어떻게 움직이는지에 영향을 미칩니다. 프로젝트에 니트 대신 브레이드가 필요한 경우, 다음을 검토하십시오.편조 유리 섬유 슬리브 별도의 제품으로서. 그 소재, 벽 구조, 크기 범위 및 테스트 요구 사항에는 자체적인 검토가 필요합니다. 하나의 슬리브를 시험해 보는 것이 다른 슬리브를 승인하는 것은 아닙니다.

실용적인 샘플 요청

완성된 호스 또는 케이블 어셈블리의 사진 또는 도면을 보내고 다음 네 가지 치수를 표시하십시오: 보호할 구간의 최대 외경(OD), 가장 넓은 설치 부품, 필요한 피복 길이 및 경로 주변의 최소 가용 간격. 조립 순서, 예상되는 움직임, 열 또는 전기적 요구 사항을 추가하세요. 제안된 편조 슬리브 샘플을 요청하고 피팅을 통과하는지, 경로에 올바르게 안착되는지, 설치 후 전체 섹션을 덮는지 기록하십시오.

이러한 확인이 완료되면 견적서에 선택한 공칭 내경(ID), 공차 또는 사용 가능한 직경 범위, 합의된 절단 길이, 포장 형식 및 최신 성능 데이터를 요청하십시오. 다음을 통해 치수와 샘플 요청을 보내십시오. 편조 유리섬유 슬리빙 제품 페이지.
