선택하기올챙이 개스킷 테이프단순히 전구 직경을 선택하는 문제가 아닙니다. 외형이 동일한 두 개의 씰이라도 커버 소재, 내부 코어 및 표면 처리가 다르면 매우 다르게 작동할 수 있습니다.
산업용 오븐, 용광로, 가마, 보일러 및 가열 밀폐 공간의 경우, 올챙이형 밀봉재를 지정하는 가장 유용한 방법은 이를 세 가지 요소의 공학적 조합으로 간주하는 것입니다.외부 커버, 내부 코어 및 완성 프로파일.
외부 직물은 가스켓의 노출 내구성을 크게 좌우합니다. 내부 코어는 압축 및 복원력을 제어합니다. 벌브와 테일 부분의 치수는 완성된 가스켓이 장비에 어떻게 맞는지를 결정합니다.
BSTFLEX는 제조합니다.올챙이 모양 개스킷 테이프 및 고온용 올챙이 모양 씰다양한 유리섬유, 실리카, 세라믹, 현무암, 아라미드 및 코팅된 직물 커버와 섬유, 스테인리스강 및 인코넬 코어 구조가 결합되어 있습니다.
용어올챙이 개스킷 테이프이 설명은 고정된 재질 사양 하나가 아니라 다양한 종류의 유연한 밀봉 프로파일을 나타냅니다.
교체용 씰을 구할 때 이러한 구분은 중요합니다. 단순히 "올챙이 테이프"라고만 설명된 제품은 엔지니어에게 전구에 유리 섬유 로프, 세라믹 섬유, 스테인리스 스틸 메쉬 또는 인코넬 보강재가 포함되어 있는지 여부를 알려주지 않습니다.
유용한 명세서에는 다음 사항이 명시되어야 합니다.
덮개는 전구를 둘러싸고 있는 노출된 직물 부분입니다. 또한 일반적으로 개스킷을 장비에 고정하는 데 사용되는 평평한 꼬리 부분을 형성합니다.
열 노출, 마모, 복사열, 화학 물질 접촉 및 주변 공정 조건에 따라 다양한 덮개 재료를 선택해야 합니다.

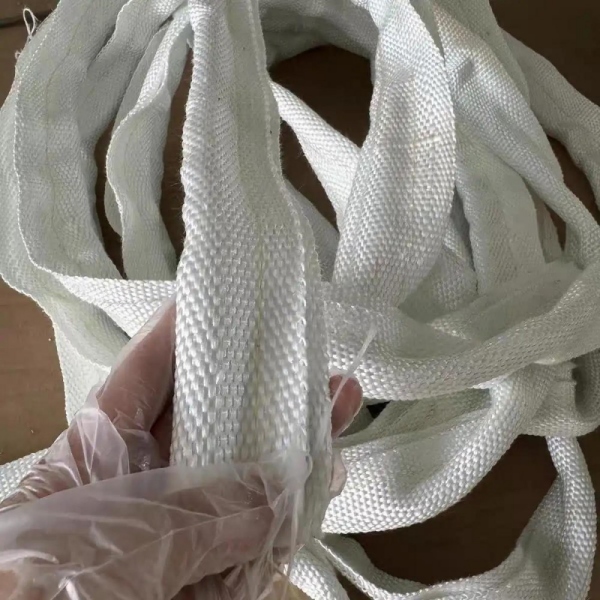

유리섬유는 다양한 산업용 열 밀봉 용도에 있어 실용적인 출발점입니다. 유리섬유는 유연한 직조 구조를 제공하여 다양한 코어 재료를 감싸도록 성형할 수 있습니다.
중요한 이점은 유리섬유 자체뿐만 아니라 그 아래에 구축할 수 있는 코어 구성의 다양성입니다.

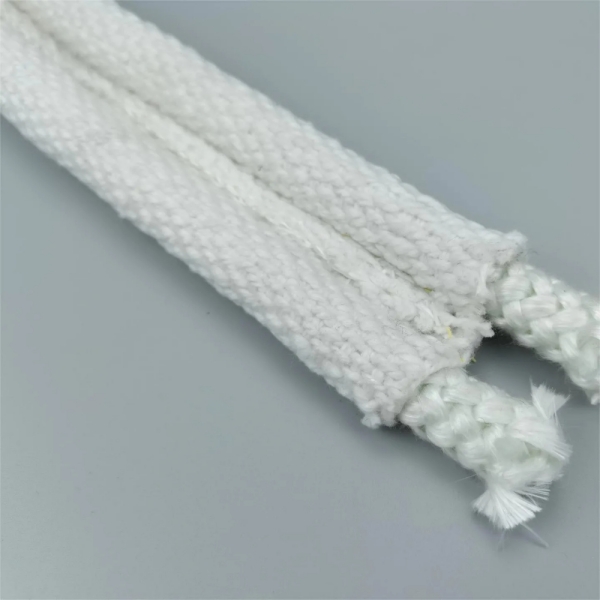

부드러운 100% 섬유 구조를 위해 BSTFLEX는 다음 제품을 제조합니다.유리섬유 커버, 유리섬유 코어, 태드폴 개스킷유리섬유 코어는 금속 보강재 없이도 비교적 부드러운 압축 반응을 제공합니다.

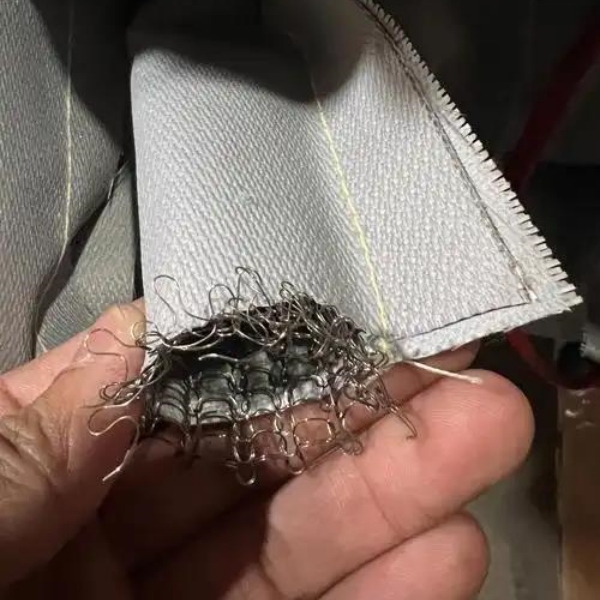

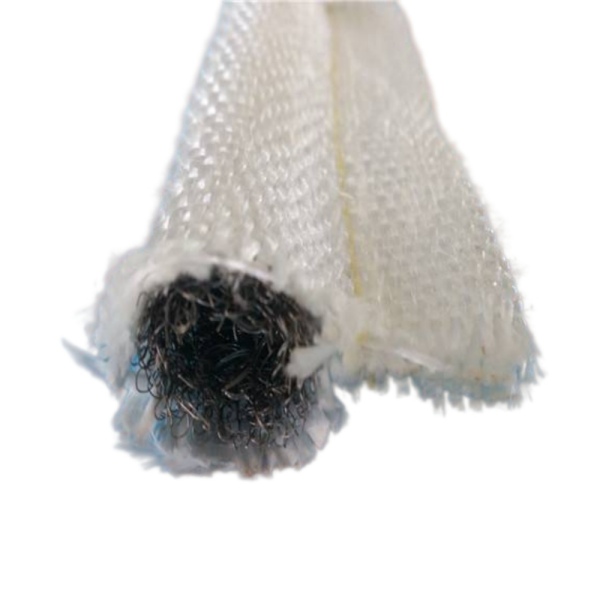

더 큰 기계적 지지력이 필요한 경우,유리섬유 커버, 스테인리스 스틸 코어, 태드폴 개스킷직물 커버와 강화 금속 코어를 결합한 제품입니다.
더 큰 전구 수축과 더 낮은 닫힘력이 요구되는 용도의 경우,유리섬유 커버 스테인리스 스틸 중공 코어 태드폴 개스킷또 다른 압축 특성을 제공합니다.
실리카 직물은 열 조건이 표준 유리 섬유 구조물의 실제 적용 범위를 초과하거나 사양에서 더 높은 온도의 직물 커버를 요구할 때 고려됩니다.
커버는 가스켓 전체에 실리카를 자동으로 사용하는 대신 다양한 코어와 조합하여 사용할 수 있습니다.
예를 들어,실리카 천으로 덮인 세라믹 코어 태드폴 개스킷실리카 섬유 표면과 압축 가능한 세라믹 섬유 코어를 결합한 제품입니다.
금속 내부 보강이 필요한 용도의 경우,실리카 섬유 커버와 인코넬 코어를 갖춘 고온용 태드폴 가스켓이 기술은 다른 엔지니어링 접근 방식을 사용합니다. 실리카 직물은 노출된 열 환경에 대응하고, 인코넬 코어는 내부 금속 지지대를 제공합니다.
세라믹 섬유 커버는 고온 섬유 구조가 요구되는 까다로운 열 밀봉 조건에 사용됩니다.
다시 말해, 코어 선택은 완성된 가스켓의 동작 방식에 영향을 미칩니다.
그만큼세라믹 패브릭 커버 세라믹 코어 태드폴 개스킷전체 세라믹 섬유/섬유 구조를 제공합니다.
반면,세라믹 패브릭 커버, 인코넬 코어, 태드폴 개스킷세라믹 커버 아래에 금속 보강재를 사용합니다.
마찰이나 기계적 노출이 심한 환경에서는 추가적인 금속 스타킹을 사용할 수 있습니다.인코넬 스타킹 세라믹 패브릭 커버 세라믹 코어 태드폴 개스킷이 제품은 이러한 다층 구조 개념을 중심으로 설계되었습니다.
코팅이나 처리를 통해 유리섬유 개스킷의 표면 특성을 변경할 수 있지만, 기본 섬유의 종류는 변경할 수 없습니다.
그만큼질석 코팅 유리섬유 올챙이 개스킷 테이프이 제품은 처리된 유리 섬유 표면과 강화 코어 구조가 요구되는 산업용 열 밀봉에 사용하도록 설계되었습니다.
이러한 구조는 용광로 문, 보일러, 오븐, 가마 및 기타 열처리 장비에 적용됩니다.
실리콘 코팅은 질석 처리와는 다른 요구 사항을 충족합니다.
실리콘 코팅된 유리섬유 표면은 더욱 매끄러운 코팅 외부 표면, 향상된 취급 특성 및 특정 환경 노출에 대한 추가적인 저항성을 제공할 수 있습니다.
그만큼실리콘 코팅 유리섬유 태드폴 개스킷따라서 이 제품은 모든 고온용 유리섬유 개스킷을 대체하는 것이 아니라, 자체적인 제품군으로 취급하는 것이 더 적절합니다.
화학적 저항성, 표면 이형 특성 또는 공정 청결도가 중요한 경우 PTFE 코팅 유리 섬유를 고려할 수 있습니다.
BSTFLEX는 다음을 제조합니다.PTFE 코팅 유리섬유 커버, 유리섬유 코어, 태드폴 개스킷내부에 유리섬유 코어가 있습니다.
PTFE는 자체적인 열적 한계를 가지고 있기 때문에, 이러한 구조는 온도만을 기준으로 선택하기보다는 실제 온도와 화학 물질 노출의 조합을 고려하여 선택해야 합니다.
복사열은 직접 접촉 온도와는 다른 밀봉 문제를 야기합니다.
상당한 복사 에너지에 노출되는 장비의 경우, 가스켓 구조에 반사 표면을 통합할 수 있습니다.
그만큼알루미늄 코팅 유리섬유 태드폴 개스킷이 제품은 복사열 관리가 밀봉 요건의 일부인 응용 분야에 사용하기 위해 유리 섬유 직물 기판과 열 반사 표면을 결합한 것입니다.
현무암 섬유는 산업용 열 밀봉에 사용할 수 있는 또 다른 광물 섬유 옵션을 제공합니다.

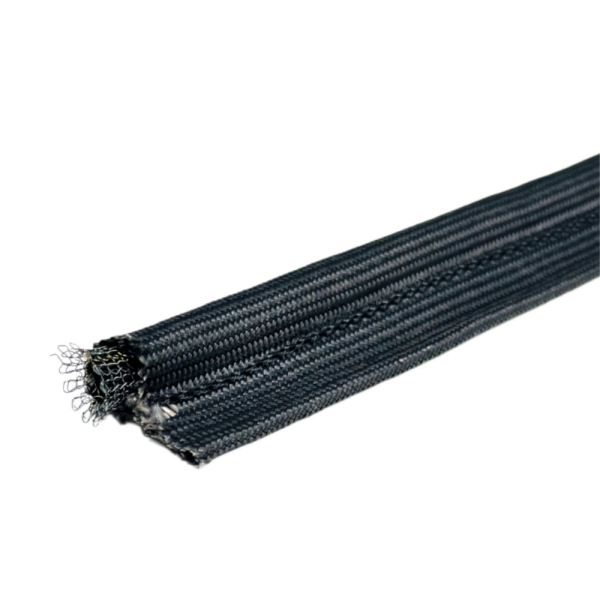

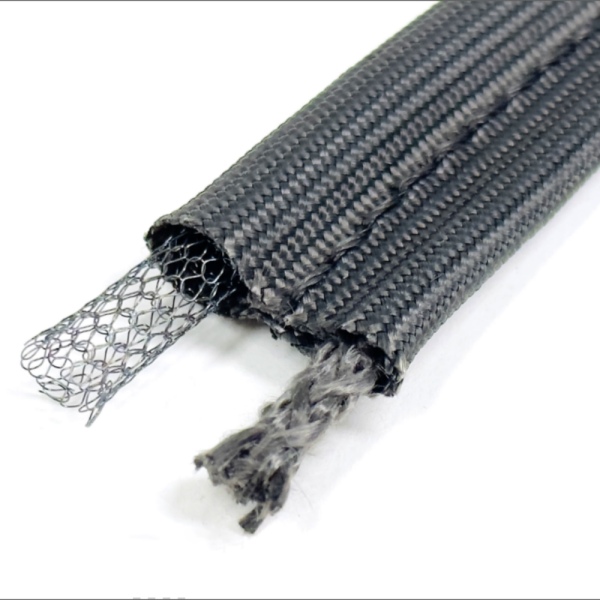

그만큼바살트 직물 커버 와이어 메쉬 코어 태드폴 개스킷직조된 현무암 덮개와 내부 철망 코어를 결합하여 직물의 유연성과 기계적 보강 사이의 균형을 제공합니다.
일부 밀봉 환경에서는 최고 온도 성능을 달성하는 것보다 마모 및 기계적 내구성에 더 큰 비중을 둡니다.
이러한 조건에서는 아라미드 섬유를 열섬유 코어와 결합할 수 있습니다.
그만큼아라미드 커버 유리섬유 코어 태드폴 개스킷 테이프이 제품은 아라미드 외피와 유리섬유 내부 코어를 결합하여 이러한 접근 방식을 사용합니다.
고온 가스켓 사양에서 표면 재질이 많은 관심을 받지만, 내부 재질 또한 그에 못지않게 중요합니다.
중심부는 전구가 얼마나 쉽게 압축되는지, 접촉면에 얼마나 단단하게 밀착되는지, 그리고 문이 열린 후 프로필이 얼마나 잘 복원되는지에 영향을 미칩니다.
유리섬유 심재는 부드럽고 금속이 아닌 밀봉 벌브를 생성합니다. 이는 금속 보강재보다 유연성과 적합성이 더 중요한 경우에 유용합니다.
유리섬유 코어의 밀도와 구조는 완성된 개스킷의 밀폐력과 압축 거동에 영향을 미칩니다.
세라믹 섬유는 코어 자체가 더욱 까다로운 열 환경에 적합해야 할 때 사용할 수 있습니다.
필요한 외부 표면 및 전체 개스킷 구조에 따라 세라믹 섬유 또는 실리카 천과 결합하여 사용할 수 있습니다.
스테인리스 스틸 코어는 전구에 금속 보강재를 제공합니다.
이러한 구조는 개스킷이 반복적인 압축 사이클을 겪는 곳에서 더 큰 구조적 지지력과 유용한 복원력을 제공할 수 있습니다.
이는 생산 또는 유지 보수 중에 자주 열리는 산업용 문 및 패널에 특히 중요합니다.
속이 빈 금속 코어는 기존의 단단한 코어 또는 조밀한 메쉬 코어와 혼동해서는 안 됩니다.
개방형 구조로 인해 압력 하에서 가스켓이 더 쉽게 수축됩니다. 이는 장비를 닫는 데 필요한 힘을 줄여줄 뿐만 아니라, 가스켓이 밀봉 틈새의 더 큰 변화에도 적응할 수 있도록 해줍니다.
그러한 이유로,속이 빈 올챙이 모양 개스킷특히 큰 문, 점검구 덮개 및 고르지 않은 접합면에 유용할 수 있습니다.
인코넬 보강재는 금속 코어 자체가 더욱 까다로운 열 환경에서 작동해야 할 때 고려됩니다.
실리카 또는 세라믹 커버와 결합하여 개스킷을 만들 수 있으며, 이때 외부 섬유와 내부 보강재는 모두 가혹한 사용 환경에 적합하도록 선택됩니다.
철망 심재는 금속 보강재와 압축성 사이에서 유용한 균형을 제공합니다.
메쉬 합금, 와이어 직경, 편직 밀도 및 코어 형상은 모두 전구가 하중을 받을 때 어떻게 반응하는지에 영향을 미칠 수 있습니다.
| 건설 | 기본 Ch특성 | 일반적인 선택 이유 |
|---|---|---|
| 유리섬유 + 유리섬유 코어 | 부드럽고 금속성이 없는 압축 | 일반 단열 도어 밀봉 |
| 유리섬유 + 스테인리스 스틸 코어 | 강화 전구 | 반복적인 압축 및 기계적 지지 |
| 유리섬유 + 속이 빈 스테인리스 코어 | 높은 압축성 | 닫힘력이 약하고 간격이 고르지 않습니다. |
| 실리카 + 세라믹 코어 | 고온 섬유 구조 | 까다로운 열 장비 |
| 실리카 + 인코넬 코어 | 금속 보강재가 포함된 고온용 커버 | 극한의 열적 및 기계적 조건 |
| 세라믹 + 세라믹 코어 | 고온 섬유 시스템 | 용광로와 가마 |
| 세라믹 + 인코넬 코어 | 강화 코어가 있는 고온용 커버 | 금속 지지대가 필요한 열 장비 |
| PTFE 유리섬유 + 유리섬유 코어 | 코팅된 표면과 부드러운 심재 | 화학적 또는 공정별 환경 |
| 알루미늄 코팅 유리섬유 | 반사성 외부 표면 | 복사열 노출 |
| 현무암 + 철망 코어 | 강화 미네랄 섬유 | 열 및 기계적 밀봉 |
| 아라미드 + 유리섬유 코어 | 부드러운 섬유심을 가진 내구성 좋은 직물 | 마모를 고려한 응용 분야 |
가장 흔한 구매 실수 중 하나는 외경만 보고 교체용 가스켓을 주문하는 것입니다.

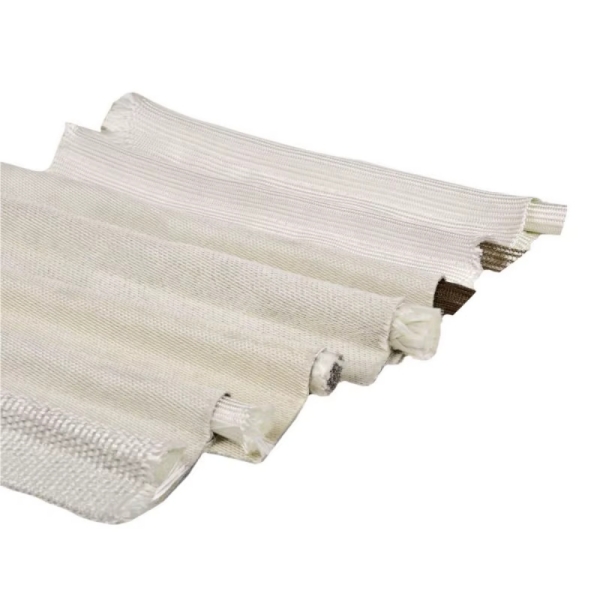

공칭 전구 직경이 동일한 세 개의 올챙이 모양 개스킷을 생각해 보세요.
겉보기 크기는 비슷해 보일 수 있지만, 각 전구를 압축하는 데 필요한 힘은 상당히 다를 수 있습니다.
이는 문 닫힘 압력, 밀봉 접촉 및 장기적인 작동에 영향을 미칩니다.
따라서 교체 프로젝트의 경우, 가능한 한 기존 핵심 구조물을 파악해야 합니다.
전구형 및 꼬리형 프로파일은 압축 가능한 씰이 문, 프레임, 해치 또는 패널에 기계적으로 고정된 상태를 유지해야 하는 경우에 특히 유용합니다.
일반적인 산업적 적용 분야는 다음과 같습니다.
산업용 오븐 문은 열적 밀봉과 기계적 밀봉이라는 두 가지 문제를 안고 있습니다.
가스켓은 작동 온도가 변함에 따라 도어 프레임 자체가 팽창하고 수축하는 동안 수천 번의 압축 사이클을 겪을 수 있습니다.
낮은 체결력과 적합성이 중요한 경우에는 부드러운 유리섬유 코어가 적합할 수 있습니다. 추가적인 기계적 탄성이 요구되는 경우에는 스테인리스강 코어를 선택할 수 있습니다. 상당한 압축력이 필요한 경우에는 속이 빈 금속 코어를 사용할 수 있습니다.
이것이 바로 "유리섬유 오븐 도어 개스킷"이라고만 명시하는 것이 적절한 교체 부품을 찾는 데 종종 불충분한 이유입니다.
용광로 응용 분야에서는 재료의 내열 온도가 더욱 중요하게 여겨집니다.
실제 노출 정도에 따라 유리섬유는 질석 처리 유리섬유, 실리카 또는 세라믹 섬유 구조물로 대체되거나 보완될 수 있습니다.
내부 코어 또한 고려해야 할 사항입니다. 고온용 외부 커버가 있다고 해서 모든 내부 코어가 동일한 작동 환경에 적합한 것은 아닙니다.
전체 개스킷 시스템은 하나의 완전한 구조물로 평가되어야 합니다.
가마 및 열처리 시스템은 고온과 빈번한 열 순환 및 치수 변화를 결합할 수 있습니다.
이러한 환경에서는 실리카 및 세라믹 섬유 커버가 특히 적합하며, 세라믹 섬유 및 인코넬 코어 옵션을 통해 내부 구조를 사용 조건에 맞출 수 있습니다.
덕트 및 댐퍼 밀봉에서 고려해야 할 사항은 온도만이 아닙니다.
진동, 압력, 표면 정렬, 개방 빈도 및 공정 가스의 화학적 조성 또한 재료 선택에 영향을 미칠 수 있습니다.
패널 정렬이 일정하지 않은 경우에는 중공 코어 프로파일이 유용할 수 있으며, 개스킷이 반복적인 기계적 하중을 받는 경우에는 강화 금속 코어가 더 적합할 수 있습니다.
실질적인 장비 선정 과정은 카탈로그 자료보다는 실제 장비부터 시작해야 합니다.
정상적인 연속 온도, 예상 최고 온도, 그리고 가스켓이 직접적인 고온 가스, 복사열 또는 장비 프레임 온도에만 노출되는지 여부를 기록하십시오.
오일, 화학물질, 습기, 마모, 먼지, 공정 오염 및 복사열을 점검하십시오.
문이 실제로 닫힌 상태에서 틈새를 측정하십시오. 틈새가 고르지 않을 수 있으므로 가능하면 문 주변의 여러 지점을 확인하십시오.
전구는 과도한 폐쇄력을 발생시키지 않으면서 접촉을 유지할 수 있을 만큼 충분히 압축되어야 합니다.
외부 환경에 따라 유리섬유, 실리카, 세라믹, 현무암, 아라미드 또는 적절한 코팅 직물을 선택하십시오.
요구되는 강도, 복원력 및 온도 내성에 따라 섬유, 스테인리스강, 중공 스테인리스강, 인코넬 또는 기타 코어를 선택하십시오.
꼬리 부분의 너비와 두께는 장비에 사용되는 고정 스트립, 나사, 리벳, 클립, 볼트 또는 장착 채널과 호환되어야 합니다.
새 제품 또는 교체품의 경우올챙이 개스킷 테이프완전한 신청 정보를 제공하면 잘못된 시공 방식을 선택할 위험을 줄일 수 있습니다.
표준 카탈로그 조합은 유용한 출발점이지만 모든 산업용 밀봉 문제를 해결하지는 못합니다.
BSTFLEX는 커버 재질, 코팅, 내부 코어, 벌브 직경, 테일 폭 및 최종 프로파일을 변경하여 맞춤형 태드폴 가스켓 구조를 개발할 수 있습니다.
이를 통해 OEM 또는 유지보수 엔지니어는 단일 표준 구조를 수용하는 대신 실제 작동 환경에 맞는 개스킷을 지정할 수 있습니다.
공학적 논리는 다음과 같이 요약할 수 있습니다.
커버 재질 + 코어 구조 + 프로파일 형상 + 적용 조건 = 완성된 태드폴 가스켓
태드폴 가스켓 테이프는 압축 가능한 구형 부분과 평평한 장착 꼬리 부분으로 구성된 유연한 밀봉 프로파일입니다. 이 용어는 특정 재질 하나보다는 다양한 커버와 코어 조합을 지칭하는 데 사용될 수 있습니다.
일반적인 옵션으로는 유리섬유, 실리카, 세라믹, 현무암 및 아라미드 섬유뿐만 아니라 실리콘, PTFE, 질석 또는 알루미늄 코팅 표면 처리된 유리섬유가 있습니다.
설계에 따라 전구에는 유리 섬유, 실리카 또는 세라믹 섬유, 스테인리스 스틸 와이어 메쉬, 속이 빈 스테인리스 스틸 메쉬, 인코넬 메쉬 또는 기타 엔지니어링 코어가 포함될 수 있습니다.
일반적으로 섬유 코어는 고밀도 금속 보강재보다 압축 시 더 부드러운 압축성을 제공하지만, 실제 강성은 코어 밀도와 구조에 따라 달라집니다. 속이 빈 금속 코어는 금속의 탄성을 유지하면서 높은 압축성을 제공할 수도 있습니다.
속이 빈 코어는 전구가 크게 압축되어야 하거나, 장비의 닫힘 힘이 제한적이거나, 도어 또는 패널 주변의 밀봉 틈이 일정하지 않은 경우에 유용합니다.
인코넬 코어는 금속 보강재 자체가 고온 내성과 기계적 안정성을 요구받는 까다로운 열 응용 분야에 사용됩니다.
네. 다양한 재료를 조합하는 것은 엔지니어링된 태드폴 가스켓 구조의 주요 장점 중 하나입니다. 실리카는 세라믹 또는 인코넬 코어와 결합할 수 있고, 세라믹 섬유는 세라믹 또는 금속 코어와 결합할 수 있으며, 유리 섬유는 섬유, 스테인리스강 또는 중공 금속 코어와 결합할 수 있습니다.
예. 기존 가스켓, 단면도, 사진 및 장비 치수를 사용하여 OEM 또는 교체용 프로파일을 개발할 수 있습니다.
모든 오븐, 용광로, 가마 또는 단열 용기에 가장 적합한 단일 개스킷 테이프는 없습니다. 올바른 솔루션은 실제 작동 조건에서 덮개, 내부 구조 및 프로파일이 어떻게 상호 작용하는지에 따라 달라집니다.
BSTFLEX는 맞춤형 제품을 제조합니다.올챙이 모양 개스킷, 올챙이 모양 씰 및 올챙이 모양 개스킷 테이프다양한 섬유 소재, 코팅, 섬유 코어 및 금속 보강 옵션을 사용합니다.
전체 내용을 보려면 클릭하세요.BSTFLEX 태드폴 가스켓 및 태드폴 씰 제품군또는 기존 가스켓 샘플, 도면, 작동 온도, 벌브 직경, 테일 폭 및 필요한 수량을 보내주시면 평가 및 견적을 제공해 드리겠습니다.
