기존 호스 어셈블리의 경우 양쪽 끝 피팅이 이미 연결되어 있을 수 있고, 경로가 장비 뒤를 통과할 수 있으며, 접근이 짧은 노출 구간으로 제한될 수 있습니다. 이러한 상황에서 파이어 슬리브의 첫 번째 질문은 공칭 직경이 아닙니다. 튜브형 슬리브를 위한 실용적인 설치 경로가 있는지 여부입니다.
탈착식 파이어 슬리브는 길이를 따라 열 수 있어 끝 피팅 위로 끼우는 대신 호스 주위를 감쌀 수 있습니다. 스냅 및 후크 앤 루프 잠금 장치는 해당 개구부를 닫는 두 가지 방법을 제공합니다. 튜브형 파이어 슬리브는 끝부분 접근이 가능하거나 계획된 호스 교체 중에 보호 장치를 설치할 수 있을 때 선택할 수 있는 옵션입니다.
설치 및 유지보수 작업에 맞는 형식을 선택한 다음 열적 적합성을 확인하십시오. BSTFLEX 파이어 슬리브 제품군은 이러한 다양한 요구 사항을 평가하기 위한 스냅 랩, 후크 앤 루프 및 튜브형 구조를 포함합니다.
| 결정 지점 | 스냅-랩 파이어 슬리브 | 후크 앤 루프 파이어 슬리브 | 튜브형 파이어 슬리브 |
|---|---|---|---|
| 설치 경로 | 보호 구간 주위를 감싸고 개별 스냅 위치에서 닫힙니다. | 보호 구간 주위를 감싸고 결합 패스너 스트립을 따라 닫힙니다. | 접근 가능한 끝부분에서 어셈블리를 따라 밀어 넣습니다. |
| 호스 분리 | 슬리브를 감싸고 닫을 수 있는 충분한 접근 공간이 있을 때 피팅 분리를 피할 수 있습니다. | 잠금 장치에 도달하여 완전히 결합할 수 있을 때 피팅 분리를 피할 수 있습니다. | 명확한 끝부분 진입 경로가 필요합니다. 어셈블리 또는 승인된 분리 작업 중에 평가하십시오. |
| 사후 검사 | 필요한 스냅을 열어 보호 구간을 노출합니다. | 패스너 스트립을 분리하여 보호 구간을 노출합니다. | 그 아래에 접근하려면 어셈블리가 허용하는 경우 슬리브를 뒤로 밀거나 제거해야 합니다. |
| 중요 적합성 확인 | 스냅 정렬 및 패스너 사이의 유지된 재료 겹침. | 지정된 겹침 및 패스너 표면의 완전한 결합. | 사용 가능한 내경, 피팅 통과 및 경로를 따른 커버리지. |
| 유용한 시작점 | 접근 가능한 고정 위치가 있는 재개방형 기계식 잠금 장치가 필요한 개조 작업. | 길이 방향 패스너 스트립이 접근 및 유지보수 루틴에 적합한 서비스 가능한 커버. | 슬리브를 따라 정기적으로 열 필요가 없는 정의된 어셈블리 프로세스. |
| 열적 수용성 | 본체, 이음매, 스냅 및 설치된 겹침 부분을 함께 평가하십시오. | 본체, 이음매, 패스너 재료 및 설치된 겹침 부분을 함께 평가하십시오. | 본체, 적합성 및 지정된 끝부분 처리를 평가하십시오. |
이 비교는 설치 차이를 식별하는 것이지 내열성에 대한 보편적인 순위를 매기는 것이 아닙니다. 금속 스냅이 자동으로 슬리브를 더 뜨거운 응용 분야에 적합하게 만드는 것은 아니며, 닫힌 튜브 자체가 화염 노출 등급을 결정하는 것은 아닙니다.

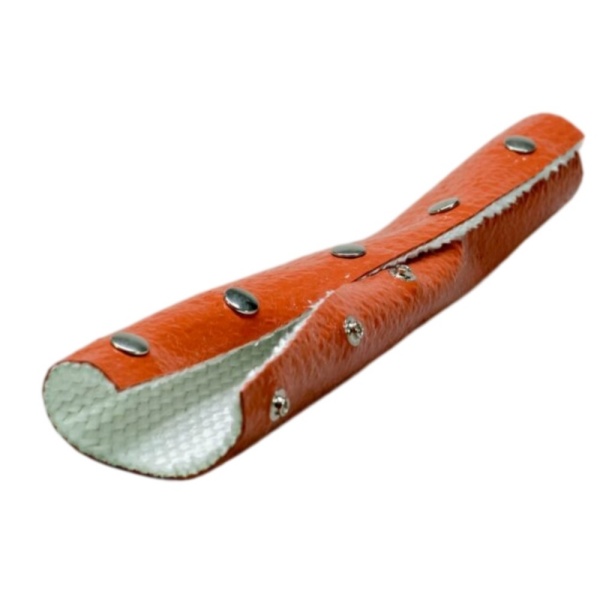

BSTFLEX 스냅 랩 파이어슬리브는 실리콘 코팅된 유리 섬유 보호 기능과 금속 스냅 잠금 장치를 결합합니다. 슬리브는 길이를 따라 열 수 있으며, 어셈블리 주위에 배치하고 전체 커버를 피팅 위로 끼우지 않고도 닫을 수 있습니다.
설치 시 각 체결 위치에 도달하여 확인할 수 있는 경우 이 구조를 평가하십시오. 비좁은 호스 뱅크에서는 기술자가 호스를 비틀거나 슬리브를 브래킷에 강제로 밀어 넣지 않고도 결합 부품을 함께 누를 수 있는지 확인하십시오.
스냅 사이의 영역도 중요한 검사 구역입니다. 슬리브의 모든 버튼이 채워져 있더라도 굽힘 부위에서 의도한 겹침이 사라질 수 있습니다. 굽힘의 바깥쪽과 장비의 허용된 움직임을 포함하여 실제 경로에서의 닫힌 상태를 승인하십시오.
합의된 구조에서 패스너 간격, 겹침 및 끝 위치를 지정하십시오. 하나의 스냅 패턴이 모든 직경, 굽힘 또는 보호 길이에 적합할 것이라고 가정하지 마십시오.

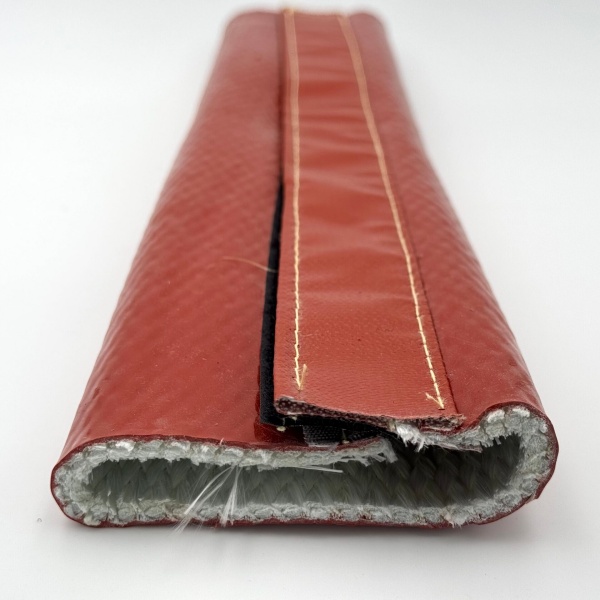

A BSTFLEX 후크 앤 루프 내화 슬리브는 기존 호스 및 케이블을 위한 또 다른 개폐형 형식을 제공합니다. VFRS 제품은 유리 섬유 실로 내부적으로 봉제된 난연성 나일론 후크 앤 루프 잠금 장치가 있는 실리콘 코팅 편조 유리 섬유를 사용합니다.
이 형식은 유지보수 루틴에 세로 솔기를 열고 다시 눌러 닫는 작업이 포함될 때 평가할 가치가 있습니다. 설치 시 단순히 보이는 앞쪽 가장자리뿐만 아니라 필요한 체결 영역을 맞물리게 할 수 있는 충분한 접근 공간이 제공되는지 확인하십시오.
실리콘 코팅 본체의 온도 수치를 모든 구성 요소에 적용하여 잠금 장치를 선택하지 마십시오. 체결 재료, 스티칭 및 보호 겹침을 포함하여 완성된 구성에 대한 작동 한계 및 테스트 근거를 요청하십시오.
먼지, 섬유, 오일 또는 공정 잔여물이 예상되는 경우 해당 조건을 잠금 장치 평가 및 검사 계획에 포함하십시오. 오염된 체결 표면이 원래의 결합력을 유지할 것이라고 가정하지 마십시오. 일반적인 접착제 뒷면 체결 스트립은 지정된 봉제 잠금 장치의 승인된 대체품이 아닙니다.
모든 개조 작업에 탈착식 커버가 필요한 것은 아닙니다. 호스 교체가 이미 예정되어 있는 경우, 승인된 조립 순서 내에서 튜브형 슬리브를 고려할 수 있습니다. 또한 접근 가능한 끝 부분과 피팅 형상이 과도한 힘 없이 설치를 허용하는 경우 실용적일 수 있습니다.

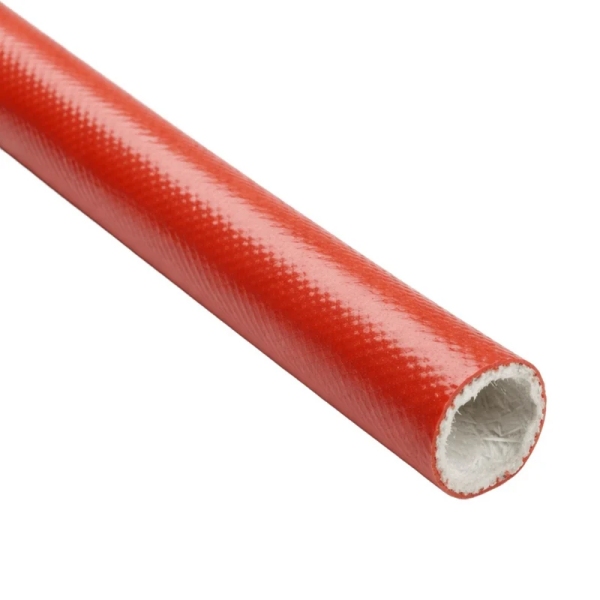

The BSTFLEX EFRS 튜브형 내화 슬리브는 실리콘 코팅 편조 유리 섬유를 사용합니다. 설치 후 맞물려야 하는 사용자가 열 수 있는 세로 잠금 장치는 없지만, 피팅 간격, 굽힘 및 끝 처리 상태는 여전히 확인해야 합니다.
설치 과정이 정의되어 있고 보호 길이를 따라 정기적으로 열 필요가 없는 경우 이 경로를 선택하십시오. 일반 튜브형 슬리브를 세로로 자르고 동등한 탈착식 제품으로 취급하지 마십시오. 이는 커버 범위를 변경하고 자격 없는 솔기를 도입하게 됩니다.
보호 섹션의 외부 치수와 탈착식 슬리브의 사용 가능한 닫힌 상태를 지정하십시오. 평평한 재료의 너비만으로는 완성된 직경이나 남은 겹침을 결정할 수 없습니다. 후크 앤 루프 체결을 편리한 너비로 슬리브를 닫아도 된다는 허가로 취급해서는 안 됩니다.
튜브의 경우 설치 경로와 최종 맞춤 상태를 확인하십시오. 내화 슬리브 크기 차트 및 피팅 간격 가이드는 이러한 치수 확인 사항을 별도로 설명합니다.
설치 도면에서 열원과 화염, 불꽃 또는 용융물 비산 방향을 식별하십시오. 해당 노출에 대해 솔기 방향과 겹침을 검토받으십시오. 모든 기계에 올바른 단일 시계 위치는 없으며, 접근 가능한 솔기가 자동으로 적절하게 보호된 솔기는 아닙니다.
작업대 위의 직선 샘플뿐만 아니라 전체 경로를 확인하십시오. 클램프, 지지대 및 호스가 움직이는 영역을 표시하십시오. 잠금 장치가 맞물린 상태를 유지하고, 커버가 걸리지 않으며, 가장자리나 패스너가 인접한 구성 요소에 강제로 밀착되지 않는지 확인하십시오. 호스 지지대의 변경 사항은 장비의 승인된 배치 방식을 따라야 합니다.
설치 후 슬리브를 어떻게 열 것인지, 기술자가 그 아래의 호스를 어디에서 볼 수 있는지 계획하십시오. 더 긴 구간의 경우, 하나의 연속적인 커버가 최선이라고 가정하기보다 별도의 서비스 가능한 섹션을 논의하십시오. 섹션 간의 모든 조인트에는 합의된 커버리지 세부 정보가 필요하며, 편의성만으로는 허용 가능한 겹침을 정의할 수 없습니다.
뜨거운 장비 옆에 배치된 가상의 유압 호스를 고려하십시오. 양쪽 끝이 연결되어 있고, 피팅이 호스 본체보다 크며, 유지보수 팀이 열 보호 장치 아래의 커버를 검사하기 위해 주기적인 접근이 필요한 상황입니다.
탈착식 내화 슬리브는 끝 부분 접근과 추후 검사를 모두 해결하므로 합리적인 출발점입니다. 해당 경로에서 스냅 랩과 후크 앤 루프 샘플을 비교하십시오. 스냅 버전의 경우 모든 체결 위치에 대한 접근성과 그 사이의 커버 범위를 확인하십시오. 후크 앤 루프 버전의 경우 완전한 맞물림, 실제 패스너 사양, 그리고 오염 및 노출 조건에 대한 적합성을 확인하십시오.
이제 시나리오를 변경해 보겠습니다. 호스가 예정된 가동 중단 기간 동안 교체될 예정이며 승인된 설계상 길이를 따라 자주 열 필요가 없는 경우입니다. 조립 과정에서 끝 부분 접근이 가능하므로 튜브형 슬리브가 실용적인 대안이 됩니다. 결정은 유지보수 작업에 따라 달라지는 것이지, 하나의 잠금 방식이 보편적으로 우월하기 때문이 아닙니다.
일반적인 열 노출, 열원으로부터의 거리, 예상 지속 시간 및 비정상적인 화염 또는 비산 요구 사항을 제공하십시오. 일반적인 재료 설명에 의존하기보다 제안된 슬리브 및 잠금 장치 구성에 적용 가능한 제품 정보를 요청하십시오.
테스트 보고서나 승인이 필요한 경우, 동일한 본체 재료, 솔기, 잠금 장치 및 설치 방식을 다루는지 확인하십시오. 절단되지 않은 튜브형 슬리브에 대한 증거를 수정된 랩어라운드 구조에 자동으로 적용해서는 안 됩니다.
검토 시 보호되는 호스의 작동 한계를 포함하십시오. 탈착식 슬리브는 호스의 압력 등급을 높이거나 온도 한계를 초과하는 작동을 승인하지 않습니다. 별도의 명시적인 목적 적합성 검증 없이 누출 수리, 호스 파열 방지 또는 고압 유체 분사 가드로 지정해서는 안 됩니다.
호스를 분리하지 않고 내화 슬리브를 설치하는 것은 피팅 배치 방식을 설명하는 것이지, 작동 중인 장비에서 작업해도 된다는 허가가 아닙니다. 현장의 안전 서비스 절차를 따르십시오. 장비를 종료하고 격리하며, 저장된 유압 및 기타 에너지를 제어하고, 작업 전 안전 상태를 확인하십시오. 뜨거운 구성 요소는 안전하게 취급할 수 있는 상태로 식히십시오.
커버를 추가하기 전에 자격을 갖춘 인원이 누출되거나 열 손상 또는 기계적 손상을 입은 호스를 평가하게 하십시오. 기존 결함을 열 슬리브로 숨기거나 가압 라인 주변에 손을 뻗어 패스너를 닫지 마십시오.
개조용 슬리브는 작업에서 분리 및 재연결 단계를 제거할 수 있지만, 안전한 유지보수 기간의 필요성을 제거하지는 않습니다.
슬리브를 다시 열면 검사를 위한 접근이 가능해지지만, 매번 노출된 후에도 슬리브가 계속 사용 가능한 상태임을 보장하지는 않습니다. 코팅, 유리섬유 본체, 바느질, 잠금장치 및 끝단 처리에 대한 수용 및 교체 기준을 수립하십시오.
재장착하기 전에 찢어짐, 손상된 바느질, 변형된 스냅, 불충분한 체결 상태 및 오염 여부를 검사하십시오. 심각한 화염이나 용융물 비산 사고가 발생한 후에는 전문가의 평가를 받거나 승인된 절차에 따라 해당 보호 장치를 교체하십시오. 성공적인 재체결만을 유일한 합격 기준으로 삼지 마십시오.
슬리브 식별 정보와 설치 세부 사항을 유지보수 기록과 함께 보관하십시오. 동일한 색상과 대략적인 직경의 교체품이라도 구조가 동일하지 않을 수 있습니다.
| 정보 | 공급업체가필요로 하는 사항 |
|---|---|
| 기존 조립품 | 호스 또는 번들의 외경, 경로 사진, 피팅, 클램프 및 지지대의 위치. |
| 설치 제약 | 양쪽 끝의 접근 가능 여부, 분리 허용 여부, 잠금장치 작동을 위한 가용 공간. |
| 보호 구간 | 필요한 커버 길이, 굴곡부, 움직이는 영역 및 제안된 구간 이음매. |
| 잠금장치 요구사항 | 스냅 또는 벨크로 선호도, 지정된 재료, 겹침 정도, 체결 방식 및 예상 검사 빈도. |
| 노출 | 열원, 정상 및 단기 노출 조건, 비산 방향, 유체 및 공정 오염. |
| 수용 요구사항 | 관련 시험 문서, 샘플 장착 확인, 움직임 평가 및 승인된 장비 도면. |
| 공급 형식 | 수량, 완제품 길이 또는 롤 공급, 식별 정보, 색상 및 포장 요구사항. |
반복적인 OEM 또는 유지보수 주문의 경우, 단순히 원단 샘플이 아닌 잠금장치와 겹침 부위가 포함된 완제품 샘플을 승인하십시오. 설치 결과와 유지보수 접근성을 미터당 가격과 함께 비교하십시오.
두 설명 모두 세로로 열리는 커버를 지칭할 수 있지만, 체결 시스템이나 테스트된 구조를 식별하지는 않습니다. 단순히 '분할형(split)'이라는 단어로 주문하기보다는 잠금장치, 닫힌 상태의 핏, 겹침 부위 및 재질을 명시하십시오.
체결 장치의 이름만으로 보편적인 비교를 할 수는 없습니다. 본체, 바느질, 이음매 구성, 노출 환경 및 완제품에 대한 증거가 적합성을 결정합니다. 금속 하드웨어가 사용되었다는 사실 자체가 더 높은 등급의 보호 조립품임을 증명하지는 않습니다.
번들 커버를 평가할 수는 있지만, 먼저 라인을 묶는 것이 허용되는지 확인하십시오. 완성된 번들의 치수를 제공하고 상대적인 움직임, 열 축적, 검사 접근성 및 각 라인에 필요한 커버 범위를 검토하십시오.
자동으로 가능한 것은 아닙니다. 검토를 위해 분기점이나 커넥터의 형상을 제공하십시오. 맞춤형 커버나 별도의 섹션이 필요할 수 있습니다. 표준 슬리브를 분기점에 억지로 끼우면 노출된 영역이 생기거나 올바른 체결이 방해받을 수 있습니다.
기존 설치의 경우, 호스 경로, 보호 길이, 외경 및 열원 위치가 담긴 사진을 BSTFLEX에 보내주십시오. 호스를 연결된 상태로 유지해야 하는지, 검사를 위해 슬리브를 얼마나 자주 열어야 하는지 명시하십시오.
BSTFLEX는 해당 설치 환경에 맞춰 스냅 랩, 벨크로 및 튜브형 옵션을 평가하고, 절단 길이, 식별 정보 및 포장 요구사항을 함께 고려할 수 있습니다.제품 데이터, 샘플 또는 OEM 견적을 요청하십시오.제안된 슬리브가 작동 위치에서 확인될 수 있도록 조립 세부 정보와 함께 보내주십시오.
